วิธี HV Bridge 7500V เครื่องตรวจสอบความผิดพลาดของสายไฟฟ้า

บทนำ

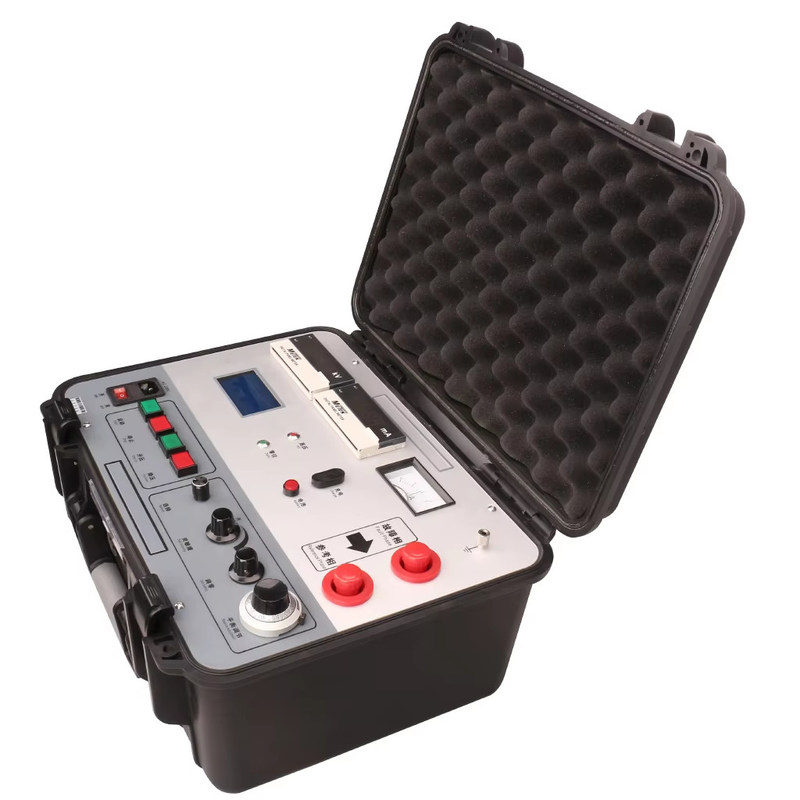

เครื่องทดสอบความผิดพลาดของเปลือกหุ้มสายเคเบิล XHHG521A ได้รับการออกแบบตามหลักการสะพาน MURRAY และสามารถใช้เพื่อระบุตำแหน่งจุดที่เกิดการขัดข้องของสายไฟและสายเคเบิลต่างๆ และจุดบกพร่องที่ไม่มีการขัดข้องแต่มีค่าความต้านทานฉนวนต่ำ

อุปกรณ์นี้ใช้ตัวควบคุมแรงดันไฟฟ้าและหม้อแปลงชนิด R เพื่อสร้างแหล่งกระแสไฟฟ้าแรงสูงคงที่ และการทำงานของปุ่มสามารถเพิ่มหรือลดแรงดันไฟฟ้าได้ แรงดันไฟฟ้าขณะไม่มีโหลดคือ 7500V กระแสไฟฟ้าลัดวงจรคือ 100mA และใช้แอมพลิฟายเออร์และแกลแวนอมิเตอร์ที่มีความไวสูงเพื่อระบุความสมดุล มันสร้างสะพานที่สมดุลด้วยโพเทนชิออมิเตอร์แบบสัดส่วน และทั้งหมดถูกวางไว้ที่ศักย์ไฟฟ้าสูง สายเคเบิลวัดเป็นสายยางแรงดันไฟฟ้าสูงแบบสองแกนที่ออกแบบมาเป็นพิเศษ วิธีการวัดความต้านทานแบบสี่ขั้วถูกนำมาใช้เพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากความต้านทานของสายไฟ แผงทั้งหมดอยู่ที่ศักย์ไฟฟ้าต่ำ การทำงานด้วยสัมผัสเดียว ป้อนความยาวสายเคเบิลและคำนวณระยะทางความผิดพลาดโดยอัตโนมัติ แหล่งจ่ายไฟแรงดันสูงและสะพานถูกรวมเข้าด้วยกันในกล่องป้องกันแบบพกพา ดังนั้นอุปกรณ์จึงมีแรงดันไฟฟ้าสูง น้ำหนักเบา ใช้งานง่าย และใช้งานได้อย่างปลอดภัย

สะพานแรงดันไฟฟ้าสูงเหมาะอย่างยิ่งสำหรับ
1. จุดขัดข้องที่มีความต้านทานสูงของสายเคเบิลหลังจากวาง โดยเฉพาะอย่างยิ่งจุดขัดข้องที่มีความต้านทานสูงเชิงเส้นที่ยากต่อการเผาไหม้ให้เป็นความต้านทานต่ำ เช่น จุดขัดข้องที่มีความต้านทานสูงเชิงเส้นของข้อต่อกลางสายเคเบิล
2. จุดขัดข้องชนิดแฟลชโอเวอร์ หลังจากเกิดการขัดข้อง แหล่งกระแสคงที่สามารถรักษาส่วนโค้งได้ กระแสไฟฟ้าที่เสถียรไหลผ่านสะพาน และสะพานมีความไวเพียงพอ
3. ข้อบกพร่องที่ยังไม่เกิดการขัดข้องแต่มีความต้านทานต่ำ เช่น ข้อบกพร่องของฉนวนที่พบด้วยเมกะโอห์มมิเตอร์ซึ่งมีความต้านทานสายเคเบิลต่ำแต่ไม่เกิดการขัดข้องภายใต้แรงดันไฟฟ้าในการทำงาน
