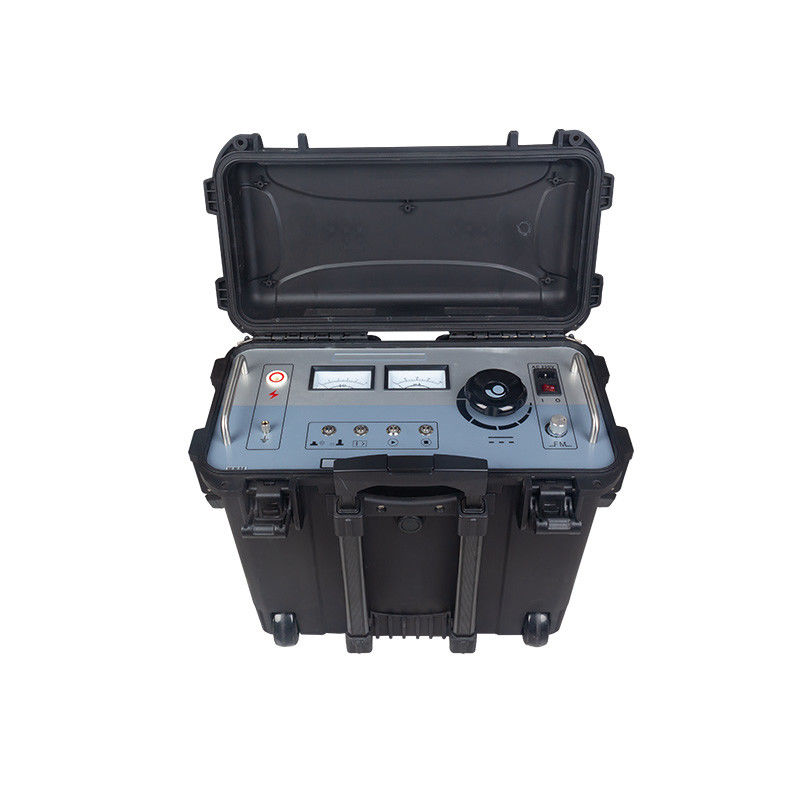

พกพาพลังงานความดันสูงใต้ดิน 10kV-500kV สายเคเบิล sheath ความผิดพลาด Pinpoint Locator

เมื่อมีการปรับเปลี่ยนเครือข่ายเมืองอย่างเต็มที่ สํานักงานประปาไฟฟ้าหลายแห่ง ฝ่ายก่อสร้าง และแม้แต่หน่วยออกแบบ ก็พบกับสายไฟฟ้า 110kV XLPE เป็นครั้งแรกเนื่องจากเวลาจํากัดและประสบการณ์ที่ไม่เพียงพอ, สายไฟฟ้าหลายสายล้มเหลวในการทดสอบความกระชับเครียด (10kV / 1 นาที).

ปัจจุบันส่วนใหญ่ของชั้นนอกทําจากวัสดุ HDPE ที่ผ่านการทดสอบความแรงดันในโรงงาน DC 25kV / 5 นาที และกระแสรั่วที่ต่ํามากถึงสิบ μAดังนั้น, ความบกพร่องส่วนใหญ่หลังการวางมีสาเหตุมาจากความเสียหายจากแรงภายนอกระหว่างการวาง, รวมถึงการเติมดินและการปกคลุม. ความบกพร่องหลังการใช้งานโดยทั่วไปรวมถึงการกัดเหมียวน้ําในกล่องกดดิน; การเสื่อมเสื่อมของความบกพร่องเดิม; การเจาะเข้าไปของความชื้นของส่วน bifurcated ของสายการก่อดินลดความต้านทานการกันไฟ, ฯลฯบางครั้งก็เพราะสายไฟถูกฝังลึกเกินไป หรือสถานการณ์รอบตัวซับซ้อนซึ่งทําให้มันยากที่จะพบ และบางอาการบกพร่องไม่สามารถแก้ไขได้หลังจากหลายปี

ความตึงเครียดออกของเครื่องตรวจสอบความผิดพลาดในชั้นนอกของสายไฟฟ้าความตึงเครียดสูงคือ 10KV และต่ํากว่ารวมถึงการทดสอบการส่งมอบชั้นนอกของสายเคเบิล และการทดสอบป้องกันที่เหมาะสําหรับระบบเชื่อมต่อข้ามและสถานที่ผิดพลาดของชั้นนอกของสายเคเบิล.

เร็วและแม่นยําหาอันตรายที่ซ่อนอยู่10kV-500kVสายเคเบิลความดันสูงและความดันสูงสุดแบบมีแกนเดียวและสามแกนความผิดพลาดการก่อดินในชั้นนอกและกระแสรั่วไหลขนาดใหญ่ในขณะเดียวกันมันสามารถทํางาน 5kV-10kV บน polyethylene ความหนาแน่นสูงและ polyvinyl chloride สายเคเบิล1 นาที DC ทนการทดสอบความแรงดันเป็นอุปกรณ์พิเศษที่จําเป็นสําหรับการบํารุงรักษาอุปกรณ์สายเคเบิลของหน่วยทํางานสายเคเบิลระดับความดันสูงและความดันสูง 10kv-500kv ที่มีแกนเดียวและสามแกนบริษัทวิศวกรรมสายไฟฟ้าความดันสูงสุด, และบริษัทวิศวกรรมการส่งและแปลงพลังงานต่างๆ

ลักษณะหลัก

1 พร้อมฟังก์ชันป้องกันอัตโนมัติต่อกระแสไฟฟ้าเกินความแรง, ความแรงเกินความร้อน

2 มันปลอดภัยและน่าเชื่อถือมากขึ้นด้วยการป้องกันการเริ่มต้นศูนย์

3 การออกแบบการออกกําลังอัตโนมัติที่โดดเด่น ตราบใดที่การออกกําลังอัตโนมัติสูงถูกตัด, ความกระตุ้นสูงเองจะเป็นศูนย์

4 ด้วยการแสดงตัวชี้วัดวัดกระแสไฟฟ้าและแรงดันแบบสองตัว อินดูสิตและชัดเจน

5. การสลับพุ่มเดียวระหว่างโหมดการตั้งตําแหน่งและโหมดความแรงดันทนทาน ซึ่งสะดวกและรวดเร็ว

6 ไม่มีจุดตายในช่วงการทดสอบ

7ความรู้สึกของตัวรับสามารถปรับได้ ซึ่งสะดวกต่อการตั้งตําแหน่ง

8 การทํางานของสวิทช์ป้องกันความแรงเกินกระแส, รูปแบบความดันทนทาน และรูปแบบการตั้งตําแหน่งสะดวกต่อการใช้

ข้อมูลเทคนิค

1 ความดันการเข้า: 220V (± 10%), 50Hz (± 2Hz);

2 ความดันออก: 0 ~ 10kV (คลื่นสี่เหลี่ยม) ปรับได้

3 กระแสออก: 0~200mA

4 ความจุออก: 2kVA

5 การปรับความถี่: นิ้ว: 0.2Hz, สูงสุด: 5Hz (ระยะปรับได้)

การประกอบของเครื่องมือ

1 เครื่องตรวจหาความผิดพลาดในชั้นนอกของสายเคเบิล: หน่วยสําหรับตําแหน่งความผิดพลาดหรือการทดสอบความกระชับเครียด

2 เส้นเชื่อมต่อความดันสูง: เชื่อมต่อปลายการออกความดันสูงของเจ้าภาพกับแกนสายไฟฟ้าที่กําลังทดสอบ

3 สายไฟฟ้า: สายไฟฟ้าทํางานของเครื่องมือ

4 เครื่องรับสัญญาณ: หน่วยที่รับสัญญาณเมื่อความผิดพลาดถูกพบ

5 ฟิวส์: ใช้ฟิวส์ 8A, ฟิวส์สํารองระบบไฟฟ้า AC220V

6 สายเชื่อมดิน: สายเชื่อมดินเครื่องมือ

7 แคลมรับ: แคลมรับ;

8 ราครอง: ใช้ในวิธีความดันขั้นตอน

รายการบรรจุ

การแนะนําอินเตอร์เฟซการทํางาน

①การออกแรงดันสูง: ปลายการออกแรงดันสูงแบบ DC

②วอลท์เมตร: วอลท์เมตรระดับความดันสูง

③Ammeter: กระแสออกแสดง mA meter

④โซกิตเซฟต์: สถานที่ที่เซฟต์ของระบบพลังงาน 220VAC ถูกติดตั้ง

⑤โซกิตไฟฟ้า: การให้พลังงานทํางานของเครื่องมือ, สายเชื่อม 220VAC;

⑥เครื่องสลับพลังงาน: "เกียร์ I" ใช้เครื่องพลังงาน AC220V ให้พลังงานต่อระบบ; "0 เกียร์" ปิดออก

⑦การปรับความถี่ในโหมดการตั้งตําแหน่ง: ปรับความถี่การออกพริบในโหมดการตั้งตําแหน่ง

⑧การปรับความแรงดัน: หลังจากเปิดอุปกรณ์, คุณจะต้องเริ่มต้นหมุนหมุนหมุนทางตรงข้ามทิศทางนาฬิกาไปยังปลาย. เมื่อไฟปุ่มเริ่มต้นแรงดันสูงเปิด, กดปุ่มเริ่มต้น,แล้วปรับตามทิศทางนาฬิกา เพื่อเพิ่มความกระชับไฟฟ้าสูงจากขนาดเล็กเป็นขนาดใหญ่, และปรับตามทิศทางนาฬิกา เพื่อให้ความกระชับกําลังสูงออกลดลงจากใหญ่ไปเล็ก

⑨กดปุ่มหยุดไฟแรงสูง: เมื่อการทดสอบเสร็จสิ้นหรือมีอาการผิดปกติ กดปุ่มนี้เพื่อตัดไฟออกแรงสูง ไฟแรงสูงจะดับไฟปุ่มหยุดจะเปิดเพื่อแสดงว่ามีผลิตแรงดันสูง, และถ้ามันปิด มันหมายความว่าไม่มีการออกแรงสูง

⑩ปุ่มเริ่มต้นความแรงดันสูง: เมื่อไฟปุ่มเริ่มต้นเปิด, มันหมายถึงว่าความดันออกอยู่ในตําแหน่งศูนย์. เมื่อปุ่มเริ่มต้นเปิด, ปุ่มเริ่มต้นเป็นจริง.หากไฟปุ่มเริ่มต้นไม่ได้เปิดหลังจากเปิดสวิตช์พลังงาน, ปรับปุ่มปรับแรงดันไปตามทิศทางต้อนนาฬิกา จนกว่าไฟจะส่อง เมื่อไฟส่อง กดปุ่มนี้เพื่อเปิดอุปกรณ์และผลิตแรงดันสูง

⑪สวิทช์ป้องกันไฟฟ้าเกินระยะเวลา: เมื่อไฟฟ้าสีน้ําเงินส่องแล้ว ป้องกันไฟฟ้าเกินระยะเวลาจะเปิด และเมื่อไฟฟ้าสีน้ําเงินปิดแล้ว ป้องกันไฟฟ้าเกินระยะเวลาจะปิด

⑫ปุ่มปุ่มปรับตําแหน่ง / ปรับความแรงกดดัน: เมื่อไฟสีแดงเปิด มันคือฟังก์ชันความแรงกดดันปรับตําแหน่ง และเมื่อไฟสีเขียวเปิด มันคือฟังก์ชันปรับตําแหน่ง

⑬คอลัมน์การก่อดิน: จุดการก่อดินเครื่องมือ, การป้องกันความปลอดภัย

1. เครื่องวัดไมโครแอมเปอร์: แสดงขนาดและทิศทางของสัญญาณ

2. สัญญาณ: อินเตอร์เฟซการเข้าของสัญญาณใช้ในการเชื่อมต่อกรอบ A หรือกรงรับ

3. การปรับค่าศูนย์: ฐานมาตรฐานของสัญญาณปรับในโหมด "I" ไม่ทํางานในโหมด "II"

4การปรับ: ปรับขนาดของสัญญาณเข้า

5. เครื่องสลับเกียร์: "0" เกียร์ หมายถึง สภาพปิด

ไฟล์ "I" สามารถใช้ได้ในโหมดทดสอบแรงดันขั้นตอนและโหมดทดสอบการรับคลับ

มันเหมาะสําหรับสภาพแวดล้อมการทดสอบที่มีสัญญาณเข้าที่อ่อนแอ (ที่มีวงจรขยายภายใน)

หน่วยการทํางานของเครื่องยนต์

มันเหมาะสําหรับสภาพแวดล้อมการทดสอบที่มีสัญญาณเข้าที่แข็งแกร่ง (ไม่มีวงจรเสริมกําลังภายใน)

การทดสอบในสถานที่

รูปแบบของบริษัท

XZH TEST เป็นผู้ผลิตอุปกรณ์การตรวจสอบความผิดพลาดสายเคเบิลมืออาชีพ เราเป็นทีมงานที่ยังเด็ก ปรัชญาการพัฒนาของเราคือการบริหารจัดการที่มนุษย์และการดําเนินงานระดับสากลภารกิจการพัฒนาของเราคือการทําให้อุปกรณ์ไฟฟ้าไม่มีความล้มเหลว

ตั้งแต่เริ่มต้นในปี 2013 บริษัทของเราได้เติบโตมาเป็นหนึ่งในผู้ผลิตอุปกรณ์ตรวจสอบความผิดพลาดสายไฟฟ้าใต้ดินที่ใหญ่ที่สุดในจีน บริษัทที่ได้รับการรับรอง ISO 9001 และ CEเราผลิตอุปกรณ์ทดสอบหลายชนิด.

สิ่งที่เราสามารถทํา

เรามีความสามารถในการสร้างสรรค์สินค้าและเทคโนโลยีใหม่

เราสามารถให้บริการกับระบบแก้ไขทั้งหมด สําหรับโครงการของคุณ

เราให้การฝึกอบรมเชิงปฏิบัติการและทฤษฎีทั้งออนไลน์และออฟไลน์

เราให้บริการซ่อมแซมเครื่องมือและการปรับขนาด
