ตัวระบุตำแหน่งความผิดของปลอกสายเคเบิล XHHD523L เอาต์พุตคลื่นสี่เหลี่ยม 10kV เพื่อการตรวจจับข้อบกพร่องของสายเคเบิล HV ที่แม่นยำรวดเร็ว

ตัวระบุตำแหน่งความผิดของปลอกสายเคเบิล XHHD523L เอาต์พุตคลื่นสี่เหลี่ยม 10kV เพื่อการตรวจจับข้อบกพร่องของสายเคเบิล HV ที่แม่นยำรวดเร็ว

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE ISO
หมายเลขรุ่น:	XHHD523L

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE ISO

หมายเลขรุ่น:

XHHD523L

ชื่อสินค้า:

ตัวระบุความผิดพลาดสายเคเบิลสาย HV

แสดง:

จอแสดงผลตัวเลข

ความแม่นยำ:

± 0.01%-0.03%

วัสดุ:

อลูมิเนียมอัลลอยด์

คุณสมบัติ:

เชื่อถือได้

อุณหภูมิในการทำงาน:

-20-60.C

เน้น:

High Light

เน้น:

การตรวจสอบความผิดพลาดคลื่นสแควร์ 10kV

ปุ่มเดียว จุดเด่น ทนกับการทดสอบ

เครื่องตรวจสอบความผิดพลาดของเคเบิลที่ปรับความถี่ได้

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วันทำการ

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

เครื่องระบุตำแหน่งสายเคเบิลหุ้มฉนวน XHHD523L เอาต์พุตคลื่นสี่เหลี่ยม 10kV สำหรับการตรวจจับความผิดพลาดของสายเคเบิลแรงดันสูงที่รวดเร็วและแม่นยำ - XHHD523L

ภาพรวมผลิตภัณฑ์

เครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิลหุ้มฉนวน XHHD523Lเป็นเครื่องมือระดับมืออาชีพที่ออกแบบมาสำหรับการตรวจจับความผิดพลาดของปลอกนอกสายเคเบิลแรงดันสูงได้อย่างรวดเร็วและแม่นยำ ด้วยแรงดันเอาต์พุตคลื่นสี่เหลี่ยม 10kV และกระแสเอาต์พุตสูงสุด 200mA อุปกรณ์นี้เป็นไปตามมาตรฐานแห่งชาติของจีน GB50150-2006 สำหรับการทดสอบแรงดันไฟฟ้าทนของปลอกนอกสายเคเบิลอย่างสมบูรณ์ รวมถึงการทดสอบการส่งมอบและการทดสอบป้องกันสำหรับระบบเชื่อมต่อแบบไขว้ด้วยการใช้งานโครงการปรับปรุงเครือข่ายเมืองอย่างแพร่หลาย หน่วยงานจ่ายไฟ ผู้รับเหมาก่อสร้าง และหน่วยงานออกแบบจำนวนมากกำลังเผชิญกับสายเคเบิล XLPE 110kV ภายใต้กรอบเวลาโครงการที่จำกัด XHHD523L ถูกสร้างขึ้นเพื่อแก้ไขความท้าทายเหล่านี้ โดยนำเสนอโซลูชันที่เชื่อถือได้สำหรับการระบุตำแหน่งข้อบกพร่องของปลอกสายเคเบิลและการทดสอบแรงดันไฟฟ้าทน DC บนปลอกนอกสายเคเบิลโพลีเอทิลีนความหนาแน่นสูง (HDPE) และโพลีไวนิลคลอไรด์ (PVC)

ข้อมูลจำเพาะทางเทคนิค

หมายเลขรุ่น

XHHD523L

ประเภทผลิตภัณฑ์

เครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิลแรงดันสูง

แรงดันเอาต์พุต

0~10kV (คลื่นสี่เหลี่ยม)

กระแสเอาต์พุต

สูงสุด 200mA

กำลังขับ

2kVA

ปรับความถี่

ต่ำสุด 0.4Hz, สูงสุด 1Hz (ปรับช่วงได้)

แหล่งจ่ายไฟ

220V (±10%), 50Hz (±5%)

ความแม่นยำ

±0.01% ~ ±0.03%

จอแสดงผล

จอแสดงผลดิจิทัล

วัสดุ

อลูมิเนียมอัลลอยด์

อุณหภูมิการทำงาน

-20°C ~ 60°C

การรับรอง

CE, ISO

แบรนด์

XZH TEST

แหล่งกำเนิด

จีน

ภูมิหลังการใช้งาน

ปลอกนอกสายเคเบิลสมัยใหม่ส่วนใหญ่ผลิตจากวัสดุปลอก HDPE ซึ่งผ่านการทดสอบแรงดันไฟฟ้าทน DC 25kV/5 นาทีในโรงงานด้วยกระแสไฟฟ้ารั่วไหลต่ำถึงหลายสิบไมโครแอมแปร์ อย่างไรก็ตาม ข้อบกพร่องมักเกิดขึ้นหลังจากการวางสายเคเบิลเนื่องจากความเสียหายจากแรงภายนอกระหว่างการติดตั้ง รวมถึงการเติมดินและการปิดคลุม ข้อบกพร่องหลังการติดตั้งโดยทั่วไป ได้แก่ ความเสียหายจากปลวก น้ำเข้ากล่องสายดิน การเสื่อมสภาพของข้อบกพร่องเดิม และการซึมผ่านของความชื้นที่จุดแยกสายดินซึ่งลดความต้านทานฉนวน ข้อบกพร่องบางประการยังคงไม่ได้รับการแก้ไขเป็นเวลาหลายปีเนื่องจากความลึกของการฝังที่มากหรือสภาพแวดล้อมที่ซับซ้อน ทำให้เกิดอันตรายต่อความปลอดภัยในการปฏิบัติงานอย่างมีนัยสำคัญ

แรงดันเอาต์พุต 10kV ของ XHHD523L เป็นไปตามข้อกำหนดมาตรฐาน GB50150-2006 สำหรับการทดสอบปลอกนอกสายเคเบิลอย่างสมบูรณ์ ช่วยให้สามารถระบุข้อบกพร่องที่ซ่อนอยู่ได้อย่างรวดเร็วและแม่นยำในปลอกนอกสายเคเบิลแรงดันสูงและแรงดันสูงพิเศษ 10kV-500kV แบบแกนเดี่ยวและสามแกน รวมถึงความผิดพลาดลงดินและสภาวะกระแสไฟฟ้ารั่วไหลสูง นอกจากนี้ ยังทำการทดสอบแรงดันไฟฟ้าทน DC 5kV-10kV 1 นาทีบนปลอกนอกสายเคเบิล HDPE และ PVC ทำให้เป็นเครื่องมือที่จำเป็นสำหรับแผนกบำรุงรักษาสายเคเบิลของหน่วยงานปฏิบัติการ 10kV-500kV บริษัทวิศวกรรมสายเคเบิลแรงดันสูงพิเศษ และองค์กรวิศวกรรมส่งและแปลงกำลังต่างๆ

คุณสมบัติหลัก

แรงดันเอาต์พุตปรับได้อย่างต่อเนื่องตั้งแต่ 0 ถึง 10kV สำหรับสถานการณ์การทดสอบที่หลากหลาย

ความถี่เอาต์พุตปรับได้ตั้งแต่ 0.4Hz ถึง 1Hz พร้อมการกำหนดค่าเต็มช่วง

การป้องกันกระแสเกินในตัวช่วยให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์

การสลับโหมดระบุตำแหน่งและโหมดทดสอบแรงดันไฟฟ้าทนด้วยปุ่มเดียวเพื่อขั้นตอนการทำงานที่ราบรื่น

ความไวของตัวรับสัญญาณสามารถปรับได้เต็มที่เพื่อการตรวจจับสัญญาณที่เหมาะสมที่สุดในสภาวะภาคสนามที่แตกต่างกัน

ความถี่สัญญาณปรับได้เพื่อให้เข้ากับลักษณะสายเคเบิลและสภาพการฝังที่แตกต่างกัน

การป้องกันศูนย์ในตัวเพื่อการทำงานแรงดันสูงที่ปลอดภัย

การทดสอบแบบไม่มีพื้นที่ตาบอดช่วยให้ครอบคลุมทั้งหมดตลอดความยาวสายเคเบิล รวมถึงความผิดพลาดที่ปลายสาย

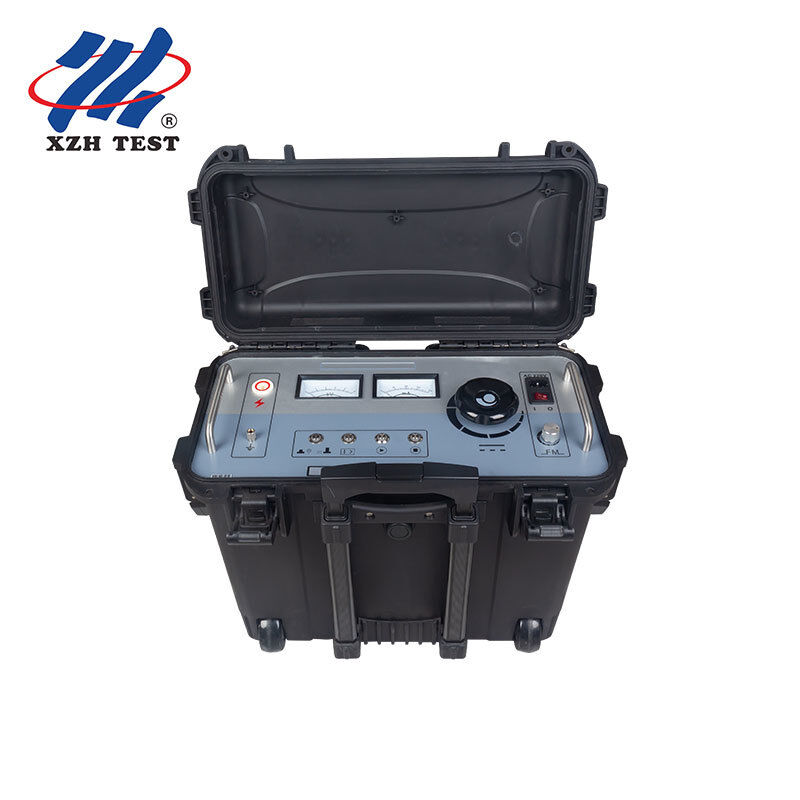

รูปภาพผลิตภัณฑ์

คำถามที่พบบ่อย

คำถามที่ 1: XHHD523L สามารถทดสอบสายเคเบิลระดับแรงดันไฟฟ้าใดได้บ้าง?

XHHD523L ออกแบบมาสำหรับการทดสอบปลอกนอกสายเคเบิลแรงดันสูงและแรงดันสูงพิเศษแบบแกนเดี่ยวและสามแกนตั้งแต่ 10kV ถึง 500kV เป็นไปตามมาตรฐานแห่งชาติของจีน GB50150-2006 อย่างสมบูรณ์ และสามารถทำการทดสอบการส่งมอบและการทดสอบป้องกันสำหรับระบบสายเคเบิลเชื่อมต่อแบบไขว้ได้

คำถามที่ 2: อุปกรณ์นี้สามารถตรวจจับข้อบกพร่องของปลอกสายเคเบิลประเภทใดได้บ้าง?

XHHD523L สามารถตรวจจับข้อบกพร่องของปลอกนอกสายเคเบิลได้หลากหลายประเภท ได้แก่: ความเสียหายจากแรงภายนอกระหว่างการวางสายเคเบิลและการเติมดิน ความเสียหายจากปลวกต่อปลอก HDPE น้ำเข้ากล่องสายดิน การเสื่อมสภาพของข้อบกพร่องจากการผลิตที่มีอยู่ก่อนแล้ว การซึมผ่านของความชื้นที่ลดความต้านทานฉนวนที่จุดแยกสายดิน และความผิดพลาดลงดินที่มีกระแสไฟฟ้ารั่วไหลสูงในระบบเชื่อมต่อแบบไขว้

คำถามที่ 3: ฟังก์ชันการสลับด้วยปุ่มเดียวทำงานอย่างไร?

XHHD523L มีปุ่มสลับเฉพาะสำหรับโหมดระบุตำแหน่งและโหมดทดสอบแรงดันไฟฟ้าทน DC ในโหมดระบุตำแหน่ง เอาต์พุตคลื่นสี่เหลี่ยมช่วยให้สามารถระบุตำแหน่งความผิดพลาดได้อย่างแม่นยำโดยใช้วิธีแรงดันไฟฟ้าแบบขั้น ในโหมดทดสอบแรงดันไฟฟ้าทน อุปกรณ์จะให้แรงดันไฟฟ้า DC ที่ควบคุมได้สูงสุด 10kV สำหรับการทดสอบแรงดันไฟฟ้าทน 1 นาทีมาตรฐานบนปลอกนอกสายเคเบิล HDPE และ PVC โดยไม่จำเป็นต้องสลับระหว่างเครื่องมือแยกต่างหาก

คำถามที่ 4: ความสำคัญของคุณสมบัติปรับความถี่ได้คืออะไร?

ความถี่เอาต์พุตที่ปรับได้ (0.4Hz ถึง 1Hz) ช่วยให้ผู้ปฏิบัติงานสามารถปรับสัญญาณคลื่นสี่เหลี่ยมให้เหมาะสมกับประเภทสายเคเบิล ความลึกของการฝัง และสภาพดินที่แตกต่างกัน ความถี่ต่ำจะเจาะลึกกว่าและเหมาะสำหรับสายเคเบิลที่ฝังลึกกว่า ในขณะที่ความถี่สูงจะให้การตอบสนองที่เร็วกว่าสำหรับการระบุตำแหน่งความผิดพลาดของสายเคเบิลที่ฝังตื้น ความยืดหยุ่นนี้ช่วยเพิ่มความแม่นยำในการตรวจจับในสภาพแวดล้อมภาคสนามที่หลากหลายได้อย่างมาก

คำถามที่ 5: ความแม่นยำในการระบุตำแหน่งของ XHHD523L คือเท่าใด?

XHHD523L มีความแม่นยำในการระบุตำแหน่งที่ ±0.01% ถึง ±0.03% ของความยาวสายเคเบิล การวัดความแม่นยำสูงนี้เป็นไปได้ด้วยระบบจอแสดงผลดิจิทัลและวิธีการแรงดันไฟฟ้าแบบขั้นคลื่นสี่เหลี่ยม ซึ่งช่วยขจัดพื้นที่ตาบอดที่มักเกี่ยวข้องกับวิธีการสะท้อนคลื่นแบบดั้งเดิม อุปกรณ์ยังคงรักษาความแม่นยำเต็มรูปแบบแม้สำหรับความผิดพลาดที่อยู่ใกล้ปลายสายเคเบิลและในส่วนสายเคเบิลสั้น

คำถามที่ 6: XHHD523L เหมาะสำหรับการใช้งานภาคสนามในสภาพแวดล้อมที่รุนแรงหรือไม่?

ใช่ XHHD523L สร้างด้วยโครงอะลูมิเนียมอัลลอยด์เพื่อความทนทานและการกระจายความร้อน และทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิที่กว้างตั้งแต่ -20°C ถึง 60°C กำลังขับ 2kVA และอินพุตไฟมาตรฐาน 220V ทำให้เหมาะสำหรับการใช้งานภาคสนามที่สถานีไฟฟ้าย่อย ท่อร้อยสายเคเบิล และไซต์ติดตั้งระยะไกล การปรับความไวของตัวรับสัญญาณยังช่วยชดเชยสภาวะสัญญาณภาคสนามที่แตกต่างกัน

คำถามที่ 7: ปริมาณการสั่งซื้อขั้นต่ำและระยะเวลาในการจัดส่งคือเท่าใด?

ปริมาณการสั่งซื้อขั้นต่ำคือ 1 หน่วย ระยะเวลาในการจัดส่งมาตรฐานคือ 7-15 วันทำการ แต่ละหน่วยจะบรรจุอย่างแน่นหนาในกล่องไม้สำหรับการขนส่งระหว่างประเทศที่ปลอดภัย กำลังการผลิตต่อปีคือ 2,000 หน่วย โดยมีเงื่อนไขการชำระเงินผ่าน T/T

เกี่ยวกับ XZH TEST

XZH TEST เป็นผู้ผลิตมืออาชีพที่เชี่ยวชาญด้านโซลูชันการตรวจจับและวินิจฉัยความผิดพลาดของสายเคเบิลสำหรับสาธารณูปโภคไฟฟ้า ผู้รับเหมาไฟฟ้า และลูกค้าอุตสาหกรรมทั่วโลก ด้วยเทคโนโลยีขั้นสูง รวมถึงวิธีการสะพานแรงดันสูง การวิเคราะห์ TDR เทคโนโลยีแรงดันไฟฟ้าแบบขั้นคลื่นสี่เหลี่ยม และระบบระบุตำแหน่งความผิดพลาดอัจฉริยะ XZH TEST นำเสนออุปกรณ์ที่เชื่อถือได้ซึ่งช่วยให้วิศวกรสามารถระบุตำแหน่งความผิดพลาดของสายเคเบิลได้เร็วขึ้นและปรับปรุงความน่าเชื่อถือของเครือข่ายไฟฟ้า

ติดต่อเราวันนี้เพื่อรับโซลูชันที่ปรับแต่งตามความต้องการในการบำรุงรักษาสายเคเบิลของคุณ
