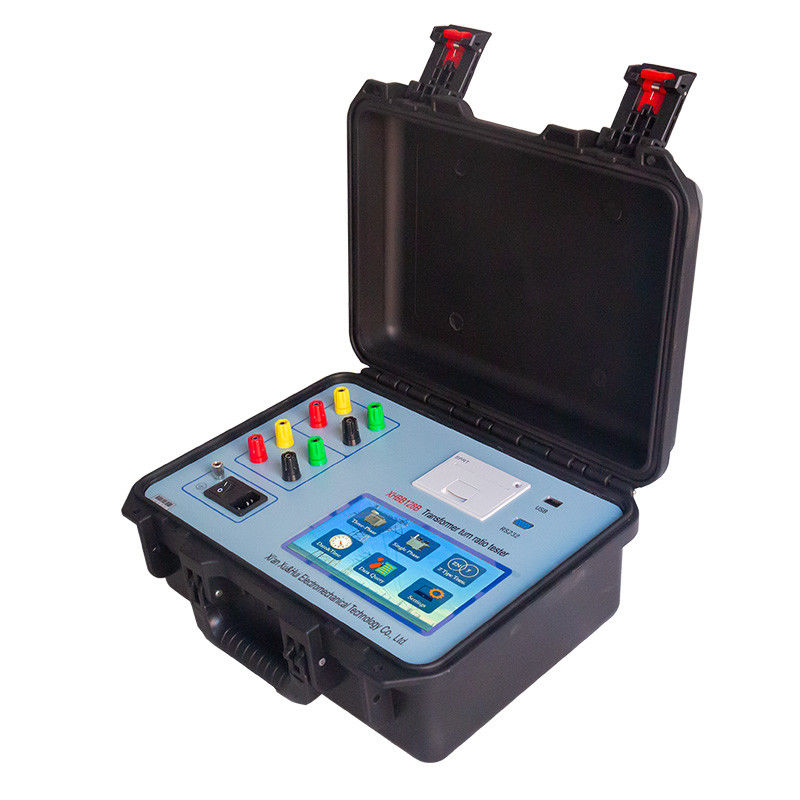

XHBB128B เครื่องทดสอบอัตราการหมุนของแตรนฟอร์ม TTR เครื่องทดสอบแตรนฟอร์มที่มีการปรับแต่ง

ในกระบวนการผลิตหม้อแปลงไฟฟ้ากึ่งสำเร็จรูปและสำเร็จรูป ก่อนที่จะนำหม้อแปลงไฟฟ้าที่ติดตั้งใหม่เข้าใช้งาน และตามข้อบังคับการทดสอบเชิงป้องกันของกระทรวงพลังงานไฟฟ้า จำเป็นต้องทดสอบอัตราส่วนรอบหรืออัตราส่วนแรงดันไฟฟ้าของหม้อแปลงไฟฟ้าที่ใช้งาน และสามารถตรวจสอบอัตราส่วนรอบหม้อแปลงไฟฟ้าได้ ความถูกต้อง สภาพของตัวเปลี่ยนแท็ป, ไม่ว่าหม้อแปลงไฟฟ้าจะลัดวงจรระหว่างรอบหรือไม่, ไม่ว่าหม้อแปลงไฟฟ้าจะสามารถทำงานแบบขนานได้หรือไม่ การอ่านค่าของสะพานอัตราส่วนแบบดั้งเดิมนั้นไม่ชัดเจน และการแปลงค่าสามารถทำได้ทีละเฟสเท่านั้น

XHBB128B นี้เครื่องทดสอบอัตราส่วนรอบหม้อแปลงไฟฟ้าเอาชนะข้อบกพร่องของการทดสอบสะพานอัตราส่วนการแปลงแบบดั้งเดิม ใช้งานง่ายและใช้งานง่าย ใช้แหล่งจ่ายไฟอินเวอร์เตอร์ความแม่นยำสามเฟส ซึ่งมีการทดสอบที่รวดเร็วและมีความแม่นยำสูง




1. เครื่องมือนี้ใช้แหล่งจ่ายไฟอินเวอร์เตอร์ความแม่นยำสามเฟสแทนแหล่งจ่ายไฟหลักเฟสเดียวเป็นแรงดันไฟฟ้าในการวัด ซึ่งช่วยขจัดอิทธิพลของฮาร์มอนิกของแรงดันไฟฟ้าหลักในระหว่างการวัด และทำให้การวัดมีความแม่นยำมากขึ้น เมื่อแหล่งจ่ายไฟทำงานเป็นเครื่องกำเนิดไฟฟ้า จะไม่มีผลกระทบ
2. ใช้แรงดันไฟฟ้าเอาต์พุตสามเฟส ปรับปรุงความเร็วในการทดสอบ วัดมุมระหว่างเฟส และระบุกลุ่มสายไฟหม้อแปลงไฟฟ้า 0-11 โดยอัตโนมัติ
3. เหมาะสำหรับหม้อแปลงไฟฟ้าหลากหลายชนิด โดยเฉพาะอย่างยิ่งสำหรับการวัดหม้อแปลงไฟฟ้าชนิด Z, หม้อแปลงไฟฟ้าแบบเรียงกระแส, หม้อแปลงไฟฟ้าลงดิน, หม้อแปลงไฟฟ้าเตาหลอม, หม้อแปลงไฟฟ้าเปลี่ยนเฟส, หม้อแปลงไฟฟ้าสมดุล ฯลฯ พารามิเตอร์การวัดมีความครอบคลุมมากที่สุด
4. ใช้แหล่งจ่ายไฟอินเวอร์เตอร์สามเฟสความแม่นยำที่ผลิตขึ้นเอง ซึ่งมีการป้องกันการเชื่อมต่อย้อนกลับแรงดันไฟฟ้าสูงและต่ำ การป้องกันการลัดวงจรระหว่างรอบหม้อแปลงไฟฟ้า การป้องกันตัวเปลี่ยนแท็ปไม่อยู่ในตำแหน่ง การป้องกันการลัดวงจรเอาต์พุตทั้งหมด และเพิ่มความเสถียรของเครื่องมือ
5. หลังจากป้อนพารามิเตอร์ที่กำหนดแล้ว อัตราส่วนหม้อแปลงไฟฟ้า ค่าความผิดพลาด และตำแหน่งแท็ปของตัวเปลี่ยนแท็ปสามารถวัดได้โดยอัตโนมัติ โดยเฉพาะอย่างยิ่งสำหรับตัวเปลี่ยนแท็ปที่มีแท็ปที่ไม่สมมาตร ตำแหน่งที่แน่นอนของตัวเปลี่ยนแท็ปหม้อแปลงไฟฟ้าก็สามารถวัดได้อย่างแม่นยำเช่นกัน ตัวเปลี่ยนแท็ปที่สามารถวัดจุดแท็ปได้ 99 จุด
6. ใช้หน้าจอ LCD สัมผัสสีความละเอียดสูงขนาด 7 นิ้ว จอแสดงผลแบบแยกส่วน แต่ละขั้นตอนการทำงานมีข้อความแจ้งเป็นภาษาจีน ไม่จำเป็นต้องใช้คู่มือ เพียงดูข้อความแจ้ง LCD เพื่อดำเนินการเครื่องมือให้เสร็จสิ้น
7. เครื่องมือมีทั้งเอาต์พุตการพิมพ์ อินเทอร์เฟซ U disk และอินเทอร์เฟซ RS232 ซึ่งสะดวกสำหรับสำนักงานแบบไร้กระดาษ
8. ใช้กล่องพลาสติกวิศวกรรมอเนกประสงค์ที่ทนทานต่อความเย็นและอุณหภูมิ ปิดผนึกและกันน้ำ และป้องกันการตกและกันกระแทก ซึ่งสะดวกสำหรับการทดลองภาคสนาม

1. ช่วงการทดสอบ: 0.9~10000
2. ความแม่นยำในการวัด: ±0.1%+2 หลัก (0.9-500)
±0.2%+2 หลัก (501-2000)
                  ±0.5%+2 คำ (2001-10000)
3. ความละเอียด: ขั้นต่ำ 0.0001
4. แรงดันไฟฟ้าขาออก: ปรับโดยอัตโนมัติตามโหลด
5. แหล่งจ่ายไฟ: AC220V±10%   50±1Hz
6. อุณหภูมิแวดล้อม: -10ºC~40ºC
7. ความชื้นสัมพัทธ์: ≤85%, ไม่มีการควบแน่น
8. ขนาด; โฮสต์: 360*290*170(มม.) กล่องสายไฟ: 360*290*170(มม.)
9. น้ำหนัก: โฮสต์ 5.9KG กล่องสายไฟ: 5.65KG
