ห้องปฏิบัติการทดสอบมือถือครบวงจร — ทุกสิ่งที่คุณต้องการ อยู่บนล้อ
ผู้ปฏิบัติการโครงข่ายไฟฟ้าวินิจฉัยและระบุตำแหน่งความผิดพลาดของสายเคเบิลได้อย่างรวดเร็วทั่วอาณาเขตโครงข่ายอันกว้างใหญ่โดยไม่ต้องกลับฐาน
บริษัทบริการทดสอบนำเสนอบริการวินิจฉัยสายเคเบิล ณ สถานที่อย่างมืออาชีพด้วยแพลตฟอร์มเคลื่อนที่ที่ติดตั้งอุปกรณ์ครบครัน
โรงงานอุตสาหกรรมขนาดใหญ่รถตู้ทดสอบแบบกำหนดเองสำหรับการบำรุงรักษาโครงข่ายสายเคเบิลในเหมืองปิโตรเคมีและโครงสร้างพื้นฐาน
ผลิตภัณฑ์ที่กำหนดเอง — ปรับให้เหมาะกับความต้องการในการทดสอบสายเคเบิลของคุณ
ระบบวินิจฉัยและระบุตำแหน่งความผิดพลาดของสายเคเบิลติดตั้งบนยานพาหนะนี้สร้างขึ้นตามคำสั่ง การกำหนดค่าอุปกรณ์ โมดูลทดสอบ (การวินิจฉัยความผิดพลาดของสายเคเบิล การทดสอบหม้อแปลง การวิเคราะห์เบรกเกอร์ การตรวจสอบการปล่อยประจุบางส่วน การวัดการสูญเสียไดอิเล็กทริก ฯลฯ) การเลือกยานพาหนะ และการจัดวางภายใน ล้วนปรับแต่งตามความต้องการในการปฏิบัติงานและงบประมาณเฉพาะของคุณ ติดต่อเราพร้อมระบุความต้องการของคุณเพื่อขอข้อเสนอการกำหนดค่าที่ปรับให้เหมาะสม
ภาพรวมผลิตภัณฑ์
ระบบวินิจฉัยและระบุตำแหน่งความผิดพลาดของสายเคเบิลติดตั้งบนยานพาหนะ XHGG555 V2.0เป็นห้องปฏิบัติการทดสอบเคลื่อนที่ที่ปรับแต่งได้อย่างสมบูรณ์และรวมเข้าด้วยกันอย่างสูง ซึ่งรวมฟังก์ชันการทดสอบและวินิจฉัยสายเคเบิลเฉพาะทาง 12 ฟังก์ชันไว้ในยานพาหนะคันเดียว แตกต่างจากเครื่องมือพกพาแต่ละชิ้นที่ต้องขนส่ง ติดตั้ง และใช้งานแยกกัน XHGG555 นำเสนอแพลตฟอร์มเคลื่อนที่แบบครบวงจรที่ระบบทั้งหมดได้รับการติดตั้งถาวร เชื่อมต่อถึงกัน และพร้อมสำหรับการใช้งานทันทีในทุกพื้นที่ภาคสนามนอกเหนือจากระบบวินิจฉัยความผิดพลาดของสายเคเบิลหลักแล้ว แพลตฟอร์ม XHGG555 สามารถปรับแต่งเพื่อรวมการทดสอบหม้อแปลง การทดสอบเบรกเกอร์ และระบบวินิจฉัยแรงดันไฟฟ้าสูงอื่นๆ ตามความต้องการของลูกค้า XZH TEST สามารถจัดหายานพาหนะที่สมบูรณ์ หรือปรับแต่งระบบทดสอบเพื่อติดตั้งในยานพาหนะของลูกค้าเอง โดยพิจารณาจากขนาดพื้นที่ภายใน
รถตู้ทดสอบเคลื่อนที่เทียบกับเครื่องมือพกพาแต่ละชิ้น:
เครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิลแต่ละเครื่อง หน่วย TDR เครื่องกำเนิดแรงดันไฟฟ้ากระชาก และเครื่องทดสอบบริดจ์ แต่ละเครื่องมีหน้าที่เฉพาะ แต่ต้องถูกขนส่ง เชื่อมต่อ และปรับเทียบแยกกันในแต่ละไซต์งาน — กระบวนการที่ใช้เวลานานซึ่งนำไปสู่ความแปรปรวนในการตั้งค่า XHGG555 รวมฟังก์ชันทั้งหมด 12 ฟังก์ชันไว้ในระบบที่ติดตั้งถาวรและปรับเทียบไว้ล่วงหน้า พร้อมอินเทอร์เฟซควบคุมหน้าจอสัมผัสแบบรวมขนาด 15.6 นิ้ว หนึ่งยานพาหนะ หนึ่งการใช้งาน หนึ่งขั้นตอนการทำงาน — ตั้งแต่การระบุตำแหน่งความผิดพลาดเบื้องต้นไปจนถึงการระบุตำแหน่งที่แม่นยำไปจนถึงการเจาะสายเคเบิลขั้นสุดท้าย ทั้งหมดเสร็จสิ้น ณ สถานที่โดยไม่ต้องแกะกล่องเครื่องมือใดๆองค์ประกอบของหน่วยระบบ — 12 ฟังก์ชันที่รวมเข้าด้วยกัน
เครื่องกำเนิดพัลส์ DC แรงดันสูง:
ทำให้เกิดการปล่อยประจุแฟลชโอเวอร์ที่จุดความผิดพลาดของสายเคเบิลเพื่อเริ่มต้นการทดสอบการสะท้อนคลื่นเดินทาง (TDR):
การวัดหยาบความผิดพลาดของฉนวนหลักของสายเคเบิลทุกประเภทการซิงโครไนซ์อะคูสติก-แม่เหล็ก:
การวัดที่แม่นยำและการระบุตำแหน่งความผิดพลาดของฉนวนหลักของสายเคเบิลเครื่องนำทางแบบเหนี่ยวนำแม่เหล็กไฟฟ้า:
ระบุตำแหน่งเส้นทางสายเคเบิลและความลึกในการฝังที่ไม่ทราบได้อย่างแม่นยำวิธีบริดจ์:
การวัดหยาบความผิดพลาดของปลอกหุ้มด้านนอกและความผิดพลาดของการซึมผ่านของน้ำในฉนวนหลักวิธีแรงดันไฟฟ้าขั้นบันไดและกระแสแคลมป์:
การระบุตำแหน่งความผิดพลาดของปลอกหุ้มด้านนอกที่แม่นยำการเผาไหม้ด้วยกำลังคงที่:
ลดความผิดพลาดที่มีความต้านทานสูงมากให้เป็นความต้านทานต่ำเพื่อการระบุตำแหน่งที่ง่ายขึ้นการเข้ารหัส + วิธีเฟส:
การระบุสายเคเบิลหลายเส้นในกลุ่มสายเคเบิลเครื่องเจาะสายเคเบิลควบคุมระยะไกล:
การตรวจสอบขั้นสุดท้ายแบบทำลาย — รับประกันความปลอดภัยของผู้ปฏิบัติงานอย่างแน่นอนก่อนการตัดความถี่ต่ำพิเศษ (0.1Hz):
การทดสอบแรงดันไฟฟ้าทนฉนวนและการทดสอบการสูญเสียไดอิเล็กทริกการวัดกฎของโอห์ม:
การทดสอบคุณภาพความต้านทานวงจรสายเคเบิลเครื่องมือภาคสนามที่จำเป็น:
เครื่องวัดเมกะโอห์ม เครื่องมือวัด เครื่องมือช่างไฟฟ้า — ทุกอย่างอยู่บนยานพาหนะระบบควบคุม
จอแสดงผล
แผงสี TFT เกรดอุตสาหกรรมขนาด 15.6 นิ้ว แบ็คไลท์ LED
ความละเอียด
1920 × 1080 Full HD, อัตราส่วน 16:9
ความสว่าง
Multi-Touch พร้อม Anti-Glare
ระบบปฏิบัติการ
ส่วนต่อประสานกราฟิกผู้ใช้ (GUI) พร้อมปุ่ม Jog Dial
การจัดการข้อมูล
ฐานข้อมูลสากล + การซิงโครไนซ์ข้อมูล USB
โทโพโลยี
แพลตฟอร์มซอฟต์แวร์ดิจิทัลที่รวมเข้าด้วยกันอย่างสูง
โมดูลาร์
โมดูลอิสระ — เพิ่ม/ลบฟังก์ชันได้อย่างอิสระ
หม้อแปลงแยก
คุณสมบัติด้านความปลอดภัย
| มาตรฐานการปฏิบัติตาม |
CE; EN 61010; EN 50191; VDE 0104; VDE 015; DGUV 203-034 (BGI 891) |
| การคายประจุและการต่อลงดิน |
ความจุ 72kJ; ค่าคงที่เวลาการคายประจุ |
| < 1 วินาที (เทียบเท่ากับตัวเก็บประจุ 10µF ที่ 120kV DC) |
การตรวจสอบสถานะระบบการตรวจสอบและแสดงผลแบบเรียลไทม์ของระบบย่อยทั้งหมด |
| การต่อลงดินแบบ Fail-Safe |
การต่อลงดินอัตโนมัติทันทีเมื่อไฟฟ้าดับ |
| ระบบล็อคเพื่อความปลอดภัย |
การตรวจสอบการเชื่อมต่อแรงดันไฟฟ้าทำงาน F-U; การตรวจสอบการเชื่อมต่อสายดินปฏิบัติการ F-Ohm |
| การควบคุมแผงด้านหน้า |
เปิด/ปิดเครื่อง สวิตช์ปุ่มล็อค ปุ่มหยุดฉุกเฉิน ตัวบ่งชี้แรงดันตกค้าง สวิตช์แรงดันสูง |
| การตรวจสอบหน้าสัมผัสประตู |
การตรวจจับการเข้าถึงห้องแรงดันสูงพร้อมการตัดไฟอัตโนมัติ |
| การป้องกันอินพุตพลังงาน |
การป้องกันแรงดันเกิน การป้องกันแรงดันต่ำกว่าปกติ อุปกรณ์กระแสไฟตกค้าง (RCD) |
| คุณสมบัติหลัก |
12 ฟังก์ชันการทดสอบที่รวมเข้าด้วยกันอย่างสมบูรณ์ในยานพาหนะคันเดียว — การวินิจฉัยสายเคเบิลที่สมบูรณ์โดยไม่ต้องแกะกล่องเครื่องมือ |
สถาปัตยกรรมแบบโมดูล — เพิ่มหรือลบโมดูลฟังก์ชันได้อย่างอิสระ ความล้มเหลวของโมดูลเดียวไม่ส่งผลกระทบต่อโมดูลอื่น
หน้าจอสัมผัสอุตสาหกรรม Full HD ขนาด 15.6 นิ้ว พร้อมป้องกันแสงสะท้อนและมัลติทัชสำหรับการใช้งานภาคสนามทุกสภาพอากาศ
GUI บน Windows พร้อมการควบคุม Jog Dial ที่ใช้งานง่าย — ต้องการการฝึกอบรมเพียงเล็กน้อย
ความปลอดภัยที่ครอบคลุม: CE, EN 61010, ปุ่มหยุดฉุกเฉิน, การตรวจสอบหน้าสัมผัสประตู, การต่อลงดินแบบคายประจุอัตโนมัติ
แพลตฟอร์มที่ปรับแต่งได้ — รวมการทดสอบหม้อแปลง การทดสอบเบรกเกอร์ หรือระบบวินิจฉัย HV อื่นๆ
ตัวเลือกยานพาหนะที่ยืดหยุ่น — ใช้ยานพาหนะของเราหรือติดตั้งในยานพาหนะที่มีอยู่ของคุณ
เรื่องราวความสำเร็จ

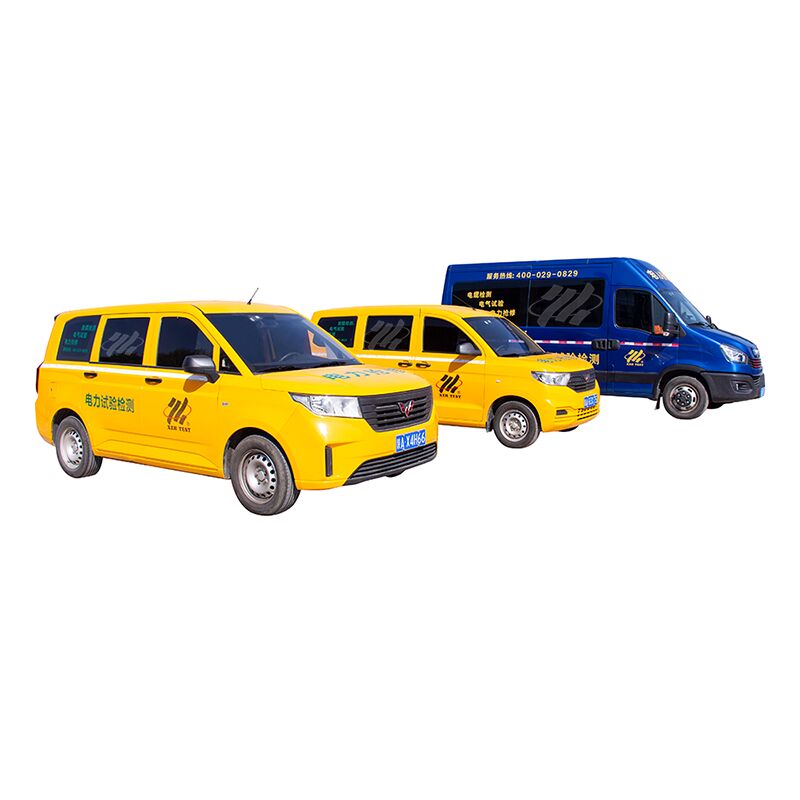

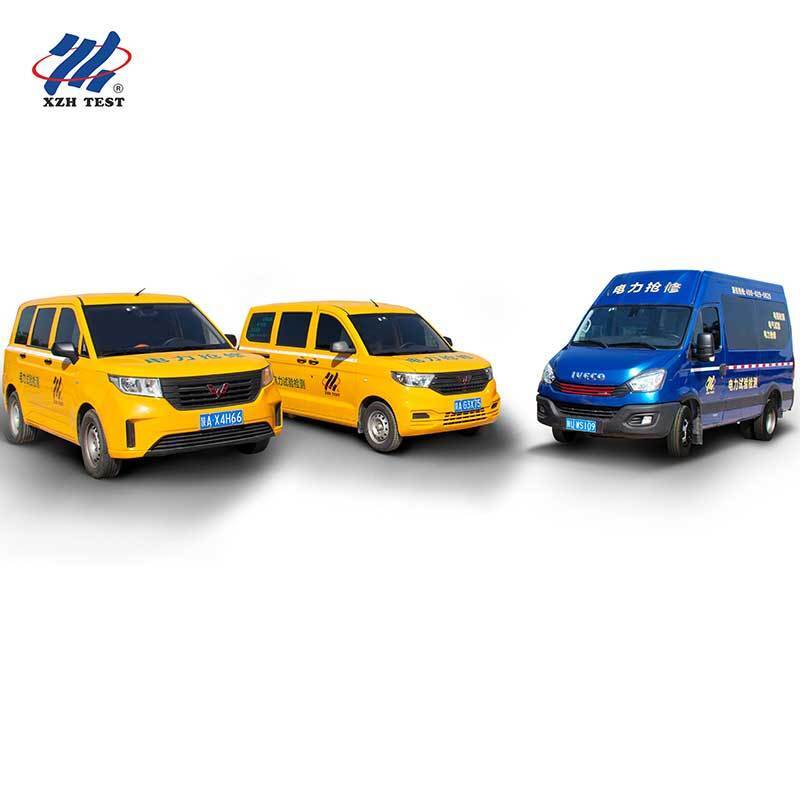

XZH TEST ได้ติดตั้งระบบติดตั้งบนยานพาหนะ XHGG555 สำเร็จแล้วสำหรับบริษัทสาธารณูปโภคไฟฟ้าและผู้ให้บริการทดสอบ ด้านล่างนี้คือตัวอย่างการติดตั้งที่เสร็จสมบูรณ์ เราสามารถติดตั้งระบบทดสอบลงในยานพาหนะเพื่อให้คุณได้รับรถตู้ทดสอบแบบครบวงจร หรือเราสามารถปรับแต่งระบบเพื่อรวมเข้ากับยานพาหนะของคุณเอง โดยพิจารณาจากขนาดพื้นที่ภายใน
ระบบข้างต้นประกอบด้วย: เครื่องกำเนิดพัลส์แรงดันสูง 8/16/32kV, เครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิล ARC, อุปกรณ์บริดจ์เผาไหม้แรงดันสูง, เครื่องระบุตำแหน่งความผิดพลาดของปลอกหุ้มสายเคเบิล, อุปกรณ์ทดสอบแรงดันไฟฟ้าทนความถี่ต่ำพิเศษ (80kV) การสูญเสียไดอิเล็กทริก, เครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิลเคลื่อนที่, เครื่องทดสอบครอบคลุมเส้นทางสายเคเบิล, เครื่องเจาะสายเคเบิล และเครื่องกำเนิดไฟฟ้า — ทั้งหมดติดตั้งถาวรและเชื่อมต่อถึงกัน
คำถามที่พบบ่อย
คำถามที่ 1: XHGG555 ออกแบบมาสำหรับใคร และเหตุใดจึงเลือกใช้ระบบติดตั้งบนยานพาหนะ?
XHGG555 ออกแบบมาสำหรับผู้ปฏิบัติการโครงข่ายไฟฟ้า บริษัทบริการทดสอบสายเคเบิล และโรงงานอุตสาหกรรมขนาดใหญ่ (เหมืองแร่ ปิโตรเคมี โครงสร้างพื้นฐาน) ที่บำรุงรักษาโครงข่ายสายเคเบิลที่กว้างขวางในพื้นที่ทางภูมิศาสตร์ที่กว้างขวาง ระบบติดตั้งบนยานพาหนะช่วยลดภาระด้านโลจิสติกส์ในการขนส่ง แกะกล่อง เชื่อมต่อ และปรับเทียบเครื่องมือแต่ละชิ้นในแต่ละไซต์งาน ด้วยฟังก์ชันการทดสอบทั้ง 12 ฟังก์ชันที่ติดตั้งถาวรและปรับเทียบไว้ล่วงหน้า ทีมงานจะมาถึงไซต์งาน เชื่อมต่อกับสายเคเบิล และเริ่มการทดสอบทันที — ลดเวลาการวินิจฉัยต่อความผิดพลาดลงอย่างมาก และเพิ่มปริมาณงานต่อวันให้สูงสุด
คำถามที่ 2: XHGG555 สามารถปรับแต่งนอกเหนือจากการทดสอบความผิดพลาดของสายเคเบิลได้หรือไม่?
ใช่ แพลตฟอร์ม XHGG555 สร้างขึ้นบนสถาปัตยกรรมแบบโมดูลที่ช่วยให้สามารถรวมระบบทดสอบเพิ่มเติมได้นอกเหนือจากฟังก์ชันวินิจฉัยความผิดพลาดของสายเคเบิลหลัก 12 ฟังก์ชัน การทดสอบหม้อแปลงที่ครอบคลุม การวิเคราะห์เบรกเกอร์ การตรวจสอบการปล่อยประจุบางส่วน (ผ่านคลื่นสั่น) การวัดการสูญเสียไดอิเล็กทริก (ผ่านความถี่ต่ำพิเศษ) และระบบวินิจฉัยแรงดันไฟฟ้าสูงอื่นๆ สามารถรวมเข้าด้วยกันได้ แต่ละโมดูลเป็นอิสระ — สามารถเพิ่มหรือลบฟังก์ชันได้โดยไม่ส่งผลกระทบต่อระบบที่มีอยู่ ติดต่อ XZH TEST พร้อมระบุความต้องการเฉพาะของคุณเพื่อการกำหนดค่าที่ปรับแต่งได้
คำถามที่ 3: คุณสมบัติด้านความปลอดภัยใดบ้างที่ปกป้องผู้ปฏิบัติงานระหว่างการทดสอบแรงดันไฟฟ้าสูง?
XHGG555 มีระบบความปลอดภัยหลายชั้น: การล็อคเพื่อความปลอดภัย F-U ตรวจสอบการเชื่อมต่อแรงดันไฟฟ้าทำงาน; การล็อคเพื่อความปลอดภัย F-Ohm ตรวจสอบการเชื่อมต่อสายดินปฏิบัติการ; เซ็นเซอร์หน้าสัมผัสประตูจะตัดแรงดันไฟฟ้าสูงโดยอัตโนมัติหากมีการเข้าถึงช่องใส่อุปกรณ์; ปุ่มหยุดฉุกเฉินและสวิตช์ล็อคอยู่ที่แผงด้านหน้า; ตัวบ่งชี้แรงดันตกค้างแสดงสถานะพลังงานที่เก็บไว้; ระบบคายประจุ 72kJ จะต่อลงดินพลังงานที่เก็บไว้โดยอัตโนมัติภายใน 1 วินาทีหลังจากไฟฟ้าดับ; หม้อแปลงแยก (5kVA) แยกวงจรการวัดออกจากแหล่งจ่ายไฟหลัก; และ RCD, การป้องกันแรงดันเกิน และการป้องกันแรงดันต่ำกว่าปกติ จะตรวจสอบอินพุตพลังงานอย่างต่อเนื่อง
คำถามที่ 4: ฉันต้องซื้อยานพาหนะหรือไม่ หรือสามารถติดตั้งระบบในยานพาหนะที่มีอยู่ของฉันได้?
มีทั้งสองทางเลือก XZH TEST สามารถจัดหาโซลูชันแบบครบวงจรที่สมบูรณ์ รวมถึงยานพาหนะพร้อมระบบทดสอบที่ติดตั้งไว้ล่วงหน้า ทดสอบ และส่งมอบพร้อมใช้งานแล้ว นอกจากนี้ หากคุณมียานพาหนะในกองยานที่มีอยู่พร้อมพื้นที่ภายในที่เหมาะสม XZH TEST สามารถออกแบบและติดตั้งระบบทดสอบให้พอดีกับขนาดเฉพาะของยานพาหนะของคุณได้ ความยืดหยุ่นนี้ช่วยให้มั่นใจได้ว่าโซลูชันจะตรงกับข้อกำหนดในการปฏิบัติงานและงบประมาณของคุณ ติดต่อเราพร้อมระบุข้อมูลจำเพาะของยานพาหนะของคุณเพื่อขอข้อเสนอการติดตั้งที่ปรับให้เหมาะสม
คำถามที่ 5: ปริมาณการสั่งซื้อขั้นต่ำและระยะเวลาในการจัดส่งคือเท่าใด?
ปริมาณการสั่งซื้อขั้นต่ำคือ 1 หน่วย ระยะเวลาในการจัดส่งคือ 1-3 เดือน ขึ้นอยู่กับระดับของการปรับแต่งที่ต้องการ — การกำหนดค่าการวินิจฉัยความผิดพลาดของสายเคเบิลมาตรฐานจะจัดส่งเร็วกว่า ในขณะที่การรวมระบบหลายระบบที่ปรับแต่งอย่างสูงต้องใช้เวลาในการวิศวกรรมและการประกอบเพิ่มเติม ระบบแต่ละระบบจะถูกบรรจุหีบห่อสำหรับการขนส่งระหว่างประเทศอย่างปลอดภัย ความสามารถในการจัดหาต่อปีคือ 2,000 หน่วย เงื่อนไขการชำระเงินคือ T/T ติดต่อ XZH TEST เพื่อขอใบเสนอราคาโดยละเอียดตามข้อกำหนดการกำหนดค่าเฉพาะของคุณ
เกี่ยวกับ XZH TEST
XZH TEST เป็นผู้ผลิตมืออาชีพที่เชี่ยวชาญด้านการทดสอบสายเคเบิล การตรวจจับความผิดพลาด และโซลูชันการวินิจฉัยแรงดันไฟฟ้าสูงสำหรับบริษัทสาธารณูปโภคไฟฟ้า โรงงานอุตสาหกรรม และบริษัทบริการทดสอบทั่วโลก ตั้งแต่เครื่องมือพกพาแต่ละชิ้นไปจนถึงระบบติดตั้งบนยานพาหนะที่รวมเข้าด้วยกันอย่างสมบูรณ์ XZH TEST นำเสนอโซลูชันที่เป็นนวัตกรรม เชื่อถือได้ และปรับแต่งได้สำหรับการใช้งานบำรุงรักษาโครงข่ายสายเคเบิลที่ต้องการมากที่สุด
ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการห้องปฏิบัติการทดสอบเคลื่อนที่ของคุณ
