เครื่องทดสอบการป้องกันเรลเล่ยแบบเฟสเดียว สําหรับการทดสอบการฉีดเฉพาะระดับสอง

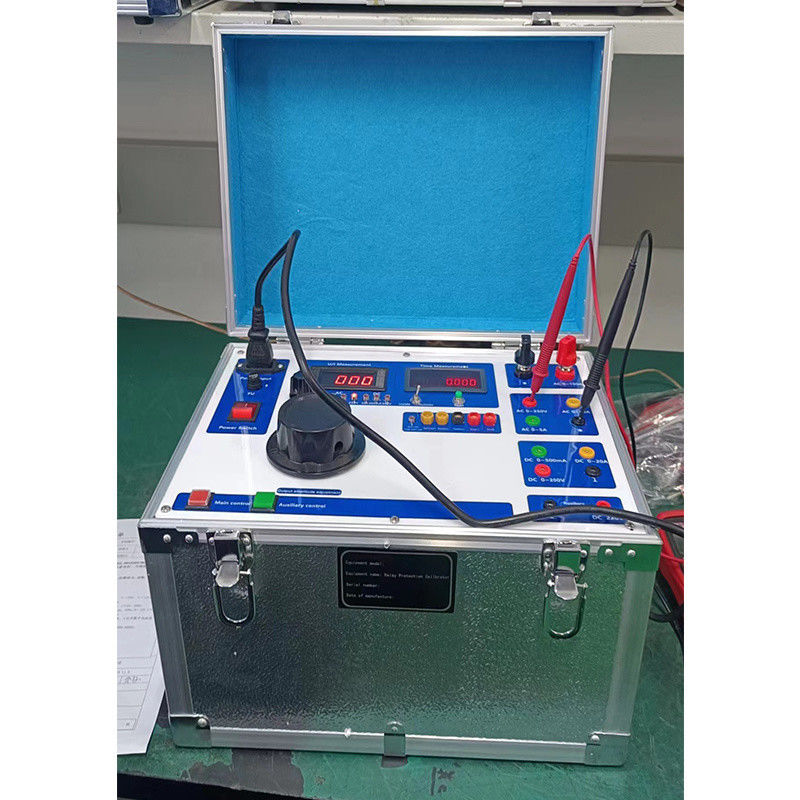

XHJB612 เครื่องทดสอบการป้องกันรีเลย์เฟสเดียวสำหรับการทดสอบการฉีดรองที่แม่นยำ



ฟังก์ชันหลัก
☆ต้องใช้แหล่งจ่ายไฟ AC220V เฟสเดียว โดยใช้แผง PVC ที่สวยงามและสง่างาม
☆มีเอาต์พุต mA ซึ่งสามารถตอบสนองการทดสอบรีเลย์แบบโพลาไรซ์ สัญญาณ และอื่นๆ
☆มีมิเตอร์มิลลิวินาทีดิจิทัลในตัวพร้อมขั้วต่อมิเตอร์เริ่มต้นและหยุด
☆พร้อมเสียงและไฟแจ้งเตือนสำหรับหน้าสัมผัสการทำงาน ฯลฯ
☆ทำขึ้นเป็นพิเศษด้วยแชสซีโลหะผสมอลูมิเนียมความแข็งแรงสูง พกพาสะดวกและขนส่งง่าย
☆การใช้งานแผงควบคุมนั้นง่ายและง่ายต่อการเรียนรู้ และการเดินสายไฟก็ชัดเจน ทำให้สะดวกสำหรับการทำงานในสถานที่

1	แหล่งจ่ายไฟ	AC220V±10%,  50Hz
2	เอาต์พุต วงจรหลัก	เอาต์พุต AC: กระแสไฟ: 0-5A 0-50A 0-150A แรงดันไฟฟ้า: 0-250V ปรับได้ต่อเนื่อง
3		เอาต์พุต DC: แรงดันไฟฟ้า: 0-250V กระแสไฟ: 0-20A 0-500mA
4		การวัดเวลา: 0-99.99S
5	ช่วงการวัด	แรงดันไฟฟ้า: 0~500V 0.5%RD±2d
6		กระแสไฟ: 0~5A 0~50A 0~150A 0.5%RD±2d
7		ช่วงเวลาการวัด: 0.01~99.99S

วิธีการใช้งาน
1 การตรวจสอบหรือการเตรียมการก่อนใช้งาน
ก่อนใช้งานเครื่องมือ ควรทำการตรวจสอบด้วยสายตา และควรต่อสายดินของสายไฟสามแกนให้เชื่อถือได้ เปิดสวิตช์ไฟ จากนั้นทดสอบการเปิดเครื่องมือ ในเวลานี้ มิเตอร์ทั้งสองควรเปิดอยู่ และแตะปุ่ม "Output Selection" ด้วยมือของคุณ ไฟแสดงสถานะเอาต์พุตควรเป็นปกติจากซ้ายไปขวา
2 การทำงานของเอาต์พุตแรงดันไฟฟ้าวงจรหลัก
เลือกสถานะเอาต์พุตในช่วง "AC0-250V" กด "สวิตช์ควบคุมเอาต์พุต" ของวงจรหลักที่มุมล่างซ้ายของห้องทดสอบ และค่อยๆ ปรับปุ่มขนาดใหญ่ของตัวควบคุมแรงดันไฟฟ้า มิเตอร์แรงดันไฟฟ้า/แอมมิเตอร์ควรแสดงแรงดันไฟฟ้า AC "0~250V" หากต้องการส่งออก "DC0~300V" ให้เลือกสถานะเอาต์พุตในช่วง "DC0~250V" และวิธีการปรับจะเหมือนกับด้านบน
3 การทำงานของเอาต์พุตกระแสไฟวงจรหลัก
เลือกสถานะเอาต์พุตในช่วง "AC0~5A" กด "สวิตช์ควบคุมเอาต์พุต" ของวงจรหลัก และค่อยๆ ปรับปุ่มควบคุมแรงดันไฟฟ้า ในเวลานี้ แรงดันไฟฟ้า/แอมมิเตอร์ควรแสดงกระแสไฟ "0~5A" และการปรับกระแสไฟอื่นๆ จะคล้ายกับวิธีนี้
4 ตัวอย่างการใช้งาน:
4.1 การทดสอบการรับและปล่อยรีเลย์แรงดันไฟฟ้า
ขั้นแรก ให้วางเครื่องมือในสถานะพร้อม เชื่อมต่อขดลวดรีเลย์ภายใต้การทดสอบเข้ากับขั้วต่อเอาต์พุตแรงดันไฟฟ้าที่เกี่ยวข้อง กดสวิตช์ "การควบคุมเอาต์พุตวงจรหลัก" และค่อยๆ ปรับปุ่มขนาดใหญ่เพื่อให้แรงดันไฟฟ้าขาออกเพิ่มขึ้นอย่างต่อเนื่อง เมื่อรีเลย์ปิด ให้บันทึกแรงดันไฟฟ้าปิด จากนั้นปรับปุ่มขนาดใหญ่ในทิศทางตรงกันข้ามจนกว่ารีเลย์จะถูกปล่อย และบันทึกแรงดันไฟฟ้าปล่อย จากสิ่งนี้ สามารถคำนวณค่าสัมประสิทธิ์การคืนค่าของรีเลย์ที่ทดสอบได้ หากรีเลย์ภายใต้การทดสอบเป็นรีเลย์แรงดันไฟฟ้าเกิน ให้ดำเนินการในทิศทางตรงกันข้าม
4.2 การทดสอบค่าการตั้งค่ารีเลย์กระแสไฟ
ถอดรีเลย์ภายใต้การทดสอบออกจากสาย เชื่อมต่อกับขั้วต่อเอาต์พุตกระแสไฟของเครื่องมือ เลือกช่วงกระแสไฟขาออกที่เหมาะสม เช่น "0~5A" หรือ "0~100A" กดสวิตช์ "Output Control" และค่อยๆ ปรับปุ่มสูงสุด หมุนปุ่มไปที่การทำงานของรีเลย์ สังเกตค่าแรงดันไฟฟ้า/แอมมิเตอร์ และตัดสินการทำงานของรีเลย์
4.3 การกำหนดเวลาหน่วงเวลาของรีเลย์เวลา
เชื่อมต่อรีเลย์ภายใต้การทดสอบเข้ากับขั้วต่อเอาต์พุต (แรงดันไฟฟ้าใช้งานคือ AC หรือ DC ตามข้อกำหนดของรีเลย์) ปรับเป็นค่าการทำงานที่กำหนด และคืนค่าหลังจากไฟดับ เชื่อมต่อหน้าสัมผัสการเคลื่อนที่และการปิดหน่วงเวลาของรีเลย์ภายใต้การทดสอบเข้ากับขั้ว II และ ⊥ กดสวิตช์ "การควบคุมเอาต์พุต" ขดลวดรีเลย์จะได้รับแรงดันไฟฟ้าใช้งานที่กำหนด และเริ่มนาฬิกาจับเวลาในเวลาเดียวกัน หลังจากเวลาหน่วงเวลา นาฬิกาจับเวลาจะหยุดนับ ในเวลานี้ นาฬิกาจับเวลา ตัวเลขที่แสดงคือเวลาปิดหน่วงเวลาของรีเลย์เวลา หากคุณต้องการวัดการปล่อยหน่วงเวลา หลักการจะเหมือนกับก่อนหน้านี้ และการเดินสายไฟจริงจะกลับกัน
4.4 การทดสอบรีเลย์กลาง (พร้อมขดลวดค้าง)
กำหนดว่าโหมดการทำงานแบบใด (การทำงานของแรงดันไฟฟ้าหรือกระแสไฟ) และโหมดการค้างแบบใด (การค้างแรงดันไฟฟ้าหรือกระแสไฟ) ที่รีเลย์ภายใต้การทดสอบเป็น ตัวอย่างเช่น การทำงานของกระแสไฟ การบำรุงรักษาแรงดันไฟฟ้า (รีเลย์ DC) เลือกช่วงเอาต์พุตกระแสไฟ DC (0~500mA หรือ 0~5A) กดสวิตช์ "Output Control" ค่อยๆ ปรับปุ่มขนาดใหญ่ไปที่การทำงานของรีเลย์ และสังเกตกระแสไฟที่เคลื่อนที่ จากนั้นเชื่อมต่อเอาต์พุตวงจรเสริมเข้ากับขั้วขดลวดค้างรีเลย์ ค่อยๆ ปรับปุ่มขนาดเล็กไปที่พิกัดรีเลย์ จดค่าแรงดันไฟฟ้าค้าง และกำหนดคุณภาพของรีเลย์ตามเงื่อนไขการทำงานหรือการค้าง
กล่าวโดยสรุป ตราบใดที่คุณเชี่ยวชาญความสัมพันธ์ในการแปลงระหว่างเอาต์พุตต่างๆ ของเครื่องมือนี้และเครื่องมือวัด คุณสามารถอนุมานจากตัวอย่างหนึ่งและนำไปใช้อย่างยืดหยุ่นตามเงื่อนไขเฉพาะของรีเลย์ที่กำลังทดสอบ ฉันจะไม่ยกตัวอย่างทีละรายการที่นี่


บรรจุภัณฑ์: กล่องไม้บรรจุโฟม

การขนส่ง: ทางอากาศ ทะเล ด่วน ฯลฯ

เวลาจัดส่ง: 7-10 วันทำการหากมีในสต็อก
