ระบบตรวจสอบความผิดพลาดของเคเบิล Arc-Reflection

Name: ระบบตรวจสอบความผิดพลาดของเคเบิล Arc-Reflection
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

หมายเลขรุ่น:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

พลัง:

ไฟฟ้า

ปรับแต่ง:

ปรับแต่ง

แพคเกจการขนส่ง:

กรณีไม้ส่งออก

เครื่องหมายการค้า:

การทดสอบ XZH

ต้นทาง:

จีน

รหัส HS:

9031809090

สามารถในการผลิต:

2000 ชิ้น / ปี

การปรับแต่ง:

มีอยู่

บริการหลังการขาย:

บริการหลังการขาย

การรับประกัน:

12 เดือน

เน้น:

High Light

เน้น:

เครื่องตรวจสอบความผิดพลาดเคเบิลพกพา

เครื่องตรวจสอบความผิดพลาดของเคเบิลอาร์ค

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วัน

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000 ชิ้น / ปี

คําอธิบายสินค้า

ภาพรวมสินค้า

ระบบการตรวจสอบความผิดพลาดของสายไฟฟ้า Arc-Reflection Cable XZH TEST เป็นแพลตฟอร์มการวินิจฉัยที่บูรณาการอย่างเต็มที่สําหรับเครือข่ายสายไฟฟ้าใต้ดินการผสมผสาน TDR 400 MHz พร้อมเทคโนโลยีการสะท้อน ARC หลายจังหวะที่ได้รับสิทธิบัตร, เครื่องชี้แจงเสียงแม่เหล็กดิจิตอล เครื่องหาท่อสายไฟฟ้าหลายความถี่ และเครื่องผลิตกระแสไฟฟ้าแรงสูงแบบ 2048Jระบบนี้สามารถตรวจสอบความผิดพลาดระดับมืออาชีพ จากการตั้งตั้งก่อนเริ่มต้น ผ่านการกําหนดความแม่นยําในระดับเซนติเมตร. ระบบนี้ถูกออกแบบให้กับทีมงานสาธารณูปโภคพื้นที่, ผู้รับเหมาไฟฟ้า และทีมงานบํารุงรักษาอุตสาหกรรมความแม่นยําการชี้หมายปลาย 2 เมตรการแก้ไขความผิดพลาดอย่างมั่นใจ ด้วยการขุดขุดอย่างน้อย

การตั้งค่าระบบ

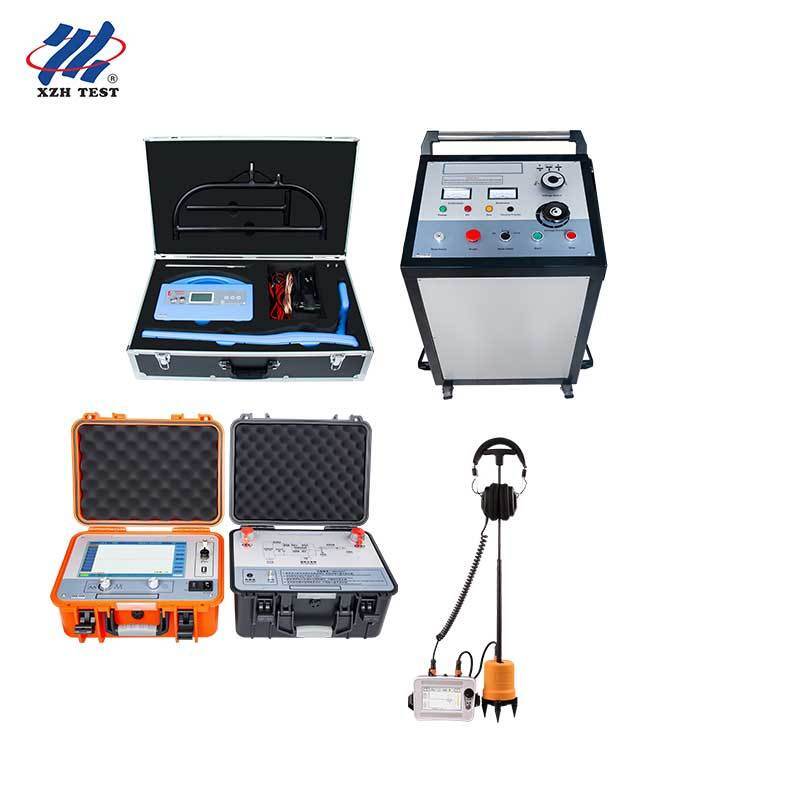

ชื่อสินค้า	รุ่น	Qty	คุณสมบัติสําคัญ
เครื่องตรวจสอบความผิดพลาดของสายไฟฟ้า	XHGG502A	1	TDR, ICE, ARM (หลากหลายจังหวะ) 400 MHz ระยะ ≥ 120 km จอสัมผัสขนาด 10.1"
เครื่องชี้แจงความผิดพลาดของเคเบิล	XHDD503C	1	อัตราการปรับปรุงเสียง-แม่เหล็กดิจิตอล ความแม่น <0.2 m IP65
เครื่องหาท่อสายเคเบิล	XHGX507	1	การติดตามเส้นทาง, การวัดความลึก/กระแส, การระบุสายเคเบิล, ความดันขั้นตอน (กรอบ A)
เครื่องกําเนิดแรงกระตุ้น HV (Trolley)	XHHV535-4TSC	1	0?? 32 kV, 2048 J, ธนาคารคอนเดเซเตอร์ 3 ความเร็ว, การออกแบบรถกระบะ

องค์ประกอบระบบ

1. XHGG502A ราคาล็อกเกอร์ความผิดพลาดของเคเบิล (TDR + ARC Reflection)

ระยะความผิดพลาดความละเอียดสูง 400 MHz Multi-Pulse

พื้นที่ตั้งก่อนระดับอุตสาหกรรมที่ทันสมัย พร้อมจอสัมผัส TFT สีเต็มขนาด 10.1 นิ้ว (1024 × 600, 280-nit LED แบ็คไลท์เพื่อการอ่านแสงอาทิตย์โดยตรง) และระบบที่ฝังไว้สําหรับความปลอดภัยการทํางานที่มั่นคงสนับสนุน 3 รูปแบบการทดสอบ: TDR (กระแทกแรงดันต่ํา), ICE (กระแสกระตุ้น) และ ARM ที่ได้รับสิทธิบัตร (วิธีการสะท้อนอาร์คที่มีการยิงหลายครั้ง 8 กระแทก)วิธีหลากหลายแรงผลักดันได้รับ 8 ชุดรูปคลื่นต่อแรงผลักดัน HV เดียว, การกําจัดการขัดขวางการสั่นสะเทือนโคไซน์อย่างมีประสิทธิภาพ และการปรับปรุงการวิเคราะห์ความผิดพลาดความต้านทานสูง000 แผ่นบันทึกคลื่น LV/HV และ > 250 แผ่นบันทึกหลายจังหวะที่มีการส่งออก USB ไปยัง PC. การเก็บตัวอย่างต่อเนื่องแบบอัตโนมัติเต็ม พร้อมการตั้งระยะทางอัตโนมัติและการวิเคราะห์รูปคลื่น

อัตราการเก็บตัวอย่าง:1 MHz ¥ 400 MHz
รูปแบบการทดสอบTDR, ICE (กระแสแรงกระแทก) ARM (การสะท้อนวงโค 8 กระแทก)
ระยะทาง:≥ 120 km (10 ระยะที่สามารถเลือก)
ความละเอียดขั้นต่ํา:00.07 เมตรพื้นที่ทดสอบตาบอด:≤ 10 m
ความผิดพลาดการวัด:≤±(0.5% × L+1 m)
อัมพลิทูด์ของกระแทก300 V ± 15%
แสดง:10.1-inch TFT touch, 1024×600, 280-nit แสงอาทิตย์มองเห็น
น้ําหนัก:4.7 กิโลกรัม (L358 × W284 × H168 มม.)

2. XHDD503C ราคาแบนไพน์พอยเนอร์ความผิดพลาดเคเบิล

การสอดคล้องเสียง-แม่เหล็ก ราคา 0.2 m

เครื่องหมายดิจิทัลมืออาชีพ ใช้การปะสมเสียง-แม่เหล็ก เพื่อหาจุดผิดพลาดที่แม่นยําไซนัลเสียง (บด) และสัญญาณไฟฟ้าแม่เหล็กกระจายจากจุดผิดพลาดในความเร็วที่แตกต่างกันตัวชี้วัดจับได้ทั้งผ่านเซ็นเซอร์พื้นที่แยกหลายชั้น IP65 ของมันคํานวณความแตกต่างเวลาในเวลาจริงและแสดงรูปคลื่นแบบสองช่องที่ซินโครเนียมบนจอจอ 5 นิ้วที่มองเห็นแสงอาทิตย์มีลักษณะการลดเสียงเบื้องหลัง BNR, ลดเสียงเงียบ, สภาพกรองที่เลือกได้สี่แบบ (All-pass/low-pass/high-pass/band-pass) และการแสดงเบี่ยงเบนเส้นทางการเพิ่มอัตราการออกเสียง 16 ระดับ (0-112 dB) ด้วยการปรับช่อง 8 ระดับและการปรับอัตราการเพิ่มอัตราการออกเสียงแม่เหล็ก.

ความแม่นยําทางเสียงและแม่เหล็ก:<0.2 mความแม่นยําของ Path ID:<0.5 m
การกรอง:All-pass (100?? 1600 Hz), Low-pass (100?? 300 Hz), High-pass (160?? 1600 Hz), Band-pass (200?? 600 Hz)
การเพิ่มผลิต:16 ระดับ (0-112 dB)อุปทานการออก:350 Ω
แสดง:LCD 5 นิ้วสัมผัส เห็นแสงแดด
แบตเตอรี่:4×18650 ลิทธิียม > 8 ชั่วโมง
การป้องกัน:IP65 กันน้ํา, เซ็นเซอร์แยกทางกายภาพหลายชั้น
น้ําหนัก:6.5 กิโลกรัม (428L × 350W × 230H มม.)

3. XHGX507 √ ตําแหน่งท่อสายเคเบิล (Route Tracer)

การติดตามเส้นทาง การวัดความลึกและกระแสไฟฟ้า การระบุสายไฟฟ้า

ระบบส่งและรับไฟฟ้าแม่เหล็กหลายความถี่ สําหรับการติดตามเส้นทางสายไฟฟ้าใต้ดิน การวัดความลึก การวัดกระแสไฟฟ้า และการระบุสายไฟฟ้าเครื่องส่งฉีดสัญญาณไซนูโซอิดที่มั่นคงเข้าไปในเคเบิลที่กําลังทดสอบผ่านการเชื่อมต่อตรงเครื่องรับส่งให้บริการบาร์กราฟ, การแนะทางลูกศร, และคําสั่งเสียงสําหรับการทํางานโดยคนเดียวรองรับสี่ความถี่ที่ทํางานบวกการตรวจจับ 50 Hz ที่ไม่ทํางาน, สี่โหมดแอนเทนเน่ (คลอง / ภูเขา / ความตึงเครียด / กระแสปุ่ม) และออห์มเมตรที่ติดตั้งสําหรับการวัดความต้านทานวงจร. รวมถึงกรอบ A สําหรับความตึงเครียดระดับความตึงเครียดพื้นที่ตั้งตําแหน่งถึง 2 MΩ ไปยังพื้นดิน.

ความถี่ที่ใช้งาน:815 Hz, 8 kHz, 33 kHz, 83 kHz + ป้า 50 Hz
ความลึกการตรวจจับ:สูงถึง 10 เมตรระยะทางสูงสุด:15 กม. (การเชื่อมต่อตรง)
รูปแบบแอนเทนนา:หุบเขา (ศูนย์) คริม (ยอด) ความดันขั้นตอน กระแสคลัมป์ (กรอบ A)
การควบคุมเพิ่มขึ้นคู่มือ ระยะไดนามิก 100 เดซิเบลแสดง:0 ₹ 999 ดิจิตอล + แผนบาร์กราฟ
ระยะเวลาใช้งานแบตเตอรี่:ขั้นต่อเนื่อง > 8 ชั่วโมง ระยะต่อเนื่อง > 16 ชั่วโมง
ความหนักที่ตรงกัน:5 Ω ∙ 3000 Ωความแม่นยําLF ± ((1 ̇5) % RF ± ((5 ̇12) %

4. XHHV535-4TS เครื่องผลิตแรงกระชับสูงแบบรถตู้

2048J แหล่งพลังงานแรงกระตุ้นติดรถขนส่ง พร้อมธนาคารคอนเดสซิเตอร์ 3 ความเร็ว

เครื่องกําเนิดแรงกระตุ้นระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับอุปกรณ์ปล่อยอัตโนมัติ, และการสลับระดับแรงดันในรถเข็นเดียว. ส่ง 02048 J ในแต่ละระดับแรงดันกับกระแสไฟฟ้าที่เผาไหม้สูงถึง 240 mA สําหรับการปรับอาการผิดพลาด. รองรับการก่อการร้ายเพียงครั้งเดียว, จักรยาน,และโหมดการทํางานแบบ DC ด้วยการกําหนดเวลาการกระแทกอัตโนมัติ 6 7 วินาทีมีล็อคความปลอดภัยเริ่มต้นจากศูนย์ การป้องกันความแรงดันเกิน / ความร้อนเกิน / ความร้อนเกิน การปล่อยอัตโนมัติหลังการทํางาน และห้อง IP54ปฏิบัติหน้าที่เป็นเครื่องกําเนิดกระแสไฟฟ้าสําหรับการระบุความผิดพลาดและเครื่องทดสอบความแรงดันต่อเนื่อง (0?? 32 kV, 020 A)

ความดันกระตุ้น:0?? 8 kV / 0?? 16 kV / 0?? 32 kV (สามารถปรับเกียร์ 3)
ธนาคารคอนเดเซเตอร์:64 มิกรอฟ / 8 คีโวลต์ 16 มิกรอฟ / 16 คีโวลต์ 4 มิกรอฟ / 32 คีโวลต์
พลังงานการปล่อย:0·2048 J ในแต่ละระดับความดัน
ปัจจุบันการเผาไหม้:240 mA @ 8 kV 120 mA @ 16 kV
ความปลอดภัย:อัตราการล็อคการเริ่มต้นที่ 0 อัตราการปล่อยอัตโนมัติ อัตราความร้อนเกิน 85 °C IP54
ขนาด:550L × 500W × 1000H มมน้ําหนัก:≤ 130 kg
พลังงานไฟฟ้า:AC 220 V ± 10%, 50 Hz ± 2 Hz

รายละเอียดระบบครบถ้วน

ปริมาตร	รายละเอียด
รูปแบบระบบ	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
TDR ความถี่ในการเก็บตัวอย่าง	1 MHz ¥ 400 MHz
ระยะก่อนการตั้ง	≥ 120 กม.
การแก้ไขก่อนการจัดตั้ง	0.07 m (บริเวณตาบอด ≤ 10 m)
การ ระบุ ความ ถูกต้อง	<0.2 m (เสียง-แม่เหล็ก)
ความลึกในการตรวจสอบเส้นทาง	สูงสุด 10 m (ระยะทางสูงสุด 15 km)
โลตติกการกระตุ้น	0·32 kV (3-เกียร์: 8/16/32 kV)
พลังงานการปล่อย	02048 J (ต่อระดับความดัน)
ประเภทของเครื่องผลิตกระแสไฟฟ้า	โทรลี่คาร์ตติดตั้ง, 3 ความเร็วธนาคาร capacitor
ยี่ห้อ	การทดสอบ XZH
สาเหตุ	จีน
การรับรอง	CE, ISO
การรับประกัน	12 เดือน

กระบวนการทํางานการตั้งตําแหน่งความผิดพลาดที่สมบูรณ์

การทดสอบความละเอียดของสายเคเบิลและการระบุความผิดพลาดทําการวัดความต้านทานการกันความร้อนเบื้องต้นเพื่อยืนยันความเป็นอยู่ของความผิดพลาดและระบุประเภท (ความต้านทานสูง/ต่ํา, วงจรเปิด/สั้น, flashover)
การตั้งตําแหน่งก่อนความผิดพลาด (XHGG502A)เชื่อมต่อ TDR พรีโลเคเตอร์ ใช้ LV พลัสสําหรับความต้านทานต่ํา / ความผิดปกติเปิด หรือ ARM พลัสหลาย ARC การสะท้อนสําหรับความต้านทานสูง / ความผิดปกติ flashoverอุปกรณ์จะจับ 8 ชุดรูปคลื่นโดยอัตโนมัติต่อแรงกระตุ้น HV เดียวสําหรับการตีความระยะทางที่น่าเชื่อถือ.
การติดตามเส้นทางและการระบุสายไฟฟ้า (XHGX507)ใช้เครื่องตรวจจับท่อสายไฟ เพื่อติดตามเส้นทางสายไฟที่แม่นยํา วัดความลึกของการฝัง และระบุสายไฟที่เป้าหมายได้อย่างชัดเจน จากกระดุม
การผลิตแรงกระตุ้นกระตุ้น (XHHV535-4TSC)ใช้การกระตุ้นความดันสูงเป็นระยะเวลาในระดับความดันที่เลือก เพื่อสร้างสัญญาณเสียงและไฟฟ้าแม่เหล็กที่สามารถตรวจสอบได้ที่จุดผิดพลาดเพื่อการกําหนดจุด
การกําหนดตําแหน่งอย่างแม่นยํา (XHDD503C)เดินเส้นทางสายไฟที่ระบุด้วยเครื่องชี้แจงเสียงแม่เหล็กมอนิโตร 4 แสดงความแตกต่างในเวลาพร้อมกัน จุดที่ความช้าของเวลาเสียง-แม่เหล็กเข้าใกล้ศูนย์คือตรงเหนือความผิดพลาด, ภายใน <0.2 ม.
ซ่อมแซมเคเบิลและทดสอบใหม่ขุดที่จุดที่กําหนดไว้อย่างแม่นยํา ซ่อมสายไฟฟ้า และตรวจสอบการกลับมาใช้งานด้วยการทดสอบการปิดท้าย เพื่อยืนยันความสมบูรณ์แบบในการทํางาน

คํา ถาม ที่ ถาม บ่อย

Q1: วิธีการสะท้อน ARC หลายจังหวะสามารถจัดการกับประเภทความผิดพลาดอะไรที่ TDR ปกติไม่สามารถจัดการได้?

วิธีการสะท้อน ARC 8 อัตรา (ARM) บน XHGG502A ถูกออกแบบมาโดยเฉพาะสําหรับความต้านทานสูงและความผิดพลาด flashover ที่ผลิตการสะท้อนที่อ่อนแอหรือไม่ชัดเจนภายใต้ TDR มาตรฐานไม่เหมือนกับวิธีการผลักดันระดับสอง ที่ต่อสู้กับการแทรกแซงการสั่นสะเทือนโคไซโนส, ARM จับ 8 ชุดรูปร่างคลื่นต่อกระแทก HV เดี่ยว ✓ รับประกันเสียงสะท้อนความผิดหลายครั้งที่สะอาดและสามารถตีความได้ ไม่ว่าจะเป็นความยาวของสายไฟฟ้า, ระยะทางความผิด, หรือระยะเวลาหมุนนี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสําหรับความผิดพลาดการเข้าของน้ําในสายไฟเคเบิลที่กันน้ําจากกระดาษและความผิดพลาด sheath impedance สูง.

Q2: ข้อดีของเครื่องผลิตแรงกระตุ้น HV แบบรถขนส่งเหนือหน่วยพกพาคืออะไร?

การออกแบบรถขนของ XHHV535-4TSC ผสมผสานผลิตพลังงานสูงของเครื่องผลิตไฟฟ้าระดับห้องปฏิบัติการ (2048 J ที่ 32 kV) กับการเคลื่อนไหวในสนาม การออกแบบรถขนล้อ (550 × 500 × 1000 มม≤130 kg) สามารถขนส่งผู้ประกอบการคนเดียวผ่านสถานที่ทํางานในขณะที่จัดเก็บธนาคาร capacitor เปลี่ยนแปลง 3 ความเร็ว (4/16/64 μF) และให้บริการ 3 รูปแบบการทํางาน, วงจรอัตโนมัติในระยะเวลา 6?? 7 วินาที, และ DC ทนการทดสอบแรงดัน) การปล่อยอัตโนมัติที่บูรณาการ, การเริ่มต้นศูนย์ interlock, และ IP54 กล่องเกินความปลอดภัยและความสามารถของหน่วยพกพา

Q3: ระบบนี้สามารถใช้งานโดยเทคนิคเดียวในพื้นที่ได้หรือไม่?

ใช่ แต่ละส่วนประกอบถูกออกแบบให้ใช้งานกับผู้ใช้งานคนเดียว ด้วยอินทิอุติชั่น อินเตอร์เฟซจอสัมผัส (10.1 นิ้วบนตัวตั้งตําแหน่งล่วงหน้า 5 นิ้วบนตัวชี้หมาย) และการนําทางกราฟิกXHGX507 ตําแหน่งท่อสายเคเบิลให้บริการบาร์กราฟ, ลูกศร, และคําสั่งเสียง ️ 1 คนสามารถดําเนินการตามเส้นทางและการวัดความลึกกระแสการทํางานที่สมบูรณ์แบบ. เครื่องผลิตกระแสไฟฟ้า XHHV535-4TSC มีล้อสําหรับการตั้งตําแหน่งง่ายสําหรับ 1 คน.แนะนําให้มีลูกเรือ 2 คน เพื่อความปลอดภัยในระหว่างการทํางานแบบแรงดันสูง ตามโปรโตคอลความปลอดภัยของอุปกรณ์สาธารณะมาตรฐาน.

Q4: มีการฝึกอบรม, เอกสาร, และการสนับสนุนหลังการขายอย่างไร?

XZH TEST ให้คู่มือการใช้งานภาษาอังกฤษที่ครบถ้วน การใช้งานในสถานที่ และการฝึกอบรมผู้ใช้งานตามคําขอกับทุกระบบ การรับประกันมาตรฐาน 12 เดือนครอบคลุมความบกพร่องในการผลิต,พร้อมการรับประกันและสัญญาการบริการที่ขยายออกไป มีการสนับสนุนทางเทคนิคทางไกลผ่านอีเมล, การโทรวีดีโอและโทรศัพท์สายเคเบิลการก่อดินป้องกัน (5 m), แคลมปับ (Φ150 มิลลิเมตร), A-frame สําหรับการตรวจสอบระดับความดัน, ชาร์จ, และสายเชื่อม.

Q5: เวลาในการจัดส่ง, การบรรจุ, และความสามารถในการจัดจําหน่ายคืออะไร?

การจัดส่งตามมาตรฐานคือ 5-8 วันทําการหลังจากยืนยันการสั่งซื้อส่วนประกอบของระบบแต่ละชิ้นถูกบรรจุเป็นส่วนตัวในกระเป๋าไม้เสริมเหล็กประเภทการส่งออก ที่มีผงปูนภายในเพื่อรับรองการเดินทางระหว่างประเทศที่ปลอดภัยจํานวนการสั่งซื้อขั้นต่ํา 1 หน่วย โดยมีเงื่อนไขการชําระเงิน T/T ความจุในการจําหน่ายรายปี 2,000 ชุด รับประกันความพร้อมสําหรับการซื้อแต่ละรายการและโปรแกรมการจัดซื้อขนาดใหญ่

การบรรจุและการจัดส่ง

รายการ	รายละเอียด
การบรรจุ	กล่องไม้เสริมเหล็กประเภทการส่งออกที่มีผงผงภายใน
ระยะเวลาการจัดส่ง	5 8 วันทําการ
ความสามารถในการจําหน่าย	2, 000 ชุดต่อปี
จํานวนการสั่งซื้อขั้นต่ํา	1 หน่วย
เงื่อนไขการจ่ายเงิน	T/T
การรับประกัน	12 เดือน
