| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | XHYZ1668A |

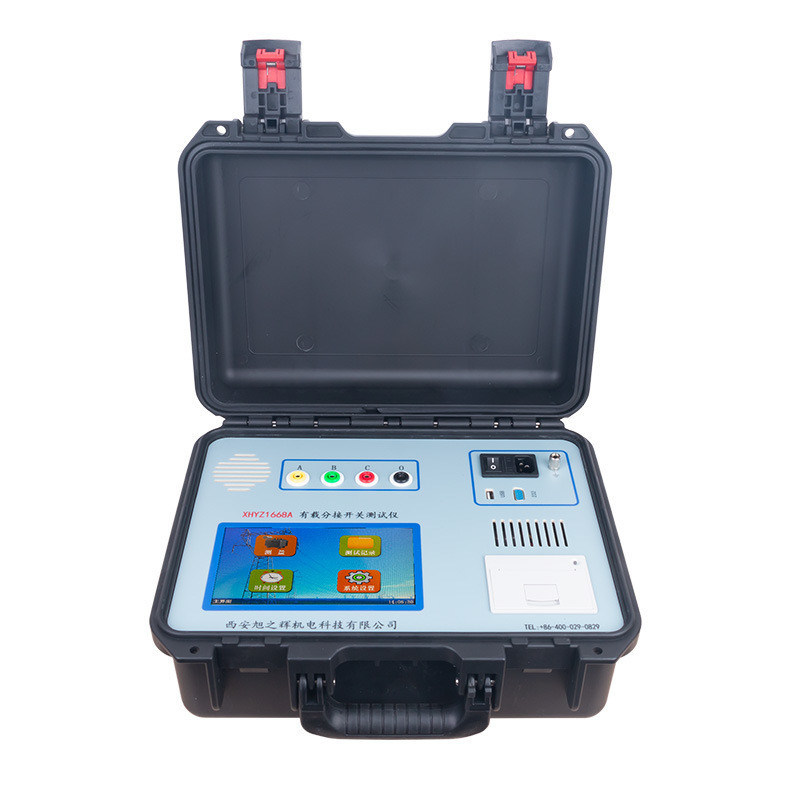

XZH TEST เครื่องทดสอบ Tap-Changer แบบพกพาดิจิทัลสำหรับหม้อแปลงไฟฟ้าแบบ On-Load รวดเร็วและแม่นยำ
Tap-changer แบบ on-load เป็นส่วนที่เคลื่อนที่ได้เพียงส่วนเดียวที่เชื่อมต่อกับวงจรหม้อแปลงไฟฟ้า ดังนั้นการตรวจจับ tap-changer แบบ on-load จึงได้รับความสนใจมากขึ้นเรื่อยๆ ใน "ขั้นตอนการจัดการและการทดสอบเชิงป้องกันสำหรับอุปกรณ์ไฟฟ้า" กำหนดให้ตรวจสอบลำดับการทำงานและเวลาในการสลับของ tap-changer แบบ on-load
เครื่องทดสอบ tap-changer แบบ on-load ของหม้อแปลงไฟฟ้า XHYZ1668A ส่วนใหญ่ใช้ในการวัดรูปคลื่นการเปลี่ยนผ่าน, เวลาการเปลี่ยนผ่าน, ค่าความต้านทานชั่วขณะ, และการซิงโครไนซ์สามเฟสของ tap-changer แบบ on-load
1. เครื่องมือมีกระแสไฟขาออกขนาดใหญ่และมีน้ำหนักเบา
2. เอาต์พุตกระแสไฟสองขั้นตอน, ช่วงการทดสอบกว้างขึ้นและเสถียรภาพสูงขึ้น
3. สามารถคำนวณค่าความต้านทานการเปลี่ยนผ่านและเวลาการเปลี่ยนผ่านได้โดยอัตโนมัติ
4. มีวงจรป้องกันที่สมบูรณ์แบบและความน่าเชื่อถือสูง
5. จอ LCD ขนาดใหญ่ 5.7 นิ้ว ใช้งานง่ายในสถานที่
6. ฟังก์ชันการจัดเก็บข้อมูลแบบ U disk สามารถจัดเก็บข้อมูลรูปคลื่นได้มากขึ้น
7. แป้นพิมพ์และปุ่มหมุนแบบปุ่มเดียวทำงานแยกกัน ทำให้เครื่องมือใช้งานได้สะดวกยิ่งขึ้น
| กระแสไฟขาออก | 1.0A,0.5A,0.2A |
| ช่วงการทดสอบ | ความต้านทานการเปลี่ยนผ่าน:0.3Ω~20Ω(1.0A) 5Ω~40Ω(0.5A) 20Ω~100Ω(0.2A) เวลาการเปลี่ยนผ่าน: 0~320ms |
| แรงดันไฟฟ้าวงจรเปิด | 24V |
| ความแม่นยำในการทดสอบ | ความต้านทานการเปลี่ยนผ่าน: ± (5% ของการอ่าน ±0.1Ω) เวลาการเปลี่ยนผ่าน: ± (0.1% ของการอ่าน ±0.2ms) |
| อัตราการสุ่มตัวอย่าง | 20kHz |
| โหมดการจัดเก็บ | การจัดเก็บในเครื่อง |
| อุณหภูมิแวดล้อม | -10 ° C ~ 50 ° C |
| ความชื้นแวดล้อม | ≤85%RH |
| แหล่งจ่ายไฟในการทำงาน | AC220V±10% |
| ความถี่ไฟฟ้า | 50±1Hz |
| ขนาด | ตัวเครื่อง: 360*290*170 (มม.) กล่องสายไฟ:360*290*170(มม.) |
| น้ำหนัก | ตัวเครื่อง 6.15KG , กล่องสายไฟ 4.55KG |
