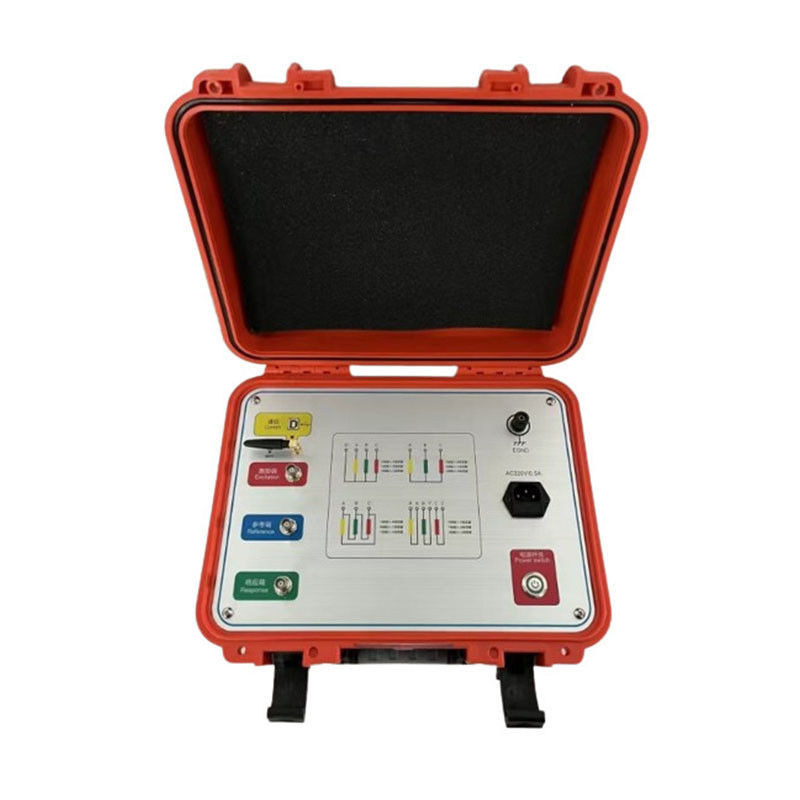

เครื่องวิเคราะห์ความถี่ของแทรนฟอร์ม Winding Sweep สําหรับบริการหลังการขาย

เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลงไฟฟ้าสามารถตัดสินข้อบกพร่องภายในของหม้อแปลงไฟฟ้าได้อย่างแม่นยำ โดยพิจารณาจากการวัดค่าพารามิเตอร์ลักษณะเฉพาะของขดลวดภายในของหม้อแปลงไฟฟ้า และวิธีการวิเคราะห์การตอบสนองความถี่ (FRA) ของข้อบกพร่องภายใน ซึ่งปัจจุบันประเทศที่พัฒนาแล้วกำลังพัฒนาและปรับปรุงให้สมบูรณ์
หลังจากออกแบบและผลิตหม้อแปลงไฟฟ้าแล้ว จะมีการกำหนดขดลวดและโครงสร้างภายใน ดังนั้น สำหรับขดลวดหม้อแปลงไฟฟ้าแบบหลายขดลวด หากระดับแรงดันไฟฟ้าเท่ากันและวิธีการพันเหมือนกัน พารามิเตอร์ที่สอดคล้องกัน (Ci, Li) ของแต่ละขดลวดควรเป็นไปตามนั้นแน่นอน ดังนั้น การตอบสนองลักษณะเฉพาะของโดเมนความถี่ของแต่ละขดลวดจึงถูกกำหนด และสเปกตรัมความถี่ระหว่างขดลวดสามเฟสที่สอดคล้องกันสามารถเปรียบเทียบได้
หากหม้อแปลงไฟฟ้ามีไฟฟ้าลัดวงจรระหว่างรอบหรือเฟสในระหว่างการทดสอบ หรือการชนกันระหว่างการขนส่ง ซึ่งส่งผลให้เกิดการเคลื่อนที่สัมพัทธ์ของขดลวด และการเสียรูปของขดลวดเนื่องจากแรงดึงดูดแม่เหล็กไฟฟ้าภายใต้สภาวะไฟฟ้าลัดวงจรและข้อบกพร่องในระหว่างการทำงาน พารามิเตอร์การกระจายของขดลวดหม้อแปลงไฟฟ้าจะได้รับผลกระทบ การเปลี่ยนแปลงเกิดขึ้น ซึ่งจะส่งผลกระทบและเปลี่ยนแปลงลักษณะเฉพาะของโดเมนความถี่ดั้งเดิมของหม้อแปลงไฟฟ้า นั่นคือ การตอบสนองความถี่เปลี่ยนแปลงในแอมพลิจูดและจุดความถี่เรโซแนนซ์เปลี่ยนไป ฯลฯ เครื่องทดสอบขดลวดหม้อแปลงไฟฟ้าที่พัฒนาขึ้นโดยใช้วิธีการวิเคราะห์การตอบสนองเป็นอุปกรณ์ทดสอบแบบไม่ทำลายแบบใหม่สำหรับข้อบกพร่องภายในในหม้อแปลงไฟฟ้า เหมาะสำหรับการตรวจจับข้อบกพร่องโครงสร้างภายในของหม้อแปลงไฟฟ้ากำลังไฟฟ้า 63kV~500kV
เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลงไฟฟ้าจะวัดปริมาณการเปลี่ยนแปลงการตอบสนองของพารามิเตอร์ขดลวดภายในของหม้อแปลงไฟฟ้าในโดเมนความถี่ต่างๆ จากนั้นจึงกำหนดขดลวดภายในของหม้อแปลงไฟฟ้าโดยพิจารณาจากขนาดของการเปลี่ยนแปลง แอมพลิจูดและพื้นที่ของการเปลี่ยนแปลงการตอบสนองความถี่ และแนวโน้มของการเปลี่ยนแปลงการตอบสนองความถี่ ระดับของการเปลี่ยนแปลงสามารถใช้เพื่อพิจารณาว่าหม้อแปลงไฟฟ้าได้รับความเสียหายอย่างร้ายแรงและจำเป็นต้องได้รับการยกเครื่องหรือไม่ โดยพิจารณาจากผลการวัด
สำหรับหม้อแปลงไฟฟ้าที่ใช้งานอยู่ ไม่ว่าจะเคยบันทึกแผนผังลักษณะเฉพาะของโดเมนความถี่ไว้หรือไม่ก็ตาม ก็สามารถตัดสินระดับของข้อบกพร่องได้โดยการเปรียบเทียบความแตกต่างในแผนผังลักษณะเฉพาะระหว่างขดลวดของหม้อแปลงไฟฟ้าที่มีข้อบกพร่อง แน่นอนว่า หากมีการเก็บรักษาไดอะแกรมลักษณะเฉพาะของขดลวดดั้งเดิมของหม้อแปลงไฟฟ้าไว้ จะเป็นพื้นฐานที่แม่นยำและมีประสิทธิภาพมากขึ้นสำหรับสถานะการทำงานของหม้อแปลงไฟฟ้า การวิเคราะห์หลังเกิดอุบัติเหตุ และการบำรุงรักษา
มีเวอร์ชันภาษาอังกฤษ โปรดติดต่อเราเพื่อขอข้อมูลเพิ่มเติม

1. การควบคุมการได้มาซึ่งข้อมูลใช้ไมโครโปรเซสเซอร์ความเร็วสูงและบูรณาการสูง
2. อินเทอร์เฟซ USB สำหรับการสื่อสารระหว่างแล็ปท็อปและเครื่องมือ
3. อินเทอร์เฟซ Bluetooth ไร้สายหรืออินเทอร์เฟซ WIFI ไร้สายสามารถใช้ในการสื่อสารระหว่างแล็ปท็อปและเครื่องมือ อินเทอร์เฟซ WIFI ไร้สายสามารถใช้งานได้ง่ายบนแท็บเล็ตและสมาร์ทโฟน
4. การเคลื่อนที่ของฮาร์ดแวร์ใช้เทคโนโลยีการกวาดความเร็วสูงแบบดิจิทัลเฉพาะ DDS ผ่านการทดสอบ ข้อบกพร่องต่างๆ เช่น การบิด การโป่ง การเปลี่ยนตำแหน่ง การเอียง การเสียรูปของไฟฟ้าลัดวงจรระหว่างรอบ และไฟฟ้าลัดวงจรระหว่างเฟสสามารถวินิจฉัยได้อย่างแม่นยำผ่านการทดสอบ
5. การสุ่มตัวอย่าง A/D แบบสองช่องสัญญาณความเร็วสูง 16 บิต (การทดสอบในสถานที่เปลี่ยนตัวเปลี่ยนแท็ป และเส้นโค้งรูปคลื่นเปลี่ยนแปลงอย่างมาก)
6. แอมพลิจูดเอาต์พุตสัญญาณถูกปรับโดยซอฟต์แวร์ ค่าสูงสุดของแอมพลิจูดสูงสุดคือ ±10V
7. คอมพิวเตอร์วิเคราะห์ผลการทดสอบโดยอัตโนมัติและสร้างเอกสารอิเล็กทรอนิกส์ (Word)
8. เครื่องมือมีฟังก์ชันระบบการวัดคู่ของการวัดการกวาดความถี่เชิงเส้นและการวัดการกวาดความถี่แบบแบ่งส่วน และเข้ากันได้กับโหมดการวัดของโรงเรียนเทคนิคในประเทศสองแห่งในปัจจุบัน
9. ลักษณะเฉพาะของแอมพลิจูด-ความถี่เป็นไปตามข้อกำหนดทางเทคนิคระดับชาติสำหรับเครื่องทดสอบลักษณะเฉพาะของแอมพลิจูด-ความถี่ แกน x (ความถี่) มีสองประเภท: การไล่ระดับเชิงเส้นและการไล่ระดับลอการิทึม ดังนั้น เส้นโค้งที่พิมพ์สามารถเป็นเส้นโค้งการไล่ระดับเชิงเส้นหรือเส้นโค้งการไล่ระดับลอการิทึม ผู้ใช้สามารถเลือกได้ตามความต้องการจริง
10. ระบบวิเคราะห์ข้อมูลการตรวจจับอัตโนมัติ
เปรียบเทียบในแนวนอน ความคล้ายคลึงกันของขดลวดระหว่างสามเฟส A, B และ C
ผลการวิเคราะห์คือ:
ความสอดคล้องกันดีมาก
ความสอดคล้องกันดี
ความสอดคล้องกันไม่ดี
ความสอดคล้องกันไม่ดีมาก
การเปรียบเทียบแนวตั้ง A-A, B-B, C-C ดึงข้อมูลต้นฉบับและข้อมูลปัจจุบันในเฟสเดียวกันเพื่อเปรียบเทียบการเสียรูปของขดลวด
ผลการวิเคราะห์คือ:
ขดลวดปกติ
การเสียรูปเล็กน้อย
การเสียรูปปานกลาง
การเสียรูปอย่างรุนแรง
11. เอกสารอิเล็กทรอนิกส์ Word สามารถสร้างขึ้นโดยอัตโนมัติสำหรับการบันทึกและการพิมพ์
12. เครื่องมือนี้เป็นไปตามเงื่อนไขทางเทคนิคของมาตรฐานพลังงาน DL/T911-2016 "วิธีการวิเคราะห์การตอบสนองความถี่ของการเสียรูปของขดลวดหม้อแปลงไฟฟ้า"

วิธีการสแกน

1. การกระจายการสแกนเชิงเส้น ช่วงการวัดความถี่กวาด: (10Hz)-(10MHz) 40000 จุดความถี่กวาด ความละเอียดคือ 0.25kHz, 0.5kHz และ 1kHz

2. การกระจายการวัดการกวาดความถี่แบบแบ่งส่วน

ช่วงการวัดความถี่กวาด: (0.5kHz)-(1MHz), 2000 จุดความถี่กวาด; (0.5kHz)-(10kHz) (10kHz)-(100kHz) (100kHz)-(500kHz) (500kHz)-(1000kHz)

1. เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลงไฟฟ้าประกอบด้วยส่วนการวัดและส่วนซอฟต์แวร์การวิเคราะห์ ส่วนการวัดถูกควบคุมโดยไมโครคอนโทรลเลอร์ความเร็วสูงและประกอบด้วยการสร้างสัญญาณและการวัดสัญญาณ ส่วนการวัดเชื่อมต่อกับคอมพิวเตอร์แท็บเล็ตผ่านอินเทอร์เฟซ WIFI ไร้สาย ซึ่งไม่ต้องใช้สายไฟและใช้งานง่าย นอกจากนี้ยังสามารถใช้อินเทอร์เฟซ Bluetooth ไร้สายและ USB เพื่อเชื่อมต่อกับแท็บเล็ตหรือคอมพิวเตอร์แล็ปท็อป
2. ในระหว่างกระบวนการทดสอบ จำเป็นต้องถอดเฉพาะบัสบาร์เชื่อมต่อของหม้อแปลงไฟฟ้าเท่านั้น และการทดสอบทั้งหมดสามารถทำได้โดยไม่ต้องแขวนฝาครอบหรือถอดหม้อแปลงไฟฟ้า
3. เครื่องมือมีฟังก์ชันการวัดระบบการวัดการกวาดความถี่เชิงเส้นที่หลากหลาย ความถี่ในการสแกนการวัดการกวาดเชิงเส้นสูงถึง 10MHz ช่วงเวลาการกวาดความถี่สามารถแบ่งออกเป็น 0.25kHz, 0.5kHz และ 1kHz ซึ่งให้การวิเคราะห์การเสียรูปของหม้อแปลงไฟฟ้ามากขึ้น
4. เครื่องมือมีความชาญฉลาดสูง ใช้งานง่าย และมีฟังก์ชันมากมาย เช่น การปรับช่วงอัตโนมัติและการปรับความถี่ในการสุ่มตัวอย่างอัตโนมัติ
5. ซอฟต์แวร์ใช้แพลตฟอร์ม Windows และเข้ากันได้กับระบบ Win98/2000/WinXP/Win7/Win8/Win10 มอบอินเทอร์เฟซการแสดงผลที่สะดวกและใช้งานง่ายแก่ผู้ใช้
6. ให้การวิเคราะห์เปรียบเทียบของเส้นโค้งประวัติศาสตร์ สามารถโหลดเส้นโค้งประวัติศาสตร์หลายเส้นเพื่อสังเกตในเวลาเดียวกัน และสามารถเลือกเส้นโค้งใดๆ สำหรับการวิเคราะห์แนวนอนและแนวตั้งได้โดยเฉพาะ พร้อมด้วยระบบการวิเคราะห์และวินิจฉัยอัจฉริยะของผู้เชี่ยวชาญ สามารถวินิจฉัยสถานะของขดลวดหม้อแปลงไฟฟ้าได้โดยอัตโนมัติ โหลด 6 เส้นโค้งในเวลาเดียวกัน คำนวณพารามิเตอร์ที่เกี่ยวข้องของแต่ละเส้นโค้งโดยอัตโนมัติ วินิจฉัยการเสียรูปของขดลวดโดยอัตโนมัติ และให้ข้อสรุปอ้างอิงสำหรับการวินิจฉัย
7. ฟังก์ชันการจัดการซอฟต์แวร์มีประสิทธิภาพ โดยคำนึงถึงความต้องการในการใช้งานในสถานที่อย่างเต็มที่ และบันทึกพารามิเตอร์สภาพแวดล้อมโดยอัตโนมัติเพื่อเป็นพื้นฐานในการวินิจฉัยการเสียรูปของขดลวดหม้อแปลงไฟฟ้า ข้อมูลการวัดจะถูกบันทึกโดยอัตโนมัติและมีฟังก์ชันการพิมพ์สีเพื่ออำนวยความสะดวกให้ผู้ใช้ในการสร้างรายงานการทดสอบ
8. ซอฟต์แวร์มีคุณสมบัติความเป็นมนุษย์ที่ชัดเจน เงื่อนไขส่วนใหญ่ที่วัดได้เป็นตัวเลือก พารามิเตอร์โดยละเอียดของหม้อแปลงไฟฟ้าสามารถบันทึกสำหรับการอ้างอิงการวินิจฉัย และไม่จำเป็นต้องป้อนข้อมูลในสถานที่ สามารถเพิ่มและแก้ไขข้อมูลได้ในภายหลัง ทำให้ใช้งานได้สะดวกยิ่งขึ้น
9. ซอฟต์แวร์มีความชาญฉลาดสูง หลังจากเชื่อมต่อสัญญาณอินพุตและเอาต์พุตและตั้งค่าพารามิเตอร์เงื่อนไขแล้ว งานการวัดทั้งหมดสามารถทำได้ และสามารถเปิดเส้นโค้งรูปคลื่นประวัติศาสตร์ได้ตลอดเวลาในระหว่างการวัดเพื่อเปรียบเทียบและสังเกต และเพื่อหยุดการวัด
10. เวลาในการวัดแต่ละเฟสน้อยกว่า 60 วินาที และเวลาทั้งหมดที่จำเป็นสำหรับการวัดการเสียรูปของขดลวดของหม้อแปลงไฟฟ้ากำลังไฟฟ้าที่มีขดลวดสูง กลาง หรือต่ำ (ไม่มีข้อจำกัดเกี่ยวกับความจุและระดับแรงดันไฟฟ้า) ไม่เกิน 10 นาที
11. เมื่อทำการวัดหม้อแปลงไฟฟ้า บุคลากรการเดินสายสามารถวางสายนำสัญญาณเข้าและออกได้ตามอำเภอใจโดยไม่มีผลต่อผลการวัด บุคลากรการเดินสายสามารถอยู่ในถังหม้อแปลงไฟฟ้าได้โดยไม่ต้องลงมา ซึ่งช่วยลดความเข้มข้นของแรงงาน
