| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | เอ็กซ์เอชจี502 |
XHGG502 Cable Fault Pre Locator เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะสายเคเบิลและระยะทางความผิดพลาด โดยผสมผสานเทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่และเทคโนโลยีคอมพิวเตอร์เพื่อทำการกรองสัญญาณ การรับสัญญาณ การประมวลผลข้อมูล การแสดงผลกราฟิก และการวิเคราะห์กราฟิก เพื่อทำการวัดความเร็วสายเคเบิล การทดสอบความยาวสายเคเบิล การทดสอบระยะทางความผิดพลาดของสายเคเบิล
เครื่องมือระบุตำแหน่งความผิดพลาดของสายเคเบิลนี้ใช้การควบคุมคอมพิวเตอร์ระดับอุตสาหกรรมขนาด 12.1 นิ้ว ระบบปฏิบัติการ Windows โหมดการทำงานแบบสัมผัส ความสว่างสูงพิเศษ หน้าจอ LCD ขนาดใหญ่สำหรับใช้งานง่าย การสุ่มตัวอย่างอย่างต่อเนื่องอัตโนมัติ และการรับคลื่นความถี่ที่แม่นยำแบบเรียลไทม์
XHGG502 ARC cable fault pre locator ใช้เทคโนโลยีล่าสุดของคอมพิวเตอร์อุตสาหกรรมแบบฝังตัวและเทคโนโลยีการทดสอบ "วิธีแปดพัลส์" (วิธีพัลส์หลายตัว) ที่ทันสมัยที่สุด เพื่อให้ความผิดพลาดที่มีความต้านทานสูงใดๆ นำเสนอคลื่นความถี่ความผิดพลาดแบบลัดวงจรที่ง่ายที่สุดคล้ายกับคุณสมบัติพัลส์แรงดันต่ำ อ่านง่าย นอกจากนี้ยังมีโหมดการทำงานของวิธีการแฟลชโอเวอร์แรงดันไฟฟ้าสูงและวิธีการพัลส์แรงดันต่ำ ซึ่งสะดวกในการตรวจจับความผิดพลาดของสายเคเบิลต่างๆ อัตราความสำเร็จของการตรวจจับความผิดพลาด ความแม่นยำในการทดสอบ และความสะดวกในการทดสอบดีกว่าอุปกรณ์ทดสอบในประเทศใดๆ
คุณสมบัติหลัก
• สัญญาณสะท้อนที่ส่งโดยตัวเชื่อมต่อพัลส์จะแสดงโดยอัตโนมัติ และคลื่นความถี่เต็มความยาวของการเปิดวงจรสายเคเบิลจะแสดงในเวลาเดียวกัน
• การคำนวณและแสดงระยะทางความผิดพลาดโดยอัตโนมัติ
• มีฟังก์ชันในการจัดเก็บคลื่นความถี่การทดสอบจำนวนมาก: คลื่นความถี่ที่ได้รับจากการทดสอบภาคสนามสามารถจัดเก็บไว้ในเครื่องมือได้อย่างสะดวกตามลำดับที่ระบุ และสามารถเรียกคืนและสังเกตได้ตลอดเวลา
• พร้อมอินเทอร์เฟซ USB ของเครื่องพิมพ์มาตรฐาน
• ใช้งานง่ายและมีความน่าเชื่อถือสูง มีประสิทธิภาพด้านต้นทุนสูงมาก
• แหล่งจ่ายไฟแบตเตอรี่ลิเธียมโพลิเมอร์ในตัว ซึ่งสามารถทดสอบการเปิดวงจรสายเคเบิลและความผิดพลาดของไฟฟ้าลัดวงจรที่มีความต้านทานต่ำในสภาพแวดล้อมที่ไม่มีแหล่งจ่ายไฟ
โหมดการทำงานทดสอบของ XHGG502 ARC cable fault pre locator ได้แก่ วิธีพัลส์แรงดันต่ำ วิธีแฟลชโอเวอร์แรงดันสูง และวิธีพัลส์หลายตัว ที่นี่เน้นที่วิธีพัลส์หลายตัวที่แตกต่างจากอุปกรณ์อื่นๆ
วัตถุประสงค์ของการใช้วิธีพัลส์หลายตัวในการทดสอบความผิดพลาดของสายเคเบิลคือเพื่อให้พัลส์ทดสอบแรงดันต่ำที่ส่งไปหลีกเลี่ยงการรบกวนการสั่นของโคไซน์ขนาดใหญ่ที่เกิดขึ้นในขณะที่เกิดผลกระทบแรงดันไฟฟ้าสูงของสายเคเบิลที่มีข้อบกพร่องได้อย่างมีประสิทธิภาพ และได้รับมาตรฐานและชัดเจนคล้ายกับไฟฟ้าลัดวงจรในระหว่างส่วนโค้งไฟฟ้าลัดวงจรที่ค่อนข้างเสถียร ณ จุดที่เกิดข้อผิดพลาด เสียงสะท้อนของความผิดพลาด และมีการเลือกคลื่นความถี่การทดสอบในอุดมคติขนาดใหญ่
แรงดันไฟฟ้ากระแทกสูงที่แตกต่างกัน ความยาวสายเคเบิลที่แตกต่างกัน ระยะทางความผิดพลาดของสายเคเบิลที่แตกต่างกัน และระยะเวลาและระยะเวลาของการสั่นของโคไซน์ขนาดใหญ่แตกต่างกันมาก คลื่นความถี่ที่รวบรวมโดยวิธีพัลส์ทุติยภูมิแบบง่ายมักถูกรบกวนจากการสั่นของโคไซน์ขนาดใหญ่เนื่องจากเวลาหน่วงการส่งสัญญาณไม่เพียงพอ และคลื่นความถี่มีความวุ่นวายและวิเคราะห์ได้ยาก สามารถมั่นใจได้โดยการปรับเวลาเปิดตัวที่ล่าช้าของพัลส์ทดสอบหรือใช้อุปกรณ์ขยายส่วนโค้งแรงดันปานกลาง ซึ่งเพิ่มความยากลำบากในการใช้งานและน้ำหนักและต้นทุนของอุปกรณ์ วิธีพัลส์หลายตัวเพียงแค่เอาชนะความยากลำบากเหล่านี้และทำให้ขั้นตอนการทดสอบง่ายขึ้นอย่างมาก ได้รับคลื่นความถี่การทดสอบแปดชุดจากกระบวนการแฟลชโอเวอร์แรงดันสูงของการกระแทกหนึ่งครั้ง และมีคลื่นความถี่หลายชุดที่สะดวกสำหรับการตีความระยะทางความผิดพลาด นี่คือข้อได้เปรียบของวิธีพัลส์หลายตัวเมื่อเทียบกับวิธีพัลส์ที่สอง
ระบบปฏิบัติการ
อุปกรณ์มีวิธีการทดสอบสามวิธี ได้แก่ วิธีพัลส์หลายตัว วิธีพัลส์แรงดันต่ำ และวิธีแฟลชโอเวอร์แรงดันสูง
วิธีพัลส์แรงดันต่ำเหมาะสำหรับการทดสอบความผิดพลาดที่มีความต้านทานต่ำ ความยาวทั้งหมดของสายเคเบิล หรือระยะทางความผิดพลาดของวงจรเปิด และระยะทางความผิดพลาดของสายเคเบิลไฟฟ้าลัดวงจร
วิธีแฟลชโอเวอร์แรงดันสูงและวิธีพัลส์หลายตัวเหมาะสำหรับการทดสอบระยะทางความผิดพลาดของสายเคเบิลที่มีความต้านทานสูง
(ARC Multiple Pulse)
(Low Voltage Pulse)
(High Voltage Flashover)
พารามิเตอร์ทางเทคนิค
| ความถี่ในการสุ่มตัวอย่าง | 400MHz |
| ความละเอียดขั้นต่ำ | 0.5m (100m/us) |
| ความกว้างพัลส์แรงดันต่ำ | 0.2uS/2uS/4uS |
| โซนบอดทดสอบ | ≤20m |
| ช่วงการวัดระยะ | ≥68km |
| ข้อผิดพลาดในการวัด | ≤±(0.5%×L+1m), L คือความยาวสายเคเบิล |
| มีความยาวสายเคเบิลทดสอบสามแบบ | <1km (short distance); <3km (medium>3km (ระยะทางไกล), (แอมพลิจูดการทดสอบพัลส์แรงดันต่ำ: 400Vpp) |
| แรงดันไฟฟ้าทนต่อตัวเชื่อมต่อพัลส์ | DC 35kV |
| พัลส์การวัด | พัลส์แรงดันต่ำ 300V±10% |
| อิมพีแดนซ์เอาต์พุต | 350 โอห์ม |
| อัตราขยายสัญญาณอินพุต | ±64dB |
| การใช้พลังงาน | 120VA |
| ปัจจัยความเร็วในการแพร่กระจาย | 10-300m/μs |
| สภาพการทำงาน | อุณหภูมิ -25℃～+65℃, ความชื้นสัมพัทธ์ 85%, ความดันบรรยากาศ 750±30mmHg |
| ปริมาตรและน้ำหนัก |

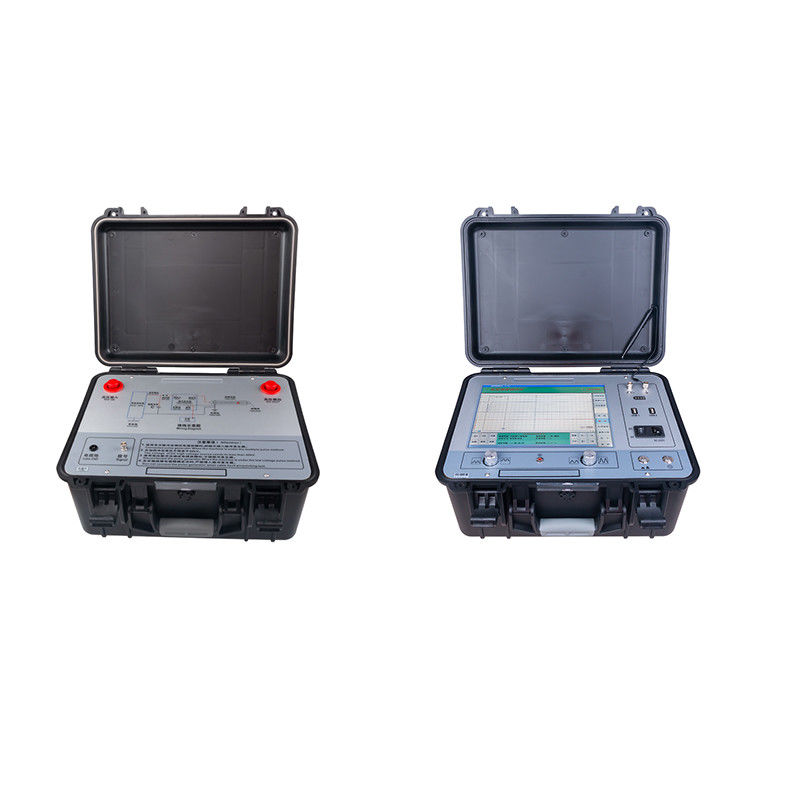

เครื่องทดสอบความผิดพลาดของสายเคเบิล 430×380×220mm-10kg; ตัวเชื่อมต่อพัลส์ 430×380×220mm-10kg |
อุปกรณ์สามารถรวบรวมคลื่นความถี่ข้อมูลสายเคเบิลได้ 8 ชุดในแต่ละครั้ง และเลือกคลื่นความถี่ที่ดีที่สุดและง่ายที่สุดในการวิเคราะห์
บทนำแผงควบคุม
1 จอแสดงผล: หน้าจอสัมผัสระดับอุตสาหกรรมขนาด 12.1 นิ้ว;
2 การสื่อสาร: อินเทอร์เฟซเอาต์พุตสัญญาณพัลส์วิธีพัลส์แรงดันต่ำ, อินเทอร์เฟซอินพุตสัญญาณรับตัวอย่างวิธีแฟลชโอเวอร์แรงดันสูง;
3 การต่อสายดิน: ขั้วต่อสายดินเพื่อความปลอดภัย;
4 ไฟแสดงสถานะพลังงาน: ระบุพลังงานแบตเตอรี่ภายใน แสดงผลใน 4 กริด;
5 USB-1: การ์ดเครือข่ายไร้สายภายนอกและอุปกรณ์สื่อสาร USB;
6 USB-2: การ์ดเครือข่ายไร้สายภายนอกและอุปกรณ์สื่อสาร USB;
7 สวิตช์ไฟ: ตำแหน่ง "I" ใช้แหล่งจ่ายไฟ AC 220V เพื่อจ่ายไฟให้กับระบบ;
เกียร์ "II" ใช้แบตเตอรี่ภายในเพื่อจ่ายไฟให้กับระบบ เมื่อ "ซ็อกเก็ตไฟ" เชื่อมต่อกับแหล่งจ่ายไฟ AC 220V ก็จะชาร์จแบตเตอรี่ในเวลาเดียวกัน;
เกียร์ "O" ปิดไฟระบบ;
8 ซ็อกเก็ตไฟ: แหล่งจ่ายไฟทำงานของเครื่องมือ พอร์ตเชื่อมต่อ AC 220V;
9 ฟิวส์: สถานที่ติดตั้งฟิวส์ของระบบจ่ายไฟ AC 220V;
10 การตรวจสอบตัวเอง: ส่งสัญญาณภายใต้พัลส์หลายตัว;
11 เปิด/ปิด: เปิดและปิดพลังงานการทำงานของคอมพิวเตอร์อุตสาหกรรม;
12 แอมพลิจูด: ปรับปุ่มปรับแอมพลิจูดเมื่อรวบรวมคลื่นความถี่เพื่อเปลี่ยนแอมพลิจูดของคลื่นความถี่ที่รวบรวม;
13 ไฟแสดงสถานะ: ไฟแสดงสถานะที่สะท้อนวิธีการตรวจสอบ;
14 การกระจัด: ปรับปุ่มปรับการกระจัดเมื่อรับคลื่นความถี่เพื่อเปลี่ยนความสูงพื้นฐานของคลื่นความถี่ที่ได้รับ;
