ARC Multi-Pulse Cable Fault Pre-Locator 400MHz ระยะทาง 120km ความละเอียด 0.07m ด้วย DC 35kV Coupler XHGG502A

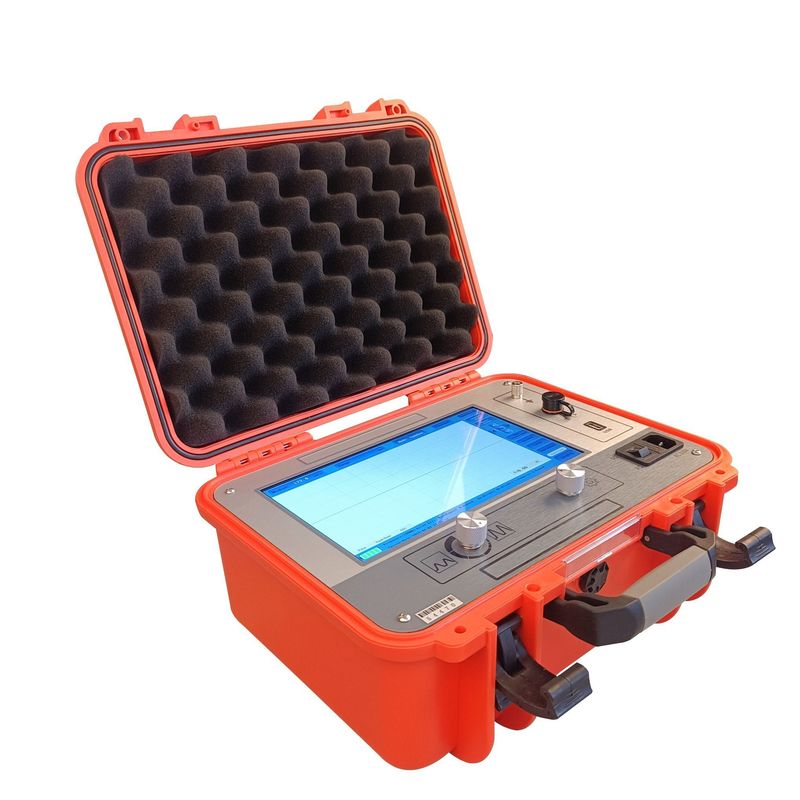

XHGG502A เป็นเครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิล ARC ระดับมืออาชีพที่สร้างขึ้นบนคอมพิวเตอร์อุตสาหกรรมแบบออลอินวันหน้าจอสัมผัสขนาด 10.1 นิ้ว พร้อมสถาปัตยกรรมระบบแบบฝัง ผสานรวมเทคโนโลยีอิเล็กทรอนิกส์และคอมพิวเตอร์สมัยใหม่เพื่อทำการกรองสัญญาณ, การเก็บข้อมูลความเร็วสูง A/D, การประมวลผลข้อมูล, การแสดงผลกราฟิก และการวิเคราะห์รูปคลื่น — วัดความเร็วคลื่น, ความยาว และระยะห่างความผิดพลาดของสายเคเบิลในขั้นตอนการทำงานเดียว เครื่องมือนี้ครอบคลุมความผิดพลาดของสายเคเบิลทุกประเภท: การลัดวงจรความต้านทานต่ำ, วงจรเปิด, การขาด, การรั่วไหลความต้านทานสูง และการเกิดประกายไฟความต้านทานสูงบนสายไฟ, สายโคแอกเชียลความถี่สูง, สายไฟถนน และสายไฟใต้ดินทุกวัสดุ หน้าตัด และสื่อไดอิเล็กทริก ตัวบ่งชี้ทางเทคนิคทั้งหมดเป็นไปตาม GB/T 18268.1, DL/T 849.1-2019 และ JJF1042-2020

สิ่งที่ทำให้ XHGG502A แตกต่างจากเครื่องระบุตำแหน่งทั่วไปคือวิธีการ ARC แบบหลายพัลส์แปดพัลส์ที่เป็นกรรมสิทธิ์ เมื่อเชื่อมต่อกับตัวต่อพัลส์ DC 35kV ที่ให้มา เครื่องมือจะปล่อยพัลส์ 8 ชุดตามลำดับไปยังจุดที่เกิดความผิดพลาดของสายเคเบิล พร้อมแสดงรูปคลื่นเปรียบเทียบแรงดันสูงและแรงดันต่ำ 8 ชุดบนหน้าจอขนาด 10.1 นิ้ว ระบบจะแปลงร่องรอยความผิดพลาดความต้านทานสูงให้เป็นรูปคลื่นเทียบเท่าการลัดวงจรความต้านทานต่ำที่ชัดเจน — ทำให้การตีความเกือบจะชัดเจน และเปิดใช้งานการคำนวณระยะทางอัตโนมัติที่ไม่ต้องใช้ทักษะการวิเคราะห์รูปคลื่นจากผู้เชี่ยวชาญ เทคโนโลยีนี้ ร่วมกับโหมดการทดสอบสามโหมด (TDR พัลส์แรงดันต่ำ, ICE กระแสไฟฟ้ากระตุ้น และ ARM การสะท้อนประกายไฟแบบหลายพัลส์) ให้ผลสำเร็จในการตรวจจับความผิดพลาดและความแม่นยำในการทดสอบสูงสุดในระดับเดียวกัน

ไม่จำเป็นต้องใช้อุปกรณ์เสริมเพิ่มเติม ไม่ต้องซื้อตัวต่อพัลส์แยก ไม่ต้องมีสายเคเบิลขาดหายทุกสิ่งที่จำเป็นสำหรับการทดสอบ TDR, ICE และ ARM แบบหลายพัลส์รวมอยู่ในชุดจัดส่งมาตรฐานแล้ว

• จอแสดงผล TFT แบบสัมผัสขนาด 10.1 นิ้ว: ความละเอียด 1024*600, แบ็คไลท์ LED สว่างพิเศษ 280nit รูปคลื่นยังคงคมชัดและอ่านง่ายภายใต้แสงแดดโดยตรง การทำงานแบบสัมผัส + ปุ่มกดแบบเข้ารหัสคู่ — สัมผัสสำหรับการนำทางซอฟต์แวร์, ปุ่มจริงสำหรับการควบคุมด้วยมือที่สวมถุงมือในสภาพเปียก
• การสุ่มตัวอย่าง 400MHz, ความละเอียด 0.07 ม., ระยะ 120 กม.: การแปลง A/D แบบแปรผัน 1MHz~400MHz พร้อมความละเอียดขั้นต่ำ 0.07 ม. ที่เป็นผู้นำในอุตสาหกรรม — ละเอียดกว่าเครื่องมือ 100MHz ทั่วไปกว่า 7 เท่า ช่วงที่เลือกได้ 10 ระดับตั้งแต่ 100 ม. ถึง 100 กม. บวกกับความสามารถสูงสุด ≥120 กม.
• ARC Multi-Pulse แปดพัลส์พร้อมตัวต่อพัลส์ DC 35kV ที่ให้มา: พัลส์ 8 ชุดสร้างชุดรูปคลื่นเปรียบเทียบที่แปลงความผิดพลาดความต้านทานสูงที่ซับซ้อนให้เป็นค่าเทียบเท่าการลัดวงจรที่ง่าย การคำนวณระยะทางอัตโนมัติพร้อมการยกเลิกการวิเคราะห์ด้วยตนเอง ไม่ต้องซื้อตัวต่อพัลส์เพิ่มเติม
• สามวิธีการทดสอบในตัว: TDR (พัลส์แรงดันต่ำ: 300V±15%, 8 ความกว้างตั้งแต่ 0.1μs ถึง 10μs), ICE (กระแสไฟฟ้ากระตุ้นประกายไฟ) และ ARM (การสะท้อนประกายไฟแบบหลายพัลส์ 8 พัลส์) เครื่องมือเดียวครอบคลุมทุกสถานการณ์ความผิดพลาดของสายเคเบิล
• การทำงานอัตโนมัติเต็มรูปแบบ: การสุ่มตัวอย่างต่อเนื่องอัตโนมัติ — ไม่พลาดรูปคลื่นการคายประจุชั่วคราว การตั้งค่าช่วงอัตโนมัติเลือกการตั้งค่าล่วงหน้าการทดสอบที่เหมาะสมที่สุด การวิเคราะห์รูปคลื่นอัตโนมัติระบุการสะท้อนความผิดพลาดและแสดงระยะทาง — ไม่ต้องวางเคอร์เซอร์ด้วยตนเอง
• พื้นที่จัดเก็บรูปคลื่น 8,000+ พร้อมการส่งออก USB: บันทึกและตั้งชื่อรูปคลื่นตามไซต์งาน, รหัสสายเคเบิล หรือวันที่ เรียกดูและเปรียบเทียบเส้นทางประวัติกับความผิดพลาดปัจจุบัน ส่งออก USB ไปยังซอฟต์แวร์ PC สำหรับการสร้างรายงานอย่างเป็นทางการ, การจัดการคลังเอกสาร และการวิเคราะห์เปรียบเทียบขั้นสูง
• ระบบฝังตัว — ความเสถียรที่แข็งแกร่ง: สถาปัตยกรรมแบบฝังที่สร้างขึ้นโดยเฉพาะ — ไม่มีภาระของ Windows, ไม่มีค่าลิขสิทธิ์ซอฟต์แวร์, ไม่มีกระบวนการที่ไม่จำเป็น เมนูภาษาอังกฤษเต็มรูปแบบ บูตเร็ว, การใช้พลังงานต่ำ, การทำงานที่ทนทานต่อการขัดข้อง
• โครงเครื่องป้องกัน IP54: ป้องกันฝุ่นและละอองน้ำ ทำงานได้อย่างน่าเชื่อถือตั้งแต่การบำรุงรักษาสถานีไฟฟ้าย่อยที่อุณหภูมิต่ำกว่าศูนย์ -20°C ถึงการวินิจฉัยร่องสายเคเบิลในทะเลทรายที่อุณหภูมิสูงถึง +65°C
• แบตเตอรี่ลิเธียมในตัว 11.1V: การชาร์จเร็วประมาณ 2 ชั่วโมง ให้การทำงานภาคสนามต่อเนื่องกว่า 5 ชั่วโมง AC/DC คู่ — เสียบเข้ากับไฟ AC 110V~240V หรือทำงานด้วยแบตเตอรี่ทั้งหมด

วิธี	ดีที่สุดสำหรับ	การใช้งานทั่วไป
TDR — พัลส์แรงดันต่ำ	ความผิดพลาดลัดวงจรความต้านทานต่ำ, วงจรเปิด, การขาด	การบำรุงรักษาสายเคเบิลตามปกติ, การตรวจสอบก่อนการต่อสาย, การสอบเทียบความยาวสายเคเบิลและความเร็วคลื่น
ICE — กระแสไฟฟ้ากระตุ้นประกายไฟ	ความผิดพลาดการรั่วไหลความต้านทานสูง (สูงกว่าหลายร้อย Ω); ความผิดพลาดฉนวนประกายไฟความต้านทานสูง	การวิเคราะห์ความล้มเหลวหลังการทดสอบแรงดันไฟฟ้าทน, การประเมินการวินิจฉัยสายเคเบิลที่เสื่อมสภาพ
ARM — ARC Multi-Pulse 8 พัลส์	ความผิดพลาดความต้านทานสูงทั้งหมด — แปลงร่องรอยที่ซับซ้อนให้เป็นค่าเทียบเท่าการลัดวงจร	ผลลัพธ์พัลส์เดี่ยวที่ตีความได้ยาก; ความผิดพลาดบนสายเคเบิลฉนวนผสม; สายเคเบิลระยะไกลหลายข้อต่อ

รายการบรรจุภัณฑ์

รายการส่วนประกอบเครื่องมือ
ชื่อ	จำนวน	กราฟิก	ชื่อ	จำนวน	กราฟิก
เครื่องทดสอบความผิดพลาดสายเคเบิล	1		ตัวต่อ	1
Q line เดี่ยว	1		Q line คู่	1
ตัวอย่าง	1		สายไฟ	1
สายแรงดันสูงตัวต่อ A	1		สายแรงดันสูงตัวต่อ B	1
สายดิน	1		สายเคเบิลสื่อสาร USB

ถาม: ตัวต่อมาพร้อมกับเครื่องมือหรือไม่?
ตอบ: ใช่ ตัวต่อพัลส์ DC 35kV (430*380*220 มม., 10 กก.) รวมอยู่ในชุดจัดส่ง XHGG502A ทุกชุดแล้ว พร้อมกับสายเคเบิลเชื่อมต่อแรงดันสูงของตัวต่อ A และ B

ถาม: สามารถทดสอบสายเคเบิล XLPE (โพลีเอทิลีนเชื่อมขวาง) ได้หรือไม่?
ตอบ: ใช่ XHGG502A เหมาะสำหรับฉนวนสายเคเบิลทุกประเภท — XLPE, กระดาษชุบน้ำมัน, ยาง และ PVC — สำหรับสายไฟแรงดันต่ำ (6kV และต่ำกว่า), แรงดันปานกลาง/สูง (6kV~35kV) และแรงดันสูง (66kV+) ได้

ถาม: เครื่องมือทำงานได้โดยไม่ต้องใช้ไฟหลักหรือไม่?
ตอบ: ใช่ แบตเตอรี่ลิเธียม 11.1V ในตัวรองรับการทดสอบพัลส์แรงดันต่ำสำหรับความผิดพลาดวงจรเปิดและความต้านทานต่ำโดยไม่ต้องใช้พลังงานภายนอก สำหรับการเกิดประกายไฟแรงดันสูงและวิธีการหลายพัลส์ ให้เชื่อมต่อกับ AC 110V~240V หรือเครื่องกำเนิดไฟฟ้า

ถาม: สามารถส่งออกรูปคลื่นไปยังคอมพิวเตอร์ได้หรือไม่?
ตอบ: ใช่ รูปคลื่นที่จัดเก็บไว้ทั้งหมดกว่า 8,000 รูปแบบสามารถส่งออกผ่าน USB ไปยังซอฟต์แวร์ PC สำหรับการจัดการคลังเอกสาร, การวิเคราะห์เปรียบเทียบ และการสร้างรายงานอย่างเป็นทางการ

ถาม: มีการฝึกอบรมรวมอยู่ด้วยหรือไม่?
ตอบ: แต่ละชุดจัดส่งมีคู่มือผู้ใช้ที่ครอบคลุม ติดต่อเราเพื่อขอรับการฝึกอบรม ณ สถานที่, การสนับสนุนวิดีโอระยะไกล หรือตัวเลือกการรับประกันเพิ่มเติมที่ปรับให้เหมาะกับความต้องการของทีมของคุณ
