เครื่องมือค้นหาความผิดปกติของปลอกนอกสายเคเบิล XHHD523L สำหรับการทดสอบระบบ Cross-Interconnection และการทดสอบสายเคเบิล EHV

บนสายเคเบิลแรงดันสูงแบบแกนเดี่ยวที่ให้คะแนน 110kV ขึ้นไป ปลอกหุ้มโลหะจะทำหน้าที่เป็นทั้งฉนวนป้องกันไฟฟ้าสถิตและเส้นทางย้อนกลับของกระแสไฟฟ้าลัดวงจร เพื่อลดการสูญเสียกระแสหมุนเวียน ปลอกหุ้มเหล่านี้จะถูกจัดวางในรูปแบบการเชื่อมต่อแบบไขว้ผ่านกล่องเชื่อมต่อเป็นระยะๆ ตลอดเส้นทางสายเคเบิล — โดยทั่วไปทุกๆ 500-1000 เมตรสำหรับรอบการสลับตำแหน่งที่สมบูรณ์ กล่องเชื่อมต่อแต่ละกล่องจะเชื่อมต่อปลอกหุ้มสามเฟสในรูปแบบการหมุนที่เฉพาะเจาะจง โดยมีการติดตั้งตัวจำกัดแรงดันไฟฟ้ากระชาก (SVLs) เพื่อป้องกันฉนวนปลอกหุ้มระหว่างเหตุการณ์แรงดันไฟฟ้าเกินชั่วคราว

ระบบการเชื่อมต่อแบบไขว้เหล่านี้สร้างความท้าทายในการทดสอบที่ไม่เหมือนใคร: ปลอกหุ้มไม่ใช่ตัวนำต่อเนื่องเดียวตั้งแต่ต้นจนจบ แต่เป็นเครือข่ายที่แบ่งส่วนเชื่อมต่อกันผ่านกล่องเชื่อมต่อที่ฝังอยู่ ความผิดพลาดของปลอกหุ้มที่ใดก็ได้ในเครือข่ายนี้ — ไม่ว่าจะบนปลอกหุ้มด้านนอกของสายเคเบิล ภายในกล่องเชื่อมต่อ หรือข้าม SVL — สามารถให้ผลการทดสอบที่ทำให้เข้าใจผิดได้เมื่อวัดจากปลายสายเคเบิลเท่านั้น XHHD523L แก้ปัญหานี้โดยให้ทั้งความสามารถในการทนต่อแรงดันไฟฟ้า DC เพื่อระบุว่ามีข้อบกพร่องของปลอกหุ้มอยู่ และความสามารถในการระบุตำแหน่งด้วยแรงดันไฟฟ้าแบบขั้นบันไดเพื่อระบุตำแหน่งที่แน่นอนในเครือข่ายที่เชื่อมต่อแบบไขว้ซึ่งข้อบกพร่องนั้นอยู่

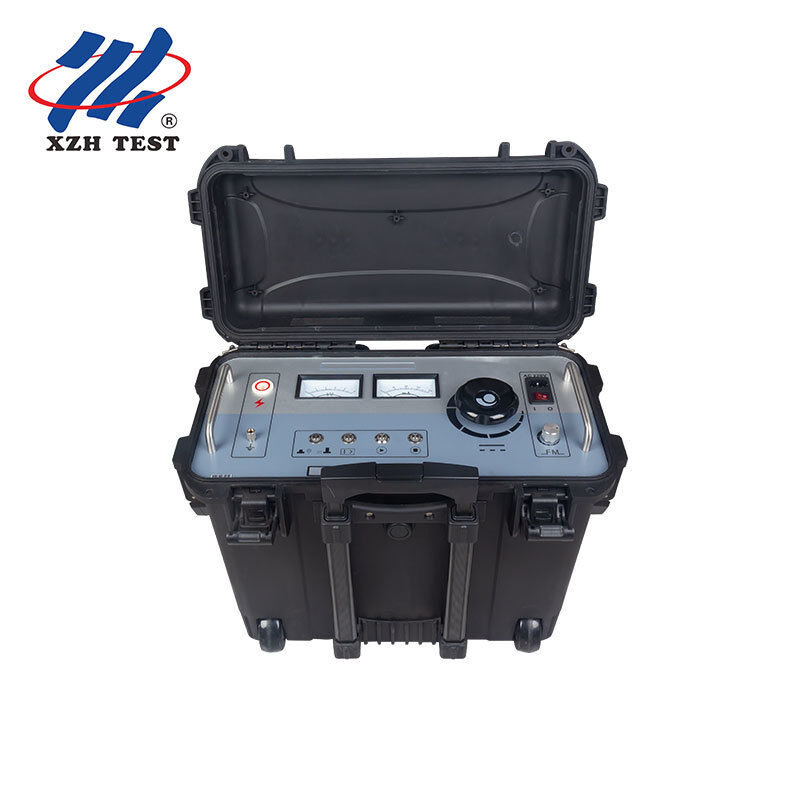

แผงด้านหน้าของ XHHD523L จัดวางตามลำดับการทำงานจากซ้ายไปขวา ลดข้อผิดพลาดของผู้ปฏิบัติงานระหว่างการใช้งานภาคสนาม:

1. ขั้วต่อเอาต์พุต HV: การเชื่อมต่อเอาต์พุตแรงดันไฟฟ้าสูง DC เฉพาะสำหรับปลอกหุ้มสายเคเบิลที่กำลังทดสอบ
2. โวลต์มิเตอร์ kV: การแสดงผลแรงดันไฟฟ้าขาออกแบบเรียลไทม์
3. แอมมิเตอร์ mA: การตรวจสอบกระแสขาออก — จำเป็นสำหรับการตรวจจับการรั่วไหลที่ผิดปกติระหว่างการทดสอบการทนทาน
4. ฟิวส์ระบบ: ฟิวส์แหล่งจ่ายไฟ 220VAC — ผู้ใช้สามารถเปลี่ยนได้ผ่านซ็อกเก็ตภายนอก
5. อินพุตไฟ AC: ซ็อกเก็ตไฟ IEC สำหรับแหล่งจ่ายไฟเครื่องมือ 220VAC
6. สวิตช์เปิด/ปิด: I = เปิดเครื่อง AC, 0 = ปิดเครื่อง
7. การปรับความถี่: ปรับความถี่เอาต์พุตพัลส์ในโหมดระบุตำแหน่ง (ช่วง 0.2Hz-5Hz)
8. การปรับแรงดันไฟฟ้า: การเริ่มต้นตำแหน่งศูนย์ — ต้องหมุนทวนเข็มนาฬิกาจนสุด (ปุ่มเริ่มสว่าง) ก่อนที่ HV จะเปิดใช้งาน การหมุนตามเข็มนาฬิกาจะเพิ่มเอาต์พุตจาก 0 ถึง 10kV
9. ปุ่มหยุด HV: ตัดเอาต์พุต HV และกระตุ้นการคายประจุอัตโนมัติ ไฟแสดงสถานะ HV จะดับลงเมื่อเอาต์พุตเป็นศูนย์อย่างปลอดภัย
10. ปุ่มเริ่ม HV: ทำงานเฉพาะเมื่อการปรับแรงดันไฟฟ้าอยู่ที่ตำแหน่งศูนย์ (ปุ่มสว่าง) กดเพื่อเปิดใช้งานเอาต์พุต HV
11. สวิตช์ป้องกันกระแสเกิน: ไฟ LED สีน้ำเงินสว่าง = การป้องกันกระแสเกินทำงาน, ไฟ LED ดับ = ปิดใช้งานการป้องกัน
12. ปุ่มสลับโหมด: ไฟ LED สีแดง = โหมดแรงดันไฟฟ้าทนทาน, ไฟ LED สีเขียว = โหมดระบุตำแหน่งความผิดพลาด สลับระหว่างโหมดด้วยปุ่มเดียว
13. เสาต่อสายดิน: จุดต่อสายดินของเครื่องมือ — ต้องเชื่อมต่อกับกราวด์สถานีที่ตรวจสอบแล้วก่อนใช้งาน

1. แยกและเตรียม: ปิดเครื่องวงจรสายเคเบิล เปิดกล่องเชื่อมต่อแบบไขว้ที่ปลายทั้งสองของส่วนที่กำลังทดสอบ สิ่งนี้จะแยกส่วนปลอกหุ้มสำหรับการประเมินแต่ละส่วน — จำเป็นเนื่องจากส่วนที่เชื่อมต่อกันและทำงานได้ดีสามารถปกปิดความผิดพลาดในส่วนที่อยู่ติดกันได้
2. การระบุส่วน: ที่กล่องเชื่อมต่อที่เข้าถึงได้แต่ละกล่อง ให้ระบุส่วนปลอกหุ้มที่จะทดสอบ บันทึกความยาวส่วนและรหัสกล่องเชื่อมต่อสำหรับรายงานการทดสอบของคุณ
3. การทดสอบทนแรงดันไฟฟ้า DC: เชื่อมต่อ XHHD523L กับส่วนปลอกหุ้มที่แยกออกมา ในโหมดทนทาน (ไฟ LED สีแดง) ใช้แรงดันไฟฟ้า DC 10kV ตาม GB50150-2006 ตรวจสอบมิเตอร์ mA เพื่อหากระแสรั่วไหลที่ผิดปกติซึ่งบ่งชี้ถึงการเสื่อมสภาพของปลอกหุ้ม
4. การประเมินความผิดพลาด: หากการทดสอบทนทานผ่าน (การรั่วไหลอยู่ในข้อกำหนด) ให้บันทึกผลและดำเนินการกับส่วนถัดไป หากปลอกหุ้มล้มเหลว ให้บันทึกระดับกระแสรั่วไหลเพื่อใช้อ้างอิงระหว่างการระบุตำแหน่ง
5. สวิตช์โหมดและระบุตำแหน่ง: สลับไปยังโหมดระบุตำแหน่ง (ไฟ LED สีเขียว) ฉีดสัญญาณคลื่นสี่เหลี่ยม 0-10kV ที่ความถี่ที่เหมาะสมสำหรับความยาวสายเคเบิล ใช้เครื่องรับ A-frame ตลอดเส้นทางสายเคเบิลระหว่างกล่องเชื่อมต่อ — มิโครแอมมิเตอร์ของเครื่องรับจะนำทางคุณไปยังตำแหน่งที่เกิดความผิดพลาดที่แน่นอน
6. ขุดและซ่อมแซม: วิธีแรงดันไฟฟ้าแบบขั้นบันไดมักจะระบุตำแหน่งข้อบกพร่องภายในรัศมี 1 เมตร ขุดที่ตำแหน่งที่ระบุ ทำการซ่อมแซมปลอกหุ้ม (ปิดปลอกหุ้มด้านนอกหรือเปลี่ยนข้อต่อสายเคเบิล) และทำการทดสอบทนแรงดันไฟฟ้า DC ซ้ำเพื่อยืนยันการคืนสภาพ

สำหรับผู้จัดการสินทรัพย์ส่งกำลังที่รับผิดชอบสายเคเบิล 110kV-500kV หลายสิบหรือหลายร้อยกิโลเมตร ข้อมูลสภาพปลอกหุ้มไม่ใช่เพียงผลการทดสอบ — แต่เป็นตัวบ่งชี้ชั้นนำสำหรับค่าใช้จ่ายในการบำรุงรักษาในอนาคต สายเคเบิลที่มีปลอกหุ้มที่เสียหายกำลังนับถอยหลังสู่การกัดกร่อนของหน้าจอ การแตกหักของหน้าจอที่เป็นไปได้ และการหยุดทำงานโดยบังคับในที่สุด XHHD523L ช่วยให้สามารถใช้กลยุทธ์การบำรุงรักษาตามสภาพ:

• ข้อมูลการติดตั้งระบบพื้นฐาน: สร้างค่าพื้นฐานความสมบูรณ์ของปลอกหุ้มสำหรับวงจรสายเคเบิลใหม่ทุกวงจรเมื่อส่งมอบ — สร้างข้อมูลอ้างอิงสำหรับการทดสอบการบำรุงรักษาเชิงป้องกันในอนาคตทั้งหมด
• การทดสอบเชิงป้องกันตามกำหนดเวลา: การทดสอบทนปลอกหุ้มประจำปีหรือสองปีบนวงจรที่ใช้งานอยู่ ตรวจจับแนวโน้มการเสื่อมสภาพก่อนที่จะถึงเกณฑ์ความล้มเหลว
• การซ่อมแซมตามเป้าหมาย: เมื่อตรวจพบข้อบกพร่องของปลอกหุ้ม ให้ระบุตำแหน่งที่แน่นอนแทนที่จะเปลี่ยนส่วนสายเคเบิลทั้งหมด — ลดต้นทุนการซ่อมแซมลงอย่างมากเมื่อเทียบกับการขุดโดยไม่ทราบตำแหน่งหรือการเปลี่ยนสายเคเบิลทั้งหมด
