ระบบการตั้งตําแหน่งความผิดพลาดของเคเบิลพกพาที่แม่นยํา

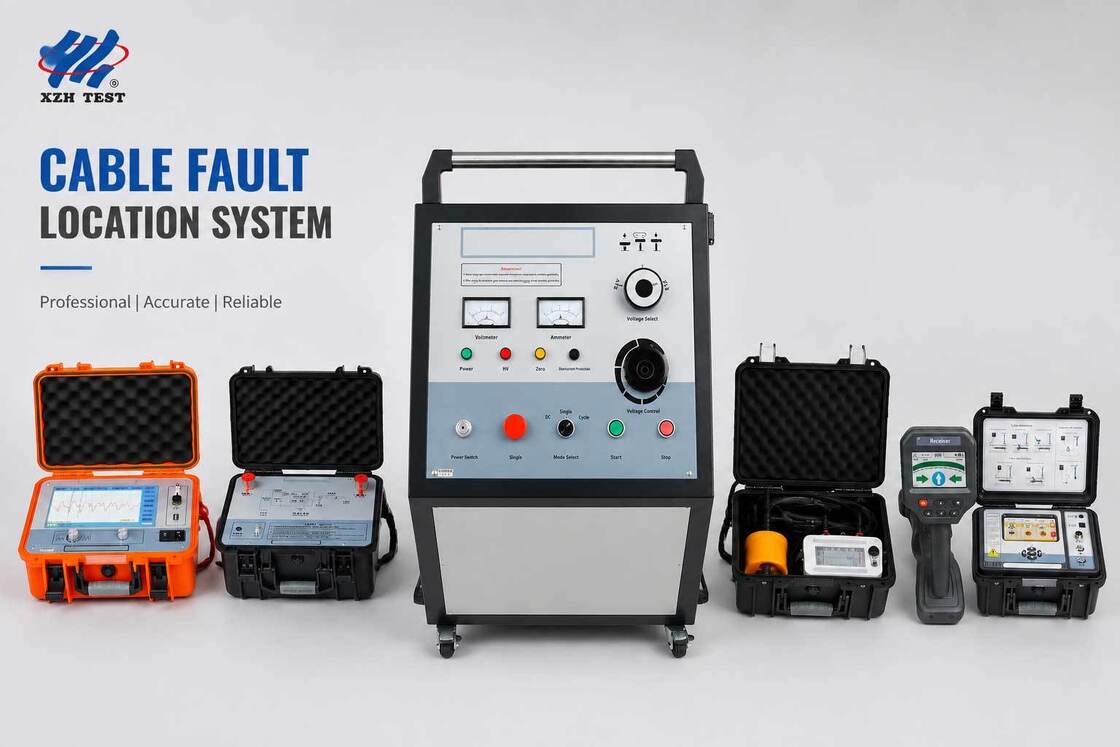

ระบบ XZH TEST Accurate Portable Cable Fault Location System เป็นแพลตฟอร์มวินิจฉัยที่บูรณาการครบครันที่ออกแบบให้กับเครือข่ายสายไฟฟ้าใต้ดินระดับความดันกลางและต่ําสูงถึง 35 kVรวมเครื่องกําเนิดไฟฟ้าระดับความดันสูงหลายแบบ 2048J, 400 MHz ทิศทาง TDR ดิจิตอลที่ตั้งก่อน, สายชี้แม่นยําสูงเสียง-แม่เหล็ก, และหลายความถี่สายเคเบิลเส้นทางครบวงจร tester ในหนึ่งการแก้ไขสนามที่ประสานระบบนี้ครอบคลุมกระบวนการทํางานด้านการตั้งตําแหน่งความผิดพลาดทั้งหมด จากการปรับปรุงความผิดพลาดและการตั้งตําแหน่งก่อนผ่านการกําหนดระดับเซนติเมตร และการระบุเส้นทางสายไฟฟ้าออกแบบให้กับทีมงานด้านสาธารณูปโภค พนักงานไฟฟ้า และทีมงานบํารุงรักษาอุตสาหกรรมบรรจุภัณฑ์ที่สามารถขนส่งได้ สําหรับสภาพแวดล้อมที่รุนแรงจาก -25 °C ถึง +65 °C.

1. XHHV535-4TS 2048J เครื่องผลิตแรงกระตุ้นสูง

แหล่งพลังงานกระตุ้นและการปรับปรุงความผิดพลาด

โรงงานพลังงานของระบบ ส่งพลังงานกระตุ้นสูงถึง 2048 จูล ด้วยระดับความดันสามระดับ (8 kV / 16 kV / 32 kV) เพื่อควบคุมพลังงานอย่างแม่นยําในระดับความดันสายไฟฟ้าที่แตกต่างกันให้แรงกระแทกพลังงานสูงที่จําเป็นสําหรับการสะท้อนวงคานผิดพลาดการตั้งแหน่งก่อนและการกําหนดตําแหน่งเสียงแม่เหล็กมีกระแสการเผาไหม้ต่อเนื่อง 60 mA สําหรับการปรับปรุงความผิดพลาด, การป้องกันการเริ่มต้นศูนย์ interlock, การปล่อย capacitance ภายในอัตโนมัติ, และ IP54 เรตเกอร์

• ความดันออก:8 kV / 16 kV / 32 kV (เปลี่ยนได้ 3 ระดับ)
• พลังงานการปล่อย:2,048 จูล (สูงสุด)
• ปัจจุบันการเผาไหม้:60 mA @ 32 kV สําหรับการปรับความผิดพลาด
• คอนเดซิตอร์ในตัว:64 μF / 16 μF / 4 μF
• ความปลอดภัย:การล็อคการเริ่มต้นจากศูนย์, การปล่อยอัตโนมัติ, การป้องกันความแรงดันเกิน/แรงไฟฟ้าเกิน/ความร้อนเกิน
• ระดับการป้องกัน:IP54

2. XHGG502A ราคา TDR ไดจิทัลเคเบิลความผิดพลาด Pre-locator

ระยะความผิดพลาดความละเอียดสูง

ระดับระยะเวลาที่พัฒนา Reflectometer สําหรับการวัดระยะห่างความผิดพลาดเริ่มต้นอย่างรวดเร็ว สนับสนุนวิธีการทดสอบสี่วิธีและ ARC หลายแรงกระแทก เพื่อจัดการกับทุกชนิดความผิดพลาดการแยกเคเบิล. ด้วยอัตราการเก็บตัวอย่างสูงสุด 400 MHz, อัมพลิทูดการกระแทก 300 V, และ 10 ระยะการวัดที่สามารถเลือกได้จาก 100 m ถึง 100 km, มันให้ความละเอียดขั้นต่ํา 0.07 m กับความผิดพลาดการวัด ≤±(0.5% × L + 1mมีลักษณะการจับคู่อัมพานซ์อัตโนมัติและการเพิ่มสัญญาณที่ปรับได้ 0~100%.

• วิธีการทดสอบ:LV จันทน์ จันทน์ปัจจุบัน จันทน์แรงดัน ARC จันทน์หลายครั้ง
• อัตราการเก็บตัวอย่าง:1 MHz ¥ 400 MHz
• ขอบเขตการวัด≥ 120 กม.
• ความละเอียดขั้นต่ํา:00.07 เมตร
• อัมพลิทูด์ของกระแทก300 วอลต์
• อุปทานการออก:การจับคู่อัตโนมัติ

3. XHDD503C หน่วยชี้แม่นยําเสียง-แม่เหล็ก

การระบุความผิดพลาดระดับเซนติเมตร

เครื่องรับเสียงแม่เหล็กพร้อมกันระดับมืออาชีพ สําหรับการตั้งตําแหน่งความผิดพลาดที่แม่นยํา ใช้งานในสี่โหมด (มาตรฐาน, เพิ่มเติม, ลดเสียง, ปรับแต่ง)การตรวจสอบด้วยไฟฟ้าแม่เหล็ก, และวิธีการวัดเสียง TFT 5 นิ้ว ultra-bright 800 × 480 จอสีจริงขณะที่ 120 dB การเพิ่มอัตโนมัติอย่างเต็มที่และช่วงความเร็ว 16 แอร์ (0 ราคา 112 dB) รับรองการตรวจสอบที่น่าเชื่อถือในสภาพสนามที่เสียงดังที่สุด. IP65 เรตติ้งกันน้ําสําหรับการทํางานทุกสภาพอากาศ

• ความแม่นยําของจุดคงที่:0.1 m (จุดคงและเส้นทาง)
• กําไร:120 dB อัตโนมัติเต็ม + ปรับด้วยมือ
• ระยะความถี่:100 ∼ 1600 Hz
• แสดง:5 นิ้ว TFT ultra-bright 800×480 สีจริง
• แบตเตอรี่:4 × 18650 ลิทธิียม ระยะเวลาทํางาน 8+ ชั่วโมง
• กันน้ํา:IP65

4. XHGX507C ทดสอบครบวงจรสายท่อเคเบิล

การติดตามเส้นทางและการระบุตัว

ระบบส่ง-รับหลายความถี่สําหรับการติดตามเส้นทางสายเคเบิล, การวัดความลึก, การระบุสายเคเบิล, และการตรวจสอบความผิดพลาดระดับความเครียดเครื่องส่งออกได้ถึง 15 W ผ่าน 11 ความถี่ที่ทํางาน (640 Hz ถึง 197 kHz) ด้วย 9 ระดับพลังงานปรับได้ และ 150 Vpp ผลิตสูงสุดเครื่องรับสัญญาณมีจอ LCD สีที่สามารถอ่านแสงอาทิตย์ได้ 4.3 นิ้ว แสดงความลึก, กระแส, ความถี่, รูปแบบ, การเพิ่ม, และความแข็งแรงของสัญญาณและวิธีการออกแบบอินดูคชั่นด้วยกริมแคปปิ้ง Φ150 มิลลิเมตรความลึกการตรวจจับถึง 0-20 เมตร

• ความถี่ที่ใช้งาน:11 ความถี่จาก 640 Hz ถึง 197 kHz
• พลังการออก:15W สูงสุด 9 ระดับปรับ
• ความลึกการตรวจจับ:0 ️ 20 เมตร
• แสดง:4สี LCD ขนาด 0.3 นิ้ว เห็นแสงแดด
• ระบบการทํางาน:การติดตาม, การระบุ, ความดันขั้นตอน
• การตรวจจับโดยเฉพาะ:ความถี่พลังงาน 50/60/250 Hz + แบนด์ RF

1. การทดสอบการแยกเคเบิลและการปรับปรุงความผิดพลาด (XHHV535-4TS)ทําการวัดความต้านทานการกันความร้อนเบื้องต้น เพื่อยืนยันความเป็นอยู่ของความผิดพลาดและประเภทความผิดพลาดใช้ DC หรือแรงดันสูงเพื่อปรับจุดความผิดพลาด ทําให้มัน flash มากกว่าและการปล่อยเพื่อสร้างสัญญาณที่ผ่านมาตรวจจับ.
2. การตั้งตําแหน่งก่อนความผิดพลาด (XHGG502A)ติดต่อ TDR พรีโลเคเตอร์ และใช้หลักการการสะท้อนคลื่นเดินทางเพื่อทําการวัดโดยค่อนข้างค่อนข้างของทุกชนิดของสายไฟฟ้าสายไฟฟ้าประกอบการแยกหลักกระแสกระตุ้น, ความดันแรงกระตุ้น, หรือ ARC หลายจังหวะ) ตามลักษณะความผิดพลาดสําหรับการคํานวณระยะทางที่รวดเร็ว
3. การติดตามเส้นทางและการระบุตัว (XHGX507C)ใช้เครื่องทดสอบที่ครบถ้วน เพื่อติดตามเส้นทางของสายไฟฟ้าอย่างแม่นยํา วัดความลึกของการฝัง และระบุสายไฟฟ้าเป้าหมายได้อย่างเป็นทางการ ระหว่างวงจรหลายสายตราเส้นทางบนพื้นดินเพื่อเตรียมการสําหรับตําแหน่งแม่นยํา.
4. การผลิตแรงกระตุ้นกระตุ้น (XHHV535-4TS)ใช้แรงกระตุ้นสูงต่อสายไฟที่ผิดปกติในระดับความกระตุ้นที่เลือก เพื่อสร้างสัญญาณเสียงและไฟฟ้าแม่เหล็กที่สามารถตรวจสอบได้ที่จุดผิดปกติของตัวชี้แจง
5. การกําหนดตําแหน่งอย่างแม่นยํา (XHDD503C)เดินเส้นทางสายไฟฟ้าด้วยเครื่องชี้แจงเสียง-แม่เหล็ก โดยใช้วิธีการแยกเวลาและวิธีการกระตุ้นสมอง1 m ✓ ลดพื้นที่ขุดและเวลาซ่อมให้น้อยที่สุด.
6. ซ่อมแซมและตรวจสอบสายไฟฟ้าขุดขุดตรงจุดที่ระบุ ซ่อมเคเบิล และตรวจสอบการฟื้นฟูด้วยการทดสอบการปิดท้ายเพื่อยืนยันความสมบูรณ์แบบในการใช้งาน

• เครือข่ายกระจายของเมือง:สถานที่ผิดพลาดบนสายกระจายไฟฟ้าขนาดกลางและความดันต่ําที่ฝังในสภาพแวดล้อมเมือง ̇ ที่ความแม่นยําในการชี้แจง 0.1 เมตรย่อมลดการขุดถนน การรบกวนการจราจร และค่าซ่อมแซม
• โรงงานอุตสาหกรรม:การวินิจฉัยในสายไฟฟ้ากระจายไฟฟ้าของโรงงาน รวมถึงสายไฟฟ้าที่ใช้ภายใต้พื้นคอนกรีต, สนามถนน และรากฐานของอาคารที่มีข้อจํากัดในการเข้าถึง
• สถานที่พลังงานที่สามารถปรับปรุงได้:การตรวจพบความผิดพลาดของสายไฟฟ้าในฟาร์มลม โรงงานพลังแสงอาทิตย์ PV และสถานที่เก็บพลังงานที่มีเครือข่ายสายไฟฟ้าคอลเลคเตอร์ฝังและสายไฟฟีเดอร์ที่กว้างใหญ่
• โครงสร้างพื้นฐานการขนส่ง:การวินิจฉัยสายไฟฟ้าใต้ดินสําหรับรถไฟฟ้า สนามบิน ท่าเรือ และระบบไฟฟ้าในอุโมงค์ ที่การฟื้นฟูความผิดพลาดอย่างรวดเร็วมีความสําคัญต่อการดําเนินงาน
• บริษัทไฟฟ้าและผู้รับเหมาบริการการดูแลป้องกันประจําวัน การตอบสนองความผิดพลาดฉุกเฉิน และการทดสอบการใช้งานหลังการติดตั้งสําหรับเครือข่ายสายไฟฟ้า LV/MV
