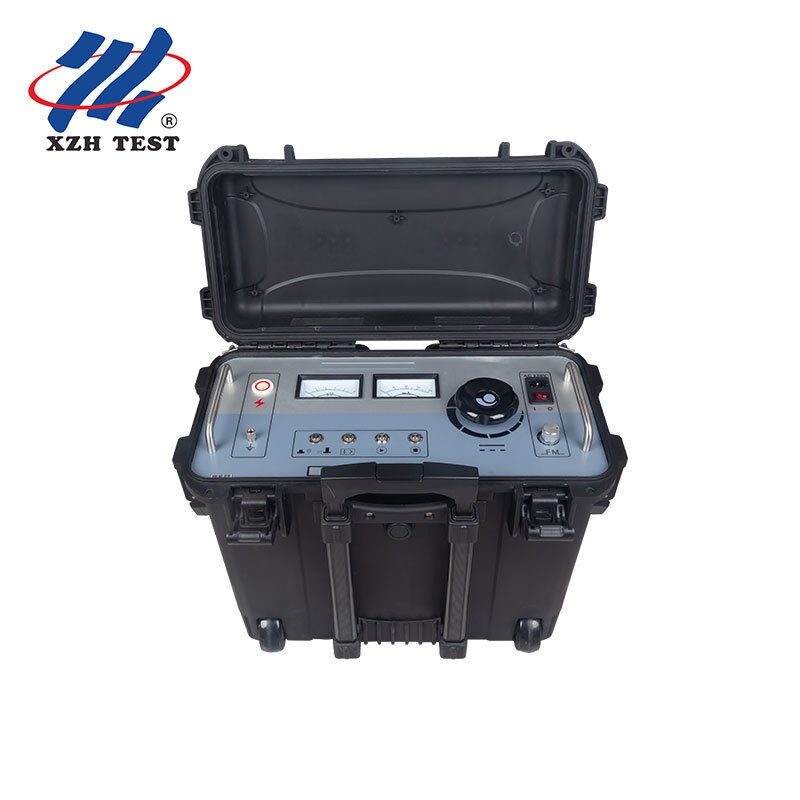

เครื่องตรวจสอบความผิดพลาดด้านด้านนอกของเคเบิล 500kV XHHD523L สําหรับการทดสอบความผิดพลาดด้านนอกของเคเบิล HV 10kV-500kV และการกําหนดความผิดพลาดด้านพื้นดิน

สำหรับสายไฟ XLPE แรงดันสูงที่มีพิกัด 110kV ขึ้นไป เปลือกด้านนอกถือเป็นแนวป้องกันแนวแรก ผลิตจากวัสดุ HDPE และผ่านการทดสอบจากโรงงานที่ DC 25kV/5 นาที โดยมีกระแสรั่วไหลต่ำถึงสิบไมโครแอมป์ ปลอกที่แข็งแรงให้การป้องกันนานหลายทศวรรษ แต่เมื่อวางสายเคเบิลลงบนพื้น ความเป็นจริงก็เกิดขึ้น เช่น ความเสียหายจากการเติมทดแทนระหว่างการติดตั้ง การที่ปลวกเจาะหลังจากใช้งานมานานหลายปี น้ำเข้าที่กล่องกราวด์ และความเครียดเชิงกลที่ข้อต่อแบบแยกสามส่วนจะลดความสมบูรณ์ของปลอกหุ้มลงเรื่อยๆ

เมื่อเปลือกหุ้มล้มเหลว ตะแกรงโลหะจะสัมผัสกับความชื้นจากพื้นดิน ทำให้เกิดการกัดกร่อน และในที่สุดตะแกรงก็จะพัง วิธีการระบุตำแหน่งข้อบกพร่องแบบเดิม — ออกแบบมาสำหรับข้อผิดพลาดระหว่างตัวนำถึงตัวนำหรือข้อผิดพลาดระหว่างตัวนำถึงกราวด์ — ไม่สามารถตรวจจับข้อบกพร่องจากเปลือกถึงกราวด์เหล่านี้ได้อย่างน่าเชื่อถือ XHHD523L สร้างขึ้นโดยมีจุดประสงค์เพื่อเติมเต็มช่องว่างนี้ โดยส่งพัลส์ไฟฟ้าแรงสูงที่ได้รับการควบคุมไปยังชั้นเปลือก และระบุตำแหน่งจุดรั่วได้อย่างแม่นยำโดยใช้วิธีแรงดันไฟฟ้าแบบขั้น

XHHD523L มีหน่วยรับสัญญาณเฉพาะที่ออกแบบมาสำหรับวิธีการตรวจจับสองวิธี:

ชั้นวางย่อย A-frame ถูกใช้งานตามเส้นทางเคเบิลเป็นระยะๆ เครื่องรับจะวัดการไล่ระดับแรงดันไฟฟ้าระหว่างโพรบกราวด์สองตัว ได้แก่ แอมพลิจูดของสัญญาณและการเปลี่ยนแปลงขั้วเมื่อผู้ปฏิบัติงานเคลื่อนผ่านจุดฟอลต์ โดยระบุจุดบกพร่องของปลอกให้อยู่ภายในรัศมีต่ำกว่าเมตรที่พื้นผิว

สำหรับการติดตามเส้นทางสายเคเบิลและตำแหน่งล่วงหน้าของข้อบกพร่องของปลอกในพื้นที่ที่การเสียบโพรบภาคพื้นดินไม่สามารถทำได้ (พื้นผิวลาดยาง ภูมิประเทศที่เป็นหิน) แคลมป์ตัวรับจะจับคู่กับสายเคเบิลแบบเหนี่ยวนำ เพื่อตรวจจับความแรงของสัญญาณที่แปรผันซึ่งบ่งชี้โซนความผิดปกติ

1. การเชื่อมต่อแบบ Zero-Start:ไม่สามารถจ่ายไฟแรงดันสูงได้เว้นแต่ปุ่มปรับแรงดันไฟฟ้าจะหมุนทวนเข็มนาฬิกาจนสุด ปุ่มสตาร์ทจะสว่างขึ้นเมื่อได้รับการยืนยันตำแหน่งศูนย์แล้วเท่านั้น ป้องกันการเกิดไฟฟ้าแรงสูงโดยไม่ตั้งใจ
2. การปลดปล่อยตัวเองอัตโนมัติ:เมื่อเอาท์พุตไฟฟ้าแรงสูงถูกยกเลิก - ไม่ว่าจะด้วยปุ่มหยุดหรือไฟฟ้าขัดข้อง - วงจรภายในจะปล่อยประจุที่เหลือให้เป็นศูนย์โดยอัตโนมัติ ไม่จำเป็นต้องมีขั้นตอนการจำหน่ายด้วยตนเอง
3. การป้องกันกระแสเกิน:สวิตช์ป้องกันกระแสไฟเกินโดยเฉพาะพร้อมไฟ LED สีฟ้า เมื่อเปิดใช้งาน ระบบจะตัดการทำงานโดยอัตโนมัติหากกระแสเอาต์พุตเกินเกณฑ์ที่ปลอดภัย
4. การป้องกันแรงดันไฟฟ้าเกิน:การแคลมป์แรงดันไฟฟ้าภายในป้องกันไม่ให้เอาต์พุตเกินพิกัดสูงสุด 10kV ภายใต้สภาวะการทำงานใดๆ
5. การป้องกันอุณหภูมิเกิน:เซ็นเซอร์ความร้อนจะตรวจสอบอุณหภูมิภายในและปิดใช้งานเอาท์พุต HV หากเกินขีดจำกัดการทำงานที่ปลอดภัย ซึ่งมีความสำคัญอย่างยิ่งสำหรับการใช้งานภาคสนามเป็นเวลานานในสภาพอากาศร้อน
6. สิ่งที่แนบมาสายดิน:คอลัมน์การต่อสายดินของอุปกรณ์จะต้องเชื่อมต่อกับสายดินของสถานีก่อนใช้งาน — ให้การอ้างอิงด้านความปลอดภัยที่ตรวจสอบแล้วสำหรับวงจรป้องกันภายในทั้งหมด
7. การตรวจสอบมิเตอร์อนาล็อกคู่:มิเตอร์ kV และ mA อิสระให้การอ่านแบบเรียลไทม์และไม่คลุมเครือ — ไม่มีความล่าช้าของจอแสดงผลดิจิตอลหรือความกำกวมในแสงแดดจ้า
8. ฟิวส์ระบบ 8A:ฟิวส์ที่แผงด้านหลังที่สามารถเข้าถึงได้ให้การป้องกันกระแสเกินขั้นสุดท้ายสำหรับวงจรอินพุต AC

1. การประเมินฉนวนของเปลือก:เชื่อมต่อตัวเครื่องหลักเข้ากับปลอกสายเคเบิล เลือกโหมด DC Withstand (ตัวแสดงสีแดง) ใช้ไฟ 10kV DC และตรวจสอบมิเตอร์ mA - กระแสไฟรั่วที่ต่ำกว่าสิบไมโครแอมป์ช่วยยืนยันความสมบูรณ์ของปลอก
2. การยืนยันข้อผิดพลาด:หากกระแสไฟรั่วสูง แสดงว่าปลอกมีความผิดปกติของกราวด์ สังเกตระดับการรั่วไหลโดยประมาณเพื่อใช้อ้างอิงในระหว่างการระบุตำแหน่ง
3. สวิตช์โหมด:กดปุ่มสลับโหมด — ไฟแสดงสถานะสีเขียวยืนยันโหมดการระบุตำแหน่ง ปรับความถี่เอาต์พุต (0.2Hz-5Hz) ตามความยาวสายเคเบิลและความลึกของการฝัง
4. การระบุแรงดันไฟฟ้าขั้นตอน:ปรับใช้ A-frame ตามเส้นทางเคเบิล มิเตอร์ไมโครแอมแปร์ของเครื่องรับจะแสดงความแรงของสัญญาณที่เพิ่มขึ้นเมื่อเข้าใกล้ฟอลต์ การกลับเข็มเมื่อคุณผ่านไป และเป็นโมฆะที่ตำแหน่งฟอลต์ที่แน่นอน
5. ทำเครื่องหมายและซ่อมแซม:ทำเครื่องหมายตำแหน่งที่ระบุบนพื้นผิว โดยทั่วไปแล้วข้อบกพร่องนี้จะเข้าถึงได้ภายในระยะการขุดเจาะเป้าหมาย 1 เมตร เทียบกับการขุดร่องลึกหลายสิบเมตรโดยไม่มีการระบุตำแหน่งล่วงหน้า
6. การตรวจสอบหลังการซ่อมแซม:หลังจากซ่อมแซมปลอกหุ้ม ให้ทำการทดสอบความทนทานต่อ DC ซ้ำเพื่อยืนยันการคืนสภาพความสมบูรณ์ของปลอกหุ้มก่อนที่จะเสียบปลั๊กสายเคเบิลอีกครั้ง
