เครื่องระบุสายเคเบิล เครื่องทดสอบระบุสายเคเบิลแบบมี/ไม่มีไฟ 800Hz สัญญาณพัลส์ | XHSB505B

เครื่องระบุสายเคเบิล เครื่องทดสอบระบุสายเคเบิลแบบมี/ไม่มีไฟ 800Hz สัญญาณพัลส์ | XHSB505B

รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, Shaanxi, China
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	XHSB505B

ข้อมูลรายละเอียด

สถานที่กำเนิด:

Xi'an, Shaanxi, China

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

XHSB505B

หมายเลขรุ่น:

XHSB505B

โหมดระบุตัวตน:

การระบุสายเคเบิลแบบ Live & De-Energized

ความถี่การปล่อย:

สัญญาณพัลส์ 800Hz

แรงดันขาออก:

ระดับ 1: 145V; ระดับ 2: 240V

กระแสไฟขาออก:

0-10A

แบตเตอรี่ตัวส่ง:

12.6V 5200mAh

แบตเตอรี่ตัวรับ:

7.4V 2200mAh

แสดง:

จอแอลซีดีสีขนาด 3.2 นิ้ว

ส่งขากรรไกรหนีบ:

φ105มม

เส้นผ่านศูนย์กลางภายในแคลมป์ยืดหยุ่น:

ประมาณ 200 มม

ช่วงการตรวจจับ:

0-2.5kΩ (ไม่มีพลังงาน) / 0-20Ω (สด)

อุณหภูมิในการทำงาน:

-20 ℃ ~ 55 ℃

น้ำหนักรวม:

7กก. (พร้อมตัวรับสัญญาณ)

เน้น:

High Light

เน้น:

เครื่องทดสอบระบุสายเคเบิล สัญญาณพัลส์ 800Hz

เครื่องทดสอบระบุสายเคเบิลแบบมี/ไม่มีไฟ

เครื่องระบุสายเคเบิล XHSB505B พร้อมสัญญาณพัลส์

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 ยูนิต

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วัน

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

2,000 ชิ้น / ปี

คําอธิบายสินค้า

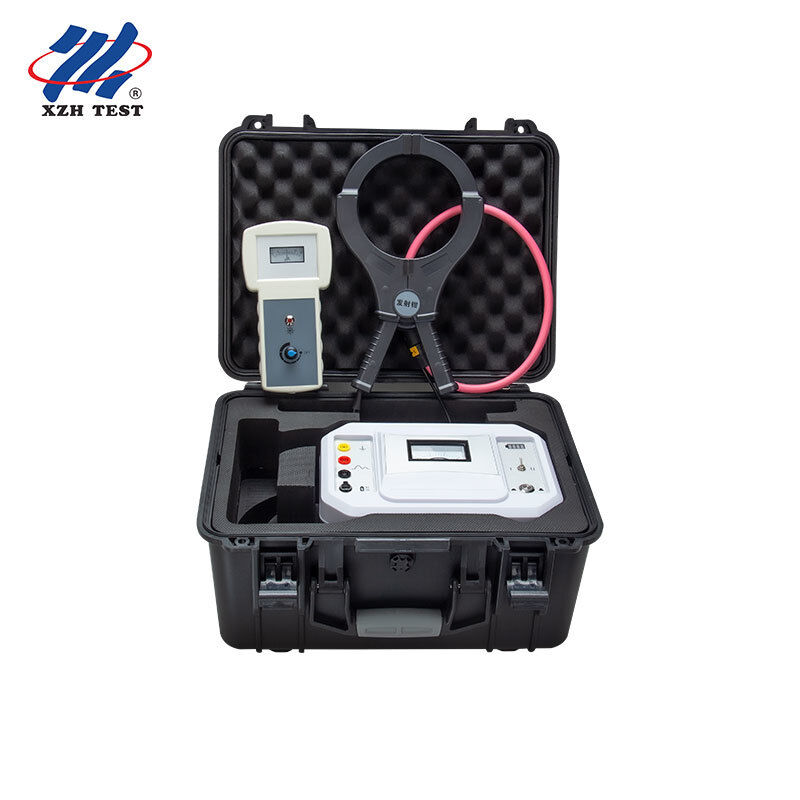

XHSB505B เครื่องระบุสายเคเบิล

เครื่องระบุสายเคเบิลนี้ออกแบบมาเป็นพิเศษสำหรับวิศวกรสายเคเบิลไฟฟ้าและผู้ปฏิบัติงานในอุตสาหกรรมไฟฟ้าเพื่อแก้ไขปัญหาการระบุสายเคเบิล หลักการทำงานคือเครื่องส่งสัญญาณจะส่งสัญญาณพัลส์ปกติไปยังสายเคเบิลที่จะระบุ ทำให้เกิดสัญญาณเหนี่ยวนำที่สอดคล้องกับสัญญาณที่ส่งไปตามสายเคเบิล แคลมป์รับและตัวรับจะแปลง ตรวจจับ และระบุสัญญาณ และโดยการสังเกตแอมพลิจูด จำนวนพัลส์ และขั้วที่แสดงบนตัวรับ สายเคเบิลเป้าหมายสามารถระบุได้ท่ามกลางสายเคเบิลหลายเส้นในราง สายเคเบิล ผลิตภัณฑ์นี้มีทั้งฟังก์ชันการระบุสายเคเบิลที่มีไฟฟ้าและสายเคเบิลที่ไม่มีไฟฟ้า ซึ่งตอบสนองความต้องการที่หลากหลายของการระบุสายเคเบิลในสถานที่ก่อสร้างไฟฟ้า ประกอบด้วยเครื่องส่งสัญญาณ แคลมป์ส่งสัญญาณ ตัวรับ และแคลมป์รับแบบยืดหยุ่น

การใช้งานและกลุ่มเป้าหมาย: ออกแบบมาสำหรับวิศวกรสายเคเบิลไฟฟ้าและผู้ปฏิบัติงานในอุตสาหกรรมไฟฟ้าที่ต้องการระบุสายเคเบิลเป้าหมายในราง สายเคเบิล ท่อร้อยสายไฟ และถาดสายเคเบิลหลายเส้นระหว่างการก่อสร้าง การบำรุงรักษา และการซ่อมแซมไฟฟ้า รองรับการระบุทั้งแบบมีไฟฟ้าและไม่มีไฟฟ้า

คุณสมบัติหลัก

การระบุสายเคเบิลที่มีไฟฟ้าและการระบุสายเคเบิลที่ไม่มีไฟฟ้าในเครื่องเดียว ตอบสนองความต้องการของไซต์งานที่หลากหลาย
เครื่องส่งสัญญาณส่งสัญญาณพัลส์ 800Hz พร้อมระดับที่เลือกได้ I (145V) และระดับ II (240V) และกระแสเอาต์พุต 0 ~ 10A
แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ความจุสูงในตัว (12.6V 5200mAh) ทำงานต่อเนื่องกว่า 4 ชั่วโมง การป้องกันการลัดวงจร การป้องกันความร้อนสูงเกิน และการแสดงระดับแบตเตอรี่
การออกแบบตัวเครื่อง ABS แบบพกพา; เข็มแอมมิเตอร์จะแกว่งเป็นปกติและไฟแสดงสถานะจะกะพริบแบบไดนามิกเมื่อส่งสัญญาณ
แคลมป์ส่งสัญญาณพร้อมช่องเปิดปากแคลมป์ φ105 มม. จับคู่สัญญาณกับสายเคเบิลเป้าหมายพร้อมการบ่งชี้ทิศทาง แคลมป์รับแบบยืดหยุ่น (ขดลวด Rogowski) ที่มีเส้นผ่านศูนย์กลางภายในประมาณ 200 มม. เหมาะสำหรับสายเคเบิลหนาหรือตัวนำที่ไม่สม่ำเสมอ
ตัวรับพร้อมหน้าจอสี LCD ขนาด 3.2 นิ้ว ไมโครโปรเซสเซอร์ความเร็วสูง และอัลกอริทึมที่แม่นยำ แสดงแอมพลิจูดสัญญาณ จำนวนพัลส์ ขั้ว และผลการตรวจจับแบบเรียลไทม์
ฟังก์ชันการสอบเทียบสัญญาณ: เมื่อแอมพลิจูด จำนวนพัลส์ และขั้วตรงกันทั้งหมด แถบสถานะจะแสดง "สายเคเบิลเป้าหมาย"; มิฉะนั้น "สายเคเบิลที่ไม่ใช่เป้าหมาย"
การปรับอัตราขยายระดับ 1 ~ 8 การวัดแบบไม่สัมผัส ปลอดภัยและรวดเร็ว

ข้อมูลจำเพาะทางเทคนิค

เครื่องส่งสัญญาณ

พารามิเตอร์	ข้อมูลจำเพาะ
ฟังก์ชัน	ปล่อยสัญญาณพัลส์พิเศษ, แสดงสถานะเอาต์พุต, แสดงแบตเตอรี่, ป้องกันความร้อนสูงเกิน, ป้องกันการลัดวงจร
แหล่งจ่ายไฟ	แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ความจุสูง 12.6V 5200mAh ทำงานต่อเนื่องกว่า 4 ชั่วโมง
โหมดเอาต์พุต	การเชื่อมต่อโดยตรงสำหรับการระบุสายที่ไม่มีไฟฟ้า; การจับคู่แคลมป์ส่งสัญญาณสำหรับการระบุสายที่มีไฟฟ้า
ความถี่ในการปล่อย	สัญญาณพัลส์ 800Hz
คาบพัลส์	2.75 วินาทีต่อกลุ่ม
แรงดันเอาต์พุต	ระดับ I: 145V; ระดับ II: 240V (±10%)
กระแสเอาต์พุต	0 ~ 10A (ค่าเฉลี่ยทันที, ±10%)
สายวัดทดสอบ	สายคลิปปากจระเข้สีแดงและดำ ยาว 1.5 ม. ต่อเส้น
ขนาดแคลมป์ส่งสัญญาณ	320 × 180 × 35 มม., ปากแคลมป์ φ105 มม., สายยาว 3 ม.
ขนาดเครื่องส่งสัญญาณ	268 × 193 × 100 มม.
อุณหภูมิในการทำงาน	-20 °C ~ 55 °C
สภาพการจัดเก็บ	-20 °C ~ 40 °C, ≤95% RH, ไม่มีไอน้ำควบแน่น
เครื่องชาร์จ	เครื่องชาร์จ DC 12.6V 1A

ตัวรับ

พารามิเตอร์	ข้อมูลจำเพาะ
ฟังก์ชัน	การระบุสายเคเบิลที่มีไฟฟ้า, การระบุสายเคเบิลที่ไม่มีไฟฟ้า
แหล่งจ่ายไฟ	แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ 7.4V 2200mAh ทำงานต่อเนื่อง 5 ชั่วโมง
จอแสดงผล	หน้าจอสี LCD ขนาด 3.2 นิ้ว
การสอบเทียบสัญญาณ	สอบเทียบสัญญาณที่ส่ง; ล็อคอัตราขยายหลังการสอบเทียบ สอบเทียบใหม่สำหรับสายเคเบิลที่แตกต่างกัน
การรับรู้ทิศทาง	แคลมป์ส่งสัญญาณ แคลมป์รับ และสัญญาณที่โหลดต้องอยู่ในทิศทางเดียวกัน
ผลการระบุ	แอมพลิจูด จำนวนพัลส์ และขั้วทั้งหมดแสดง "√" และแถบสถานะแสดง "สายเคเบิลเป้าหมาย"
ช่วงการตรวจจับ	ไม่มีไฟฟ้า: 0 Ω ~ 2.5kΩ; มีไฟฟ้า: 0 Ω ~ 20 Ω
การปรับอัตราขยาย	ปรับได้ 1 ~ 8 ระดับ
แคลมป์รับแบบยืดหยุ่น	ขดลวด Rogowski, สายยาวประมาณ 2 ม., เส้นผ่านศูนย์กลางภายในประมาณ 200 มม.
ขนาดตัวรับ	240 × 100 × 36 มม.
อุณหภูมิในการทำงาน	-20 °C ~ 55 °C, ต่ำกว่า 80% RH
เครื่องชาร์จ	เครื่องชาร์จ 8.4V 1A

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องระบุสายเคเบิลนี้ออกแบบมาสำหรับใคร?

ออกแบบมาสำหรับวิศวกรสายเคเบิลไฟฟ้าและผู้ปฏิบัติงานในอุตสาหกรรมไฟฟ้าที่ต้องการระบุสายเคเบิลเป้าหมายในราง สายเคเบิล ท่อร้อยสายไฟ และถาดสายเคเบิลหลายเส้นระหว่างการก่อสร้าง การบำรุงรักษา และการซ่อมแซมไฟฟ้า

คำถามที่ 2: สามารถระบุสายเคเบิลได้ทั้งในสภาพที่มีไฟฟ้าและไม่มีไฟฟ้าหรือไม่?

ใช่ รองรับทั้งการระบุสายเคเบิลที่มีไฟฟ้า (สายเคเบิลหุ้มเกราะสามแกนผ่านการจับคู่แคลมป์ส่งสัญญาณ) และการระบุสายเคเบิลที่ไม่มีไฟฟ้า (การเชื่อมต่อโดยตรง) ครอบคลุมความต้องการของไซต์งานที่หลากหลาย

คำถามที่ 3: ข้อกำหนดเอาต์พุตหลักของเครื่องส่งสัญญาณคืออะไร?

เครื่องส่งสัญญาณส่งสัญญาณพัลส์ 800Hz พร้อมระดับที่เลือกได้ I (145V) และระดับ II (240V) กระแสเอาต์พุต 0 ถึง 10A ใช้พลังงานจากแบตเตอรี่แบบชาร์จไฟได้ 12.6V 5200mAh ทำงานต่อเนื่องกว่า 4 ชั่วโมง

คำถามที่ 4: มันยืนยันสายเคเบิลเป้าหมายได้อย่างไร?

เมื่อแอมพลิจูด จำนวนพัลส์ และขั้วตรงกับสัญญาณที่สอบเทียบทั้งหมด ตัวรับจะแสดง "√" สำหรับทั้งสามและแสดง "สายเคเบิลเป้าหมาย" บนแถบสถานะ สายเคเบิลที่ไม่ใช่เป้าหมายจะแสดง "×" และ "สายเคเบิลที่ไม่ใช่เป้าหมาย"

คำถามที่ 5: อะไรทำให้เครื่องระบุสายเคเบิลนี้แตกต่างจากเครื่องทดสอบสายเคเบิลทั่วไป?

เป็นการรวมแคลมป์รับแบบยืดหยุ่น (ขดลวด Rogowski, เส้นผ่านศูนย์กลางภายในประมาณ 200 มม.) สำหรับสายเคเบิลหนาหรือผิดปกติ, วิธีการตรวจจับทิศทางพัลส์ 800Hz, การปรับอัตราขยายระดับ 1 ถึง 8 และการออกแบบตัวเครื่อง ABS แบบพกพาพร้อมการป้องกันการลัดวงจรและความร้อนสูงเกิน
