| สถานที่กำเนิด: | Xi'an, Shaanxi, China |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | XHHD530M |

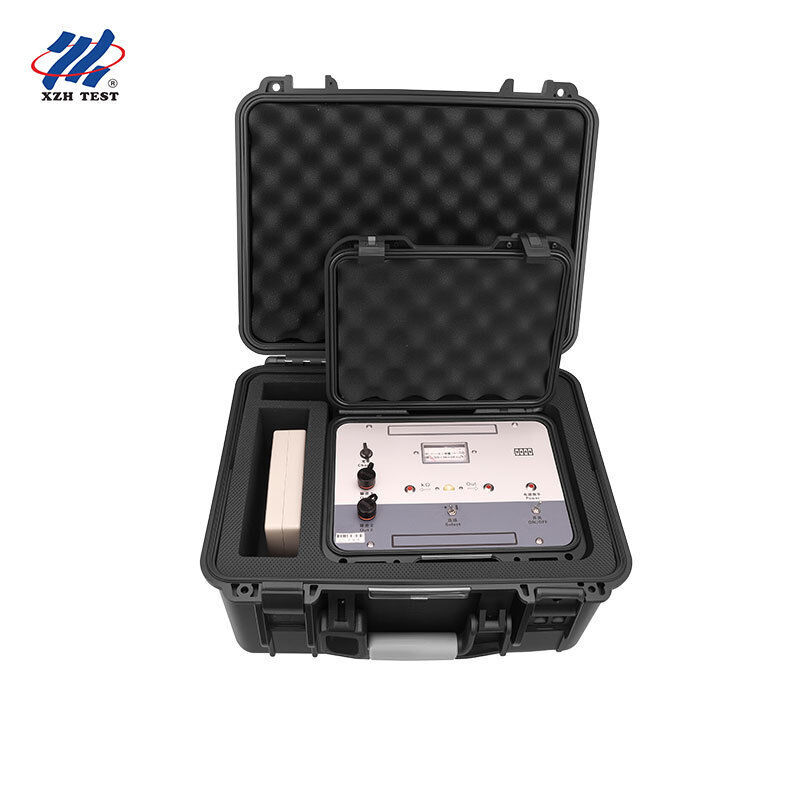

XHHD530M เป็นเครื่องมือตรวจจับความผิดปกติของสายเคเบิลฝังดินระดับมืออาชีพที่ออกแบบมาสำหรับสาธารณูปโภคด้านพลังงาน แผนกกระจายเสียงและโทรคมนาคม โรงงานอุตสาหกรรม และทีมบำรุงรักษาการไฟฟ้าในชนบท สร้างขึ้นเพื่อค้นหาตำแหน่งสายเคเบิลใต้ดิน รวมถึงสายเคเบิลหุ้มเกราะที่ฝังโดยตรง และระบุความผิดปกติได้อย่างแม่นยำโดยมีการขุดเจาะน้อยที่สุด
เครื่องมือนี้ตรวจจับทิศทางสายเคเบิล ตำแหน่งใต้ดินที่แม่นยำ ความลึกในการฝังโดยประมาณ และความผิดปกติประเภทต่างๆ รวมถึงความผิดปกติของการรั่วไหลลงดินและความผิดปกติของแกนขาด ทำงานได้อย่างน่าเชื่อถือในสภาพภูมิประเทศที่หลากหลาย ทั้งนาข้าว ถนนคอนกรีต พื้นผิวอิฐและหิน ถนนยางมะตอย และแม้กระทั่งสายเคเบิลที่ฝังอยู่ในผนังอาคาร สายไฟและสายเคเบิลเหนือพื้นดินที่กันน้ำก็สามารถทดสอบได้โดยใช้วิธีการตรวจจับที่เหมาะสม
ระบบประกอบด้วยเครื่องส่งสัญญาณ เครื่องรับสัญญาณ โพรบ แท่งเสียบ และอุปกรณ์เสริมสำหรับการเชื่อมต่อ ทั้งเครื่องส่งและเครื่องรับมีขนาดกะทัดรัด ปรับโครงสร้างให้เหมาะสม และมีความสวยงาม เครื่องมือนี้มีความโดดเด่นด้วยความไวสูง ความสามารถในการป้องกันการรบกวนที่เหนือกว่าผ่านการบ่งชี้มิเตอร์เสียงแบบซิงโครไนซ์ การทำงานที่สะดวกสำหรับผู้ปฏิบัติงานคนเดียว และการระบุตำแหน่งจุดผิดปกติที่รวดเร็วและแม่นยำ
| การตรวจจับแบบสองโหมด รวมวิธีการเหนี่ยวนำ (การรับสนามแม่เหล็กเชิงพื้นที่) และวิธีการเสียบ (การวัดความแตกต่างของศักย์ดิน) ไว้ในเครื่องมือเดียว ครอบคลุมสถานการณ์ความผิดปกติของสายเคเบิลฝังดินทั้งหมด |
การวัด KΩ ในตัว ฟังก์ชันการวัดความต้านทานฉนวนในตัวช่วยทดแทนความจำเป็นในการใช้มัลติมิเตอร์หรือเมกโอห์มมิเตอร์แยกต่างหาก กำหนดลักษณะความผิดปกติ (การรั่วไหล แกนขาด การลัดวงจร) ได้โดยตรงก่อนทำการตรวจจับ |
| เครื่องรับแบบสองความไว การสลับความไวสูง/ต่ำ พร้อมการบ่งชี้ภาพมิเตอร์เสียงแบบซิงโครไนซ์ ช่วยให้ตีความสัญญาณได้ชัดเจนทั้งในสภาพแวดล้อมที่มีสัญญาณแรงและอ่อน |
ขั้วเอาต์พุตกระแสสูง 2 ขั้ว เอาต์พุตพัลส์สูงสุด 1-5A เฉพาะสำหรับการตรวจจับความผิดปกติของการลัดวงจรโลหะ เพิ่มประสิทธิภาพพร้อมลดการใช้พลังงาน |
| การป้องกันการรบกวนสูง สัญญาณที่ได้รับยังคงชัดเจนและเสถียร แม้จะทำงานโดยตรงภายใต้สายส่งไฟฟ้าแรงสูง 220kV ทำให้มั่นใจได้ถึงการตรวจจับที่เชื่อถือได้ในสภาพแวดล้อมของแนวสายส่ง |
วิธีการตรวจสอบหลายวิธี รองรับเทคนิคการตรวจจับและตรวจสอบที่ได้รับการพิสูจน์ภาคสนามกว่า 17 วิธี รวมถึงความสมมาตรด้านข้าง จุดตัด วงกลมสมศักย์ และการตรวจสอบแบบ X เพื่อกำจัดจุดที่ผิดพลาด |
| ช่วงการตรวจจับที่ขยายออกไป ตรวจจับความผิดปกติได้ถึง 3 กม. ในความยาวสายเคเบิล โดยมีประสบการณ์ภาคสนามจริงเกิน 1-5 กม. ที่ความลึก 2-3 เมตร |
การออกแบบพร้อมใช้งานภาคสนามแบบพกพา ชุดอุปกรณ์ครบถ้วนมีน้ำหนักประมาณ 5 กก. ในกล่องขนส่งที่ทนทาน สามารถใช้งานโดยผู้ปฏิบัติงานคนเดียวโดยใช้เวลาติดตั้งน้อยที่สุด |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รูปแบบสัญญาณเอาต์พุต | คาบพัลส์ 1.34 ± 0.15ms, ความกว้าง 0.2 ± 0.1ms, คาบไม่ต่อเนื่อง 1.8 ± 1s |
| แรงดันเอาต์พุต (ช่วงสูง) | > 1000Vp-p |
| แรงดันเอาต์พุต (ช่วงกลาง) | > 60Vp-p |
| แรงดันเอาต์พุต (ช่วงต่ำ) | > 30Vp-p |
| ขั้วเอาต์พุต 2 | กระแสลัดวงจรพัลส์สูงสุด 1-5A |
| กำลังพัลส์ | > 2.5W (ที่โหลดช่วงสูง 80kΩ) |
| การวัด KΩ | ช่วง 0-∞ ตรวจสอบความต่อเนื่อง การขาด การผสม และความต้านทานการรั่วไหลลงดิน |
| แหล่งจ่ายไฟ | แบตเตอรี่แบบชาร์จไฟได้ 8.4V |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รูปแบบสัญญาณที่ได้รับ | คาบพัลส์ 1.36 ± 0.15ms, ความกว้าง 0.2 ± 0.1ms, คาบไม่ต่อเนื่อง 1.8 ± 1s |
| การตั้งค่าความไว | เลือกได้สูง / ต่ำ |
| การบ่งชี้ | มิเตอร์อนาล็อก (± ทิศทาง) พร้อมเอาต์พุตเสียงแบบซิงโครไนซ์ |
| แหล่งจ่ายไฟ | 6V (แบตเตอรี่ AA 4 ก้อน) |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ความแม่นยำความผิดปกติของการรั่วไหล (≤500kΩ) | < 0.2m (วิธีการเสียบ, ความยาว ≤3 กม., ความลึก ≤2 ม.) |
| ความแม่นยำความผิดปกติของแกนขาด | < 0.4m (ความยาว ≤1 กม., ความลึก ≤2 ม., ฉนวนดี) |
| ช่วงการตรวจจับจริง | สามารถเกิน 1-5 กม. ที่ความลึก 2-3 เมตร ในสภาพภาคสนาม |
| การป้องกันการรบกวน | การทำงานที่เชื่อถือได้ภายใต้สายส่ง 220kV |
| เงื่อนไขการใช้งาน | อุณหภูมิแวดล้อม -15°C ถึง +55°C; ความดันบรรยากาศ 86-108kPa |
วิธีการเหนี่ยวนำ — อาศัยหลักการของสนามแม่เหล็กไฟฟ้า สัญญาณพัลส์ที่ส่งเข้าไปในสายเคเบิลจะสร้างสนามแม่เหล็กในพื้นที่โดยรอบ โพรบจะรับสัญญาณสนามเชิงพื้นที่นี้ ซึ่งจะถูกขยายโดยเครื่องรับทั้งเสียงและเข็มมิเตอร์ การตรวจสอบความเข้มของเสียงและแอมพลิจูดของเข็มมิเตอร์ ผู้ปฏิบัติงานจะกำหนดทิศทางสายเคเบิล โซนความผิดปกติโดยประมาณ ตำแหน่งใต้ดินที่แม่นยำ และความลึกในการฝังเบื้องต้น
วิธีการเสียบ — เมื่อส่งสัญญาณพัลส์เข้าไปในสายที่ฝัง สนามไฟฟ้าปกติจะก่อตัวขึ้นบนพื้นผิวดินเหนือเส้นทางสายเคเบิลและจุดที่ผิดปกติ แท่งเสียบสองแท่งจะวัดความแตกต่างของศักย์ระหว่างสองจุดในสนามที่กระจายตัวนี้ เครื่องรับจะขยายสัญญาณเป็นเข็มมิเตอร์ที่มองเห็นได้ (ทิศทางบวก/ลบ) และเอาต์พุตเสียง การสังเกตทิศทางของเข็มและการแกว่งของแอมพลิจูด จะทำให้สามารถกำหนดตำแหน่งใต้ดินที่แม่นยำและจุดที่ผิดพลาดที่แน่นอนได้อย่างแม่นยำ
เครื่องมือนี้รองรับเทคนิคการตรวจสอบที่ได้รับการพิสูจน์ภาคสนามกว่า 17 วิธี เพื่อกำจัดสัญญาณที่ผิดพลาด รวมถึง: วิธีความสมมาตรด้านข้าง วิธีจุดตัด วิธีวงกลมสมศักย์ วิธีการตรวจสอบแบบ X วิธีความสมมาตรด้านหน้า วิธีการกำหนดตำแหน่งสองครั้ง วิธีระยะทางสั้น และวิธีทำให้เปียกสำหรับพื้นผิวแข็ง
| เลขที่ | รายการ | จำนวน | หมายเหตุ |
|---|---|---|---|
| 1 | เครื่องส่งสัญญาณ | 1 | แหล่งกำเนิดสัญญาณพร้อมฟังก์ชันวัด KΩ |
| 2 | เครื่องรับสัญญาณ | 1 | ความไวสองระดับพร้อมการบ่งชี้มิเตอร์เสียง |
| 3 | โพรบ | 1 | สำหรับรับสนามแม่เหล็กเชิงพื้นที่ด้วยวิธีเหนี่ยวนำ |
| 4 | หัวโพรบ | 1 | ปลายโพรบสำรอง |
| 5 | แท่งเสียบ (แดง & ดำ) | 2 | สำหรับวัดความแตกต่างของศักย์ด้วยวิธีเสียบ |
| 6 | สายเชื่อมต่อ | 2 | สายเชื่อมต่อสัญญาณและสายดิน |
| 7 | เครื่องชาร์จ | 1 | สำหรับแบตเตอรี่เครื่องส่งสัญญาณ |
ถาม: ความแตกต่างระหว่างวิธีการเหนี่ยวนำและวิธีการเสียบคืออะไร?
วิธีการเหนี่ยวนำใช้โพรบเพื่อจับสนามแม่เหล็กเชิงพื้นที่ที่สร้างขึ้นรอบๆ สายเคเบิลที่มีกระแสไฟฟ้า เหมาะอย่างยิ่งสำหรับการติดตามทิศทางสายเคเบิลอย่างรวดเร็ว การประมาณความลึกในการฝัง และการระบุโซนความผิดปกติโดยประมาณ วิธีการเสียบจะวัดความแตกต่างของศักย์บนพื้นผิวดินผ่านแท่งเสียบสองแท่ง ทำให้สามารถระบุตำแหน่งจุดที่ผิดพลาดได้อย่างแม่นยำด้วยความแม่นยำ <0.2 ม. เมื่อใช้ร่วมกัน จะให้ขั้นตอนการทำงานที่สมบูรณ์: การเหนี่ยวนำสำหรับการสแกนหยาบ การเสียบสำหรับการตรวจสอบที่แม่นยำถาม: ฟังก์ชันการวัด KΩ ในตัวช่วยได้อย่างไรในสนาม?
ก่อนทำการตรวจจับ ฟังก์ชันการวัด KΩ ช่วยให้ผู้ปฏิบัติงานสามารถวัดความต้านทานฉนวนระหว่างตัวนำแต่ละเส้นกับกราวด์ได้โดยตรง กำหนดประเภทความผิดปกติได้ทันที ไม่ว่าจะเป็นความผิดปกติของกราวด์ความต้านทานต่ำ (≤20kΩ) ความผิดปกติของกราวด์ความต้านทานสูง (20-500kΩ) หรือความผิดปกติของแกนขาดแบบฉนวน (>MΩ) สิ่งนี้ช่วยขจัดความจำเป็นในการใช้มัลติมิเตอร์หรือเมกโอห์มมิเตอร์แยกต่างหาก และรับประกันวิธีการตรวจจับและการตั้งค่าเอาต์พุตเครื่องส่งสัญญาณที่ถูกต้องตั้งแต่เริ่มต้น
ถาม: XHHD530M สามารถตรวจจับความผิดปกติภายใต้พื้นผิวคอนกรีตหรือยางมะตอยได้หรือไม่?
ใช่ สำหรับพื้นผิวแข็ง เช่น ถนนคอนกรีต ยางมะตอย อิฐ และหิน เครื่องมือจะใช้วิธีการทำให้เปียก โดยการพันปลายแท่งเสียบด้วยวัสดุที่ชุบน้ำ (ผ้าขนหนู ผ้า) เพื่อเพิ่มการสัมผัสกับพื้นดิน หรือรดน้ำจุดเสียบตามแนวสาย การเหนี่ยวนำทำงานได้โดยไม่ต้องสัมผัสกับพื้นดิน ทำให้สามารถสแกนเบื้องต้นเหนือพื้นผิวทุกประเภทได้
ถาม: เครื่องมือจัดการกับสัญญาณที่ผิดพลาดและจุดที่ผิดพลาดปลอมได้อย่างไร?
XHHD530M รองรับวิธีการตรวจสอบกว่า 17 วิธีที่พัฒนามาจากการมีประสบการณ์ภาคสนามหลายทศวรรษ เพื่อกำจัดสัญญาณที่ผิดพลาดที่เกิดจากจุดแยก T มุม สายใต้ดินที่ตัดกัน ท่อโลหะ และความลึกในการฝังที่ไม่สม่ำเสมอ การตรวจสอบข้ามหลายวิธีช่วยให้มั่นใจได้ว่าจุดที่ผิดพลาดที่ระบุนั้นเป็นของจริงก่อนที่จะเริ่มการขุดเจาะ
ถาม: ช่วงและระยะการตรวจจับสูงสุดคือเท่าใด?
เครื่องมือนี้ได้รับการจัดอันดับสำหรับการตรวจจับความผิดปกติได้ถึง 3 กม. ในความยาวสายเคเบิล ที่ความลึก 2 เมตร ด้วยความแม่นยำในการระบุตำแหน่ง <0.2 ม. ในสภาพภาคสนามจริง ผู้ใช้หลายคนรายงานว่าสามารถตรวจจับได้อย่างมีประสิทธิภาพเกิน 5 กม. ที่ความลึก 2-3 เมตร ขึ้นอยู่กับองค์ประกอบของดินและลักษณะความต้านทานของความผิดปกติ
ถาม: XHHD530M สามารถทำงานใกล้สายส่งไฟฟ้าแรงสูงได้หรือไม่?ใช่ เครื่องมือนี้มีความสามารถในการป้องกันการรบกวนสูง และได้รับการพิสูจน์ภาคสนามแล้วว่าให้การรับสัญญาณที่ชัดเจนและเสถียร แม้จะทำงานโดยตรงภายใต้สายส่ง 220kV การบ่งชี้มิเตอร์เสียงแบบซิงโครไนซ์ให้การยืนยันสองเท่าที่ไม่ได้รับผลกระทบจากสัญญาณรบกวนแม่เหล็กไฟฟ้า
ถาม: การรับประกันและการสนับสนุนใดบ้างที่รวมอยู่ด้วย?
การรับประกันมาตรฐาน 12 เดือนสำหรับข้อบกพร่องในการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ได้รับการรับรอง CE และ ISO ชุดอุปกรณ์แต่ละชุดประกอบด้วยเครื่องส่งสัญญาณ เครื่องรับสัญญาณ โพรบ แท่งเสียบ สายเชื่อมต่อ เครื่องชาร์จ และคู่มือผู้ใช้ในกล่องขนส่งที่ทนทาน มีบริการฝึกอบรม ณ สถานที่และตัวเลือกการรับประกันเพิ่มเติมตามคำขอ
▎บริการหลังการขาย
รับประกันฟรี 12 เดือนสำหรับปัญหาคุณภาพผลิตภัณฑ์ การบำรุงรักษาและสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ได้รับการรับรอง CE และ ISO คำถามทางเทคนิคโดยทั่วไปจะได้รับคำตอบภายใน 24 ชั่วโมง มีบริการติดตั้ง ณ สถานที่และฝึกอบรมผู้ปฏิบัติงานตามคำขอ
