ระบบการตั้งตําแหน่งความผิดพลาดสายเคเบิลที่บูรณาการ 32kV 2048J Multi-Pulse Trolley TDR Tester สําหรับการตรวจจับสายเคเบิล 35kV XHHV535-4TSB

ระบบการตั้งตําแหน่งความผิดพลาดสายเคเบิลที่บูรณาการ 32kV 2048J Multi-Pulse Trolley TDR Tester สําหรับการตรวจจับสายเคเบิล 35kV XHHV535-4TSB

รายละเอียดสินค้า:

สถานที่กำเนิด:	มณฑลส่านซีประเทศจีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	XHHV535-4TSB

ข้อมูลรายละเอียด

สถานที่กำเนิด:

มณฑลส่านซีประเทศจีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

XHHV535-4TSB

ประเภทระบบ:

ระบบระบุตำแหน่งข้อบกพร่องของสายเคเบิลที่ติดตั้งบนรถเข็นในตัว

จอแสดงผล TDR:

หน้าจอสัมผัส TFT ขนาด 10.1 นิ้ว, 1024x600, 280 nits

แรงดันอิมพัลส์:

0-32kV / 0-16kV / 0-8kV (สลับได้ 3 ระดับ)

ตัวเก็บประจุในตัว:

4μF/32kV, 16μF/16kV, 64μF/8kV (3 สเตจ)

ปลดปล่อยพลังงาน:

2048จ

ความถี่ในการสุ่มตัวอย่าง:

1เมกะเฮิร์ตซ์-400เมกะเฮิร์ตซ์

ระยะทาง:

≥120กม

วิธีทดสอบ:

พัลส์แรงดันต่ำ, วาบไฟแบบ HV, พัลส์หลายจังหวะ 8 เวลา

แบตเตอรี่ทีดีอาร์:

ลิเธียม 10.4Ah, การทำงาน 5 ชม.+

แหล่งจ่ายไฟทำงาน:

กระแสสลับ 220V±10% / 50Hz

เน้น:

High Light

เน้น:

32kv ระบบการตั้งตําแหน่งความผิดพลาดของสายไฟฟ้า

เครื่องทดสอบการตรวจจับสายไฟ 35kV

เครื่องทดสอบ TDR ของรถเข็นหลายจังหวะ

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 ชุด

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

ระบบติดตั้งบนรถเข็นในกล่องเที่ยวบินบุโฟมกันกระแทก ลังไม้อัดเกรดส่งออกพร้อมแผงกั้นความชื้น

เวลาการส่งมอบ:

7-15 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

ออกแบบให้กับบริษัทไฟฟ้า ผู้รับเหมาการทดสอบสายไฟฟ้า และทีมงานบํารุงรักษาสนาม

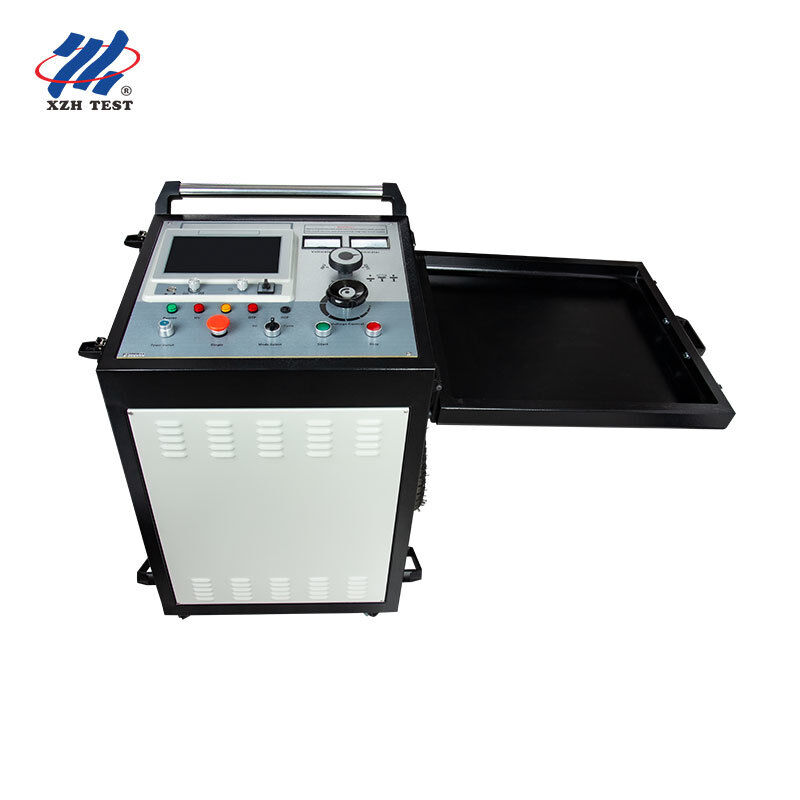

XHHV535-4TSB เป็นระบบการตั้งตําแหน่งความผิดพลาดสายไฟฟ้าที่บูรณาการอย่างเต็มที่รวมตัวเครื่องทดสอบความผิดพลาดเคเบิล TDR หน้าจอสัมผัสขนาด 10.1 นิ้ว และเครื่องผลิตแรงดันความแรงสูง 32kV/2048J บนแพลตฟอร์มรถกระบะ ergonomic เดียวกระแทกความดันต่ํา, กระแทกความดันสูง flashover, และ 8 ครั้งหลายกระแทกระบบนี้จัดการทุกอย่างจากความผิดพลาดความต้านทานต่ํา ไปยังความผิดพลาดความต้านทานสูงในสายไฟฟ้าที่ระดับ 35kV และต่ํากว่าDL/T846-2016และDL/T474-2017มาตรฐาน, มันแทนเครื่องมือที่แตกต่างกันทั้งหมด ด้วยการแก้ไขที่เคลื่อนไหวพร้อมในสนาม

คุณสมบัติสําคัญ ผ่อนผลิตแรงดันสูง

การสลับระดับความกระชับกําลังและตัวประกอบความแรงสามระยะ✅ สามารถเลือก 32kV/4μF, 16kV/16μF, หรือ 8kV/64μF สําหรับการจัดส่งพลังงานที่ดีที่สุดผ่านประเภทเคเบิลและสภาพความผิดพลาดที่แตกต่างกัน

การดําเนินงานสามแบบ√ DC ทนความแรงกดดัน, การปล่อยไฟฟ้ามือเดียว, และการปล่อยไฟฟ้าระยะเวลา (อัตโนมัติ ~ 7s ระยะเวลา)และกระแสการทํางานการชี้แจงเสียง-แม่เหล็ก.

โมดูลรูปคลื่นการเก็บตัวอย่างอุปกรณ์การตอบสนองสัญญาณแม่นยําสูงที่บูรณาการ ทําให้ผู้ทดสอบ TDR สามารถรับรูปร่างคลื่นได้อย่างต่อเนื่องระหว่างการทดสอบฟลชอเวอร์ความดันสูงและการทดสอบหลายแรงดัน โดยกําจัดการเชื่อมต่อภายนอก

ระบบความปลอดภัยครบวงจรการล็อคที่ตั้งศูนย์ป้องกันการเริ่มต้น HV โดยอุบัติเหตุ, การป้องกันความแรงเกิน (9A / 5s), การปิดอุณหภูมิเกิน 105 °C และการปล่อย capacitor อัตโนมัติเมื่อหยุดสายไฟฟ้าแรงดันสูงและพื้นที่การเก็บตัวอย่างจะถูกนําไปทางที่แตกต่างกัน.

พลาตฟอร์มรถกระบะแบบ ergonomicทั้งเครื่องทดสอบ TDR และเครื่องผลิต HV ถูกติดตั้งบนรถขนส่งล้อเดียวที่มีการจัดการสายเคเบิลที่มีการจัดระเบียบ ทําให้สามารถขนส่งและจัดตั้งคนเดียวได้ในพื้นที่ที่มีการเข้าถึงจํากัด

2.5 คลาสการวัดความแม่นยํา✓ เครื่องวัดตัวชี้แบบแบบแอนาล็อกแบบคู่ ให้สัญญาณความดันและกระแสในเวลาจริง พร้อมกับผลตอบกลับทางสายตาที่ชัดเจนระหว่างเหตุการณ์การปล่อยไฟ ทําให้กระบวนการกระตุ้นสามารถสังเกตเห็นได้ทันที

คุณสมบัติสําคัญ TDR Cable Fault Tester

วิธี การ ตรวจ สาม อย่าง✓ วิธีกระแทกความแรงดันต่ํา (ความถี่ 300V), วิธีกระแทกความแรงดันสูง, และวิธีการหลายกระแทก 8 ครั้งสําหรับการวิเคราะห์ความผิดพลาดที่ครบวงจรในวงจรเปิดแรงดันต่ําและความต้านทานสูง แฟลชโอเวอร์ความผิดพลาด.

10หน้าจอสัมผัสอุตสาหกรรมขนาด 0.1 นิ้ว✓ จอ TFT สีเต็ม ความละเอียด 1024 × 600 และความสว่าง 280 นิต สามารถอ่านได้โดยเต็มที่ในแสงอาทิตย์ตรง การควบคุมแบบสองแบบด้วยการสัมผัสและหมุนหมุนเพื่อการทํางานด้วยมือถุงมือในสนาม

เครื่องวัดเมกอฮมเมตร✓ ฟังก์ชันการวัดความต้านทานของความละเอียดแบบบูรณาการ ทําให้การวินิจฉัยลักษณะความผิดพลาด (ความต้านทานต่ํากับความต้านทานสูง) สามารถทําโดยตรงจากเครื่องทดสอบก่อนการเลือกวิธีการทดสอบที่เหมาะสม

ระยะทาง 120 กิโลเมตร ความละเอียด 0.07 เมตรการทดสอบแบบตัวอย่าง 1MHz 400MHz กับ 10 ระยะทดสอบที่สามารถเลือกได้ การวิเคราะห์รูปคลื่นอัตโนมัติด้วยการยกเว้นคอร์เซอร์ด้วยมือเพื่อการวัดระยะทางความผิดพลาดที่แม่นยํา

การใช้งานแบตเตอรี่ 5+ ชั่วโมง✅ แบตเตอรี่ลิธีਅਮ 10.4Ah ที่ติดตั้งพร้อมการชาร์จเร็ว (ใช้เวลา 2 ชั่วโมงในการชาร์จเต็ม) ดําเนินการทดสอบกระแสการทํางานทั้งหมดของเคเบิลที่สถานที่ห่างไกล โดยไม่มีการเข้าถึงพลังงานแอลซีสําหรับเครื่องทดสอบ TDR

การเก็บข้อมูลแบบคลื่นและการส่งออก PC✅ การเก็บข้อมูลในเครื่องขนาดใหญ่ที่มีการตั้งชื่อไฟล์ด้วยตัวอักษรจีน การส่งออก USB ไปยังโปรแกรม PC เพื่อการวิเคราะห์อาร์คิฟ, การสร้างรายงาน และการเปรียบเทียบรูปคลื่นในรอบรอบการบํารุงรักษา

รายละเอียดทางเทคนิค ราคาของเครื่องผลิตแรงดันสูง

กระตุ้นความดันสูง	สามระดับ: 0∼32kV / 0∼16kV / 0∼8kV
เครื่องปรับความแรงในตัว	สามระดับ: 4μF / 32kV, 16μF / 16kV, 64μF / 8kV
พลังงานการปล่อย	2048J
HV ไซด์คอเรนต์	0∼60mA
ความแม่นยําของความดันสูง	ประเภทที่สอง5
Polarity การออก	ความขั้วลบ
พลังงานสูงสุด	2000W
ระยะเวลาการกระแทก	อัตโนมัติ ∼ 7s จักรยาน; มือการสุ่ม
การป้องกันความแรงเกิน	9A (> 5s) ด้านความดันต่ํา
ป้องกันอุณหภูมิเกิน	105°C
พลังงานทํางาน	AC 220V ± 10% / 50Hz

รายละเอียดทางเทคนิค หน่วยตรวจสอบความผิดพลาดเคเบิล TDR

อัตราการเก็บตัวอย่าง	1MHz∼400MHz
ระยะทาง	≥ 120km (10 ระยะที่สามารถเลือก)
ความละเอียดอย่างน้อย	00.07m
พื้นที่ทดสอบแบบตาบอด	≤ 10m
พริบความดันต่ํา	300V ±15%, ความกว้าง 8 อัมพวา
ความผิดพลาดในการวัด	≤ ± 0.5% × L + 1m)
การแสดง	10หน้าจอสัมผัส TFT ขนาด 0.1 นิ้ว ขนาด 1024 × 600, 280 นิต
แบตเตอรี่	10.4Ah ลิทธิยม ชาร์จ 2 ชั่วโมง ใช้งาน 5 ชั่วโมง
อุณหภูมิการทํางาน	-20°C∼+65°C, 90% RH

สถานการณ์การใช้งาน

เครือข่ายการกระจายของเมือง

กระแสการทํางานที่ตั้งความผิดพลาดที่ครบถ้วนสําหรับสายไฟฟ้าใต้ดิน 35kV และต่ํากว่าการวินิจฉัยความผิดพลาดผ่านเมกอฮมเมตรที่ติดตั้ง → การตั้งตั้งก่อนด้วย TDR หลายจังหวะ → การกําหนดตําแหน่งอย่างแม่นยําด้วยการปรับปรุงเสียง-แม่เหล็กทั้งหมดจากระบบรถตู้เดียว

โรงงานอุตสาหกรรมและสับสเตชั่น

DC ทนกับการทดสอบความดันของเครื่องแปลง เครื่องสลับและสายไฟ ระหว่างการใช้งาน บวกกับการตอบสนองความผิดพลาดอย่างรวดเร็วเมื่อเครื่องให้อาหารที่สําคัญในการผลิตล้มลงการออกแบบรถคันสามารถย้ายระหว่างห้องสลับอย่างรวดเร็ว.

ระบบรถไฟและรถไฟใต้ดิน

จุดที่ผิดปกติของสัญญาณและสายไฟฟ้าการดึง ติดกับทางเดินรถไฟ ระบบติดตั้งรถรางนําทางไปยังแพลตฟอร์มและอุโมงค์บริการขณะที่เครื่องทดสอบ TDR ที่ใช้แบตเตอรี่ทํางานในสถานที่ที่สายไฟ AC ไม่สามารถใช้ได้.

ผู้ให้บริการการทดสอบของบุคคลที่สาม

ระบบครบครันครอบคลุม 90% ของการเรียกบริการสนาม พริบความดันต่ําสําหรับการตรวจสอบรวดเร็ว พริบหลายครั้ง 8 ครั้งสําหรับความผิดพลาดความต้านทานสูงที่ซับซ้อน และการเก็บรูปคลื่นที่ครบวงจรสําหรับการรายงานลูกค้า.

คํา ถาม ที่ ถาม บ่อย

ถาม: อะไรทําให้ XHHV535-4TSB แตกต่างจากเครื่องผลิตไฟฟ้าระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระ

4TSB เป็นระบบการหาความผิดพลาดของสายไฟฟ้าที่สมบูรณ์แบบ ซึ่งรวมตัวเครื่องทดสอบ TDR หน้าจอสัมผัสขนาด 10.1 นิ้ว กับเทคโนโลยีหลายจังหวะ และเครื่องกําเนิดจังหวะ 32kV/2048J HV บนรถขนส่งเดียวไม่เหมือนกับเครื่องกําเนิดที่อยู่ลําพัง, มันจัดการกระแสการทํางานทั้งหมด ณ การวินิจฉัยความผิดพลาด (เมกอฮมเมตรที่ติดตั้ง) ผ่านการตั้งตําแหน่งล่วงหน้า (TDR) ไปยังการกําหนดจุดที่แม่นยํา ณ ณ โดยไม่ต้องใช้อุปกรณ์แยกหรือเครื่องเชื่อมภายนอก

คําถาม: เมื่อไหร่ผมควรใช้วิธีการหลายจังหวะแทนการใช้ Flashover ระดับความดันสูงมาตรฐาน?

วิธี multi-pulse 8 ครั้งถูกแนะนําสําหรับความต้านทานสูงและความผิดพลาด flashover ที่ HV flashover แบบดั้งเดิมผลิตรูปคลื่น cosine-oscillation ที่ซับซ้อนที่ยากที่จะตีความMulti-pulse ขยายความยาวของวงโค้งที่จุดผิดพลาดและจับ 8 ชุดรูปคลื่นพร้อมกัน, ให้เสียงสะท้อนคล้ายคลึงสั้นสะอาดสําหรับการวัดระยะทางที่ชัดเจน

Q: เครื่องทดสอบ TDR สามารถทํางานได้อิสระจากเครื่องผลิต HV ไหม?

ใช่ เครื่องทดสอบความผิดพลาดสายไฟฟ้า TDR มีแบตเตอรี่ลิเดียม 10.4Ah ที่ใช้ได้ 5 ชั่วโมงการปรับระดับความเร็วคลื่น, และการทดสอบความต้านทานความละเอียด (ฟังก์ชัน megohmmeter) โดยไม่ต้องเปิดเครื่องกําเนิด HV

คําถาม: ผมเลือกระดับความแรงดัน / แคปเปซิเตอร์ที่เหมาะสมกับสายผมได้อย่างไร?

เลือกขึ้นอยู่กับความกระชับกําลังเรียงลําดับและประเภทความผิดพลาดของเคเบิล: 8kV/64μF สําหรับเคเบิลความดันต่ําและความผิดพลาดความต้านทานต่ําที่ต้องการกระแสไฟฟ้าสูง; 16kV/16μF สําหรับเคเบิลความดันกลางและความผิดพลาดการรั่วทั่วไป32kV / 4μF สําหรับสายไฟ 35kV และความผิดพลาด flashover ความต้านทานสูงที่ต้องการความแรงดันตัดสูงสุดการเปลี่ยน 3 ขั้นตอนจะทําผ่านก้อนหมุนเดียว ก่อนเปิดไฟ

Q: การรับประกันและการสนับสนุนหลังการขายคืออะไร?

การรับประกันมาตรฐานคือ 12 เดือนจากวันจัดส่งครอบคลุมความบกพร่องในการผลิต พร้อมบริการสนับสนุนทางเทคนิคและการบํารุงรักษาตลอดชีวิต มีแผนการรับประกันที่ขยายออกไปเราให้การวินิจฉัยทางไกล, การจําหน่ายอะไหล่, และการใช้งานในสถานที่และการฝึกอบรมผู้ใช้งานเป็นตัวเลือก. คําถามส่วนใหญ่ได้รับคําตอบภายใน 24 ชั่วโมง.

Q: ฉันสามารถส่งออกรูปคลื่นทดสอบสําหรับรายงานลูกค้าได้หรือไม่?

ใช่ เครื่องทดสอบ TDR เก็บรูปคลื่นที่มีตัวอักษรจีนในเครื่องสร้างรายงาน, และพิมพ์ภาพรูปคลื่น สิ่งนี้มีคุณค่าโดยเฉพาะอย่างยิ่งสําหรับผู้ให้บริการการทดสอบที่ต้องการบันทึกผลสําหรับลูกค้าของพวกเขา

ต้องการการปรับแต่งตามต้องการ?

XZH TEST นําเสนอระบบการตั้งตําแหน่งความผิดพลาดของสายไฟฟ้าที่ปรับแต่งพร้อมกับช่วงความกระชับกําลังปรับเปลี่ยน, แบงก์ตัวประกอบความเข้มข้นขยาย และการบูรณาการกับตัวชี้แจงเสียง-แม่เหล็กและเครื่องติดตามเส้นทางติดต่อทีมงานวิศวกรรมของเราด้วยความต้องการสนามของคุณสําหรับอัตราส่วนตัว.
