เครื่องระบุตำแหน่งสายเคเบิลผิดพลาดแบบอะคูสติก-แม่เหล็กดิจิทัล|XHDD503C+
ภาพรวมผลิตภัณฑ์
XHDD503C+ เป็นเครื่องระบุตำแหน่งสายเคเบิลผิดพลาดที่มีความแม่นยำสูง โดยใช้เทคโนโลยีการซิงโครไนซ์อะคูสติก-แม่เหล็กเพื่อระบุตำแหน่งความผิดพลาดได้อย่างแม่นยำภายในช่วงการวัดหยาบที่กำหนดไว้ล่วงหน้า เครื่องมือนี้จะจับและวิเคราะห์ความแตกต่างของเวลาอะคูสติกและแม่เหล็กที่เกิดจากการคายประจุจากการกระแทก ณ จุดที่เกิดความผิดพลาด โดยผสมผสานหลักการรับแรงสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อให้ได้ความแม่นยำในการระบุตำแหน่งที่แน่นอน มาพร้อมกับหน้าจอ LCD ระบบสัมผัสความสว่างสูงขนาด 1.5 นิ้ว (ความละเอียด 480x850, 350 nits) XHDD503C+ รับประกันการมองเห็นที่ชัดเจนแม้ภายใต้แสงแดดโดยตรงระหว่างการปฏิบัติงานภาคสนามกลางแจ้ง
เหมาะสำหรับความผิดพลาดแบบความต้านทานต่ำ, การลัดวงจร, การวงจรเปิด, การขาดวงจร, การรั่วไหลความต้านทานสูง และการเกิดแฟลชโอเวอร์ในสายไฟ, สายโคแอกเชียล และสายแรงดันต่ำในระดับแรงดันไฟฟ้าต่างๆ หน้าตัด และสื่อไดอิเล็กทริกต่างๆ เป็นไปตามมาตรฐาน DL/T 849.2-2019 และ GB/T 18268.1
คุณสมบัติหลัก
- การระบุตำแหน่งแบบอะคูสติก-แม่เหล็กซิงโครไนซ์พร้อมการคำนวณความแตกต่างของเวลาอัตโนมัติ
- หน้าจอ LCD ระบบสัมผัสความสว่างสูงขนาด 1.5 นิ้ว (480x850, 350 nits) — มองเห็นได้ในแสงแดด
- การปรับเกน/ทริกเกอร์อัตโนมัติและแบบแมนนวลสำหรับทั้งช่องสัญญาณอะคูสติกและแม่เหล็ก
- โหมดฟิลเตอร์ที่เลือกได้สี่โหมด: Full Pass, Band Pass, Low Pass และ High Pass
- BNR การลดเสียงรบกวนพื้นหลัง และการลดเสียงรบกวนแบบปิดเสียงสำหรับสภาพแวดล้อมภาคสนามที่ท้าทาย
- การกรองแบบซ้อนทับอันดับห้าเพื่อเพิ่มความชัดเจนของสัญญาณ
- การบ่งชี้การเบี่ยงเบนเส้นทางพร้อมการแจ้งเตือนจุดที่เกิดความผิดพลาด
- โพรบแบบดิจิทัลคงที่ที่มีความไวสูง ทนทานต่อสัญญาณรบกวน
- เซ็นเซอร์สัญญาณแยกทางกายภาพหลายชั้นพร้อมระดับการกันน้ำ IP65
- แบตเตอรี่ลิเธียมความจุสูงในตัวพร้อมสแตนด์บายมากกว่า 8 ชั่วโมงและเครื่องชาร์จเร็ว
- ดีไซน์กะทัดรัดและน้ำหนักเบา — ตัวเครื่องหลัก 0.82 กก., โพรบ 2.2 กก.
ข้อมูลจำเพาะทางเทคนิค
| วิธีการระบุตำแหน่ง |
การซิงโครไนซ์อะคูสติก-แม่เหล็ก |
| ความแม่นยำในการตรวจจับ |
การระบุตำแหน่ง: ≤ 0.1 ม.; เส้นทาง: ≤ 0.5 ม. |
| ช่วงการตรวจจับ |
0.00 - 99.99 มิลลิวินาที |
| โหมดฟิลเตอร์ |
Full Pass (100Hz-1600Hz), Band Pass (200Hz-600Hz), Low Pass (100Hz-300Hz), High Pass (160Hz-1600Hz) |
| วิธีการกรอง |
ฟิลเตอร์ซ้อนทับอันดับห้า |
| เกนช่องสัญญาณ |
8 ระดับ (เสียงและแม่เหล็ก); เกณฑ์ทริกเกอร์ 0-99 ระดับ |
| เอาต์พุตเสียง |
เกน 16 ระดับ (0-112 dB), อิมพีแดนซ์ 350Ω |
| จอแสดงผล |
จอ LCD ระบบสัมผัสขนาด 1.5 นิ้ว, 480x850, 350 nits |
| ระดับการกันน้ำ |
IP65 (เซ็นเซอร์แยกทางกายภาพหลายชั้น) |
| แหล่งจ่ายไฟ |
แบตเตอรี่ 3.7V 3200mAh 18650 x4 |
| เวลาสแตนด์บาย |
> 8 ชั่วโมง |
| อุณหภูมิในการทำงาน |
-25°C ถึง 65°C; RH ≤ 90% |
| ขนาดเคส |
428L x 350W x 230H มม. |
| น้ำหนักรวม |
7.5 กก. |
| ตัวเครื่องหลัก |
190L x 75W x 135H มม., 0.82 กก. |
| โพรบ |
200 เส้นผ่านศูนย์กลาง x 130H มม., 2.2 กก. |
| การปฏิบัติตามข้อกำหนด |
DL/T 849.2-2019 / GB/T 18268.1 |
รายการบรรจุภัณฑ์
|
รายการส่วนประกอบเครื่องมือและแผนภาพ
|
|
ชื่อ
|
จำนวน
|
กราฟิก
|
ชื่อ
|
จำนวน
|
กราฟิก
|
|
เครื่องระบุตำแหน่งสายเคเบิลผิดพลาด
|
คำถามที่พบบ่อย
|
|
โพรบ
(รวมถึงก้านต่อ, ฐาน, หลักดิน , ขั้วต่อโพรบ, และขั้วต่อดิสก์ )1
|
คำถามที่พบบ่อย
|
|
|
หุ้มฉนวน 7 แกน1
|
คำถามที่พบบ่อย
|
|
|
1
|
คำถามที่พบบ่อย
|
|
|
1
|
คำถามที่พบบ่อย
|
|
|
อเนกประสงค์
1
|
คำถามที่พบบ่อย
|
|
Q1: การซิงโครไนซ์อะคูสติก-แม่เหล็กช่วยเพิ่มความแม่นยำในการระบุตำแหน่งความผิดพลาดได้อย่างไร?
วิธีการอะคูสติก-แม่เหล็กตรวจจับสัญญาณแม่เหล็กไฟฟ้า (ซึ่งเดินทางด้วยความเร็วใกล้เคียงแสง) และสัญญาณอะคูสติก (ซึ่งเดินทางด้วยความเร็วเสียงผ่านดิน) ไปพร้อมๆ กัน โดยการวัดความแตกต่างของเวลาของสัญญาณทั้งสองนี้ เครื่องมือจะคำนวณระยะทางที่แม่นยำไปยังจุดที่เกิดความผิดพลาดด้วยความแม่นยำภายใน 0.1 เมตร ขจัดความเดาสุ่มจากวิธีการใช้เสียงเพียงอย่างเดียวแบบดั้งเดิม
Q2: ฉันควรเลือกโหมดฟิลเตอร์ใดสำหรับสภาพภาคสนามที่แตกต่างกัน?
มีสี่โหมดให้เลือก: Full Pass (100Hz-1600Hz) สำหรับการใช้งานทั่วไปที่มีสัญญาณรบกวนน้อยที่สุด; Band Pass (200Hz-600Hz) สำหรับการปฏิเสธสัญญาณรบกวนที่สมดุล; Low Pass (100Hz-300Hz) สำหรับดินอ่อนหรือพื้นที่ทรายที่ความถี่สูงลดทอนอย่างรวดเร็ว; High Pass (160Hz-1600Hz) สำหรับพื้นผิวถนนแข็งหรือคอนกรีตใกล้จุดที่เกิดความผิดพลาดซึ่งมีสัญญาณรบกวนพื้นหลังความถี่ต่ำเป็นหลัก
Q3: XHDD503C+ สามารถตรวจจับความผิดพลาดของสายเคเบิลประเภทใดได้บ้าง?
XHDD503C+ เหมาะสำหรับความผิดพลาดแบบความต้านทานต่ำ, ความผิดพลาดแบบลัดวงจร, ความผิดพลาดแบบวงจรเปิด (ขาดวงจร), ความผิดพลาดแบบรั่วไหลความต้านทานสูง และความผิดพลาดแบบแฟลชโอเวอร์ในสายไฟ, สายโคแอกเชียลความถี่สูง, สายไฟถนน และสายไฟฝังดินในวัสดุ หน้าตัด และสื่อไดอิเล็กทริกต่างๆ
Q4: การให้คะแนน IP65 เพียงพอสำหรับสภาพแวดล้อมที่เปียกและมีฝุ่นหรือไม่?
ใช่ การให้คะแนน IP65 หมายความว่าเครื่องมือนี้กันฝุ่นได้อย่างสมบูรณ์และได้รับการป้องกันจากลำน้ำแรงดันต่ำจากทุกทิศทาง เซ็นเซอร์แยกทางกายภาพหลายชั้นให้การป้องกันเพิ่มเติมสำหรับส่วนประกอบโพรบที่ละเอียดอ่อน ทำให้ XHDD503C+ เชื่อถือได้ในสภาพอากาศฝนตก โคลน ฝุ่นจากการก่อสร้าง และสภาพแวดล้อมที่มีความชื้นสูง
Q5: แบตเตอรี่ใช้งานได้นานเท่าใดในการใช้งานภาคสนามอย่างต่อเนื่อง?
ชุดแบตเตอรี่ลิเธียม 18650 ความจุ 3.7V 3200mAh ในตัว (4 เซลล์) ให้เวลาสแตนด์บายต่อเนื่องมากกว่า 8 ชั่วโมง การชาร์จเต็มใช้เวลาประมาณ 4 ชั่วโมงด้วยเครื่องชาร์จเร็วที่ให้มา เครื่องมือสามารถใช้งานได้ขณะชาร์จบางส่วนโดยไม่ทำให้แบตเตอรี่เสียหาย
Q6: ช่างเทคนิคคนเดียวสามารถใช้งาน XHDD503C+ ได้หรือไม่?
แน่นอน ระบบทั้งหมดมีน้ำหนักรวม 7.5 กก. โดยตัวเครื่องหลักมีน้ำหนักเพียง 0.82 กก. และโพรบมีน้ำหนัก 2.2 กก. ขนาดที่กะทัดรัดและอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่ายช่วยให้ผู้ปฏิบัติงานเพียงคนเดียวสามารถพกพา ติดตั้ง และดำเนินการระบุตำแหน่งความผิดพลาดได้อย่างอิสระในสถานการณ์ภาคสนามส่วนใหญ่
Q7: XHDD503C+ ปฏิบัติตามมาตรฐานใดบ้าง?
XHDD503C+ เป็นไปตามข้อกำหนดการระบุตำแหน่งอะคูสติก-แม่เหล็กของ DL/T 849.2-2019 (เงื่อนไขทางเทคนิคทั่วไปสำหรับเครื่องทดสอบพิเศษสำหรับอุปกรณ์ไฟฟ้า — เครื่องระบุตำแหน่งสายเคเบิลผิดพลาด) และ GB/T 18268.1 (ข้อกำหนดการป้องกันสัญญาณรบกวนสำหรับอุปกรณ์ทดสอบที่ใช้ในไซต์อุตสาหกรรม)
Q8: มีอุปกรณ์เสริมใดบ้างที่มาพร้อมกับเครื่องมือ?

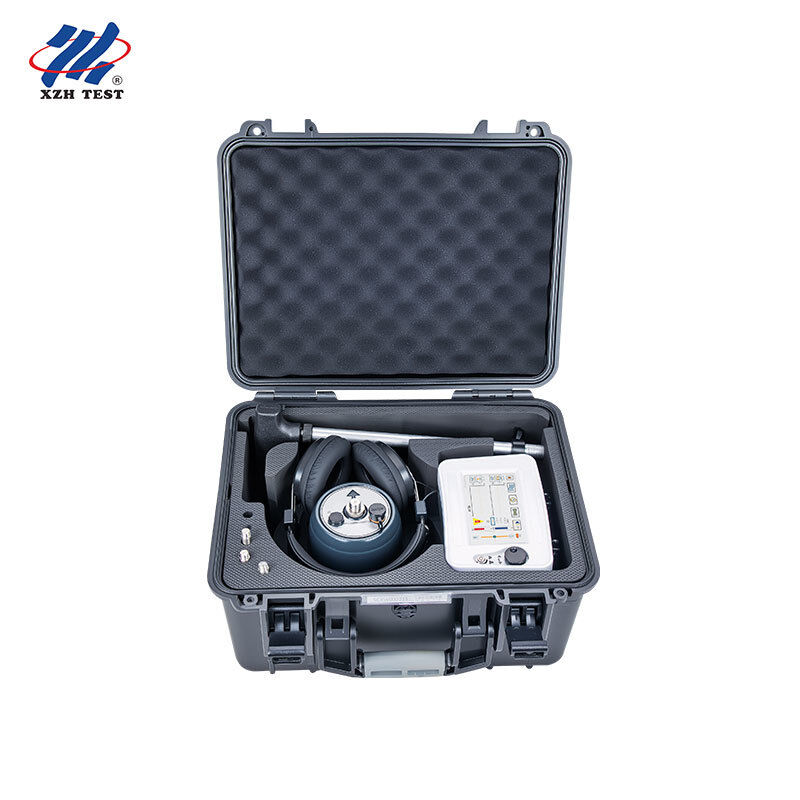

อุปกรณ์เสริมมาตรฐานประกอบด้วยตัวเครื่องหลัก, โพรบดิจิทัลพร้อมก้านต่อและฐานขาตั้งกล้อง, สายสัญญาณหุ้มฉนวน 7 แกน, หูฟังมอนิเตอร์ระดับมืออาชีพ, เครื่องชาร์จเร็ว, ประแจอเนกประสงค์สำหรับการประกอบ และกล่องพกพาที่ทนทาน รายการทั้งหมดบรรจุอยู่ในเคสป้องกันขนาด 428L x 350W x 230H มม.
Q9: XHDD503C+ สามารถทำงานร่วมกับเครื่องกำเนิดพัลส์แรงดันสูงได้หรือไม่?
XHDD503C+ เข้ากันได้กับเครื่องกำเนิดพัลส์แรงดันสูงมาตรฐานที่ใช้สำหรับการระบุตำแหน่งความผิดพลาดของสายเคเบิลล่วงหน้า จำเป็นต้องมีรอบการคายประจุเป็นระยะทุกๆ 3-5 วินาทีสำหรับการวัดความแตกต่างของเวลาอะคูสติก-แม่เหล็กที่เหมาะสมที่สุด เพื่อผลลัพธ์ที่ดีที่สุด ให้จับคู่กับเครื่องระบุตำแหน่งล่วงหน้า XHHD523L หรือ XHHG521A ของ XZH TEST เพื่อขั้นตอนการค้นหาความผิดพลาดที่สมบูรณ์
Q10: มีการรับประกันและการสนับสนุนหลังการขายอย่างไรบ้าง?
XZH TEST ให้การรับประกันผลิตภัณฑ์มาตรฐานที่ครอบคลุมข้อบกพร่องในการผลิต มีคู่มือผู้ใช้ภาษาอังกฤษฉบับสมบูรณ์ และมีการสนับสนุนทางเทคนิคระยะไกลสำหรับการแนะนำการใช้งาน สามารถจัดเตรียมการติดตั้ง ณ สถานที่และฝึกอบรมผู้ปฏิบัติงานสำหรับการสั่งซื้อจำนวนมาก มีอะไหล่และอุปกรณ์เสริมในสต็อกสำหรับการจัดส่งที่รวดเร็ว
