| สถานที่กำเนิด: | Xi'an, Shaanxi, China |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | XHSC-60Q |
XHSC-60Q เป็นเครื่องทดสอบหาจุดบกพร่องสายเคเบิลแบบดิจิทัลแบบสะพานเผาไหม้ในตัวที่สมบูรณ์แบบ ซึ่งรวมการเผาไหม้แรงดันสูง (60kV, 600mA) และการระบุตำแหน่งข้อผิดพลาดของสะพานอัจฉริยะไว้ในกล่องแบบพกพาแบบดึงคันชักเดียว สร้างขึ้นเพื่อทีมบริการภาคสนามที่ต้องการการติดตั้งอย่างรวดเร็วบนระบบสายเคเบิลที่ซับซ้อน — รวมถึงเครือข่ายแรงดันสูงที่สิ้นสุดด้วย GIS และเชื่อมต่อแบบไขว้ — โดยไม่มีภาระด้านโลจิสติกส์ของเครื่องมือแยกต่างหาก
ข้อได้เปรียบหลัก: กล่องแบบพกพาหนึ่งกล่อง สองฟังก์ชันสำคัญ XHSC-60Q ช่วยลดความจำเป็นในการขนส่งและติดตั้งเครื่องมือเผาไหม้และสะพานแยกต่างหาก — ลดพื้นที่รถยนต์ เวลาในการติดตั้ง และความซับซ้อนในการปฏิบัติงานในสถานที่ทำงานที่มีข้อจำกัดในการเข้าถึง

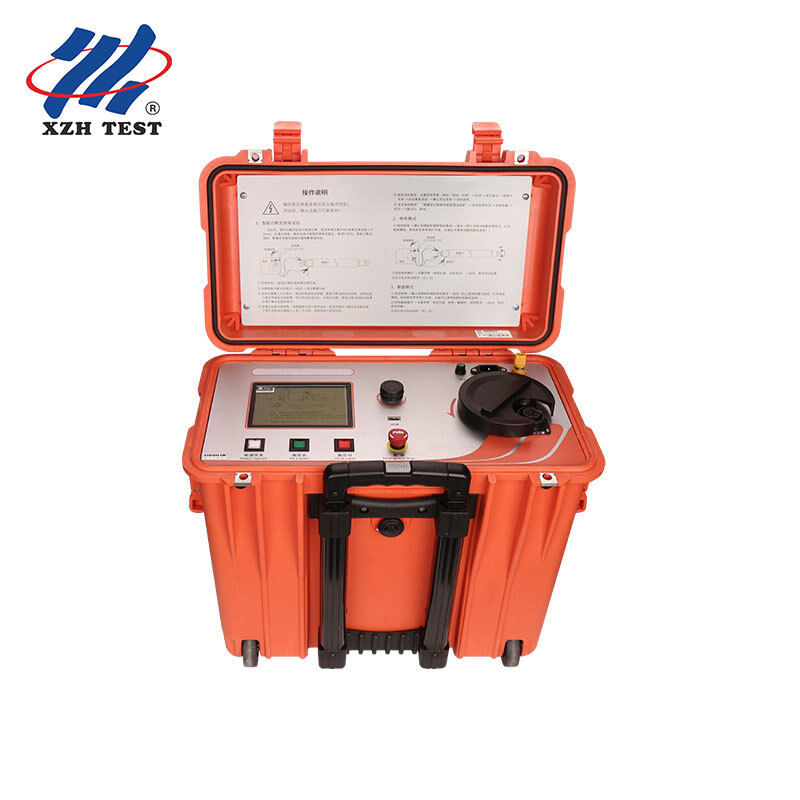

XHSC-60Q บรรจุแหล่งจ่ายกระแสคงที่แรงดันสูง โมดูลตรวจจับสะพาน และจอแสดงผล TFT LCD ขนาด 3.5 นิ้วไว้ภายในกล่องแบบดึงคันชักที่ทนทาน ซึ่งได้รับการจัดอันดับสำหรับการขนส่งภาคสนาม ระบบทั้งหมดมีน้ำหนักเพียง 29 กก. ทำให้สามารถติดตั้งโดยผู้ปฏิบัติงานคนเดียวจากรถยนต์ไปยังจุดทดสอบ สวิตช์เลือกแบบหมุนจะสลับระหว่างโหมดเผาไหม้และโหมดสะพานได้อย่างราบรื่น — ไม่จำเป็นต้องเชื่อมต่อสายเคเบิลใหม่
ข้อมูลจำเพาะทางเทคนิค| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันเอาต์พุตการเผาไหม้ | 0–60kV ปรับได้อย่างต่อเนื่อง |
| กระแสลัดวงจรการเผาไหม้ | 600mA |
| แรงดันเอาต์พุตโหมดสะพาน | 0–4kV ปรับได้อย่างต่อเนื่อง |
| กระแสลัดวงจรโหมดสะพาน | 600mA |
| จอแสดงผล LCD | หน้าจอสี TFT ขนาด 3.5 นิ้ว |
| ความแม่นยำในการระบุตำแหน่ง | ±(0.2%·L+1)m |
| ช่วงการทดสอบ | 1–50,000m |
| แป้นพิมพ์ปฏิบัติการ | การทำงานด้วยปุ่มเดียวพร้อมตัวเข้ารหัสแบบหมุน |
| แหล่งจ่ายไฟ | 220V AC±10%, 50Hz |
| การใช้พลังงาน | 2kVA (เข้ากันได้กับเครื่องกำเนิดไฟฟ้า, >2kW) |
| อุณหภูมิในการทำงาน | -10°C ถึง +55°C |
โมดูลสะพานอัจฉริยะรองรับอัลกอริทึมการระบุตำแหน่งสามแบบ:
วิธีการทั้งหมดทำงานผ่านจอ LCD ด้านศักย์สูงพร้อมการควบคุมแบบหมุนที่ศักย์ดิน — ไม่มีการสัมผัสทางกายภาพกับส่วนแรงดันสูงระหว่างการทำงาน
การใช้งานแตกต่างจากการตั้งค่าเครื่องมือสองเครื่องแบบดั้งเดิม การออกแบบแบบบูรณาการช่วยลดโลจิสติกส์ภาคสนาม ขจัดปัญหาความเข้ากันได้ระหว่างยูนิตที่แยกจากกัน และให้ส่วนต่อประสานผู้ใช้ที่สอดคล้องกันในทั้งสองโหมดการทำงาน การวัดความต้านทานแบบสี่สาย (Kelvin) พร้อมสายเคเบิลหุ้มฉนวนช่วยขจัดข้อผิดพลาดความต้านทานของสายนำ ในขณะที่ชั้นป้องกันแบบถักด้วยตาข่ายทองแดงช่วยให้ผู้ปฏิบัติงานปลอดภัยผ่านการต่อสายดินที่เชื่อถือได้
เกี่ยวกับ XZH TEST: XZH TEST เชี่ยวชาญในระบบระบุตำแหน่งข้อผิดพลาดสายเคเบิล — ตั้งแต่เครื่องระบุตำแหน่ง TDR และเครื่องกำเนิดไฟฟ้าแรงดันสูง ไปจนถึงเครื่องทดสอบหาจุดบกพร่องสายเคเบิลแบบสะพานเผาไหม้ในตัว เครื่องมือทั้งหมดได้รับการออกแบบและผลิตตามมาตรฐานความปลอดภัย IEC 61010-1
