| สถานที่กำเนิด: | Xi'an, Shaanxi, China |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | ISO,CE |
| หมายเลขรุ่น: | เอ็กซ์เอชเอ็มอาร์-2500 |

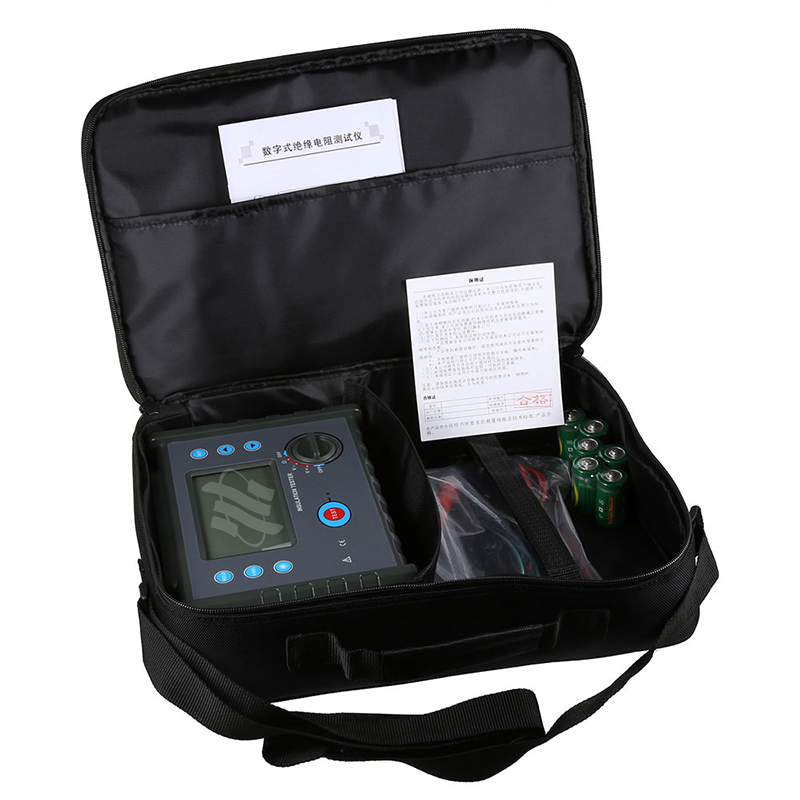

เครื่องทดสอบความต้านทานฉนวนหรือที่เรียกว่าเมกะโอห์มมิเตอร์ เครื่องทดสอบความต้านทานฉนวนไฟฟ้าแรงสูง ฯลฯ ใช้สำหรับวัดความต้านทานของฉนวน
| ฟังก์ชั่นการวัด | ช่วงการวัด | ความแม่นยำ | ปณิธาน |
|---|---|---|---|
| แรงดันไฟฟ้ากระแสตรง | กระแสตรง 0.0V – 1000V | ±1.5% โดยประมาณ ±3 dgt | 0.1V |
| แรงดันไฟฟ้ากระแสสลับ | กระแสสลับ 0.0V – 750V | ±1.5% โดยประมาณ ±3 dgt | 0.1V |
| ฟังก์ชั่น | การทดสอบความต้านทานของฉนวน, การทดสอบแรงดันไฟฟ้า, การทดสอบกระแส DC, การทดสอบความจุ |
| เงื่อนไขการอ้างอิง | 23°C ±5°C, <75% ความชื้น |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 100V, 250V, 500V, 1000V, 2500V, 5000V |
| ช่วงความต้านทานของฉนวน | 0.01 MΩ – 10 TΩ | ความละเอียด: 0.01 MΩ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 250V, 500V, 1000V, 2500V, 5000V, 10 กิโลโวลต์ |
| ช่วงความต้านทานของฉนวน | 0.01 MΩ – 35 TΩ | ความละเอียด: 0.01 MΩ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 500V, 1000V, 2500V, 5000V, 10 กิโลโวลต์, 15 กิโลโวลต์ |
| ช่วงความต้านทานของฉนวน | 0.01 MΩ – 50 TΩ | ความละเอียด: 0.01 MΩ |
| การวัดแรงดันไฟฟ้า (V) | แรงดันไฟฟ้า × (1 ±10%) |
| ช่วงแรงดันไฟฟ้ากระแสตรง | 0 – 1,000V | ความละเอียด: 0.1V |
| ช่วงแรงดันไฟฟ้ากระแสสลับ | 0 – 750V | ความละเอียด: 0.1V |
| กระแสไฟตรง | 0.1 นาโนเอ – 6 มิลลิแอมป์ | ความละเอียด: 0.1 นาโนเอ |
| ความจุ | 10 nF – 50 µF | ความละเอียด: 10nF |
| กระแสไฟลัดวงจรเอาท์พุต | ≥6 มิลลิแอมป์ @ 15 กิโลโวลต์ |
| การวัดอัตราส่วนการดูดซึม (DAR) และดัชนีโพลาไรเซชัน (PI) | รองรับ |
| พาวเวอร์ซัพพลาย | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ 12.6V |
| แสงไฟ | รองรับแสงพื้นหลังหน้าจอสีเทา-ขาวที่ควบคุมได้ เหมาะสำหรับใช้ในสภาพแวดล้อมที่มีแสงน้อย |
| โหมดการแสดงผล | จอแสดงผล LCD ขนาดใหญ่พิเศษ 4 หลักพร้อมแสงพื้นหลังหน้าจอสีเทา-ขาว |
การวัดความต้านทานของฉนวนใช้เครื่องกำเนิดแรงดันไฟฟ้าเพื่อสร้างแรงดันไฟฟ้า V ซึ่งจ่ายไปทั่วตัวต้านทาน โดยการวัดกระแส I ที่ไหลผ่านตัวต้านทาน ค่าความต้านทานกราวด์ R จะถูกคำนวณโดยใช้สูตร R = V/I
ข้อควรระวังด้านความปลอดภัย:
ในทุกสถานการณ์ ต้องให้ความใส่ใจเป็นพิเศษต่อความปลอดภัยเมื่อใช้เครื่องมือนี้
เครื่องมือนี้ได้รับการออกแบบ ผลิต และทดสอบตามข้อกำหนดด้านความปลอดภัย IEC 61010
ในทุกสถานการณ์ ต้องให้ความใส่ใจเป็นพิเศษต่อความปลอดภัยเมื่อใช้เครื่องมือนี้
ในระหว่างการวัด ห้ามใช้เครื่องกำเนิดสัญญาณความถี่สูง เช่น โทรศัพท์มือถือ ในบริเวณใกล้กับเครื่องมือ เนื่องจากอาจทำให้เกิดข้อผิดพลาดในการวัดได้
โปรดใส่ใจกับข้อความและสัญลักษณ์ที่แสดงบนฉลากที่ติดอยู่กับตัวเครื่อง
ก่อนใช้งาน ให้ตรวจสอบว่าเครื่องมือและอุปกรณ์เสริมอยู่ในสภาพดี โดยเฉพาะอย่างยิ่ง ตรวจสอบให้แน่ใจว่าฉนวนบนเครื่องมือและสายวัดทดสอบอยู่ในสภาพสมบูรณ์ โดยไม่มีตัวนำสัมผัสหรือสายไฟขาด ก่อนที่จะดำเนินการวัดต่อ
ในระหว่างขั้นตอนการวัด หลีกเลี่ยงการสัมผัสตัวนำที่ถูกเปิดเผยหรือวงจรที่กำลังทดสอบอยู่อย่างเคร่งครัด
ตรวจสอบให้แน่ใจว่าปลั๊กเชื่อมต่อของสายวัดทดสอบเสียบเข้ากับพอร์ตที่เกี่ยวข้องบนอุปกรณ์อย่างแน่นหนา
ห้ามทำการตรวจวัดในสภาพแวดล้อมที่ติดไฟได้ เนื่องจากประกายไฟที่เกิดขึ้นระหว่างการทำงานอาจทำให้เกิดการระเบิดได้
หากเคสหรือสายวัดทดสอบของเครื่องมือเสียหาย (เผยให้เห็นส่วนประกอบที่เป็นโลหะภายใน) ขณะใช้งานเครื่อง ให้หยุดการทำงานทันที
อย่าทิ้งหรือเก็บเครื่องมือไว้เป็นเวลานานในสภาพแวดล้อมที่มีอุณหภูมิสูง ความชื้นสูง การควบแน่น หรือแสงแดดโดยตรง
เมื่อเปลี่ยนแบตเตอรี่ของเครื่องมือ ตรวจสอบให้แน่ใจว่าได้ถอดสายวัดทดสอบออกจากตัวเครื่องแล้ว และปิดเครื่องแล้ว
หากเครื่องมือแสดงสัญลักษณ์ "แรงดันไฟฟ้าแบตเตอรี่ต่ำ" ให้ชาร์จเครื่องทันที หากไม่ทำเช่นนั้นอาจส่งผลให้เกิดความคลาดเคลื่อนในการวัด
หลีกเลี่ยงการชาร์จหรือส่งข้อมูลโดยเด็ดขาดในขณะที่กำลังทำการวัด
