อุปกรณ์ทดลองเรโซแนนซ์ซีรีส์ที่ได้รับการรับรอง CE | ปรับแต่งได้สำหรับการทดสอบ HV

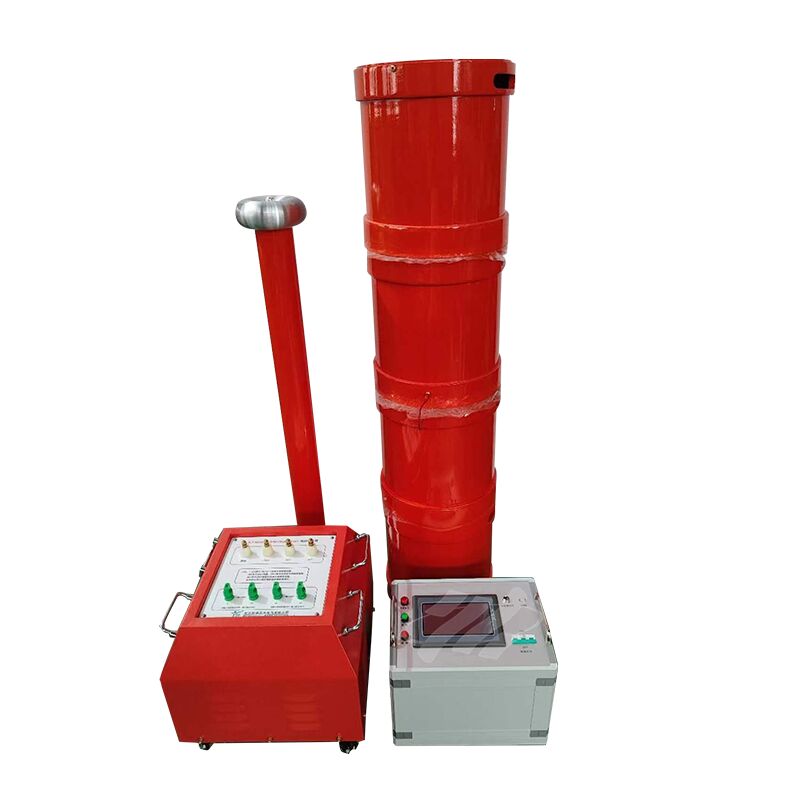

อุปกรณ์ทดสอบแบบเรโซแนนซ์ความถี่แปรผันอนุกรม XHBP เป็นอุปกรณ์ทดสอบแบบโมดูลาร์ ส่วนประกอบหลักประกอบด้วยแหล่งจ่ายไฟควบคุมความถี่แปรผัน หม้อแปลงกระตุ้น ตัวเหนี่ยวนำ และตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟ สำหรับการทดสอบแรงดันไฟฟ้า DC บนอุปกรณ์ที่ทดสอบ จะต้องต่อชุดซิลิคอนเรียงกระแสเข้ากับขั้วเอาต์พุตของตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟ

1. สำหรับตัวเหนี่ยวนำที่มีพิกัดแรงดันไฟฟ้าและความจุที่กำหนดเหมือนกัน ขนาดทางกายภาพจะกะทัดรัดและน้ำหนักสุทธิจะลดลงเมื่อเทียบกับรุ่นทั่วไป
2. ค่าอุณหภูมิที่เพิ่มขึ้นจะถูกควบคุมในระดับต่ำเมื่ออุปกรณ์ทำงานภายใต้สภาวะโหลดที่กำหนด
3. ตัวเหนี่ยวนำผลิตด้วยเทคโนโลยีการหล่ออีพ็อกซี่แบบแห้ง ซึ่งรับประกันความแข็งแรงเชิงกลสูงและตรงตามข้อกำหนดของฉนวนไฟฟ้าในระดับสูง
4. แหล่งจ่ายไฟควบคุมความถี่แปรผันได้รับการออกแบบให้มีระยะขอบความจุขนาดใหญ่ ฟังก์ชันการป้องกันที่สมบูรณ์ รูปแบบคลื่นเอาต์พุตที่บิดเบือนต่ำ และความเสถียรในการทำงานสูง
5. อุปกรณ์ได้รับการกำหนดค่าด้วยโหมดการทำงานหลายโหมด ซึ่งช่วยลดความซับซ้อนของกระบวนการทดสอบสำหรับผู้ปฏิบัติงาน
6. อินพุตแหล่งจ่ายไฟเป็นไฟฟ้ากระแสสลับเฟสเดียว 220V หรือ 380V ซึ่งเข้ากันได้กับสภาวะแหล่งจ่ายไฟส่วนใหญ่ ณ สถานที่ เพื่อให้ง่ายต่อการจ่ายไฟ

1. แรงดันเอาต์พุตที่กำหนด: 500kV และต่ำกว่า (ค่า RMS ของ AC)
2. ความถี่เอาต์พุต: 20~300Hz (ปรับได้)
3. รูปคลื่นแรงดันเรโซแนนซ์: คลื่นไซน์บริสุทธิ์, ตัวประกอบความผิดเพี้ยนของรูปคลื่น ≤1.0%
4. ความจุทดสอบที่กำหนด: 1000kVA และต่ำกว่า
5. ระยะเวลาทำงานต่อเนื่อง: 60 นาทีภายใต้สภาวะเอาต์พุตกำลังเต็ม
6. แฟกเตอร์คุณภาพ (Q): 30~90
7. ประสิทธิภาพการควบคุมความถี่: ความไว 0.1Hz, ข้อผิดพลาดความไม่เสถียร <0.05%แหล่งจ่ายไฟทำงาน: 380/220V AC±15%, 50Hz±5%
