80kV เครื่องทดสอบน้ำมันฉนวนกำลังไฟฟ้าแรงสูงอัตโนมัติเต็มรูปแบบ | XHYY102S

Name: 80kV เครื่องทดสอบน้ำมันฉนวนกำลังไฟฟ้าแรงสูงอัตโนมัติเต็มรูปแบบ | XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102S
Price: 4,115.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	ISO CE
หมายเลขรุ่น:	XHYY102S

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน มณฑลส่านซี ประเทศจีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

ISO CE

หมายเลขรุ่น:

XHYY102S

เน้น:

High Light

เน้น:

เครื่องทดสอบน้ำมันฉนวนแรงดันไฟขาออก 80kV

เครื่องทดสอบน้ำมันหม้อแปลงความแม่นยำสูง

เครื่องทดสอบ BDV อัตโนมัติเต็มรูปแบบ

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1ชุด

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

3,000 หน่วย / ปี

คําอธิบายสินค้า

เครื่องทดสอบความแข็งแรงของฉนวนน้ำมัน XHYY102S เป็นเครื่องมือวินิจฉัยอัตโนมัติเต็มรูปแบบแบบสามถ้วยที่ออกแบบมาเพื่อการทดสอบแรงดันไฟฟ้าที่พังทลาย (BDV) ของน้ำมันฉนวนที่ใช้ในหม้อแปลงไฟฟ้า สวิตช์ตัดวงจร และอุปกรณ์ไฟฟ้าอื่นๆ ที่แช่น้ำมัน พัฒนาและผลิตอย่างอิสระตามมาตรฐานแห่งชาติ GB/T507-2002 มาตรฐานอุตสาหกรรม DL429.9-91 และมาตรฐานอุตสาหกรรมไฟฟ้าล่าสุด DL/T846.7-2004 เครื่องมือนี้ใช้ไมโครคอนโทรลเลอร์แบบชิปเดี่ยวความจุสูงเป็นแกนหลัก ทำให้การทดสอบทั้งวงจรเป็นไปโดยอัตโนมัติเต็มรูปแบบ ให้ความแม่นยำในการวัดสูง ปรับปรุงประสิทธิภาพการทำงานอย่างมาก และลดความเข้มข้นของแรงงานของบุคลากรภาคสนามได้อย่างมาก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันไฟฟ้าขาออก	0-80 kV (ช่วงที่สูงกว่าสามารถเลือกได้)
ความจุบูสเตอร์	1.5 kVA
ความแม่นยำของแรงดันไฟฟ้า	±(2% ของค่าที่อ่านได้ + 2 หลัก)
ความเร็วบูสต์	2.0 / 2.5 / 3.0 / 3.5 kV/s (4 ตัวเลือก, ข้อผิดพลาด 0.2 kV/s)
อัตราการบิดเบือนกำลัง	< 1%
ระยะห่างขั้วไฟฟ้า	มาตรฐาน 2.5 มม.
การกำหนดค่าถ้วยทดสอบ	สามถ้วย (ทดสอบพร้อมกันหรือตามลำดับ)
จำนวนครั้งที่ทดสอบ	1-6 ครั้ง (ผู้ใช้เลือกได้)
เวลาคงที่	1-9 นาที (ผู้ใช้เลือกได้, ค่าเริ่มต้น 5 นาที)
มาตรฐานการทดสอบ	GB1986 / GB2002 / กำหนดเอง
ขนาด	670 × 420 × 410 มม.
น้ำหนักเครื่องมือ	42 กก.

เงื่อนไขการใช้งาน

พารามิเตอร์	ข้อมูลจำเพาะ
อุณหภูมิแวดล้อม	0°C ถึง +40°C
ความชื้นสัมพัทธ์	≤ 85% RH
แหล่งจ่ายไฟทำงาน	AC 220V ± 10%
ความถี่กำลัง	50 Hz ± 10%
การใช้พลังงาน	< 200 W

คุณสมบัติประสิทธิภาพหลัก

การควบคุม MCU ความจุสูง— ไมโครคอนโทรลเลอร์แบบชิปเดี่ยวพร้อมวงจร Watchdog ช่วงกว้างช่วยให้การทำงานมีเสถียรภาพและเชื่อถือได้ และป้องกันระบบล่มระหว่างการทดสอบที่ยาวนาน
การตรวจสอบสภาพแวดล้อมและความปลอดภัย— เซ็นเซอร์วัดอุณหภูมิและความชื้นในตัวพร้อมการแสดงผลแบบเรียลไทม์ พร้อมฟังก์ชันสัญญาณเตือนสายดินเพื่อแจ้งเตือนผู้ปฏิบัติงานถึงอันตรายด้านความปลอดภัยที่อาจเกิดขึ้นก่อนเริ่มการทดสอบ
การปฏิบัติตามมาตรฐานหลายประการ— ตั้งโปรแกรมล่วงหน้าด้วยวิธีการมาตรฐานแห่งชาติ GB1986 และ GB2002 พร้อมโหมดกำหนดเองที่ผู้ใช้กำหนดเพื่อรองรับความต้องการการทดสอบที่หลากหลายในภูมิภาคและการใช้งานที่แตกต่างกัน
การออกแบบถ้วยน้ำมันที่แม่นยำ— การกำหนดค่าสามถ้วยพร้อมการหล่อแก้วพิเศษครั้งเดียวช่วยขจัดปัญหาน้ำมันรั่วและการรบกวน การสุ่มตัวอย่างขั้วไฟฟ้าแรงสูงจะป้อนโดยตรงไปยังตัวแปลง A/D โดยไม่ต้องผ่านข้อผิดพลาดของวงจรอนาล็อกเพื่อความแม่นยำในการวัดที่เหนือกว่า
การป้องกันที่ครอบคลุม— การป้องกันกระแสเกิน แรงดันเกิน และไฟฟ้าลัดวงจรในตัวพร้อมความสามารถในการป้องกันการรบกวนที่แข็งแกร่งและความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดีเยี่ยมเพื่อการทำงานที่ปลอดภัยในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง
อัตราการบูสต์ที่เลือกได้— ตัวเลือกความเร็วบูสต์สี่แบบ (2.0–3.5 kV/s) ช่วยให้ผู้ปฏิบัติงานสามารถปรับโปรไฟล์การทดสอบให้เหมาะสมกับประเภทน้ำมันและการประเมินสภาพที่แตกต่างกัน
เครื่องพิมพ์ความร้อนในตัว— การแสดงผลผลการทดสอบแบบหลายครั้งและค่าเฉลี่ยทันทีเป็นสำเนาจริงเพื่อการจัดทำเอกสารและการรายงานการปฏิบัติตามข้อกำหนดทันที

ภาพรวมแผงเครื่องมือ

ส่วนประกอบ	ฟังก์ชัน
หน้าจอ LCD	แสดงวันที่ เวลา พารามิเตอร์การทำงาน ผลการทดสอบ และข้อความเมนู
ปุ่มฟังก์ชัน	นำทางและตั้งค่าพารามิเตอร์การทำงาน
เครื่องพิมพ์	พิมพ์ค่าเฉลี่ยของผลการทดสอบเดี่ยวและหลายครั้ง
สวิตช์อัตราการบูสต์	เลือกจากตัวเลือกอัตราการบูสต์สี่แบบ
ไฟแสดงสถานะ	สว่างขึ้นเพื่อระบุขั้นตอนการทำงานที่ใช้งานอยู่
ฝาครอบถ้วยน้ำมัน	เปิดเพื่อใส่/ถอดถ้วยน้ำมัน ต้องปิดเพื่อทำการทดสอบ
เซ็นเซอร์วัดอุณหภูมิและความชื้น	วัดอุณหภูมิแวดล้อม (°C) และความชื้นสัมพัทธ์เพื่อการแสดงผลแบบดิจิทัล
ขั้วต่อสายดิน	ขั้วต่อสายดินที่เชื่อถือได้
ช่องเสียบไฟ	อินพุตไฟ AC 220V 50Hz
สวิตช์เปิด/ปิด	ควบคุมการเปิด/ปิดเครื่องมือ
ป้ายแรงดันสูง	ไฟเตือนรูปสามเหลี่ยมสำหรับอันตรายจากแรงดันสูง

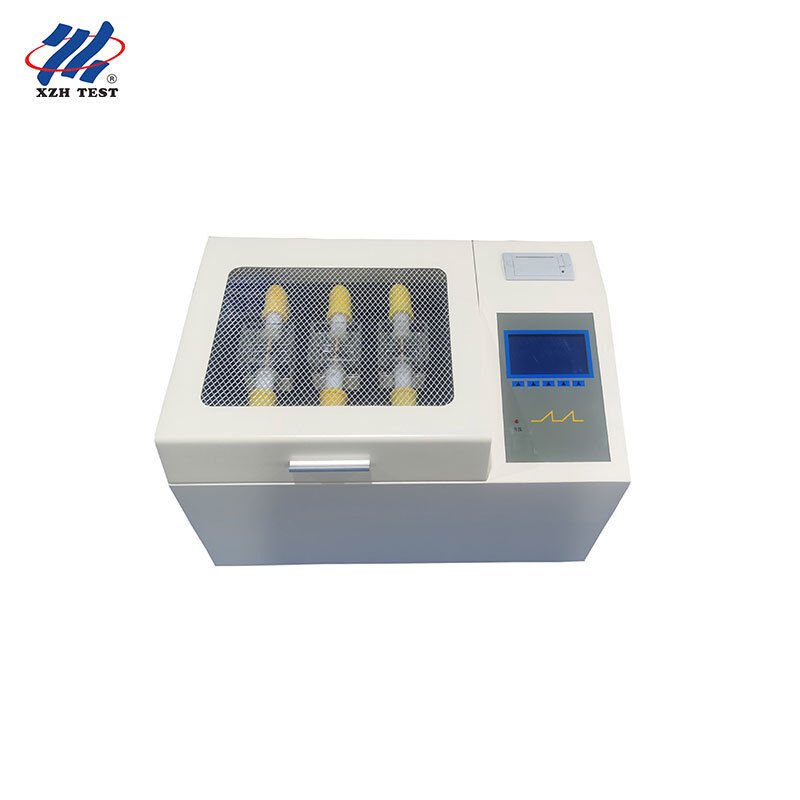

รูปภาพผลิตภัณฑ์

XHYY102S

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องทดสอบนี้เหมาะสำหรับห้องปฏิบัติการทดสอบและรับรองไฟฟ้าบุคคลที่สามหรือไม่?

ใช่ เครื่องทดสอบ XHYY102S เป็นตัวเลือกที่ยอดเยี่ยมสำหรับห้องปฏิบัติการทดสอบอิสระที่ให้บริการวิเคราะห์น้ำมันที่ได้รับการรับรอง การปฏิบัติตามมาตรฐาน GB/T507-2002 และ DL/T846.7-2004 ทำให้มั่นใจได้ว่าผลลัพธ์สามารถใช้เป็นหลักฐานทางกฎหมายเพื่อวัตถุประสงค์ในการรับรอง การออกแบบสามถ้วยช่วยให้สามารถประมวลผลตัวอย่างจำนวนมากได้อย่างรวดเร็ว ในขณะที่เครื่องพิมพ์ความร้อนในตัวจะสร้างรายงานสำเนาจริงทันทีพร้อมข้อมูลการทดสอบแต่ละครั้งและค่าเฉลี่ยที่คำนวณได้ ซึ่งเหมาะสำหรับบันทึกการตรวจสอบและเอกสารลูกค้าในสถานประกอบการที่ได้รับการรับรอง ISO/IEC 17025

คำถามที่ 2: สามารถใช้อุปกรณ์นี้ในโรงงานซ่อมแซมและปรับปรุงหม้อแปลงไฟฟ้าได้หรือไม่?

แน่นอน ศูนย์บริการหม้อแปลงไฟฟ้าจะทดสอบน้ำมันฉนวนเป็นประจำก่อนและหลังขั้นตอนการบำรุงรักษาเพื่อยืนยันคุณภาพน้ำมัน อัตราการบูสต์ที่เลือกได้ของ XHYY102S (2.0–3.5 kV/s) และจำนวนครั้งที่ทดสอบที่ปรับแต่งได้ (1–6 ครั้ง) ให้ความยืดหยุ่นสำหรับการคัดกรองอย่างรวดเร็วและการประเมินสภาพโดยละเอียด สถาปัตยกรรมการสุ่มตัวอย่าง A/D โดยตรงช่วยขจัดความคลาดเคลื่อนของวงจรอนาล็อก ทำให้ได้ผลลัพธ์ที่สม่ำเสมอซึ่งช่างซ่อมสามารถไว้วางใจได้เมื่อทำการตัดสินใจปรับปรุง

คำถามที่ 3: ประสิทธิภาพเป็นอย่างไรในโรงงานรีไซเคิลและฟื้นฟูน้ำมันฉนวน?

โรงงานฟื้นฟูน้ำมันที่ประมวลผลน้ำมันหม้อแปลงไฟฟ้าใช้แล้วปริมาณมากต้องการการทดสอบ BDV ที่รวดเร็วและเชื่อถือได้เพื่อยืนยันว่าน้ำมันที่ฟื้นฟูแล้วเป็นไปตามข้อกำหนดสำหรับการนำกลับมาใช้ใหม่ การกำหนดค่าสามถ้วยของ XHYY102S ช่วยให้สามารถทดสอบตัวอย่างน้ำมันขาเข้า ระหว่างกระบวนการ และขาออกแบบขนานกัน ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานได้อย่างมาก วงจร Watchdog ช่วงกว้างและการป้องกันการขัดข้องของเครื่องมือช่วยให้การทำงานไม่หยุดชะงักระหว่างการทดสอบต่อเนื่องที่ยาวนานซึ่งเป็นลักษณะของการดำเนินงานฟื้นฟูที่มีปริมาณงานสูง

คำถามที่ 4: เหมาะสำหรับสายการควบคุมคุณภาพการผลิตหม้อแปลงไฟฟ้าหรือไม่?

ใช่ ผู้ผลิตหม้อแปลงไฟฟ้าต้องการการทดสอบความเป็นฉนวนของน้ำมันอย่างเข้มงวดเป็นส่วนหนึ่งของการทดสอบการยอมรับจากโรงงาน (FAT) ก่อนที่อุปกรณ์จะออกจากสายการผลิต XHYY102S รองรับทั้งวิธีการมาตรฐาน GB1986 และ GB2002 รวมถึงโหมดที่กำหนดเอง ซึ่งช่วยให้ผู้ผลิตสามารถตั้งโปรแกรมลำดับการทดสอบที่ตรงกับข้อกำหนดของลูกค้าหรือมาตรฐานสากล การทำงานอัตโนมัติเต็มรูปแบบที่ควบคุมด้วยไมโครโปรเซสเซอร์ช่วยลดการพึ่งพาผู้ปฏิบัติงานและรับประกันข้อมูล QC ที่สม่ำเสมอและทำซ้ำได้ตลอดกะการผลิต

คำถามที่ 5: สามารถนำเครื่องทดสอบนี้ไปใช้งานภาคสนามโดยผู้รับเหมาบำรุงรักษาเชิงป้องกันได้หรือไม่?

ผู้รับเหมาบำรุงรักษาไฟฟ้าอิสระที่ให้บริการลูกค้าอุตสาหกรรมในหลายไซต์ได้รับประโยชน์จากการออกแบบที่แข็งแกร่งและการทำงานแบบสแตนด์อโลนของ XHYY102S แม้จะมีน้ำหนัก 42 กก. (ซึ่งสะท้อนถึงบูสเตอร์ 1.5 kVA ที่มีประสิทธิภาพสำหรับการส่งออก 80kV ที่เชื่อถือได้) เลย์เอาต์แผงควบคุมแบบรวม ซึ่งรวมจอแสดงผล LCD ปุ่มฟังก์ชัน เครื่องพิมพ์ และการควบคุมบนแผงด้านหน้าเดียว ช่วยให้สามารถตั้งค่าและใช้งานได้อย่างมีประสิทธิภาพที่สถานีย่อยของลูกค้า เซ็นเซอร์ตรวจสอบสภาพแวดล้อม (อุณหภูมิและความชื้น) ให้บริบทสำหรับผลการทดสอบแต่ละครั้ง ซึ่งช่วยเพิ่มความน่าเชื่อถือของรายงานสำหรับการตรวจสอบโดยลูกค้าปลายทาง
