OTD & DDF เครื่องทดสอบแปลงด้วยจอสัมผัส LCD XHYS101

Name: OTD & DDF เครื่องทดสอบแปลงด้วยจอสัมผัส LCD XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: เอ็กซ์เอชวายเอส101
Price: 4,115.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	ISO CE
หมายเลขรุ่น:	เอ็กซ์เอชวายเอส101

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน มณฑลส่านซี ประเทศจีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

ISO CE

หมายเลขรุ่น:

เอ็กซ์เอชวายเอส101

เน้น:

High Light

เน้น:

เครื่องทดสอบเครื่องแปลง LCD TFT หน้าจอใหญ่

เครื่องทดสอบแทรนฟอร์มเทลตาน้ํามัน Tan

เครื่องทดสอบเทรนซอฟฟอร์มเทสเตอร์เชื้อส่วนการระบายไฟฟ้า

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 ยูนิต

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

3,000 หน่วย / ปี

คําอธิบายสินค้า

เครื่องทดสอบค่าสูญเสียความเป็นฉนวนน้ำมัน XHYS101เป็นเครื่องมือพิเศษที่มีความแม่นยำสูง ออกแบบมาเพื่อการวิเคราะห์คุณสมบัติของของเหลวที่เป็นฉนวนที่ใช้ในอุปกรณ์ไฟฟ้ากำลังอย่างครอบคลุม เครื่องมือนี้วัดค่าพารามิเตอร์คุณภาพน้ำมันที่สำคัญ 3 ค่าได้อย่างแม่นยำ ได้แก่ ปัจจัยการสูญเสียความเป็นฉนวน (tan δ, OTD/DDF), ค่าสภาพยอมสัมพัทธ์ และความต้านทานปริมาตรกระแสตรง ซึ่งให้โปรไฟล์ความเป็นฉนวนที่สมบูรณ์ ซึ่งเหนือกว่าการทดสอบแรงดันไฟฟ้าที่ทำให้เกิดการสลายตัวเพียงอย่างเดียว ด้วยการรวมเทคโนโลยีไมโครคอมพิวเตอร์แบบชิปเดี่ยวขั้นสูง เครื่องมือนี้จึงบรรลุระบบอัตโนมัติแบบไม่ต้องมีการควบคุมตลอดกระบวนการทดสอบทั้งหมด ได้แก่ การเพิ่มอุณหภูมิ การรักษาอุณหภูมิที่แม่นยำ การสุ่มตัวอย่างข้อมูลที่มีความแม่นยำสูง การคำนวณทางคณิตศาสตร์ การแสดงผลแบบเรียลไทม์ การพิมพ์รายงาน และการจัดเก็บข้อมูลระยะยาว ด้วยแรงดันไฟฟ้าทดสอบ AC สูงสุด 2200V และการควบคุมอุณหภูมิตั้งแต่ 40°C ถึง 120°C XHYS101 จึงเป็นเครื่องมือวินิจฉัยที่สมบูรณ์แบบสำหรับการประเมินสภาพน้ำมันหม้อแปลง การวิเคราะห์อายุการใช้งาน และการตรวจจับการปนเปื้อน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
พารามิเตอร์ที่วัดได้
ช่วงความจุ	5 pF – 200 pF
ช่วงค่าสภาพยอมสัมพัทธ์	1.000 – 30.000
ช่วงปัจจัยการสูญเสียความเป็นฉนวน (Tan δ)	0.00001 – 100
ช่วงความต้านทานกระแสตรง	2.5 MΩ·m – 20 TΩ·m
ความแม่นยำในการวัด
ค่าสภาพยอมสัมพัทธ์	±(1–10)% ของค่าที่อ่านได้
ปัจจัยการสูญเสียความเป็นฉนวน	±(5% ของค่าที่อ่านได้ ± 0.0002)
ความต้านทานกระแสตรง	±10% ของค่าที่อ่านได้
ความละเอียด
ความจุ	0.01 pF
ค่าสภาพยอมสัมพัทธ์	0.001
ปัจจัยการสูญเสียความเป็นฉนวน	0.00001
แรงดันไฟฟ้าทดสอบและอุณหภูมิ
แรงดันไฟฟ้าทดสอบ AC	200 – 2200V, ปรับได้ต่อเนื่อง, 50 Hz
แรงดันไฟฟ้าทดสอบ DC	0 – 500V, ปรับได้ต่อเนื่อง
ช่วงอุณหภูมิ	40–120°C
ความแม่นยำของอุณหภูมิ	±0.5°C
กำลังไฟและการจ่ายไฟ
แรงดันไฟฟ้าแหล่งจ่ายไฟ	AC 220V ± 10%
ความถี่แหล่งจ่ายไฟ	50 Hz / 60 Hz ± 1%
การใช้พลังงาน	500 W

คุณสมบัติประสิทธิภาพหลัก

การวิเคราะห์โปรไฟล์ความเป็นฉนวนที่สมบูรณ์— วัดพารามิเตอร์คุณภาพน้ำมันที่สำคัญทั้งสามในรอบการทดสอบอัตโนมัติเดียว: ปัจจัยการสูญเสียความเป็นฉนวน (tan δ / OTD / DDF), ค่าสภาพยอมสัมพัทธ์ และความต้านทานปริมาตรกระแสตรง ชุดข้อมูลที่ครอบคลุมนี้ช่วยให้สามารถประเมินอายุของน้ำมัน การปนเปื้อนจากสารประกอบมีขั้ว การซึมผ่านของความชื้น และปริมาณอนุภาคที่นำไฟฟ้าได้ ซึ่งเหนือกว่าสิ่งที่การทดสอบ BDV เพียงอย่างเดียวสามารถเปิดเผยได้
ระบบอัตโนมัติแบบไม่ต้องควบคุมเต็มรูปแบบ— ไมโครคอมพิวเตอร์แบบชิปเดี่ยวในตัวควบคุมเวิร์กโฟลว์ทั้งหมดโดยอัตโนมัติ: การเพิ่มอุณหภูมิไปยังค่าเป้าหมาย การรักษาอุณหภูมิที่แม่นยำที่จุดตั้งค่า การสุ่มตัวอย่างข้อมูลความละเอียดสูง การคำนวณแบบเรียลไทม์ และการส่งออกผลลัพธ์
การควบคุมอุณหภูมิที่หลากหลาย— การทำความร้อนที่แม่นยำตั้งแต่ 40°C ถึง 120°C ด้วยความแม่นยำ ±0.5°C ช่วยให้สามารถวิเคราะห์คุณสมบัติความเป็นฉนวนที่ขึ้นกับอุณหภูมิได้ การวัด tan δ ที่อุณหภูมิสูงขึ้นจะเผยให้เห็นการเสื่อมสภาพของน้ำมันที่อาจไม่ปรากฏที่อุณหภูมิแวดล้อม
แรงดันไฟฟ้าทดสอบ AC/DC คู่— เอาต์พุต AC ที่ปรับได้ต่อเนื่อง (200–2200V, 50Hz) สำหรับการวัดการสูญเสียความเป็นฉนวนและค่าสภาพยอม รวมถึงเอาต์พุต DC (0–500V) สำหรับการกำหนดความต้านทานปริมาตร
การวัดความต้านทานที่กว้างเป็นพิเศษ— ช่วงความต้านทานกระแสตรงตั้งแต่ 2.5 MΩ·m ถึง 20 TΩ·m ครอบคลุมสเปกตรัมทั้งหมดตั้งแต่ของเหลวที่เป็นฉนวนที่ปนเปื้อนอย่างหนักไปจนถึงของเหลวที่เป็นฉนวนที่บริสุทธิ์
หน้าจอสัมผัส LCD ความละเอียดสูง— หน้าจอ TFT LCD ขนาดใหญ่พร้อมอินเทอร์เฟซแบบสัมผัสให้การแสดงผลข้อมูลการวัดและผลการวินิจฉัยที่ชัดเจน พร้อมที่เก็บข้อมูลในตัวสำหรับการวิเคราะห์แนวโน้มระยะยาว

รูปภาพผลิตภัณฑ์

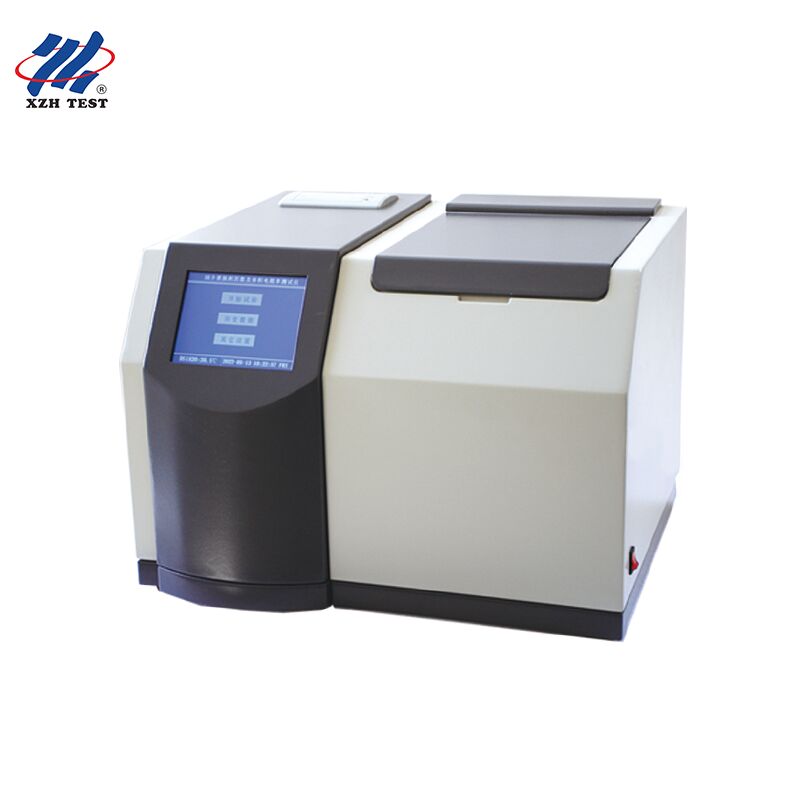

XHYS101 Insulating Oil Dielectric Loss Tester

คู่มือการแก้ไขปัญหา

ปัญหา A: แสดงข้อความ "ไฟฟ้าลัดวงจรถ้วยอิเล็กโทรด"
ตรวจสอบว่าร่องตำแหน่งของอิเล็กโทรดด้านในและด้านนอกอยู่ในแนวเดียวกันหรือไม่ และตรวจสอบว่าอิเล็กโทรดด้านในไม่หลวม สาเหตุหลักมักเกิดจากอิเล็กโทรดด้านในหลวม

ปัญหา B: แสดงข้อความ "กรุณาทำการสอบเทียบถ้วยเปล่า"
จำเป็นเมื่อความจุถ้วยเปล่าอยู่นอกช่วง 60±5 pF สาเหตุที่เป็นไปได้: (a) อิเล็กโทรดวางไม่ถูกต้อง; (b) ถ้วยน้ำมันไม่สะอาด — สิ่งสกปรกระหว่างอิเล็กโทรดต้องทำความสะอาดอย่างทั่วถึง

ปัญหา C: เสียงบี๊บดัง 5 ครั้งและเครื่องมือกลับไปที่อินเทอร์เฟซเปิดเครื่อง
(a) ตรวจสอบว่าความจุถ้วยเปล่าอยู่ในช่วง 60±5 pF (b) ตรวจสอบว่าถ้วยน้ำมันวางอย่างถูกต้องและไม่มีการคายประจุเกิดขึ้น

ปัญหา D: เวลาทางเคมีไฟฟ้าของความต้านทานกระแสตรงคงที่ที่ 60 วินาที
ตรวจสอบว่านาฬิกาภายในเครื่องทำงานถูกต้องหรือไม่ ปรับนาฬิกาหากจำเป็น

ปัญหา E: เลขหลักสุดท้ายของพารามิเตอร์แรงดันไฟฟ้าที่ตั้งไว้ไม่เป็นศูนย์
ใช้ปุ่ม [ลด] เพื่อลดค่าแรงดันไฟฟ้าที่ตั้งไว้ จากนั้นใช้ปุ่ม [เพิ่ม] เพื่อปรับไปยังค่าที่ต้องการ

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องทดสอบนี้เหมาะสำหรับผู้เชี่ยวชาญด้านการตรวจสอบสภาพน้ำมันหม้อแปลงหรือไม่?

ใช่ XHYS101 เป็นเครื่องมือที่สมบูรณ์แบบสำหรับโปรแกรมการตรวจสอบสภาพน้ำมันที่เหนือกว่าการทดสอบแรงดันไฟฟ้าที่ทำให้เกิดการสลายตัวขั้นพื้นฐาน แม้ว่าเครื่องทดสอบ BDV จะระบุการปนเปื้อนที่รุนแรงเท่านั้น แต่เครื่องมือนี้จะวัดค่า tan δ (ปัจจัยการสูญเสียความเป็นฉนวน) และความต้านทานกระแสตรง ซึ่งเป็นพารามิเตอร์ที่เผยให้เห็นการเสื่อมสภาพของน้ำมันในระยะเริ่มต้นจากการเกิดออกซิเดชัน ความเครียดจากความร้อน และการสะสมของสารปนเปื้อนมีขั้ว ผู้เชี่ยวชาญด้านการตรวจสอบสภาพสามารถติดตามพารามิเตอร์เหล่านี้เมื่อเวลาผ่านไปเพื่อคาดการณ์อายุการใช้งานที่เหลือของน้ำมันและสร้างงบประมาณการเปลี่ยนน้ำมันตามหลักฐาน

คำถามที่ 2: ห้องปฏิบัติการวิจัยแรงดันไฟฟ้าสูงสามารถใช้เครื่องมือนี้เพื่อวิเคราะห์วัสดุได้หรือไม่?

แน่นอน ห้องปฏิบัติการวิจัยที่พัฒนาของเหลวที่เป็นฉนวนใหม่ๆ เช่น เอสเทอร์สังเคราะห์ เอสเทอร์ธรรมชาติ นาโนฟลูอิด และไดอิเล็กทริกผสม จำเป็นต้องมีเครื่องมือที่สามารถวิเคราะห์คุณสมบัติความเป็นฉนวนได้อย่างแม่นยำในช่วงอุณหภูมิต่างๆ ช่วง 40–120°C ของ XHYS101 พร้อมความแม่นยำ ±0.5°C และความแม่นยำ tan δ ±5% ให้ข้อมูลคุณภาพระดับสิ่งพิมพ์ การวัดความต้านทานกระแสตรงสูงถึง 20 TΩ·m มีคุณค่าอย่างยิ่งสำหรับการวิเคราะห์ของเหลวสังเคราะห์ที่บริสุทธิ์เป็นพิเศษที่ใช้ในการใช้งาน HVDC

คำถามที่ 3: เครื่องมือนี้มีประโยชน์ต่อบริษัทวิเคราะห์ความล้มเหลวทางนิติวิทยาศาสตร์ไฟฟ้าอย่างไร?

เมื่อหม้อแปลงเกิดความล้มเหลว นักสืบสวนทางนิติวิทยาศาสตร์จำเป็นต้องระบุสาเหตุหลัก และสภาพน้ำมันเป็นหลักฐานสำคัญ XHYS101 ให้ข้อมูลความเป็นฉนวนเชิงปริมาณ: ค่า tan δ ที่สูงขึ้นพร้อมความต้านทานต่ำบ่งชี้ถึงการปนเปื้อนที่นำไฟฟ้าได้จากการเกิดประกายไฟ ค่า tan δ ที่สูงขึ้นพร้อมความต้านทานปกติบ่งชี้ถึงการเกิดออกซิเดชัน การเปลี่ยนแปลงค่าสภาพยอมอาจบ่งชี้ถึงการซึมผ่านของความชื้น การวัดเหล่านี้รวมกับการวิเคราะห์ก๊าซที่ละลายอยู่ ให้หลักฐานทางนิติวิทยาศาสตร์ที่ครอบคลุมสำหรับการเรียกร้องค่าสินไหมทดแทนและการสนับสนุนการดำเนินคดี

คำถามที่ 4: เครื่องมือนี้เหมาะสมสำหรับที่ปรึกษาด้านการยืดอายุหม้อแปลงและการจัดการสินทรัพย์หรือไม่?

ที่ปรึกษาด้านการจัดการสินทรัพย์ที่ให้คำแนะนำเกี่ยวกับการตัดสินใจยืดอายุหม้อแปลงเทียบกับการเปลี่ยน จำเป็นต้องมีข้อมูลที่เป็นกลางเพื่อสนับสนุนคำแนะนำมูลค่าหลายล้านดอลลาร์ การวัดการสูญเสียความเป็นฉนวนและความต้านทานของ XHYS101 ให้ข้อมูลสภาพน้ำมันที่ละเอียดซึ่งจำเป็นสำหรับการสร้างแบบจำลองอายุการใช้งานที่เหลืออยู่ การติดตามแนวโน้ม tan δ ที่อุณหภูมิสูงขึ้นจะเผยให้เห็นการเสื่อมสภาพของกระดาษฉนวนที่สัมพันธ์กับระดับการเกิดพอลิเมอไรเซชัน (DP) ซึ่งเป็นมาตรฐานทองคำสำหรับการประเมินอายุการใช้งานของหม้อแปลง

คำถามที่ 5: ผู้เชี่ยวชาญด้านการฟื้นฟูสภาพน้ำมันสามารถใช้เครื่องมือนี้เพื่อยืนยันประสิทธิภาพของการบำบัดได้หรือไม่?

บริษัทฟื้นฟูสภาพน้ำมันที่ดำเนินการบำบัดน้ำมันหม้อแปลงที่ใช้แล้วผ่านการกรอง การกำจัดก๊าซ และการบำบัดด้วยดินเหนียว จำเป็นต้องแสดงให้เห็นว่าน้ำมันที่ฟื้นฟูแล้วเป็นไปตามข้อกำหนด XHYS101 ให้โปรไฟล์ความเป็นฉนวนที่สมบูรณ์ก่อนและหลังการบำบัด: การวัดครั้งแรกจะวัดระดับการปนเปื้อน และการวัดหลังการฟื้นฟูจะยืนยันการคืนค่าให้อยู่ในเกณฑ์ที่ยอมรับได้ การปรับปรุงที่บันทึกไว้นี้จะพิสูจน์ความคุ้มค่าของการลงทุนในการฟื้นฟูและให้การประกันคุณภาพว่าน้ำมันที่ได้รับการปรับสภาพจะทำงานได้อย่างน่าเชื่อถือในการใช้งาน
