เครื่องวิเคราะห์การเสียรูปขดลวดหม้อแปลงด้วยการกวาดความถี่ | XHBX1502

เครื่องวิเคราะห์การเสียรูปขดลวดหม้อแปลงด้วยการกวาดความถี่ | XHBX1502

รายละเอียดสินค้า:
สถานที่กำเนิด: ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์: XZH TEST
ได้รับการรับรอง: ISO CE
หมายเลขรุ่น: เอ็กซ์เอชบีเอ็กซ์1502
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์:
XZH TEST
ได้รับการรับรอง:
ISO CE
หมายเลขรุ่น:
เอ็กซ์เอชบีเอ็กซ์1502
เน้น:

High Light

เน้น:

การวัดความถี่ที่แยกแยก แทรนฟอร์เมอร์ เครื่องวิเคราะห์การปรับปรุงการปรับปรุงความถี่

,

เครื่องวิเคราะห์การตอบสนองความถี่แบบดิจิตอลความถี่ความเร็วสูงแบบ DDS

,

เครื่องทดสอบหม้อแปลงไฟฟ้าพร้อมอินเทอร์เฟซบลูทูธไร้สาย

Trading Information
จำนวนสั่งซื้อขั้นต่ำ:
1ชุด
ราคา:
สามารถต่อรองได้
รายละเอียดการบรรจุ:
บรรจุภัณฑ์ไม้
เวลาการส่งมอบ:
5-8 วันทำการ
เงื่อนไขการชำระเงิน:
ที/ที
สามารถในการผลิต:
3,000 หน่วย / ปี
คําอธิบายสินค้า

XHBX1502 เครื่องวิเคราะห์การเสียรูปของขดลวดหม้อแปลง เป็นเครื่องมือวินิจฉัยแบบไม่ทำลายขั้นสูงที่ใช้เทคโนโลยี Frequency Response Analysis (FRA) ออกแบบมาเพื่อตรวจจับความผิดปกติทางกลภายในของหม้อแปลงไฟฟ้ากำลังตั้งแต่ 63kV ถึง 500kV เมื่อหม้อแปลงถูกผลิตขึ้น ขดลวดแต่ละเส้นจะมีลายเซ็นการตอบสนองความถี่ที่เป็นเอกลักษณ์และเสถียร ซึ่งกำหนดโดยพารามิเตอร์ความจุแบบกระจาย (Ci) และความเหนี่ยวนำ (Li) เหตุการณ์ต่างๆ เช่น ความผิดพลาดไฟฟ้าลัดวงจร การกระแทกจากการขนส่ง กิจกรรมแผ่นดินไหว หรือแรงแม่เหล็กไฟฟ้าจากกระแสไฟฟ้าที่ไหลผ่าน สามารถทำให้ขดลวดเคลื่อนที่หรือเสียรูปทรงทางกายภาพ เปลี่ยนแปลงพารามิเตอร์แบบกระจายเหล่านี้ และทำให้เกิดการเปลี่ยนแปลงที่วัดได้ในการตอบสนองความถี่ XHBX1502 ใช้การกวาดความถี่ความเร็วสูงแบบดิจิทัลที่ใช้ DDS เพื่อจับภาพและเปรียบเทียบลายเซ็นเหล่านี้ โดยวัดปริมาณขนาด ตำแหน่ง และทิศทางของการเบี่ยงเบนการตอบสนองเพื่อพิจารณาว่าหม้อแปลงต้องการการซ่อมแซมครั้งใหญ่หรือไม่ โดยไม่ต้องทำการทดสอบแบบเจาะหรือระบายน้ำมัน

ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ ข้อมูลจำเพาะ
ประสิทธิภาพการวัด
ช่วงการวัดแอมพลิจูด -120 dB ถึง +20 dB
ความแม่นยำในการวัดแอมพลิจูด 0.1 dB
ความแม่นยำความถี่ในการสแกน 0.005%
ความสามารถในการทำซ้ำการทดสอบเฟสตรง 99.9%
ลักษณะสัญญาณ
อิมพีแดนซ์อินพุตสัญญาณ 1 MΩ
อิมพีแดนซ์เอาต์พุตสัญญาณ 50 Ω
แอมพลิจูดเอาต์พุตสัญญาณ ±20 V
การใช้งานและกายภาพ
พิกัดหม้อแปลงที่ใช้ได้ 63 kV – 500 kV
ขนาดเครื่องมือ (ย×ก×ส) 340 × 240 × 210 มม.
ขนาดกล่อง (ย×ก×ส) 370 × 280 × 260 มม.
ขนาดกล่องสายเคเบิล (ย×ก×ส) 420 × 300 × 300 มม.
น้ำหนักรวม 20 กก.
สภาพแวดล้อม
อุณหภูมิในการทำงาน -10℃ ถึง +40℃
อุณหภูมิในการจัดเก็บ -20℃ ถึง +70℃
ความชื้นสัมพัทธ์ < 90%, ไม่ควบแน่น
คุณสมบัติประสิทธิภาพหลัก
การกวาดความถี่ความเร็วสูงแบบดิจิทัลที่ใช้ DDS — เทคโนโลยี Direct Digital Synthesis (DDS) สร้างสัญญาณกระตุ้นที่แม่นยำและทำซ้ำได้ในช่วงความถี่การวัด ให้ความแม่นยำความถี่ในการสแกน 0.005% และความสามารถในการทำซ้ำการทดสอบเฟสตรง 99.9% เพื่อการเปรียบเทียบก่อนและหลังที่เชื่อถือได้สูง
การวัดการกวาดความถี่แบบแบ่งส่วน — แบ่งสเปกตรัมความถี่ออกเป็นส่วนที่ปรับให้เหมาะสมโดยอัตโนมัติ โดยเน้นความละเอียดในการวัดในแถบความถี่ที่ไวต่อโหมดการเสียรูปของขดลวดเฉพาะมากที่สุด — การโก่งตัวในแนวรัศมี การยืดออกตามแนวแกน และการบีบอัดแบบวงแหวน
การวิเคราะห์ช่วงไดนามิกกว้าง — ช่วงการวัดแอมพลิจูด (-120dB) ถึง (+20dB) สามารถจับการเปลี่ยนแปลงขดลวดระยะเริ่มต้นที่ละเอียดอ่อนและลายเซ็นการเสียรูปที่รุนแรงได้ ด้วยความละเอียด 0.1dB สำหรับการแยกแยะระหว่างผลกระทบจากการเสื่อมสภาพตามปกติและการเปลี่ยนแปลงโครงสร้างที่เกี่ยวข้องกับความผิดพลาด
อินเทอร์เฟซ Bluetooth ไร้สาย — การเชื่อมต่อ Bluetooth ในตัวช่วยให้ถ่ายโอนข้อมูลแบบไร้สายไปยังพีซีหรือแท็บเล็ตสำหรับการวิเคราะห์ขั้นสูง การสร้างรายงาน และการจัดการฐานข้อมูล — ขจัดความยุ่งเหยิงของสายเคเบิลในพื้นที่ทำงานของสถานีย่อย
วิธีการทดสอบแบบไม่ทำลาย — การวิเคราะห์การตอบสนองความถี่ไม่จำเป็นต้องระบายน้ำมัน ไม่ต้องเข้าถึงภายใน และไม่ต้องใช้แรงดันไฟฟ้าสูง — ทำให้ปลอดภัยและรวดเร็วกว่าวิธีการวินิจฉัยทางเลือก ในขณะที่ให้ความไวในการตรวจจับการเสียรูปของขดลวดเทียบเท่าหรือดีกว่า
การวิเคราะห์เปรียบเทียบสามเฟส — จับภาพและซ้อนทับลายเซ็นการตอบสนองความถี่จากทั้งสามเฟสพร้อมกัน ช่วยให้เปรียบเทียบการเบี่ยงเบนระหว่างเฟสที่บ่งชี้ถึงการเสียรูปของขดลวดที่ไม่สมมาตรได้ทันที
บรรจุภัณฑ์ที่ทนทานพร้อมใช้งานภาคสนาม — กล่องเครื่องมือโลหะผสมอลูมิเนียมและกล่องสายเคเบิลแยกต่างหากให้การป้องกันที่แข็งแกร่งระหว่างการขนส่งและการจัดเก็บ โดยมีน้ำหนักระบบรวม 20 กก. ซึ่งสมดุลระหว่างความสามารถในการพกพาและความสามารถของเครื่องมือสำหรับการทดสอบ 63kV–500kV

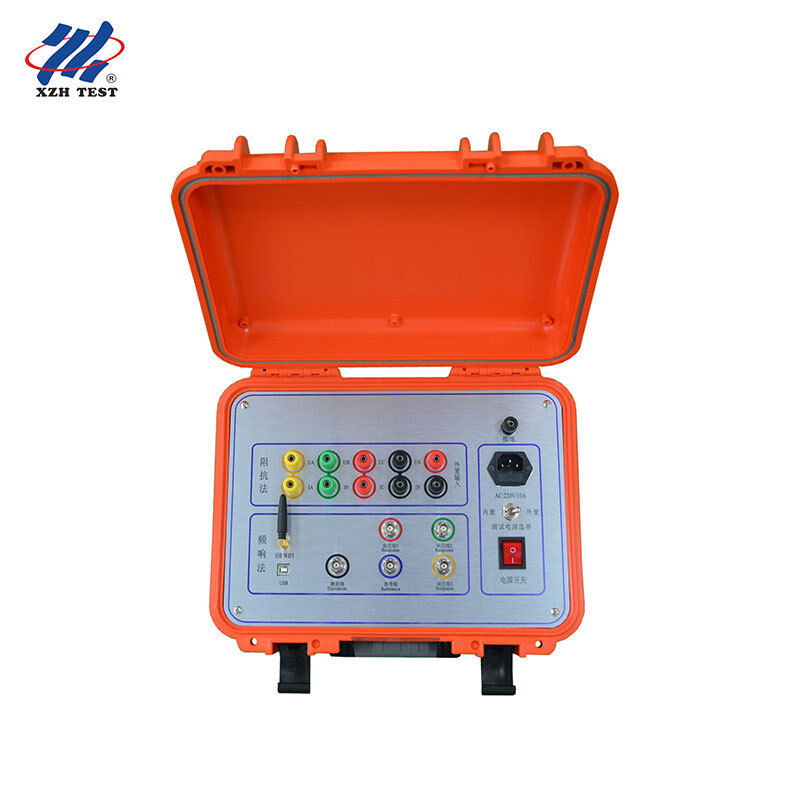

รูปภาพผลิตภัณฑ์

XHBX1502

คำถามที่พบบ่อย
คำถามที่ 1: เครื่องวิเคราะห์นี้เหมาะสำหรับผู้เชี่ยวชาญด้านการตรวจสอบสภาพและการวินิจฉัยหม้อแปลงหรือไม่?
ใช่ XHBX1502 เป็นเครื่องมือที่จำเป็นสำหรับโปรแกรมการตรวจสอบสภาพหม้อแปลง ต่างจากการทดสอบน้ำมันหรือการวัดทางไฟฟ้าที่ตรวจจับผลกระทบรอง FRA จะวัดความสมบูรณ์ทางกลของขดลวดโดยตรง — โครงสร้างทางกายภาพเอง ผู้เชี่ยวชาญด้านการวินิจฉัยสามารถสร้างลายเซ็นการตอบสนองความถี่พื้นฐานเมื่อหม้อแปลงทราบว่าอยู่ในสภาพดี (หลังการผลิตหรือหลังการติดตั้ง) จากนั้นทำการทดสอบซ้ำเป็นระยะเพื่อตรวจจับการเสียรูปที่ค่อยเป็นค่อยไปจากการสัมผัสกับความผิดพลาดที่สะสม การหมุนเวียนด้วยความร้อน และการเสื่อมสภาพ ความสามารถในการทำซ้ำ 99.9% ทำให้มั่นใจได้ว่าการเปลี่ยนแปลงที่สังเกตได้แสดงถึงการพัฒนาโครงสร้างที่แท้จริง แทนที่จะเป็นความแปรปรวนของการวัด
คำถามที่ 2: วิศวกรบำรุงรักษาสถานีย่อยแรงดันสูงสามารถใช้สิ่งนี้สำหรับการตรวจสอบตามปกติได้หรือไม่?
แน่นอน ทีมบำรุงรักษาสถานีย่อยที่ดูแลกลุ่มหม้อแปลง 63kV–500kV สามารถรวมการทดสอบ FRA เข้ากับโปรแกรมการบำรุงรักษาตามกำหนดเวลา การกวาดความถี่อัตโนมัติที่ใช้ DDS ของ XHBX1502 และการถ่ายโอนข้อมูลไร้สาย Bluetooth ช่วยเพิ่มประสิทธิภาพขั้นตอนการทดสอบ: เชื่อมต่อเครื่องมือ เริ่มลำดับการกวาดอัตโนมัติ และตรวจสอบพล็อตการตอบสนองความถี่เปรียบเทียบ คุณสมบัติการกวาดแบบแบ่งส่วนช่วยเพิ่มประสิทธิภาพระยะเวลาการทดสอบในขณะที่ยังคงความไวในการวินิจฉัย ทำให้สามารถทดสอบหม้อแปลงหลายเครื่องในช่วงเวลาการหยุดทำงานตามกำหนดเวลาเดียวได้
คำถามที่ 3: มันให้บริการการทดสอบโรงงานหม้อแปลงและแผนกวิจัยและพัฒนาได้อย่างไร?
ผู้ผลิตหม้อแปลงและศูนย์วิจัยและพัฒนาใช้ FRA สำหรับการตรวจสอบการออกแบบ การทดสอบประเภท และการประกันคุณภาพ สายวัดความละเอียดสูงของ XHBX1502 (ความแม่นยำความถี่ 0.005% ความแม่นยำแอมพลิจูด 0.1dB ความสามารถในการทำซ้ำ 99.9%) ให้ความแม่นยำที่จำเป็นสำหรับการวิเคราะห์ทางวิศวกรรมทางเลือกการออกแบบขดลวด การตรวจสอบความคลาดเคลื่อนในการผลิต และการสร้างลายเซ็นอ้างอิงจากโรงงาน การเชื่อมต่อ Bluetooth ไร้สายช่วยให้สามารถรวมเข้ากับเวิร์กสเตชันทางวิศวกรรมได้อย่างราบรื่นสำหรับการประมวลผลภายหลังขั้นสูง การเปรียบเทียบกับการจำลองการออกแบบ และการจัดเก็บข้อมูลอ้างอิงจากโรงงานตลอดอายุการใช้งานของหม้อแปลง
คำถามที่ 4: เหมาะสำหรับทีมสืบสวนทางนิติวิทยาศาสตร์ทางไฟฟ้าหลังเกิดเหตุการณ์หรือไม่?
เมื่อหม้อแปลงประสบกับกระแสไฟฟ้าไหลผ่านครั้งใหญ่หรือการทำงานของรีเลย์ป้องกัน นักสืบสวนทางนิติวิทยาศาสตร์จำเป็นต้องพิจารณาว่าหม้อแปลงปลอดภัยที่จะกลับมาใช้งานได้หรือไม่ หรือต้องการการซ่อมแซมหรือไม่ XHBX1502 ให้หลักฐานสำคัญเกี่ยวกับความสมบูรณ์ทางกล: การเปรียบเทียบการตอบสนองความถี่หลังเกิดเหตุการณ์กับค่าพื้นฐานก่อนเกิดเหตุการณ์ (หรือกับค่าพื้นฐานของหน่วยพี่น้อง) จะเผยให้เห็นว่าขดลวดมีการเคลื่อนที่หรือไม่ ข้อมูลเชิงปริมาณที่เป็นวัตถุประสงค์นี้มีความสำคัญอย่างยิ่งต่อการประมวลผลการเรียกร้องค่าสินไหมทดแทน การแก้ไขข้อพิพาทการรับประกัน และการรายงานเหตุการณ์ตามกฎระเบียบ — ซึ่งมักจะสร้างความแตกต่างระหว่างการตัดสินใจกลับมาใช้งานได้ตามปกติกับการตรวจสอบภายในที่ไม่จำเป็นและมีค่าใช้จ่ายสูง
คำถามที่ 5: ผู้ประเมินประกันภัยการขนส่งและโลจิสติกส์สามารถใช้สิ่งนี้เพื่อยืนยันความเสียหายได้หรือไม่?
เมื่อหม้อแปลงไฟฟ้าขนาดใหญ่ถูกขนส่งทางถนน ทางรถไฟ หรือทางทะเล การสัมผัสกับการสั่นสะเทือนและแรงกระแทกทางกลอาจทำให้ขดลวดเคลื่อนที่ได้ แม้ว่าจะไม่มีความเสียหายภายนอกที่มองเห็นได้ก็ตาม ผู้ประเมินประกันภัยและผู้ให้บริการโลจิสติกส์สามารถใช้ XHBX1502 สำหรับการวัดค่าพื้นฐานก่อนการขนส่งและการตรวจสอบหลังการจัดส่ง ลายเซ็นการตอบสนองความถี่ที่เสถียรยืนยันว่าหม้อแปลงรอดพ้นจากการขนส่งโดยไม่มีความเสียหายทางกลภายใน ให้หลักฐานเชิงวัตถุสำหรับการอนุมัติประกันภัยสินค้า และปกป้องทุกฝ่ายจากข้อพิพาทเกี่ยวกับเวลาและสถานที่ที่เกิดความเสียหาย น้ำหนักระบบรวม 20 กก. ของเครื่องมือทำให้สามารถนำไปใช้ได้ทั้งที่จุดส่งและจุดรับ
