แรงดันเอาต์พุตของเครื่องระบุตำแหน่งความผิดพลาดของปลอกนอกสายเคเบิลแรงดันสูงคือ 10kV และต่ำกว่า ซึ่งตรงตามข้อกำหนดการทดสอบทนแรงดันของปลอกนอกสายเคเบิลตามมาตรฐานแห่งชาติของจีน GB50150-2006 รวมถึงการทดสอบรับรองและการทดสอบป้องกันของปลอกนอกสายเคเบิลที่เหมาะสำหรับระบบ cross-bonding และการระบุตำแหน่งความผิดพลาดของปลอกนอกสายเคเบิล สามารถค้นหาความผิดพลาดลงดินของปลอกนอกและอันตรายที่ซ่อนอยู่ เช่น กระแสไฟรั่วเกินในสายเคเบิลแรงดันสูงและแรงดันสูงพิเศษแบบแกนเดี่ยวและสามแกน 10kV-500kV ได้อย่างรวดเร็วและแม่นยำ และยังสามารถทำการทดสอบทนแรงดัน DC 5kV-10kV เป็นเวลา 1 นาทีบนปลอกนอกสายเคเบิล HDPE และ PVC ได้ เป็นเครื่องมือเฉพาะที่จำเป็นสำหรับการบำรุงรักษาอุปกรณ์สายเคเบิลของหน่วยปฏิบัติการสายเคเบิลแรงดันสูงและแรงดันสูงพิเศษแบบแกนเดี่ยวและสามแกน 10kV-500kV บริษัทวิศวกรรมสายเคเบิลแรงดันสูงพิเศษ และบริษัทวิศวกรรมส่งและแปลงกำลังไฟฟ้า
เหมาะสำหรับใคร (กลุ่มเป้าหมาย)XHHG523L ถูกออกแบบมาสำหรับขั้นตอนการระบุตำแหน่งและการทดสอบทนแรงดัน ณ จุดใช้งานของงานปลอกนอกสายเคเบิล — เมื่อทราบช่วงความผิดพลาดโดยประมาณแล้ว จะใช้เพื่อระบุตำแหน่งความผิดพลาดของปลอกอย่างแม่นยำ และทำการทดสอบทนแรงดันของปลอก ณ จุดใช้งาน ออกแบบมาสำหรับทีมบริการและบำรุงรักษาสายเคเบิลภาคสนามที่ทำงานโดยตรงกับสายเคเบิลแรงดันสูงและแรงดันสูงพิเศษ 10kV-500kV สำหรับบริษัทวิศวกรรมสายเคเบิลแรงดันสูงพิเศษ และบริษัทวิศวกรรมส่งและแปลงกำลังไฟฟ้าที่ทำการทดสอบรับรองและทดสอบป้องกันของปลอก และสำหรับเจ้าของทรัพย์สินสายเคเบิลและผู้ใช้ในอุตสาหกรรม รถไฟ รถไฟใต้ดิน และสถานีไฟฟ้าย่อยที่บำรุงรักษาปลอกสายเคเบิลแรงดันสูงของตนเอง ใช้ในการใช้งานที่ฝังดินโดยตรง (วิธีแรงดันขั้นบันได) และการใช้งานที่วางในอุโมงค์ (วิธีวัดกระแส) รวมถึงการทดสอบทนแรงดันปลอก DC 5kV-10kV เป็นเวลา 1 นาทีบนปลอก HDPE และ PVC ซึ่งแตกต่างจากเครื่องมืออื่น ๆ ในประเภทเดียวกันที่รวมการวัดระยะความผิดพลาดของปลอกกับการทดสอบทนแรงดัน อุปกรณ์นี้เป็นเครื่องระบุตำแหน่งแบบพกพาเฉพาะทาง: ไม่มีส่วนการวัดระยะแบบบริดจ์ แต่เน้นที่การระบุตำแหน่งความผิดพลาดลงดินของปลอก ณ จุดใช้งาน และทำการทดสอบทนแรงดันของปลอก ในเครื่องเดียวแบบพกพา
คุณสมบัติผลิตภัณฑ์| รายการ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันไฟฟ้าอินพุต | AC 220V (±10%), 50Hz (±2Hz) |
| แรงดันไฟฟ้าเอาต์พุต | 0~10kV (คลื่นสี่เหลี่ยม) ปรับได้ |
| กระแสเอาต์พุต | 0~200mA |
| กำลังเอาต์พุต | 2kVA |
| การปรับความถี่ | ขั้นต่ำ: 0.2Hz, สูงสุด: 5Hz (ปรับช่วงได้) |
ฟังก์ชันการระบุตำแหน่ง: แหล่งจ่ายไฟหลัก AC 220V จะถูกทำการเรียงกระแสแบบเต็มคลื่นเพื่อให้ได้การแปลงที่ยอดเยี่ยม แปลงเป็นสัญญาณพิเศษกำลังสูงที่จำเป็นสำหรับการระบุตำแหน่ง สัญญาณนี้จะถูกนำไปใช้กับสายเคเบิลที่จะระบุตำแหน่งผ่านสายเชื่อมต่อ และสามารถใช้วิธี “แรงดันขั้นบันได” หรือ “วิธีวัดกระแส” เพื่อระบุตำแหน่งความผิดพลาดของสายเคเบิลได้อย่างแม่นยำ
วิธีแรงดันขั้นบันได: หากสายเคเบิลที่ฝังดินมีความผิดพลาดลงดิน สามารถใช้วิธีการวัดความต่างศักย์เพื่อค้นหาจุดที่เกิดความผิดพลาดได้ ใช้แรงดันทดสอบระหว่างจุดทดสอบของสายเคเบิลที่ผิดพลาดกับกราวด์ เพื่อให้เกิดสนามไฟฟ้ากระจายที่ศูนย์กลางรอบจุดที่สายเคเบิลเข้าสู่พื้นดิน จะไม่มีความต่างศักย์ระหว่างจุดใด ๆ ที่มีรัศมีเท่ากันในสนามนี้ แต่จะมีความต่างศักย์ระหว่างจุดสองจุดที่มีรัศมีต่างกัน และเมื่อระยะห่างระหว่างจุดทั้งสองคงที่ ยิ่งจุดทั้งสองเข้าใกล้ศูนย์กลางมากเท่าใด ความต่างศักย์ก็จะยิ่งแรงขึ้นเท่านั้น โดยการค่อย ๆ เลื่อนจุด A และ B เข้าหาศูนย์กลาง ความต่างศักย์จะกลายเป็นศูนย์เมื่อจุดที่เกิดความผิดพลาดอยู่ตรงกลางระหว่าง A และ B พอดี หากการเคลื่อนที่ดำเนินต่อไปเกินจุดที่เกิดความผิดพลาด ขั้วของความต่างศักย์จะกลับกัน ดังนั้นการเคลื่อนที่ไปมาจะช่วยให้สามารถตัดสินจุดลงดินได้อย่างแม่นยำ
วิธีวัดกระแส: หากสายเคเบิลในอุโมงค์มีความผิดพลาดลงดิน สามารถใช้ทิศทางกระแสที่ตรงกันข้ามก่อนและหลังจุดที่เกิดความผิดพลาดเพื่อค้นหาจุดที่เกิดความผิดพลาดได้ ใช้สัญญาณแรงดันสูงแบบพัลส์กับสายเคเบิลที่ผิดพลาดเพื่อให้จุดที่เกิดความผิดพลาดคายประจุ จากนั้นกระแสก่อนและหลังจุดที่เกิดความผิดพลาดจะมีขั้วตรงกันข้าม ในขณะที่กระแสที่จุดที่เกิดความผิดพลาดจะน้อยที่สุด ใช้แคลมป์รับสัญญาณเพื่อตัดสินทิศทางของกระแสก่อนและหลังจุดที่เกิดความผิดพลาด: การหนีบแคลมป์รับสัญญาณบนสายเคเบิล กล่องรับสัญญาณจะแสดงทิศทาง และหากการเคลื่อนที่ดำเนินต่อไปเกินจุดที่เกิดความผิดพลาด ขั้วของกระแสจะกลับกัน ดังนั้นการเคลื่อนที่ไปมาจะช่วยให้สามารถตัดสินจุดลงดินได้อย่างแม่นยำ
ฟังก์ชันทนแรงดัน: สลับปุ่มฟังก์ชันไปยังฟังก์ชันทนแรงดันเพื่อส่งออก 0-10kV สำหรับการทดสอบทนแรงดันของสายเคเบิล
ส่วนประกอบของเครื่องมือการระบุตำแหน่ง — วิธีแรงดันขั้นบันได (สำหรับการระบุตำแหน่งความผิดพลาดของปลอกนอกของสายเคเบิลที่ฝังดินโดยตรง โดยยูนิตหลักส่งสัญญาณในโหมดระบุตำแหน่งเพื่อให้แน่ใจว่ามีกระแสพัลส์ต่อเนื่อง): ติดตั้งโครง A และเชื่อมต่อกับตัวรับสัญญาณด้วยสายเชื่อมต่อโครง A; ตั้งค่าสวิตช์ตำแหน่งตัวรับสัญญาณเป็น “I” (สัญญาณอ่อน) หรือ “II” (สัญญาณแรง) ปรับไมโครแอมมิเตอร์ให้เป็นศูนย์ด้วยปุ่มปรับศูนย์ในตำแหน่ง “I” (ในตำแหน่ง “II” ปุ่มปรับศูนย์จะไม่มีผล); ตามแนวสายเคเบิล โดยตรงเหนือสายเคเบิลภายในช่วงการวัดคร่าว ๆ เสียบโพรบโครง A ลงในพื้นดิน และสังเกตขนาดและทิศทางของแอมมิเตอร์ โดยใช้ปุ่มปรับเพื่อตั้งค่าการแกว่งของเข็มที่เหมาะสม; รักษาปุ่มปรับและลำดับหน้า-หลังของโพรบโครง A ให้คงที่ และเคลื่อนที่โครง A ไปข้างหน้าเหนือสายเคเบิลต่อไป ค้นหาช่วงที่ขั้วกลับกันก่อน จากนั้นจึงหาจุดที่สัญญาณพัลส์เป็น “0” หรือกลับกัน ซึ่งเป็นจุดที่เกิดความผิดพลาด; เมื่อเสร็จสิ้น ให้ตั้งค่าสวิตช์ตำแหน่งตัวรับสัญญาณเป็น “0” ปิดสัญญาณพัลส์แรงดันสูง และคายประจุสายเคเบิลและตัวเก็บประจุ
การระบุตำแหน่ง — วิธีวัดกระแส (สำหรับการระบุตำแหน่งความผิดพลาดของปลอกนอกของสายเคเบิลที่วางในอุโมงค์ โดยยูนิตหลักส่งสัญญาณในโหมดระบุตำแหน่ง): เชื่อมต่อแคลมป์รับสัญญาณกระแสเข้ากับตัวรับสัญญาณ; ตั้งค่าสวิตช์ตำแหน่งตัวรับสัญญาณเป็น “I” (หรือ “II” เมื่อกระแสแรง) และปรับไมโครแอมมิเตอร์ให้เป็นศูนย์ด้วยปุ่มปรับศูนย์; ภายในช่วงการวัดคร่าว ๆ หนีบแคลมป์รับสัญญาณกระแสบนสายเคเบิล และสังเกตขนาดและทิศทางของแอมมิเตอร์ โดยใช้ปุ่มปรับเพื่อตั้งค่าการแกว่งของเข็มที่เหมาะสม; รักษาปุ่มปรับและทิศทางของแคลมป์รับสัญญาณให้คงที่ และเคลื่อนที่แคลมป์ไปข้างหน้าต่อไป ค้นหาช่วงที่ขั้วกลับกันก่อน จากนั้นจึงหาจุดที่สัญญาณพัลส์เป็น “0” ซึ่งเป็นจุดที่เกิดความผิดพลาด; เมื่อเสร็จสิ้น ให้ตั้งค่าสวิตช์ตำแหน่งตัวรับสัญญาณเป็น “0” ปิดสัญญาณพัลส์แรงดันสูง และคายประจุสายเคเบิลและตัวเก็บประจุ
โหมดทนแรงดัน: เสียบสายแรงดันสูงสีแดงเข้ากับขั้ว “เอาต์พุตแรงดันสูง” โดยปลายอีกด้านหนึ่งเชื่อมต่อกับปลอกโลหะหรือเกราะ และ “กราวด์” ต่อสายอย่างน่าเชื่อถือ (ห้ามเชื่อมต่อสายไฟขณะที่เครื่องเปิดอยู่); เมื่อการเดินสายเสร็จสมบูรณ์ ให้ต่อแหล่งจ่ายไฟ AC 220V และเปิดสวิตช์; ยืนยันสภาพสายเคเบิล ณ จุดใช้งานและการเดินสายที่ถูกต้อง และก่อนเริ่ม ให้ตรวจสอบว่าการปรับแรงดันได้ถูกหมุนทวนเข็มนาฬิกาไปที่ศูนย์หรือไม่; เลือกโหมดทนแรงดันด้วยปุ่มสวิตช์ฟังก์ชัน (ไฟแดง); กดปุ่มสตาร์ท และไฟปุ่มหยุดจะติดขึ้น; หมุนปุ่มปรับแรงดันตามเข็มนาฬิกา และสังเกตโวลต์มิเตอร์และแอมมิเตอร์เพื่อเลือกแรงดันเอาต์พุตที่เหมาะสม; หลังการทดสอบ ให้หมุนปุ่มปรับแรงดันทวนเข็มนาฬิกาไปยังตำแหน่งศูนย์ กดปุ่มหยุด จากนั้นปิดสวิตช์; หลังจากคายประจุสายเคเบิลที่ผิดพลาดด้วยแรงดันสูงแล้วเท่านั้น จึงจะสามารถถอดสายทดสอบออกได้
หมายเหตุและปัญหาทั่วไปการรับประกัน: ภายในหนึ่งปีนับจากวันที่ซื้อ จะมีการซ่อมแซมฟรีสำหรับปัญหาคุณภาพผลิตภัณฑ์ พร้อมการบำรุงรักษาตลอดอายุการใช้งานและบริการทางเทคนิค
คำถามที่พบบ่อย Q1: XHHG523L ใช้สำหรับอะไร?เป็นเครื่องระบุตำแหน่งความผิดพลาดของปลอกนอกสายเคเบิลแรงดันสูงที่มีเอาต์พุต 10kV และต่ำกว่า ใช้เพื่อค้นหาความผิดพลาดลงดินของปลอกนอกและอันตรายจากกระแสไฟรั่วเกินในสายเคเบิลแรงดันสูงและแรงดันสูงพิเศษแบบแกนเดี่ยวและสามแกน 10kV-500kV ได้อย่างรวดเร็วและแม่นยำ ซึ่งตรงตามข้อกำหนดการทดสอบทนแรงดันของปลอกนอกสายเคเบิลของ GB50150-2006 รวมถึงการทดสอบรับรองและการทดสอบป้องกันของปลอกที่เหมาะสำหรับระบบ cross-bonding
Q2: ความสามารถในการส่งออกคืออะไร?แรงดันไฟฟ้าอินพุตคือ AC 220V (±10%), 50Hz (±2Hz); แรงดันไฟฟ้าเอาต์พุตคือ 0~10kV (คลื่นสี่เหลี่ยม) และปรับได้; กระแสเอาต์พุตคือ 0~200mA; กำลังเอาต์พุตคือ 2kVA; และการปรับความถี่อยู่ในช่วงตั้งแต่ 0.2Hz ถึง 5Hz (ปรับได้) นอกจากนี้ยังสามารถทำการทดสอบทนแรงดัน DC 5kV-10kV เป็นเวลา 1 นาทีบนปลอกนอกสายเคเบิล HDPE และ PVC ได้
Q3: มันระบุตำแหน่งความผิดพลาดได้อย่างไร?ในโหมดระบุตำแหน่ง แหล่งจ่ายไฟ AC 220V จะถูกแปลงเป็นสัญญาณพิเศษกำลังสูงที่นำไปใช้กับสายเคเบิล และความผิดพลาดจะถูกระบุตำแหน่งด้วยวิธีแรงดันขั้นบันไดสำหรับสายเคเบิลที่ฝังดินโดยตรง (ด้วยโครง A) หรือวิธีวัดกระแสสำหรับสายเคเบิลที่วางในอุโมงค์ (ด้วยแคลมป์รับสัญญาณ) โดยติดตามการเปลี่ยนแปลงขั้ว จากนั้นจึงหาจุดที่สัญญาณพัลส์เป็นศูนย์
Q4: มีคุณสมบัติการป้องกันและการแสดงผลอะไรบ้าง?มีการป้องกันกระแสเกิน แรงดันเกิน และความร้อนเกินอัตโนมัติ การป้องกันการสตาร์ทที่ตำแหน่งศูนย์ และการออกแบบการคายประจุในตัวที่เป็นเอกลักษณ์ (ทันทีที่ตัดการจ่ายแรงดันสูง แรงดันสูงของตัวเองจะกลายเป็นศูนย์) ใช้มิเตอร์แบบเข็มคู่สำหรับกระแสและแรงดัน อนุญาตให้สลับระหว่างโหมดระบุตำแหน่งและโหมดทนแรงดันด้วยปุ่มเดียว ไม่มีพื้นที่บอดในช่วงการทดสอบ และมีสวิตช์ป้องกันกระแสเกินและความไวของตัวรับสัญญาณที่ปรับได้

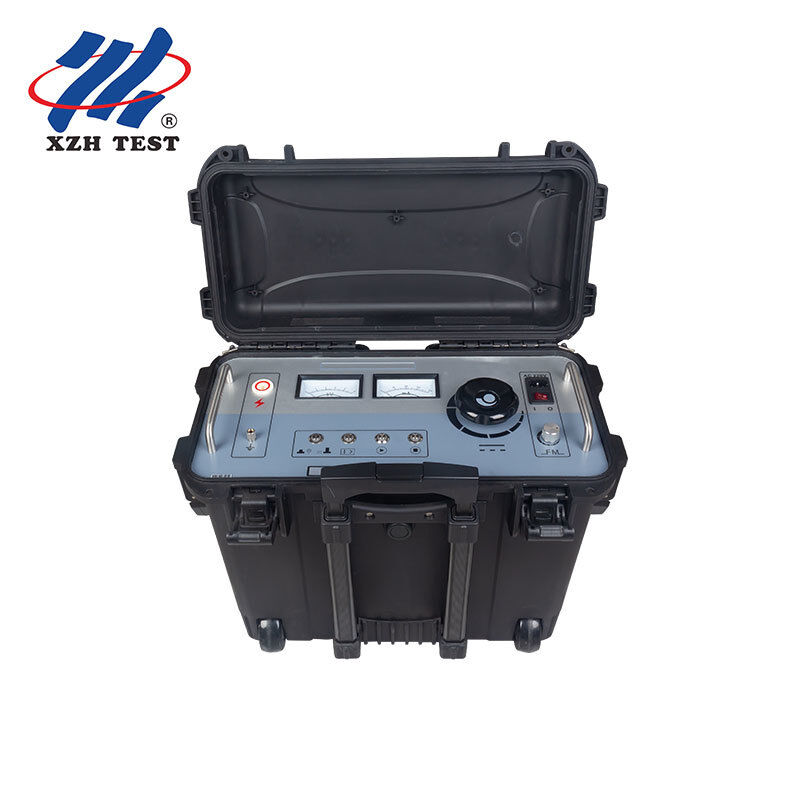

Q5: ข้อกำหนดทางกายภาพคืออะไรและมีอะไรบ้าง?ขนาดคือ 540L × 310W × 460H และน้ำหนักคือ 35 กก. เครื่องมือมาพร้อมกับยูนิตหลัก, สายเชื่อมต่อแรงดันสูง, สายไฟ, ตัวรับสัญญาณ, ฟิวส์ 8A (พร้อมสำรอง), สายดิน, แคลมป์รับสัญญาณ และโครง A
