XHSB505B เครื่องระบุสายเคเบิล — เครื่องระบุตำแหน่งสายเคเบิลผิดพลาด คุณสมบัติผลิตภัณฑ์
การระบุที่แม่นยำและเชื่อถือได้
ปากจับขนาดใหญ่ เหมาะสำหรับสายเคเบิลหลากหลายประเภท
การทำงานที่ง่ายมาก
การแสดงผลที่ชัดเจนและเข้าใจง่าย
หน่วยหลักและอุปกรณ์เสริมพกพาสะดวกและเป็นระเบียบ
ความแรงของสัญญาณที่รับได้ของเครื่องรับสามารถปรับได้
สามารถทดสอบสายเคเบิลทั้งที่มีกระแสไฟฟ้าและไม่มีกระแสไฟฟ้าได้
ขนาดเล็ก พกพาสะดวก น้ำหนักเบา
หลักการทำงาน การตรวจจับสายเคเบิลที่ไม่มีกระแสไฟฟ้า
เครื่องส่งสัญญาณหลักจะสร้างสัญญาณพัลส์พิเศษ ซึ่งจะถูกส่งผ่านสายเชื่อมต่อไปยังสายเคเบิลที่จะระบุ ตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า สัญญาณเหนี่ยวนำที่สอดคล้องกับสัญญาณที่ส่งจะถูกสร้างขึ้นตามแนวสายเคเบิล ที่หน้างาน จะใช้ปากจับรับสัญญาณความไวสูงพร้อมกับเครื่องรับแบบมือถือเพื่อตรวจจับสายเคเบิลทั้งหมด และตามการแสดงผลของมิเตอร์ของเครื่องรับ สายเคเบิลที่รับสัญญาณที่ส่ง (นั่นคือ สายเคเบิลที่ไม่มีกระแสไฟฟ้าที่จะระบุ) สามารถค้นหาได้อย่างแม่นยำ
การตรวจจับสายเคเบิลที่มีกระแสไฟฟ้า
เครื่องส่งสัญญาณจะสร้างสัญญาณพัลส์พิเศษ ซึ่งจะถูกส่งผ่านปากจับส่งสัญญาณเฉพาะที่จุดหนึ่งของสายเคเบิลที่มีกระแสไฟฟ้าที่จะระบุ ตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า สัญญาณเหนี่ยวนำที่สอดคล้องกับสัญญาณที่ส่งจะถูกสร้างขึ้นตามแนวสายเคเบิล ที่หน้างาน จะใช้ปากจับรับสัญญาณความไวสูงและเครื่องรับแบบมือถือเพื่อตรวจจับสายเคเบิลทั้งหมด และตามการแสดงผลของเครื่องรับ สายเคเบิลที่รับสัญญาณที่ส่ง (นั่นคือ สายเคเบิลที่มีกระแสไฟฟ้าที่จะระบุ) สามารถค้นหาได้อย่างแม่นยำ
ผู้ใช้และแอปพลิเคชันที่แนะนำ
เครื่องมือนี้มีไว้สำหรับการระบุสายเคเบิลโดยเฉพาะ — นั่นคือ การระบุว่าสายเคเบิลใดในบรรดาสายเคเบิลจำนวนมากเป็นเป้าหมาย — แทนที่จะเป็นการระบุตำแหน่งข้อผิดพลาด สามารถทำงานได้ทั้งกับสายเคเบิลที่มีกระแสไฟฟ้าและไม่มีกระแสไฟฟ้า และเหมาะอย่างยิ่งสำหรับ:
1. ทีมงานก่อสร้างและติดตั้งสายเคเบิล
สำหรับการยืนยัน "สายเคเบิลที่เรากำลังมองหาคือสายใด" อย่างรวดเร็วระหว่างการวาง การย้าย การบำรุงรักษา และการจัดการข้อผิดพลาด โดยใช้วิธีการเชื่อมต่อโดยตรงหรือวิธีการจับคู่
2. ทีมงานที่ทำงานในรางสายเคเบิลและอุโมงค์
สำหรับการระบุสายเคเบิลเป้าหมายในบรรดาสายเคเบิลที่มีสเปคเดียวกันจำนวนมากที่วางอยู่ในรางที่หนาแน่นและอุโมงค์ยาว ซึ่งทิศทางการแกว่งของเข็มมิเตอร์ให้การตัดสินที่เข้าใจง่ายและเชื่อถือได้
3. ทีมบำรุงรักษาและจัดการข้อผิดพลาดสายเคเบิล
สำหรับการระบุสายเคเบิลก่อนการทดสอบการเจาะที่จำเป็นก่อนการก่อสร้าง และสำหรับการระบุสายเคเบิลที่มีกระแสไฟฟ้าโดยไม่ต้องดำเนินการใดๆ กับสายเคเบิลที่ทดสอบ (วิธีการจับคู่)
พารามิเตอร์ทางเทคนิค
| รายการ |
ข้อมูลจำเพาะ |
| วิธีการระบุ |
ตัดสินโดยทิศทางการแกว่งของเข็มมิเตอร์ |
| ปากจับเปิด |
ปากจับส่งสัญญาณ: Φ125 มม.; ปากจับรับสัญญาณ: Φ200 มม. |
| แรงดันเอาต์พุต |
เกียร์ I (วิธีการเชื่อมต่อโดยตรง): 150V; เกียร์ II (วิธีการจับคู่): 250V |
| ช่วงการทดสอบ |
วิธีการเชื่อมต่อโดยตรง: 0Ω–1kΩ; วิธีการจับคู่: 0Ω–50Ω |
| กระแสพัลส์ |
0–10A |
| คาบพัลส์ |
2.75 วินาทีต่อรอบ |
| แหล่งจ่ายไฟ |
เครื่องส่งสัญญาณ: แบตเตอรี่ลิเธียม 12VDC; เครื่องรับแบบมือถือ: แบตเตอรี่ขนาด 5 (AA) |
โครงสร้างเครื่องมือ

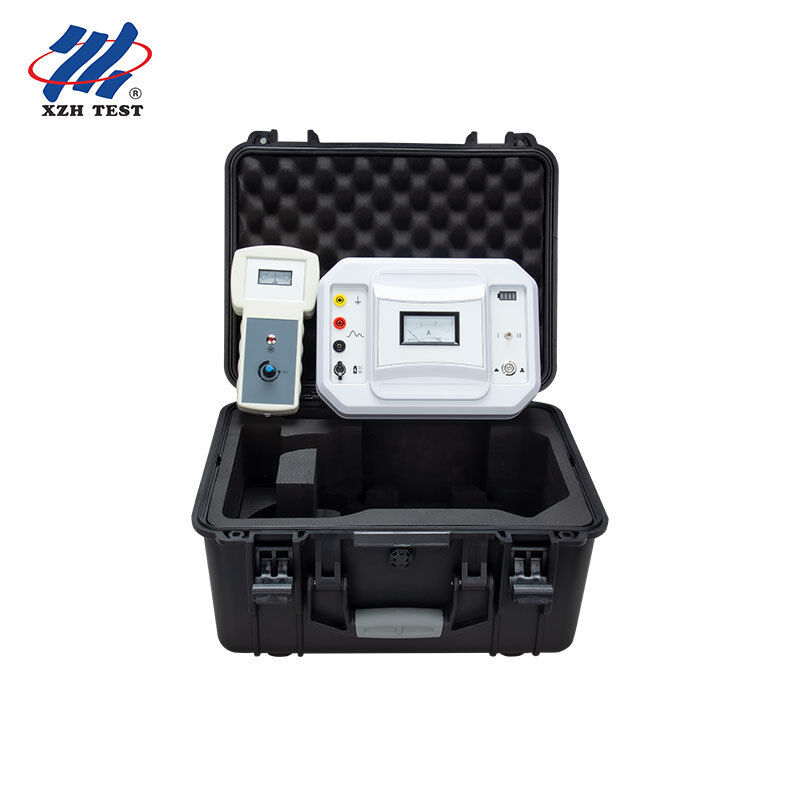

เครื่องมือประกอบด้วยเครื่องส่งสัญญาณ ปากจับส่งสัญญาณ ปากจับรับสัญญาณ และเครื่องรับแบบมือถือ
แผงเครื่องส่งสัญญาณ — ขั้วต่อสายดิน: ขั้วต่อสายดินเพื่อความปลอดภัยของอุปกรณ์; เอาต์พุตบวก: เอาต์พุตบวกของเครื่องส่งสัญญาณ เชื่อมต่อกับสายเอาต์พุตสีแดง; เอาต์พุตลบ: เอาต์พุตลบของเครื่องส่งสัญญาณ เชื่อมต่อกับสายเอาต์พุตสีดำ; การชาร์จ: พอร์ตชาร์จ DC12V เชื่อมต่อเครื่องชาร์จ 12V เพื่อเริ่มการชาร์จ; สวิตช์เปิด/ปิด: เปิด/ปิดแหล่งจ่ายไฟทำงาน; สวิตช์เกียร์: "I" สำหรับการระบุสายเคเบิลที่ไม่มีกระแสไฟฟ้า และ "II" สำหรับการระบุสายเคเบิลที่มีกระแสไฟฟ้า; ไฟแสดงสถานะแบตเตอรี่: แสดงระดับแบตเตอรี่แบบเรียลไทม์เมื่อแบตเตอรี่ในตัวทำงาน; แอมมิเตอร์: แสดงค่าเฉลี่ยทันทีของกระแสเอาต์พุต
เครื่องรับแบบมือถือ — ปุ่มปรับระดับเสียงปรับความแรงของสัญญาณที่รับได้ (หมุนตามเข็มนาฬิกาเพื่อเพิ่ม ทวนเข็มนาฬิกาเพื่อลด; ยังมีฟังก์ชันสวิตช์) ขั้วต่อ BNC ที่ด้านล่างใช้สำหรับเชื่อมต่อปากจับรับสัญญาณเพื่อรับสัญญาณ
คู่มือการใช้งาน การระบุสายเคเบิลที่ไม่มีกระแสไฟฟ้า — วิธีการเชื่อมต่อโดยตรง
วิธีการเดินสาย 1: เชื่อมต่อสายทดสอบสีแดงของเครื่องส่งสัญญาณเข้ากับแกนสายเคเบิล (เฟสเดียวก็เพียงพอ) และสายทดสอบสีดำเข้ากับสายดิน; เชื่อมต่อปลายด้านไกลของเฟสนั้นเข้ากับสายดิน (ชั้นฉนวนและเกราะของสายเคเบิลไม่ได้ต่อลงดิน)
วิธีการเดินสาย 2: เชื่อมต่อสายทดสอบสีแดงเข้ากับแกนสายเคเบิล (เฟสเดียวก็เพียงพอ); เชื่อมต่อสายทดสอบสีดำเข้ากับฉนวนทองแดงหรือเกราะสายเคเบิล; เชื่อมต่อปลายด้านไกลของเฟสนั้นเข้ากับฉนวนทองแดงหรือเกราะสายเคเบิล; และตรวจสอบสภาพการต่อลงดินของฉนวนทองแดงหรือเกราะ การระบุสายเคเบิลได้รับผลกระทบจากสภาพการต่อลงดินของระบบสายดินและว่าฉนวนหรือเกราะของสายเคเบิลสมบูรณ์หรือไม่ ดังนั้น วิธีการ 1 และ 2 จึงให้ผลลัพธ์ที่เหมาะสมที่สุด
หากความต้านทานของวงจรสายดินของระบบสายดินมีค่ามากเกินไปหรือไม่น่าเชื่อถือ สัญญาณที่ส่งอาจไม่สามารถโหลดได้หรืออาจถูกยกเลิกและผลการระบุจะแย่ ในกรณีนั้น ให้ปรับการเดินสายและใช้วิธีการ 1 หรือ 2
ขั้นตอนการปฏิบัติงาน
1.เปิดสวิตช์เปิด/ปิดของเครื่องส่งสัญญาณและตั้งสวิตช์เกียร์ไปที่ "I"; ไฟแสดงสถานะเปิด/ปิดจะกะพริบสามครั้ง และเข็มแอมมิเตอร์ก็จะแกว่งสามครั้งด้วยความถี่เดียวกัน โดยส่งสัญญาณพัลส์เป็นรอบ
2.เชื่อมต่อเครื่องรับเข้ากับปากจับรับสัญญาณและหนีบปากจับรับสัญญาณเข้ากับสายเคเบิลที่กำลังทดสอบ
3.สังเกตทิศทางลูกศรของปากจับรับสัญญาณ (ลูกศรชี้ไปที่ปลายด้านไกล) มิฉะนั้นเข็มจะแกว่งในทิศทางตรงกันข้าม
4.หมุนปุ่มปรับของเครื่องรับตามเข็มนาฬิกา; เมื่อได้ยินเสียง "บี๊บ" และไฟแสดงสถานะติดขึ้น แสดงว่าเครื่องรับเปิดอยู่ จากนั้นตั้งค่าความแรงของสัญญาณที่รับได้ในระดับที่เหมาะสม ในขณะนี้ เฉพาะสายเคเบิลที่รับสัญญาณเท่านั้นที่จะได้รับสัญญาณลักษณะสามสัญญาณต่อเนื่องในทิศทางเดียวกัน ความถี่การแกว่งของสัญญาณจะตรงกับความถี่ของเครื่องส่งสัญญาณ และจะปล่อยเสียง "บี๊บ-บี๊บ-บี๊บ"
การระบุสายเคเบิลที่มีกระแสไฟฟ้า — วิธีการจับคู่
ไม่จำเป็นต้องดำเนินการใดๆ กับสายเคเบิลที่กำลังทดสอบ — เพียงแค่หนีบปากจับส่งสัญญาณเข้ากับสายเคเบิล
ปลายทั้งสองข้างของปลอกสายเคเบิลต้องต่อลงดินอย่างดี มิฉะนั้นกระแสจับคู่จะลดลงเมื่อความต้านทานสายดินเพิ่มขึ้น
หากปลายทั้งสองข้างของปลอกสายเคเบิลไม่ได้ต่อลงดิน หรือปลอกสายเคเบิลขาดตรงกลาง จะไม่สามารถใช้วิธีการจับคู่ได้
เมื่อหนีบปากจับส่งสัญญาณเข้ากับสายเคเบิล ลูกศรบนปากจับต้องชี้ไปที่ปลายด้านไกลของสายเคเบิล
ปากจับรับสัญญาณและปากจับส่งสัญญาณต้องอยู่ห่างกันอย่างน้อย 2 เมตร
ขั้นตอนการปฏิบัติงาน
1.เชื่อมต่อเอาต์พุตของเครื่องส่งสัญญาณเข้ากับปากจับส่งสัญญาณและหนีบเข้ากับตำแหน่งที่เหมาะสมของสายเคเบิลที่มีกระแสไฟฟ้าที่จะระบุ โดยลูกศรของปากจับชี้ไปที่ปลายด้านไกลของสายเคเบิล
2.เปิดสวิตช์เปิด/ปิดของเครื่องส่งสัญญาณและเลือกเกียร์ "II"; ไฟแสดงสถานะเปิด/ปิดจะกะพริบสามครั้ง และเข็มแอมมิเตอร์จะแกว่งสามครั้งด้วยความถี่เดียวกัน โดยส่งสัญญาณพัลส์เป็นรอบ
3.เชื่อมต่อปากจับรับสัญญาณเข้ากับเครื่องรับและหนีบเข้ากับสายเคเบิลที่กำลังทดสอบ
4.สังเกตว่าลูกศรของปากจับรับสัญญาณชี้ไปที่ปลายด้านไกลของสายเคเบิล มิฉะนั้นเข็มจะแกว่งในทิศทางตรงกันข้าม
5.หมุนปุ่มปรับของเครื่องรับตามเข็มนาฬิกา; เมื่อได้ยินเสียง "บี๊บ" และไฟแสดงสถานะติดขึ้น แสดงว่าเครื่องรับเปิดอยู่ ตั้งค่าความแรงของสัญญาณที่รับได้ในระดับที่เหมาะสม เฉพาะสายเคเบิลที่รับสัญญาณเท่านั้นที่จะได้รับสัญญาณที่ความถี่การแกว่งตรงกับความถี่การสลับเอาต์พุตของเครื่องส่งสัญญาณ และจะปล่อยเสียง "บี๊บ-บี๊บ-บี๊บ"
6.หากไม่สามารถระบุสายเคเบิลเป้าหมายด้วยวิธีการจับคู่ได้ แนะนำให้ใช้วิธีการเชื่อมต่อโดยตรง
ข้อควรระวัง
ระหว่างการทดสอบ ความแรงของสัญญาณที่รับได้ของเครื่องรับต้องปรับให้เหมาะสม — ไม่มากเกินไปหรือไม่น้อยเกินไป
หลังจากระบุสายเคเบิลที่จะทดสอบแล้ว ต้องทำการทดสอบการเจาะก่อนการก่อสร้าง เพื่อความปลอดภัย!
เมื่อหนีบปากจับรับสัญญาณเข้ากับสายเคเบิลที่กำลังทดสอบ ตรวจสอบให้แน่ใจว่าปากจับสัมผัสกันได้ดี ฝุ่นบนปากจับ ช่องว่างในการสัมผัส หรือการติดตั้งที่ไม่แน่น จะส่งผลต่อการรับสัญญาณ
หากการแกว่งของเข็มไม่ชัดเจนที่หน้างาน ให้ตรวจสอบว่าปากจับรับสัญญาณสัมผัสกันได้ดีหรือไม่
เมื่อระบุสายเคเบิลที่มีกระแสไฟฟ้า หากมีการรบกวนรุนแรงจนปากจับรับสัญญาณอิ่มตัวด้วยแม่เหล็กและไม่สามารถรับสัญญาณได้ แนะนำให้ใช้วิธีการที่ไม่มีกระแสไฟฟ้าแทน
เครื่องมือสามารถลัดวงจรได้โดยตรงสำหรับการทดสอบ
เมื่อความถี่การแกว่งของเข็มเครื่องรับไม่ตรงกับเครื่องส่งสัญญาณ หรือแอมพลิจูดการแกว่งเล็กเกินไป สัญญาณที่รับได้อ่อนเกินไป — หมุนปุ่มปรับตามเข็มนาฬิกาเพื่อเพิ่มความแรงของสัญญาณที่รับได้
เมื่อเข็มเครื่องรับแกว่งผิดปกติหรือไม่แกว่งเลย สัญญาณรบกวนแรงเกินไป หรือสายเคเบิลที่กำลังทดสอบไม่ใช่สายเคเบิลเป้าหมาย
อ่านคู่มืออย่างละเอียดและปฏิบัติตามข้อควรระวังที่เกี่ยวข้อง เครื่องมือสามารถใช้ได้ทั้งในอาคารและนอกอาคาร แต่ต้องหลีกเลี่ยงฝน ก๊าซกัดกร่อน ฝุ่นหนาแน่น และสถานที่ที่มีอุณหภูมิสูง ผู้ปฏิบัติงานควรมีความรู้ทั่วไปเกี่ยวกับอุปกรณ์ไฟฟ้าหรือเครื่องมือ นี่เป็นเครื่องมือที่มีความแม่นยำสูงและควรได้รับการป้องกันจากการสั่นสะเทือนอย่างรุนแรง การซ่อมแซม การดูแล และการปรับแต่งควรดำเนินการโดยผู้เชี่ยวชาญ ชาร์จและบำรุงรักษาเครื่องส่งสัญญาณทุกๆ 2 เดือนเพื่อป้องกันแบตเตอรี่เสียหาย ความแรงของสัญญาณที่รับได้ของเครื่องรับควรปรับที่ปลายด้านเริ่มต้นก่อนการทดสอบ (ไม่มากเกินไปหรือไม่น้อยเกินไป) และต้องไม่ปรับระหว่างการทดสอบ
คำถามที่พบบ่อย
Q1. เครื่องระบุสายเคเบิล XHSB505B ใช้สำหรับอะไร?
ใช้ระบุว่าสายเคเบิลใดเป็นเป้าหมายในบรรดาสายเคเบิลจำนวนมากระหว่างการวาง การย้าย การบำรุงรักษา และการจัดการข้อผิดพลาดของสายเคเบิลไฟฟ้า — โดยเฉพาะอย่างยิ่งในรางสายเคเบิลที่มีสายเคเบิลสเปคเดียวกันจำนวนมาก สามารถระบุได้ทั้งสายเคเบิลที่มีกระแสไฟฟ้าและไม่มีกระแสไฟฟ้า
Q2. ความแตกต่างระหว่างวิธีการเชื่อมต่อโดยตรงและวิธีการจับคู่คืออะไร?
วิธีการเชื่อมต่อโดยตรงสำหรับสายเคเบิลที่ไม่มีกระแสไฟฟ้า: เอาต์พุตของเครื่องส่งสัญญาณเชื่อมต่อกับแกนสายเคเบิล (หรือกับฉนวนทองแดง/เกราะ) ด้วยช่วงการทดสอบ 0Ω–1kΩ และเกียร์ I (150V) วิธีการจับคู่สำหรับสายเคเบิลที่มีกระแสไฟฟ้า: ปากจับส่งสัญญาณถูกหนีบเข้ากับสายเคเบิลโดยไม่ต้องจัดการกับสายเคเบิล ด้วยช่วงการทดสอบ 0Ω–50Ω และเกียร์ II (250V); ปลายทั้งสองข้างของปลอกสายเคเบิลต้องต่อลงดินอย่างดี
Q3. ผลการระบุตัดสินได้อย่างไร?
โดยทิศทางการแกว่งของเข็มมิเตอร์: เฉพาะสายเคเบิลที่รับสัญญาณเท่านั้นที่จะได้รับสัญญาณลักษณะสามสัญญาณต่อเนื่องในทิศทางเดียวกัน ความถี่การแกว่งตรงกับเครื่องส่งสัญญาณ และจะปล่อยเสียง "บี๊บ-บี๊บ-บี๊บ" ลูกศรของปากจับรับสัญญาณ (และปากจับส่งสัญญาณ) ต้องชี้ไปที่ปลายด้านไกลของสายเคเบิล มิฉะนั้นเข็มจะแกว่งในทิศทางตรงกันข้าม
Q4. พารามิเตอร์ทางเทคนิคหลักคืออะไร?
การระบุโดยทิศทางการแกว่งของเข็มมิเตอร์; ปากจับส่งสัญญาณ Φ125 มม. และปากจับรับสัญญาณ Φ200 มม.; แรงดันเอาต์พุต 150V (เกียร์ I) และ 250V (เกียร์ II); ช่วงการทดสอบ 0Ω–1kΩ (โดยตรง) และ 0Ω–50Ω (จับคู่); กระแสพัลส์ 0–10A; คาบพัลส์ 2.75 วินาทีต่อรอบ; แหล่งจ่ายไฟ แบตเตอรี่ลิเธียม 12VDC (เครื่องส่งสัญญาณ) และแบตเตอรี่ขนาด 5 (AA) (เครื่องรับแบบมือถือ)
Q5. ในแพ็คเกจมีอะไรบ้าง และควรสังเกตอะไรเพื่อความปลอดภัย?
แพ็คเกจประกอบด้วย เครื่องส่งสัญญาณ 1 เครื่อง, เครื่องรับ 1 เครื่อง, เครื่องชาร์จ 1 เครื่อง, สายเอาต์พุตสีแดง 1 เส้น, สายเอาต์พุตสีดำ 1 เส้น, ปากจับส่งสัญญาณ 1 อัน, ปากจับรับสัญญาณ 1 อัน และแบตเตอรี่ขนาด 5 (AA) 2 ก้อน เพื่อความปลอดภัย หลังจากระบุสายเคเบิลที่จะทดสอบแล้ว ต้องทำการทดสอบการเจาะก่อนการก่อสร้าง เมื่อระบุสายเคเบิลที่มีกระแสไฟฟ้า ปลายทั้งสองข้างของปลอกสายเคเบิลต้องต่อลงดินอย่างดี และปากจับรับสัญญาณและปากจับส่งสัญญาณต้องอยู่ห่างกันอย่างน้อย 2 เมตร
