เครื่องระบุสายเคเบิล สายเคเบิลที่ขาดพลังงาน โดยใช้เครื่องวัดทิศทางของเข็ม

เครื่องมือนี้มีไว้สำหรับการระบุสายเคเบิล — การระบุว่าสายเคเบิลใดในบรรดาสายเคเบิลหลายเส้นเป็นเป้าหมาย — สำหรับทั้งสายเคเบิลที่มีกระแสไฟฟ้าและไม่มีกระแสไฟฟ้า เหมาะอย่างยิ่งสำหรับ:

สำหรับการยืนยันความเป็นเจ้าของและตัวตนของสายเคเบิลแต่ละเส้นในร่องสายเคเบิลที่หนาแน่นซึ่งมีสายเคเบิลหลายเส้นที่มีสเปคเดียวกัน โดยใช้การตัดสินใจที่เข้าใจง่ายจากทิศทางการแกว่งของเข็มมิเตอร์

สำหรับการระบุสายเคเบิลที่มีกระแสไฟฟ้าด้วยวิธีคัปปลิ้ง — ไม่จำเป็นต้องมีการดำเนินการใดๆ กับสายเคเบิลที่กำลังทดสอบ และไม่ต้องหยุดจ่ายไฟ (ปลายทั้งสองของปลอกหุ้มต้องมีการต่อลงดินอย่างดี)

สำหรับการยืนยันสายเคเบิลเป้าหมายด้วยวิธีต่อตรงกับสายเคเบิลที่ไม่มีกระแสไฟฟ้าก่อนการย้ายหรือต่อสายใหม่ และสำหรับการทำงานร่วมกับการทดสอบสไปค์ก่อนการก่อสร้างที่จำเป็นหลังจากการระบุ

เครื่องส่งสัญญาณสร้างสัญญาณพัลส์พิเศษ ซึ่งจะถูกส่งผ่านปากจับส่งสัญญาณเฉพาะที่จุดหนึ่งของสายเคเบิลที่มีกระแสไฟฟ้าที่ต้องการระบุ ตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า สัญญาณที่เหนี่ยวนำซึ่งสอดคล้องกับสัญญาณที่ส่งจะถูกสร้างขึ้นตามแนวสายเคเบิล บนไซต์งาน จะใช้ปากจับรับสัญญาณที่มีความไวสูงและเครื่องรับแบบมือถือเพื่อตรวจจับสายเคเบิลทั้งหมด และตามการแสดงผลของเครื่องรับ สายเคเบิลที่รับสัญญาณที่ส่ง (สายเคเบิลที่มีกระแสไฟฟ้าที่ต้องการระบุ) สามารถค้นหาได้อย่างแม่นยำ

เครื่องส่งสัญญาณสร้างสัญญาณพัลส์พิเศษ ซึ่งจะถูกส่งผ่านสายเชื่อมต่อไปยังสายเคเบิลที่ต้องการระบุ ตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า สัญญาณที่เหนี่ยวนำซึ่งสอดคล้องกับสัญญาณที่ส่งจะถูกสร้างขึ้นตามแนวสายเคเบิล บนไซต์งาน จะใช้ปากจับรับสัญญาณที่มีความไวสูงและเครื่องรับแบบมือถือเพื่อตรวจจับสายเคเบิลทั้งหมด และจากค่าที่แสดงบนมิเตอร์ สายเคเบิลที่รับสัญญาณที่ส่ง (สายเคเบิลที่ไม่มีกระแสไฟฟ้าที่ต้องการระบุ) สามารถค้นหาได้อย่างแม่นยำ

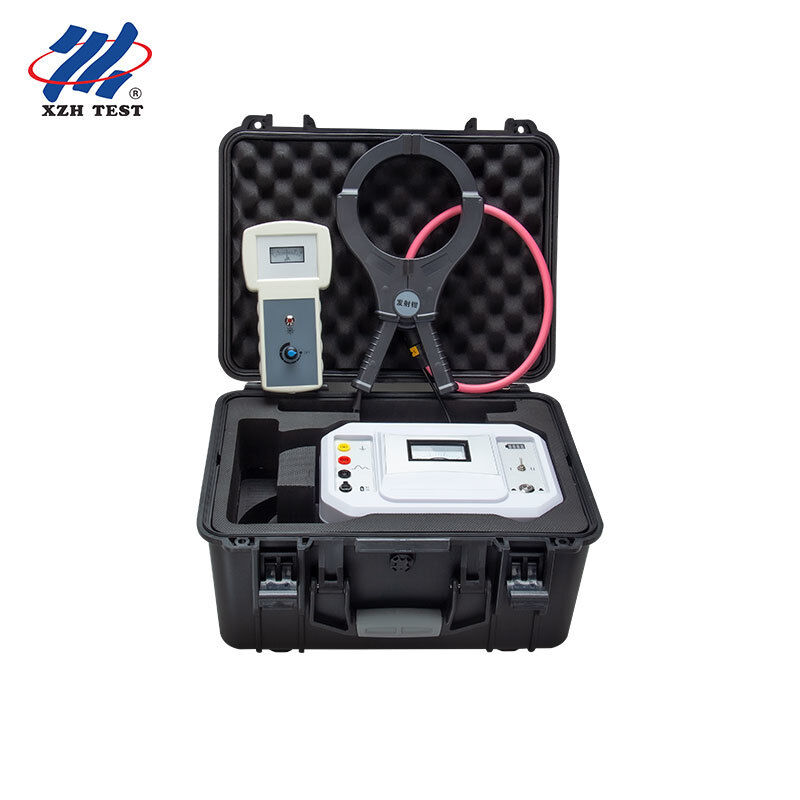

เครื่องมือประกอบด้วยเครื่องส่งสัญญาณ ปากจับส่งสัญญาณ ปากจับรับสัญญาณ และเครื่องรับแบบมือถือ
