เครื่องหาความผิดพลาดของสายไฟฟ้า
>

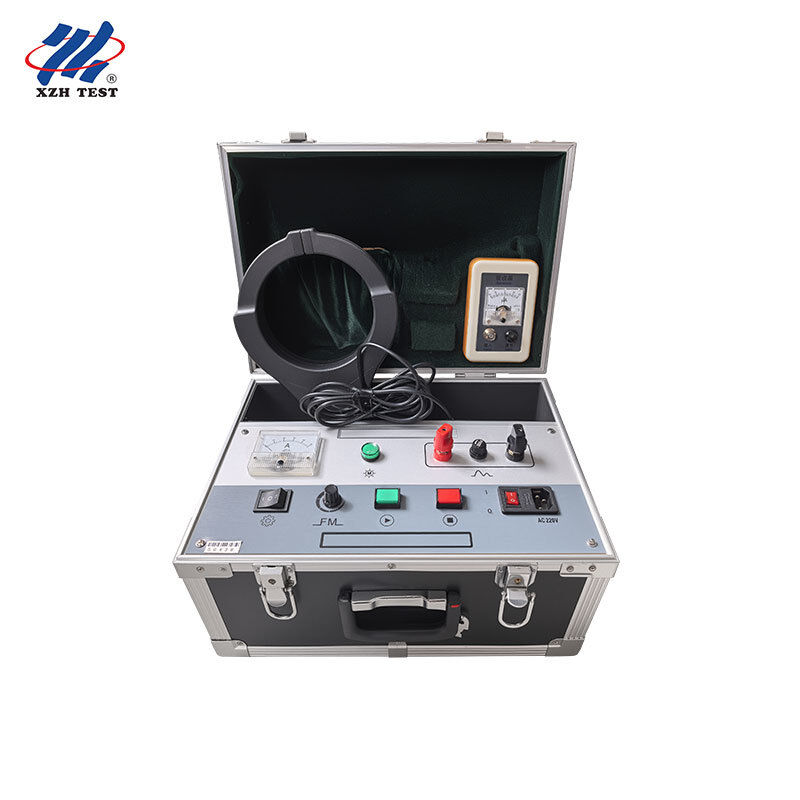

เครื่องระบุเคเบิล เครื่องระบุเคเบิล AC พลังงานสูง พร้อมความถี่ของสัญญาณที่ปรับได้ XHSB505

เครื่องระบุเคเบิล เครื่องระบุเคเบิล AC พลังงานสูง พร้อมความถี่ของสัญญาณที่ปรับได้ XHSB505

รายละเอียดสินค้า:
สถานที่กำเนิด: ซีอาน, มณฑลส่านซี, จีน
ชื่อแบรนด์: XZH TEST ISO/CE
ได้รับการรับรอง: CE/ISO
หมายเลขรุ่น: XHSB505
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ซีอาน, มณฑลส่านซี, จีน
ชื่อแบรนด์:
XZH TEST ISO/CE
ได้รับการรับรอง:
CE/ISO
หมายเลขรุ่น:
XHSB505
เน้น:

High Light

เน้น:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
จำนวนสั่งซื้อขั้นต่ำ:
1ยูนิต
ราคา:
สามารถต่อรองได้
รายละเอียดการบรรจุ:
บรรจุภัณฑ์ไม้
เวลาการส่งมอบ:
5-8 วันทำการ
เงื่อนไขการชำระเงิน:
ที/ที
สามารถในการผลิต:
3,000 หน่วย / ปี
คําอธิบายสินค้า
ภาพรวมสินค้า

เครื่องระบุเคเบิล XHSB505 ได้ถูกพัฒนาเพื่อการสร้างเคเบิลความดันสูงพนักงานติดตั้งและบํารุงรักษาที่ต้องการทางแก้ไขเชิงปฏิบัติการอย่างเร่งด่วนในการระบุสายไฟฟ้าเฉพาะหนึ่งสายไฟฟ้าในหมู่สายไฟฟ้าหลายสายในสถานที่โดยนําทางโดยทฤษฎีสนามแม่เหล็กไฟฟ้า และนําเทคโนโลยีที่ก้าวหน้าไปร่วมกับเทคนิคอิเล็กทรอนิกส์และเครื่องมือที่ทันสมัย ให้การระบุเคเบิลที่รวดเร็วและแม่นยํา

ลักษณะสําคัญ
  • การระบุตัวอย่างที่แม่นยําและไม่มีความผิดพลาด
  • เครื่องจับตัวอย่างขนาดใหญ่ที่เหมาะสําหรับสายไฟหลายสาย
  • การทํางานที่ง่ายมาก
  • การแสดงให้เห็นอย่างชัดเจนและเข้าใจ
  • ส่วนใหญ่และส่วนช่วยที่พกพาและเรียบร้อย
  • ความรู้สึกของตัวรับที่ปรับได้
  • ความถี่สัญญาณปรับได้
หลักการทํางาน

ไฟฟ้าไฟฟ้าออนไลน์แบบ AC 220 V ทางเข้าถูกแปลงโดยเทคโนโลยีอิเล็กทรอนิกส์เป็นสัญญาณพิเศษพลังงานสูงที่จําเป็นสําหรับการระบุตัวสัญญาณนี้ถูกนําไปใช้กับสายเคเบิลที่จะถูกระบุผ่านสายเชื่อมต่อโดยใช้หลักการของแรงผลักดันไฟฟ้าแม่เหล็ก สัญญาณที่สอดคล้องกับสัญญาณที่ส่งผ่านการทดสอบเคเบิลทั้งหมดที่อยู่ในเครื่องใช้งานคือการใช้แคลมรับความรู้สึกสูง ร่วมกับเครื่องรับมือ, และเคเบิลเป้าหมาย (เคเบิลที่บรรทุกสัญญาณที่ใช้) สามารถพบได้อย่างแม่นยําจากการระบุบนเครื่องรับมือ

ปริมาตรเทคนิค
รายการ รายละเอียด
วิธีการระบุ กําหนดโดยทิศทางการสวิงของตัวชี้วัดเมตร
การเปิดคลับ Φ125 มิลลิเมตร
พลัง 1.5 kVA (ระยะสั้น, ทันที)
ความถี่ในการส่งสัญญาณ ขั้นต่ํา 0.4 Hz, สูงสุด 1 Hz (ระยะที่ปรับได้)
คู่มือการทํางาน
  1. ตัดลอกเครื่องป้องกันที่ปลายทั้งสองของสายไฟจากดิน จับคลิปสีแดงของสายออกบนแกนของสายไฟที่ต้องทดสอบ (ระยะที่ดีหรือระยะที่มีความละเอียดสูงกว่า)จับคลิปสีดําของสายการออกบนจุดกดดินหรือแท่นกดดิน; เชื่อมแกนที่ตรงกันของสายเคเบิลนั้นกับจุดกดดินหรือแท่นกดดินที่ปลายทาง
  2. เปิดสวิทช์พลังงานตัวระบุและเลือกเกียร์ออก: "I" คือเกียร์ต่ํา เหมาะสําหรับสายไฟสั้น; "II" คือเกียร์สูง เหมาะสําหรับสายไฟสั้น
  3. หลังจากยืนยันสถานะของสายไฟในสถานที่ และการเชื่อมไฟถูกต้อง กดปุ่ม "Start"
  4. ติดต่อตัวรับตัวประจําตัวกับตัวจับตัวรับ
  5. สังเกตทิศทางลูกศรของกริมตัวรับ ✓ มันแสดงทิศทางของกระแสกระแสกระแส (ทิศทางบวก); ไม่เช่นนั้นตัวชี้วัดของเมตรจะสวิงในทิศทางตรงกันข้าม
  6. จับจับตัวรับบนสายไฟที่ต้องทดสอบ
  7. ปรับความรู้สึกของตัวรับให้เหมาะสม
  8. เครื่องรับมือตอนนี้แสดงสัญญาณสวิง

เมื่อตัวส่งและตัวรับทํางานปกติ ความดันที่ผลักดันในเครมทดสอบจะแสดงบนตัวรับมือ และทิศทางการสวิงตัวชี้เป็นทิศทางสัญญาณเมื่อปุ่มปรับไม่ได้เคลื่อนย้ายและลูกศรสีแดงบนด้านข้างของ clamp การทดสอบชี้ในทิศทางเดียวกันกับการเดินสาย, สายเคเบิลที่ตัวชี้รับของสายเคเบิลเลี้ยวไปทางขวาด้วยการสวิงที่ใหญ่ที่สุดคือสายเคเบิลเป้าหมาย; สายเคเบิลอื่น ๆ ทั้งหมดแสดงสัญญาณกลับเท่านั้นโดยมีตัวชี้วัดหันไปทางซ้าย และสวิงเล็กกว่า.

ข้อควรระวัง
  • ในระหว่างการทดสอบ อย่าตั้งความรู้สึกของเครื่องรับสูงเกินไป; การสวิงตัวชี้วัดของเครื่องวัดประมาณ 20~80% เป็นสิ่งที่เหมาะสม
  • ไฟฟิวส์ของแหล่งพลังงานทํางานของเครื่องหมายจําหน่ายไม่ควรใหญ่เกินไป ∙ มันไม่ควรเกิน 6 A
  • หลังจากที่เคเบิลเป้าหมายถูกระบุแล้ว ต้องทดสอบเจาะก่อนการก่อสร้าง เพื่อรับรองความปลอดภัย
  • เมื่อ เครื่องจับ เครื่องรับ เครื่องจับติดกับสายไฟที่ต้องทดสอบ ให้แน่ใจว่า ช่องคานของ เครื่องจับ มีการสัมผัสกันอย่างดี ฝุ่นบนช่องคาน, ช่องว่างที่สัมผัสกัน หรือสัมผัสไม่ค่อยดี จะส่งผลต่อการรับสัญญาณ
  • หากตัวชี้ที่เครื่องรับไม่ได้หมุนชัดเจนในสถานที่ ตรวจสอบว่า เครื่องจับเครื่องรับติดกันดีหรือไม่
  • มันถูกห้ามอย่างเข้มงวดที่จะใช้สายเดียวในการดําเนินการทดสอบวงจรสั้นบนอุปกรณ์; ใช้ตัวต่อรองการทดสอบมาตรฐานในการทดสอบ
  • เมื่อระบุเคเบิลความต้านทานต่ําระยะสั้นที่ระเบิดไฟฟิวส์ เชื่อมต่อตัวต้านทานการทดสอบเป็นชุดที่ปลายส่งสัญญาณของเครื่องมือ
สําหรับใคร

XHSB505 เป็นอุปกรณ์ระบุสายไฟฟ้าพลังงานสูง(1.5 kVA การออก, Φ125 มิลลิเมตร clamp, ปรับความถี่สัญญาณ 0.4 ‰ 1 Hz)เปิดตัวให้กับทีมงานที่ระบุสายไฟในสถานที่จากสายไฟฟ้าและต้องการความถี่สัญญาณที่ปรับเปลี่ยนได้ และอัตราการออกเสียงต่ํา / สูง เพื่อให้ตรงกับสายไฟสั้นและยาว.

  • พนักงานก่อสร้าง ติดตั้ง และบํารุงรักษาสายไฟฟ้าไฟฟ้าแรงสูง ที่ต้องยืนยันว่าพวกเขากําลังทํางานกับสายไฟฟ้าสายไหน ก่อนที่จะตัดหรือเชื่อม
  • ทีมงานสาธารณูปโภคและเครือข่ายที่ทํางานในถ้ําและท่อสายไฟฟ้าที่สายไฟฟ้าหลายสายของรายละเอียดเดียวกันทํางานด้วยกัน
  • วิศวกรสนามที่สามารถเชื่อมต่อกับเครื่องจําหน่าย AC 220 V ในสถานที่และต้องการอัตราการออกกําลังสูง (1.5 kVA) สําหรับการเดินสายไฟฟ้าที่ยากหรือยาวนาน
  • ผู้ประกอบการที่ต้องการปรับความเร็วการส่งสัญญาณ (0.4 ∼1 Hz) ให้เหมาะกับสภาพสถานที่เฉพาะเจาะจง และเลือกเกียร์ต่ํา "I" สําหรับสายไฟสั้นหรือเกียร์สูง "II" สําหรับสายไฟยาว
  • พนักงานไฟฟ้าที่มีความรู้ทั่วไปเกี่ยวกับการใช้อุปกรณ์และเครื่องมือไฟฟ้า ตามที่ต้องการในคู่มือ
บริการหลังการขาย

อุปกรณ์มีการรับประกันฟรี 1 ปีสําหรับปัญหาคุณภาพตั้งแต่วันที่ซื้อ และมีการซ่อมแซมและบริการทางเทคนิคตลอดชีวิตหากคุณพบว่าเครื่องมือไม่ได้ทํางานปกติหรือเกิดความผิดพลาดกรุณาติดต่อเรา เพื่อให้เราสามารถจัดหาทางออกที่สะดวกและมีประสิทธิภาพที่สุดสําหรับคุณ โทรศัพท์บริการ: 400-029-0829

FAQ

Q1. XHSB505 จะระบุเคเบิลเป้าหมายได้อย่างไร?
การระบุฐานะขึ้นอยู่กับทิศทางการสวิงของตัวชี้วัดเมตรเมื่อปุ่มปรับไม่ได้เคลื่อนย้ายและลูกศรสีแดงบนด้านข้างของ clamp การทดสอบชี้ในทิศทางเดียวกันกับการเดินสาย, สายเคเบิลที่ตัวชี้รับของสายเคเบิลเลี้ยวไปทางขวาด้วยการสวิงที่ใหญ่ที่สุดคือสายเคเบิลเป้าหมาย; สายเคเบิลอื่น ๆ ทั้งหมดแสดงสัญญาณกลับเท่านั้นโดยมีตัวชี้วัดหันไปทางซ้าย และสวิงเล็กกว่า.

Q2. ความถี่สัญญาณปรับได้สําหรับอะไร?
ตัวระบุรุ่นใหม่เพิ่มฟังก์ชันการปรับความถี่ ปุ่มปรับความถี่เปลี่ยนความเร็วการส่งสัญญาณ โดยมีช่วงที่ปรับได้อย่างน้อย 04 Hz ถึงสูงสุด 1 Hzเพื่อให้สัญญาณสามารถสอดคล้องกับสภาพในสถานที่

Q3. เกียร์ผลิต "I" และ "II" คืออะไร?
สวิตช์การเลือกผลิตมีสองเกียร์: "I" คือเกียร์ต่ํา เหมาะสําหรับสายไฟสั้น และ "II" คือเกียร์สูง เหมาะสําหรับสายไฟสั้น

Q4. ความรู้สึกของตัวรับควรตั้งอย่างไร?
ใช้เครื่องวัดความรู้สึกที่อยู่ด้านล่างของเครื่องรับมือเพื่อปรับความรู้สึกให้เครื่องวัดชี้วัดสลับประมาณ 20~80% อย่าตั้งมันให้มีความรู้สึกมากเกินไป เพื่อหลีกเลี่ยงการชนเครื่องวัดถ้าการสวิงโพนเตอร์ไม่ชัดเจน, ตรวจสอบว่า เครื่องจับตัวรับติดต่อกันดีหรือไม่

Q5. ต้อง มี การ ระวัง อะไร บ้าง และ มี อะไร ใน ตัว?
หลังการระบุสายเคเบิล ควรอัดมันก่อนการสร้างเพื่อความปลอดภัย; ให้แน่ใจว่าสัมผัสปากคลัมป์ที่ดี; ไม่เคยทดสอบวงจรสั้นกับสายเดียว using ใช้ตัวต่อสู้การทดสอบมาตรฐานถ้าการระบุสายไฟความต้านทานต่ําระยะสั้น ทําให้ฟิวส์พัง, ติดต่อความต้านทานการทดสอบเป็นชุดที่ปลายการส่งสัญญาณ; และไฟฟิวส์พลังงานไม่ควรเกิน 6 A. แพ็คเกจรวมหน่วยหลัก, เครื่องรับ, สายพลังงาน, เส้นทางออกสีแดง, เส้นทางออกสีดําเครื่องรับ (การทดสอบ), การทดสอบความต้านทาน, สาม 6 A ฟิวส์และสาม 20 A ฟิวส์, ด้วยการรับประกันฟรีหนึ่งปีและการบริการตลอดชีวิต.
