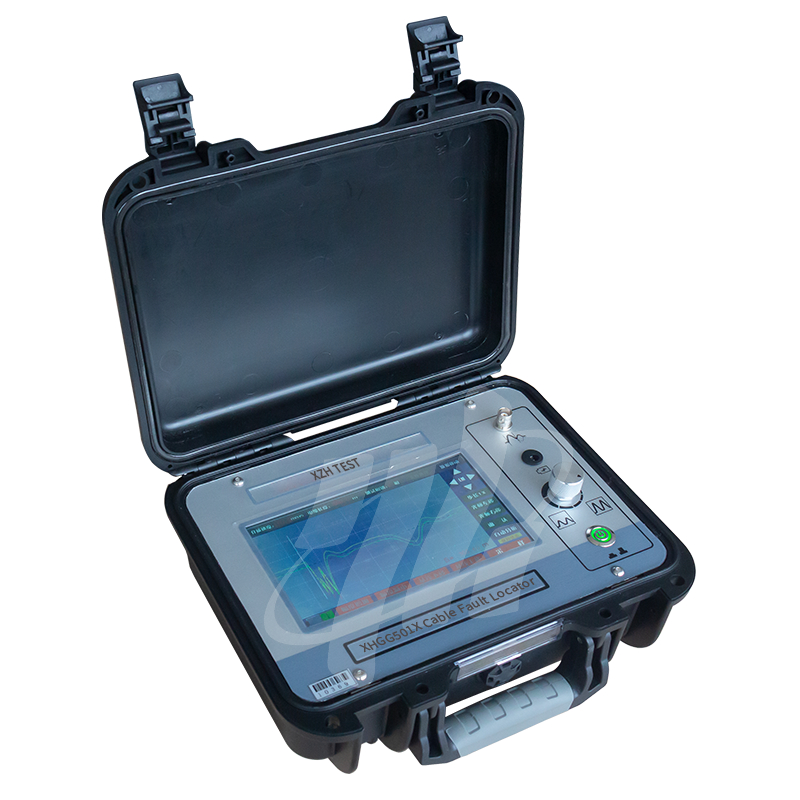

เครื่องมือระบุตำแหน่งความผิดพลาดของสายเคเบิล TDR อัจฉริยะ พร้อมความละเอียดขั้นต่ำ 0.1 เมตร

ลักษณะผลิตภัณฑ์

• เทคโนโลยีไทม์โดเมนรีเฟล็กโตเมทรี (TDR)
• ตำแหน่งข้อบกพร่องของสายเคเบิลที่แม่นยำ
• ความสามารถในการทดสอบระยะทาง
• ความละเอียดขั้นต่ำ 0.1 ม
• ฟังก์ชั่นการวินิจฉัยอัจฉริยะ

หลักการทำงาน

เครื่องทดสอบข้อบกพร่องของสายเคเบิลใช้หลักการทดสอบวิธีคลื่นเดินทาง:

1. วิธีการเดินทางของคลื่น: เมื่อคลื่นวิทยุถูกส่งในสายส่ง หากสายส่งไม่สม่ำเสมอ นั่นคือ ความต้านทานเฉพาะของจุดในสายส่งจะเปลี่ยนไป เมื่อคลื่นวิทยุถูกส่งไปที่จุด นอกเหนือจากการส่งต่อไปยังโหลดต่อไป มันจะสร้างการส่งแบบย้อนกลับและกลับไปที่จุดสิ้นสุดการทดสอบ เราเรียกว่าการส่งแบบย้อนกลับของคลื่นสะท้อนคลื่น ปรากฏการณ์ของคลื่นที่สร้างการส่งแบบย้อนกลับเรียกว่าปรากฏการณ์การสะท้อนของคลื่น คลื่นเคลื่อนที่ที่เรียกว่าหมายถึงชื่อทั่วไปของคลื่นตกกระทบและคลื่นสะท้อน

2 เมื่อคลื่นวิทยุถูกส่งในสายส่ง ขั้วของเสียงก้องที่จุดลัดวงจรจะตรงข้ามกับขั้วของพัลส์ที่ปล่อยออกมา และขั้วของเสียงก้องที่จุดพัก (รวมถึงขั้วสายเคเบิล) จะเหมือนกับขั้วของพัลส์ที่ปล่อยออกมา เมื่อใช้วิธีการพัลส์ เครื่องมือสามารถกำหนดระยะห่างระหว่างจุดความผิดปกติและจุดสิ้นสุดการทดสอบได้อย่างง่ายดายตามขั้วของเสียงก้อง

3. เครื่องทดสอบข้อบกพร่องของสายเคเบิลใช้สัญญาณพัลส์แรงดันต่ำกับสายเคเบิลที่ทดสอบ และสัญญาณพัลส์จะสร้างสัญญาณสะท้อนผ่านจุดผิดปกติของสายเคเบิล เครื่องทดสอบข้อบกพร่องของสายเคเบิลจะประมวลผลสัญญาณที่สะท้อนและนำเสนอแผนภาพรูปคลื่น ระยะฟอลต์หยาบของสายเคเบิลที่ทดสอบกำหนดโดยการวิเคราะห์รูปคลื่นที่สะท้อน

วิธีการเดินสายไฟมีดังต่อไปนี้: ใช้สาย Q เส้นเดียวเพื่อเชื่อมต่อ "อินเทอร์เฟซการสุ่มตัวอย่าง" ของเครื่องทดสอบข้อบกพร่องของสายเคเบิลกับสายเฟสที่ชำรุดและชั้นป้องกันสายเคเบิล การเดินสายพัลส์แรงดันต่ำแสดงในรูปด้านล่าง

หมายเหตุ: ในระหว่างการทดสอบต้องยืนยันว่าไม่มีไฟฟ้าสะสมอยู่ในตัวสายเคเบิล

ขั้นตอนที่ 1: ยึดสายสัญญาณเพื่อทดสอบเฟส A การเลือกเฟสทดสอบของอินเทอร์เฟซที่เกี่ยวข้องจะถูกตั้งค่าเป็นเฟส A ด้วย จากนั้นคลิกปุ่มตัวอย่าง/เก็บบนอินเทอร์เฟซเพื่อเข้าสู่สถานะการสุ่มตัวอย่าง สังเกตรูปคลื่นการสุ่มตัวอย่าง ถ้าคุณคิดว่าสการขยายรูปคลื่นทำได้ดี คลิกปุ่มตัวอย่าง/เก็บ เพื่อเข้าสู่สถานะพักไว้สำหรับการวิเคราะห์รูปคลื่น ดูตัวอย่าง "รูปคลื่น"-วิเคราะห์รูปคลื่น

ขั้นตอนที่ 2: ยึดสายสัญญาณเพื่อทดสอบเฟส B ทำซ้ำขั้นตอนแรกของกระบวนการทดสอบ

ขั้นตอนที่ 3: ยึดสายสัญญาณเพื่อทดสอบเฟส C ทำซ้ำขั้นตอนแรกของกระบวนการทดสอบ

หลังจากการทดสอบสามขั้นตอนข้างต้นเสร็จสิ้น อินเทอร์เฟซจะแสดงรูปคลื่นทดสอบพัลส์ของสายเคเบิลสามเฟสพร้อมกัน
