| สถานที่กำเนิด: | ซีอาน ชานซี ประเทศจีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | XHGG502A2 |
คำอธิบาย

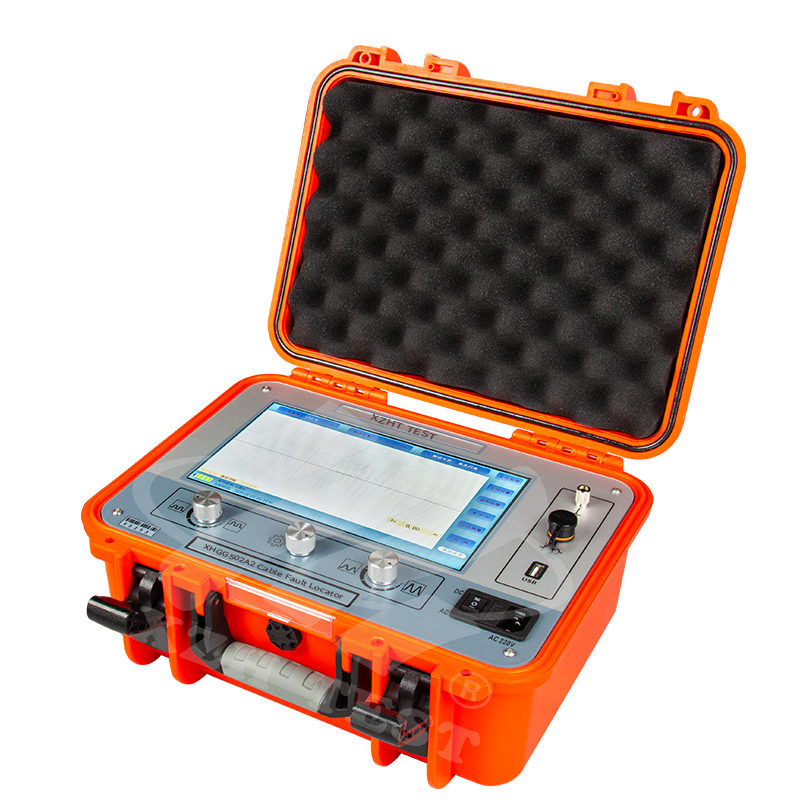

เครื่องมือระบุตำแหน่งข้อผิดพลาดของสายเคเบิลนี้เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะและระยะทางข้อผิดพลาดของสายไฟ
ด้วยฟังก์ชันการทดสอบความเร็วคลื่นของสายเคเบิล ความยาวสายเคเบิล และระยะทางข้อผิดพลาด
เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้เหมาะสำหรับข้อผิดพลาดความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด และการตัดการเชื่อมต่อของสายไฟ สายโคแอกเซียลความถี่สูง สายไฟถนน และสายไฟใต้ดินที่ทำจากวัสดุต่างๆ ที่มีหน้าตัดและสื่อต่างๆ รวมถึงการรั่วไหลความต้านทานสูงและการแฟลชโอเวอร์ความต้านทานสูง
คุณสมบัติ
| จอแสดงผล | หน้าจอสัมผัส TFT สีเต็มรูปแบบขนาด 10.1 นิ้ว |
| อัตโนมัติเต็มรูปแบบ | การตั้งค่าช่วงการทดสอบ การวิเคราะห์รูปคลื่นอัตโนมัติ และการแสดงระยะทางทดสอบ |
| ง่าย | เมนูภาษาอังกฤษเต็มรูปแบบ สองวิธีในการใช้งานแบบสัมผัสและปุ่มเข้ารหัส |
| ช่วงการวัด | ≥65กม. |
| วิธีการทดสอบ | วิธีพัลส์แรงดันต่ำ วิธีแฟลชโอเวอร์แรงดันสูง |
| ความสว่างสูงพิเศษ | ความสว่างของไฟแบ็คไลท์ LED สูงถึง 280nit |
ส่วนประกอบของเครื่องมือ
• เครื่องทดสอบข้อผิดพลาดของสายเคเบิล: หน่วยสำหรับทดสอบและวิเคราะห์สายเคเบิลโดยใช้วิธีพัลส์แรงดันต่ำ วิธีแฟลชโอเวอร์แรงดันสูง และวิธีพัลส์หลายครั้ง (ต้องใช้ตัวเชื่อมต่อ);
• ตัวเชื่อมต่อ: ใช้สำหรับวิธีพัลส์หลายครั้ง (อุปกรณ์เสริม);
• สายเอาต์พุต (สาย Q เดี่ยว 1.5 ม.): เชื่อมต่อเครื่องทดสอบข้อผิดพลาดของสายเคเบิลกับสายเคเบิลที่อยู่ระหว่างการทดสอบสำหรับวิธีการทดสอบพัลส์แรงดันต่ำ;
• สายอินพุต (สาย Q คู่ 2 ม.): เชื่อมต่อเครื่องทดสอบข้อผิดพลาดของสายเคเบิลกับตัวอย่างสำหรับการทดสอบแฟลชโอเวอร์แรงดันสูง;
• ตัวอย่าง: รับสัญญาณที่สะท้อนจากสัญญาณแรงดันสูงไปยังกราวด์ตัวอย่างสำหรับวิธีแฟลชโอเวอร์แรงดันสูง;
• สายไฟ (1.8 ม.): สายเชื่อมต่อการชาร์จสำหรับเครื่องทดสอบข้อผิดพลาดของสายเคเบิล;
• สายแรงดันสูงของตัวเชื่อมต่อ A (2 ม.): เชื่อมต่อตัวเชื่อมต่อกับสายเคเบิลที่อยู่ระหว่างการทดสอบสำหรับวิธีพัลส์หลายครั้ง สามารถเสียบและถอดออกได้เท่านั้น ห้ามหมุนหรือบิด;
• สายแรงดันสูงของตัวเชื่อมต่อ B (2 ม.): เชื่อมต่อตัวเชื่อมต่อกับแหล่งสัญญาณพัลส์แรงดันสูงสำหรับวิธีพัลส์หลายครั้ง สามารถเสียบและถอดออกได้เท่านั้น ห้ามหมุนหรือบิด;
• สายดิน (2.5 ม.): สายดินของตัวเชื่อมต่อ;
• สาย USB: ใช้เมื่อนำเข้าไฟล์รูปคลื่นไปยังคอมพิวเตอร์
แผนผังการเดินสายภาคสนามวิธีพัลส์หลายครั้ง
