| สถานที่กำเนิด: | ซีอาน ชานซี |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | XHGG502A2 |
| เอกสาร: | B2720 LVD Certificate XZH T...nt.pdf |
คำอธิบาย
เครื่องมือระบุตำแหน่งข้อผิดพลาดของสายเคเบิลนี้เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะและระยะทางข้อผิดพลาดของสายไฟ การวัดความเร็วสายเคเบิล การทดสอบความยาวสายเคเบิล การทดสอบระยะทางข้อผิดพลาดของสายเคเบิล
ข้อมูลจำเพาะทางเทคนิค
|
ความถี่ในการสุ่มตัวอย่าง |
80MHz |
|
แอมพลิจูดพัลส์แรงดันต่ำ |
100V±15% |
|
ช่วงการวัดระยะ |
≥65กม. |
|
ช่วงการทดสอบe |
300ม./1กม./5กม./25กม./65กม. |
|
ความกว้างของพัลส์ |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
|
ความละเอียดขั้นต่ำ |
0.1ม. |
|
พื้นที่บอดในการทดสอบ |
≤20ม. |
|
ข้อผิดพลาดในการวัด |
≤±(0.5%×L+1ม.), L คือความยาวสายเคเบิล |
|
โหมดแหล่งจ่ายไฟ |
การชาร์จ AC110V～240V, 50Hz/60Hz |
ระบบมีฟังก์ชันการวัดระยะอัตโนมัติ
อินเทอร์เฟซการสุ่มตัวอย่างพัลส์แรงดันต่ำ
แฟลชโอเวอร์แรงดันสูง(ICE) อินเทอร์เฟซการสุ่มตัวอย่าง

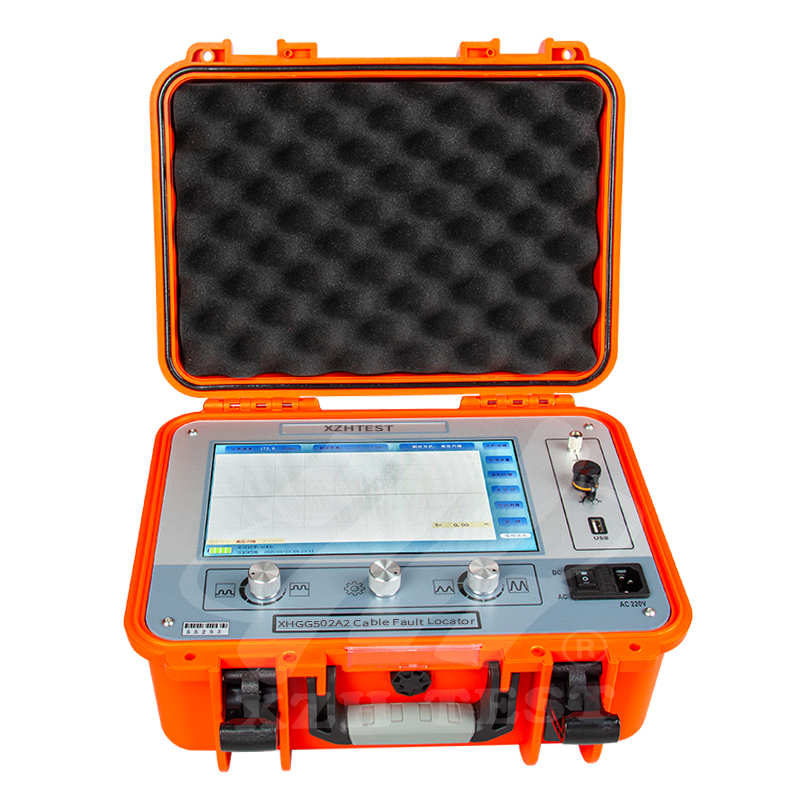

บทนำเกี่ยวกับส่วนต่อประสานผู้ใช้
1. จอแสดงผล: จอแสดงผลหน้าจอสัมผัส TFT สีเต็มรูปแบบขนาด 10.1 นิ้ว;
2. การต่อสายดิน: ขั้วต่อสายดินเพื่อความปลอดภัย;
3. สัญญาณ: อินเทอร์เฟซเอาต์พุตสัญญาณพัลส์วิธีพัลส์แรงดันต่ำ, ตัวอย่างวิธีแฟลชโอเวอร์แรงดันสูง, และอินเทอร์เฟซอินพุตสัญญาณรับสัญญาณแบบหลายพัลส์;
4. USB: นำเข้าไฟล์รูปคลื่นไปยังคอมพิวเตอร์ผ่านการสื่อสาร USB;
5. ช่องเสียบไฟ: แหล่งจ่ายไฟในการทำงานของเครื่องมือ, พอร์ตเชื่อมต่อ AC 220V/พอร์ตชาร์จ;
6. ฟิวส์: ตำแหน่งการติดตั้งฟิวส์สำหรับระบบจ่ายไฟ AC 220V;
7. สวิตช์ไฟ: ตำแหน่ง "I", ใช้ไฟ AC 220V เพื่อจ่ายไฟให้กับระบบ;
ตำแหน่ง "II", ใช้แบตเตอรี่ภายในเพื่อจ่ายไฟให้กับระบบ; เมื่อ "ช่องเสียบไฟ" เชื่อมต่อกับไฟ AC 220V แบตเตอรี่จะถูกชาร์จด้วย;
ตำแหน่ง "O", ปิดไฟระบบ;
8. แอมพลิจูด: ปรับปุ่มปรับแอมพลิจูดเมื่อได้รับรูปคลื่นเพื่อเปลี่ยนแอมพลิจูดของรูปคลื่นที่ได้รับ;
9. ปุ่มควบคุมการทำงาน: ปุ่มหมุนสำหรับการควบคุมการทำงานของส่วนต่อประสานระบบ หมุนเพื่อเลือกและกดเพื่อยืนยัน;
10. การกระจัด: เมื่อได้รับรูปคลื่น ให้ปรับปุ่มปรับการกระจัดเพื่อเปลี่ยนความสูงพื้นฐานของรูปคลื่นที่ได้รับ.
