สายไฟฟ้าผิดปกติ Pinpointer เสียงแม่เหล็ก Synchronization 5 นิ้วสัมผัส LCD IP65 Probe XHDD503C

Name: สายไฟฟ้าผิดปกติ Pinpointer เสียงแม่เหล็ก Synchronization 5 นิ้วสัมผัส LCD IP65 Probe XHDD503C
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 4,175.00 USD
Availability: InStock

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	XZH
ได้รับการรับรอง:	CE, ISO
Model Number:	XHDD503C

ข้อมูลรายละเอียด

Place of Origin:

China

ชื่อแบรนด์:

XZH

ได้รับการรับรอง:

CE, ISO

Model Number:

XHDD503C

กำไรช่องทาง:

ปรับได้ 8 ระดับ.

ได้รับช่องแม่เหล็ก:

ปรับได้ 8 ระดับ.

อัตราขยายเอาต์พุต:

16 ระดับ (0~112dB)

ความต้านทานเอาท์พุท:

350โอห์ม

แหล่งจ่ายไฟ:

แบตเตอรี่ลิเธียมมาตรฐาน 4*18650

เวลาสแตนด์บาย:

มากกว่า 8 ชั่วโมง

พิกเซลหน้าจอ:

854×480

ความสว่าง:

800nit อ่านกลางแสงแดดได้

หน่วยความเร็วในการส่ง:

N/A (วิธีอะคูสติก-แม่เหล็ก)

ความแม่นยำ:

<0.1 ม. (การวางตำแหน่ง), <0.5 ม. (เส้นทาง)

แบนด์วิธเสียง:

100~1600Hz (ฟิลเตอร์ที่เลือกได้)

แบนด์วิธของขดลวดแม่เหล็ก:

All-pass 100~1600Hz (รวมโพรบ)

โหมดตัวกรอง:

ทุกรอบ (100-1600Hz), ต่ำ (100-300Hz), สูง (160-1600Hz), แบนด์ (200-600Hz)

กำไรช่องทาง:

ปรับได้ 8 ระดับ

ได้รับช่องแม่เหล็ก:

ปรับได้ 8 ระดับ

ความแม่นยำของตำแหน่ง:

<0.1ม

ความแม่นยำของเส้นทาง:

<0.5ม

แหล่งจ่ายไฟ:

แบตเตอรี่ลิเธียม 4 × 18650

เวลาสแตนด์บาย:

>8 ชม

คะแนนโพรบ:

กันน้ำ IP65

ช่วงอุณหภูมิ:

-25 ~ 65 ℃

หน้าจอ:

จอแอลซีดีระบบสัมผัสขนาด 5 นิ้ว 854×480

เน้น:

High Light

เน้น:

เครื่องชี้แจงความผิดพลาดของเคเบิล เสียงแม่เหล็ก

เครื่องหาความผิดพลาดในสายไฟฟ้าใต้ดิน IP65

BNR เครื่องทดสอบเคเบิลลดเสียง

Trading Information

Minimum Order Quantity:

1unit

ราคา:

สามารถต่อรองได้

Packaging Details:

wooden box

Delivery Time:

5-8 work days

Payment Terms:

T/T

Supply Ability:

2000units/year

คําอธิบายสินค้า

แนะนำผลิตภัณฑ์

เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง XHDD503C เป็นเครื่องมือซิงโครไนซ์อะคูสติก-แม่เหล็กที่มีความแม่นยำสูง ออกแบบมาเพื่อระบุตำแหน่งสายไฟใต้ดินที่ขัดข้องได้อย่างแม่นยำภายในช่วงการวัดหยาบ เครื่องจะรับและขยายเสียงการคายประจุและสัญญาณแม่เหล็กไฟฟ้าที่สร้างขึ้นโดยเครื่องกำเนิดไฟฟ้าแรงสูงที่จุดขัดข้อง จากนั้นจะคำนวณความแตกต่างของเวลาอะคูสติก-แม่เหล็กเพื่อนำผู้ปฏิบัติงานไปยังตำแหน่งที่ขัดข้องที่แน่นอนด้วยความแม่นยำน้อยกว่า 0.1 เมตร

แตกต่างจากเครื่องระบุตำแหน่งแบบอะคูสติกเท่านั้นแบบดั้งเดิมที่อาศัยประสบการณ์และหูของผู้ปฏิบัติงานเป็นหลัก XHDD503C จะจับสัญญาณสนามอะคูสติกและสนามแม่เหล็กพร้อมกัน แสดงความแตกต่างของเวลาบนหน้าจอ LCD แบบสัมผัสขนาด 5 นิ้ว และใช้การลดทอนสัญญาณรบกวนดิจิทัล BNR เพื่อกรองสัญญาณรบกวนรอบข้าง ทำให้แม้แต่ช่างเทคนิคที่มีประสบการณ์น้อยก็สามารถระบุตำแหน่งที่ขัดข้องได้อย่างรวดเร็วและเชื่อถือได้ในสภาพสนาม

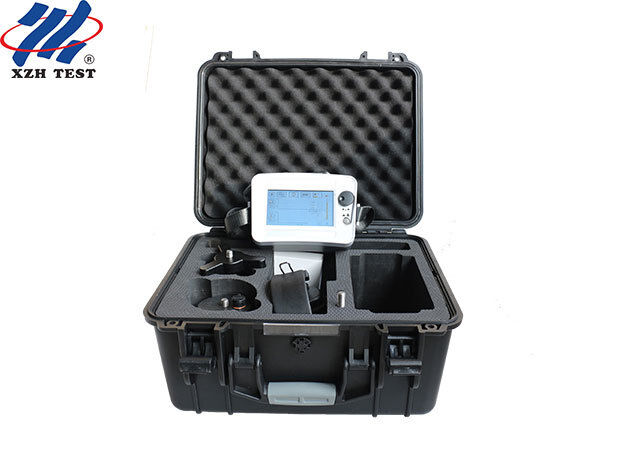

XHDD503C Detail Photos

คุณสมบัติหลัก

การซิงโครไนซ์อะคูสติก-แม่เหล็ก: คำนวณความแตกต่างของเวลาโดยอัตโนมัติระหว่างสัญญาณแม่เหล็กไฟฟ้าและสัญญาณอะคูสติก ยิ่งความแตกต่างของเวลาน้อยเท่าใด คุณก็จะยิ่งเข้าใกล้จุดขัดข้องมากขึ้นเท่านั้น ซึ่งแสดงผลแบบเรียลไทม์บนหน้าจอ

ความแม่นยำในการระบุตำแหน่ง 0.1 เมตร: ความแม่นยำในการระบุตำแหน่งน้อยกว่า 0.1 เมตร ความแม่นยำในการระบุเส้นทางน้อยกว่า 0.5 เมตร เป็นไปตามมาตรฐาน DL/T 849.2-2019 และ GB/T 18268.1 สำหรับอุปกรณ์ทดสอบภาคสนามในอุตสาหกรรม

หน้าจอ LCD แบบสัมผัสขนาด 5 นิ้วที่มองเห็นได้ในแสงแดด (800 nit): หน้าจอสัมผัสแบบคาปาซิทีฟความละเอียด 854 × 480 ยังคงมองเห็นได้ชัดเจนภายใต้แสงแดดกลางแจ้งโดยตรง อินเทอร์เฟซแบบสัมผัสที่ใช้งานง่ายพร้อมการทำงานทางเลือกด้วยปุ่มหมุนเดียว

การลดทอนสัญญาณรบกวนดิจิทัล BNR: เทคโนโลยีลดทอนสัญญาณรบกวนพื้นหลังในตัวพร้อมโหมดปิดเสียง เมื่อผู้ปฏิบัติงานถือที่จับ โฮสต์จะปิดเสียงทันทีเพื่อป้องกันความเสียหายจากเสียงรบกวนจากการใช้งานเป็นเวลานาน

4 โหมดฟิลเตอร์: All-pass (100–1600Hz), Low-pass (100–300Hz), High-pass (160–1600Hz), และ Band-pass (200–600Hz) ปรับให้เข้ากับสภาพดินที่แตกต่างกัน ตั้งแต่พื้นผิวแข็งไปจนถึงทรายนุ่ม เพื่อความชัดเจนของสัญญาณที่ดีที่สุด

หัววัดกันน้ำระดับ IP65: เซ็นเซอร์แยกทางกายภาพหลายชั้นระดับ IP65 ทำงานได้อย่างน่าเชื่อถือในร่องน้ำเปียก สภาพฝนตก และสภาพแวดล้อมการก่อสร้างที่มีฝุ่น

การบ่งชี้การเบี่ยงเบนเส้นทาง: การนำทางเส้นทางซ้าย/ขวาแบบเรียลไทม์บนหน้าจอ เครื่องจะแสดงว่าหัววัดอยู่ทางซ้ายหรือขวาของเส้นทางสายเคเบิล ช่วยให้ผู้ปฏิบัติงานแก้ไขเส้นทางการเดินได้อย่างรวดเร็ว

การขยายสัญญาณ 500,000 เท่า: การขยายเอาต์พุต 16 ระดับ (0–112dB) สามารถรับสัญญาณการคายประจุอะคูสติกและแม่เหล็กที่อ่อนแอจากสายเคเบิลที่ฝังลึกหรือมีอิมพีแดนซ์สูงได้อย่างมีประสิทธิภาพ

อายุแบตเตอรี่ 8+ ชั่วโมง: ใช้พลังงานจากแบตเตอรี่ลิเธียมความจุสูง 4 × 18650 พร้อมเครื่องชาร์จเร็วโดยเฉพาะ ใช้งานกลางแจ้งได้ตลอดทั้งวันด้วยการชาร์จเพียงครั้งเดียว

ชุดอุปกรณ์ภาคสนามครบชุด: ประกอบด้วยโฮสต์เครื่องระบุตำแหน่ง หัววัดพร้อมก้านต่อและฐานขาตั้งสามขา สายสัญญาณ 7 คอร์ หูฟังมอนิเตอร์ตัดเสียงรบกวน เครื่องชาร์จเร็ว ประแจอเนกประสงค์ และกล่องเก็บของแบบพกพาป้องกันการสั่นสะเทือน

ข้อมูลจำเพาะทางเทคนิค

เครื่องระบุตำแหน่งอะคูสติก-แม่เหล็ก
ความแม่นยำในการระบุตำแหน่ง	<0.1 เมตร (การซิงโครไนซ์อะคูสติก-แม่เหล็ก)
ความแม่นยำในการระบุเส้นทาง	<0.5 เมตร
จอแสดงผล	จอ LCD แบบสัมผัสคาปาซิทีฟขนาด 5 นิ้ว, 854 × 480 พิกเซล, ความสว่าง 800 nit
การทำงาน	หน้าจอสัมผัส + การควบคุมด้วยปุ่มหมุนเดียว
โหมดฟิลเตอร์	All-pass: 100–1600Hz; Low-pass: 100–300Hz; High-pass: 160–1600Hz; Band-pass: 200–600Hz
อัตราขยายช่องสัญญาณ	ปรับได้ 8 ระดับ (อะคูสติก + แม่เหล็กแยกกัน)
อัตราขยายเอาต์พุต	16 ระดับ (0–112dB)
อิมพีแดนซ์เอาต์พุต	350 โอห์ม
การขยายสัญญาณ	สูงสุด 500,000 เท่า
การลดทอนสัญญาณรบกวน	การลดทอนสัญญาณรบกวนดิจิทัล BNR + โหมดปิดเสียง
ระดับหัววัด	กันน้ำระดับ IP65, การแยกทางกายภาพหลายชั้น
แหล่งจ่ายไฟ	แบตเตอรี่ลิเธียมมาตรฐาน 4 × 18650; ใช้งานต่อเนื่อง >8 ชั่วโมง
อุณหภูมิการทำงาน	-25°C ถึง +65°C; ความชื้นสัมพัทธ์ ≤90%
การปฏิบัติตามข้อกำหนด	DL/T 849.2-2019; GB/T 18268.1; CE; ISO

หลักการทำงาน

XHDD503C ใช้ระเบียบวิธีอะคูสติก-แม่เหล็กซิงโครไนซ์ ซึ่งเป็นการพัฒนาที่สำคัญกว่าการระบุตำแหน่งด้วยอะคูสติกเท่านั้นแบบดั้งเดิม เมื่อเครื่องกำเนิดไฟฟ้าแรงสูงคายประจุที่จุดขัดข้อง จะเกิดสัญญาณสองชนิดพร้อมกัน: สัญญาณอะคูสติก (เสียง "ป๊อป" ที่เดินทางผ่านดิน) และสัญญาณแม่เหล็กไฟฟ้า (เดินทางผ่านสายเคเบิลเกือบจะทันที) หัววัดของเครื่องจะจับสัญญาณทั้งสองแบบเรียลไทม์ เนื่องจากคลื่นแม่เหล็กไฟฟ้าแพร่กระจายเร็วกว่าเสียงมาก ช่องว่างเวลาที่เกิดขึ้นระหว่างสัญญาณทั้งสองจึงสัมพันธ์โดยตรงกับระยะห่างจากจุดขัดข้อง โดยการตรวจสอบความแตกต่างของเวลานี้อย่างต่อเนื่องและเคลื่อนหัววัดไปยังตำแหน่งที่น้อยที่สุด ผู้ปฏิบัติงานจะสามารถระบุตำแหน่งที่ขัดข้องที่แน่นอนได้

วิธีการแบบดั้งเดิมอาศัยหูของผู้ปฏิบัติงานเพียงอย่างเดียวในการแยกแยะเสียงการคายประจุสั้นๆ ออกจากสัญญาณรบกวนรอบข้าง ซึ่งเป็นทักษะที่ต้องใช้ประสบการณ์หลายปี XHDD503C ขจัดความจำเป็นนี้โดยการแสดงรูปคลื่นแบบภาพ การอ่านค่าความแตกต่างของเวลา และการนำทางการเบี่ยงเบนเส้นทาง ทำให้การระบุตำแหน่งที่ขัดข้องมีความน่าเชื่อถือแม้สำหรับผู้ปฏิบัติงานที่มีประสบการณ์ภาคสนามจำกัด

การใช้งาน

บริษัทสาธารณูปโภคไฟฟ้า	การระบุตำแหน่งที่ขัดข้องบนสายจำหน่ายและสายส่งไฟฟ้าแรงดันปานกลาง/สูงใต้ดิน
การบำรุงรักษาสายโทรคมนาคม	การระบุตำแหน่งที่ขัดข้องบนสายทองแดงหลักและสายวงจรท้องถิ่น การวินิจฉัยสายโคแอกเชียลความถี่สูง
ระบบไฟส่องสว่างตามถนนของเทศบาล	การระบุตำแหน่งที่ขัดข้องบนสายไฟส่องสว่างตามถนนและสัญญาณไฟจราจรใต้ดิน
โรงงานอุตสาหกรรม	การวินิจฉัยความขัดข้องของสายเคเบิลใต้ดินภายในโรงงานสำหรับโรงงานผลิตและแปรรูป
ระบบรถไฟและรถไฟใต้ดิน	การระบุตำแหน่งที่ขัดข้องของสายสัญญาณและสายไฟตามแนวรางรถไฟ

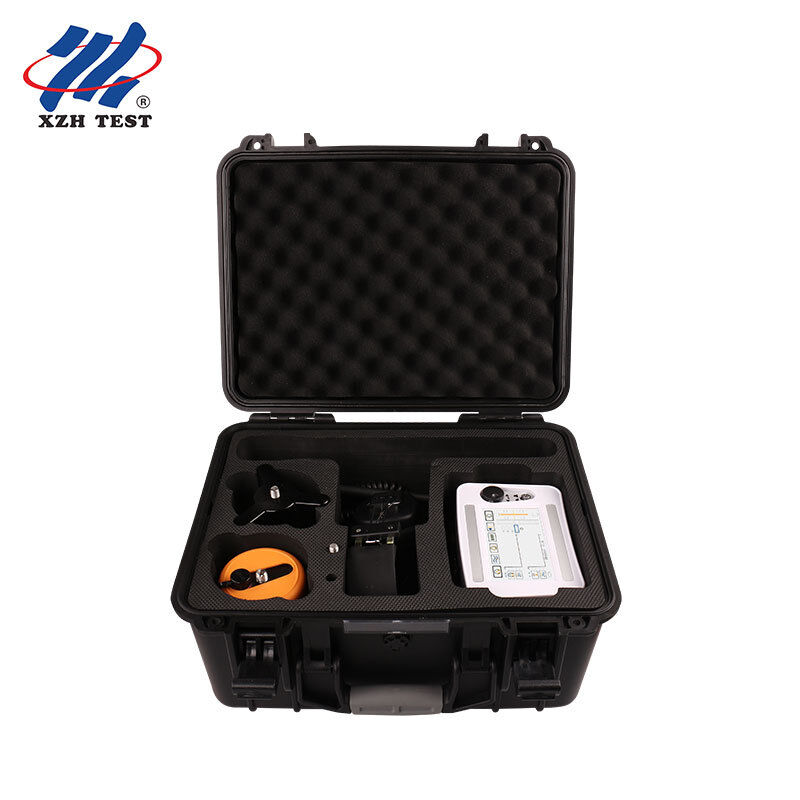

อุปกรณ์เสริมที่รวมอยู่ด้วย

โฮสต์เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง XHDD503C

หัววัดพร้อมก้านต่อและฐานขาตั้งสามขา

สายสัญญาณ 7 คอร์

หูฟังมอนิเตอร์ตัดเสียงรบกวน

เครื่องชาร์จเร็ว (AC 220V)

ประแจอเนกประสงค์

กล่องพกพาป้องกันการสั่นสะเทือน

บริการหลังการขายและการรับประกัน

รับประกันฟรี 12 เดือนสำหรับปัญหาคุณภาพผลิตภัณฑ์นับจากวันที่ซื้อ บริการบำรุงรักษาและสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ได้รับการรับรอง CE และ ISO ติดต่อเราเพื่อขอคำปรึกษาทางเทคนิคหรือข้อกำหนดการกำหนดค่าที่ปรับแต่งได้
