| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | XHSC-60Q |

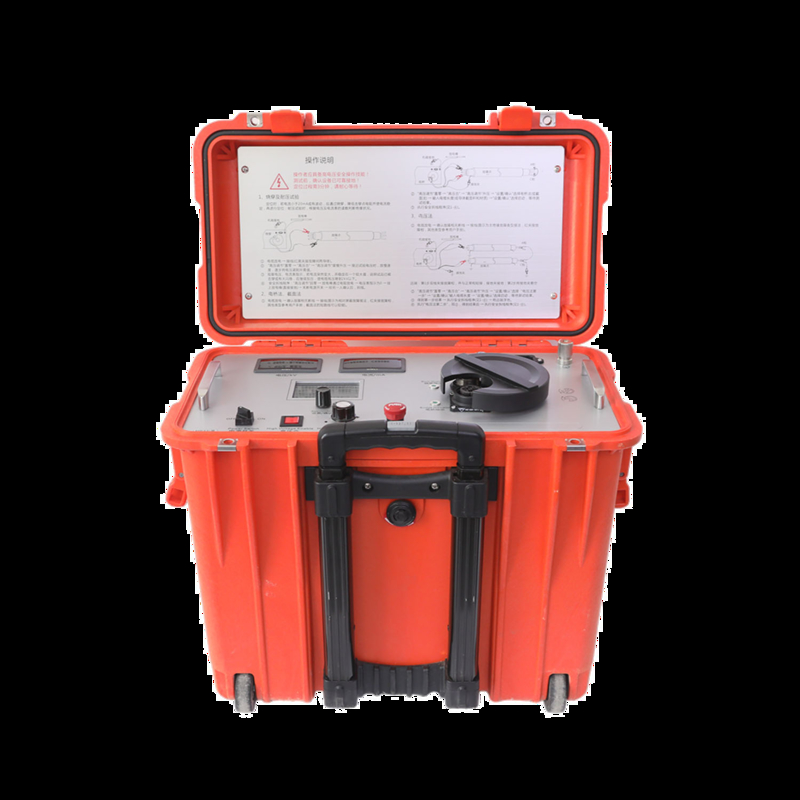

สะพานอัจฉริยะระบุตำแหน่งสายเคเบิล XHSC-60Q ผสานฟังก์ชันการเผาไหม้และบริดจ์อัจฉริยะไว้ในอุปกรณ์เดียว ในโหมดเผาไหม้ มีแรงดันไฟฟ้าพิกัด 60kV และกระแสไฟฟ้าลัดวงจร 600mA ซึ่งสามารถแปลงความผิดพลาดความต้านทานสูงเป็นความผิดพลาดความต้านทานต่ำได้อย่างรวดเร็ว บริดจ์อัจฉริยะทำงานที่กระแสไฟฟ้าพิกัด 600mA ซึ่งช่วยเพิ่มความแม่นยำในการระบุตำแหน่งความผิดพลาดได้อย่างมาก เหมาะอย่างยิ่งสำหรับการระบุตำแหน่งความผิดพลาดของฉนวนในระบบสายเคเบิลแรงดันไฟฟ้าสูง ขนาดใหญ่ และยาวที่ซับซ้อน เช่น ในสายเคเบิลแรงดันไฟฟ้าสูงที่ซับซ้อนพร้อมขั้ว GIS และการเชื่อมต่อข้าม สามารถระบุตำแหน่งความผิดพลาดได้อย่างรวดเร็วโดยไม่ต้องถอดสวิตช์ GIS หรือการเชื่อมต่อข้ามแบบลัดวงจร
สะพานอัจฉริยะระบุตำแหน่งความผิดพลาดของสายเคเบิลสามารถใช้เพื่อระบุตำแหน่งความผิดพลาดของฉนวนและปลอกหุ้มสายเคเบิลทั้งหมด ยกเว้นความผิดพลาดสายสั้นบางส่วน
คุณสมบัติ:
| โหมดเผาไหม้ | แรงดันขาออก | ปรับได้ต่อเนื่อง 0~60kV |
| กระแสไฟฟ้าลัดวงจรในโหมดเผาไหม้ | 400mA | |
| รุ่นบริดจ์ | แรงดันขาออก | 0~4kVปรับได้ต่อเนื่อง |
| กระแสไฟฟ้าลัดวงจรในบริดจ์ | 750mA | |
| หน้าจอ LCD | หน้าจอสี TFT ขนาด 3.5 นิ้ว | |
| ความแม่นยำในการระบุตำแหน่ง | ±(0.2%·L+1)m | |
| ช่วงการทดสอบ | 1~50000m | |
| แป้นพิมพ์การทำงาน | การทำงานด้วยปุ่มเดียว | |
| แหล่งจ่ายไฟ | 220V AC±10%, 50Hz(60Hz) | |
| กำลังไฟ | 2kVA, แหล่งจ่ายไฟเครื่องกำเนิดไฟฟ้า (มากกว่า 2kW) | |
| น้ำหนัก | 29kg | |
| ขนาด (ยาว × กว้าง × สูง) | 30cm´46cm´50cm | |
| อุณหภูมิในการทำงาน | -10°C~+55°C | |
| ลำดับที่ | ชื่อ | จำนวน |
| 1 | ตัวเครื่องหลักสะพานอัจฉริยะระบุตำแหน่งสายเคเบิล | 1 |
| 2 | กล่องทดสอบบริดจ์ | 1 |
| 3 | ฟิวส์สำรอง (10A, 5×20) | 5 |
| 4 | ชุดอุปกรณ์เสริม | 1 |
| 5 | อุปกรณ์เสริมในถุงอุปกรณ์เสริม | |
| 5.1 | สายทดสอบระบุตำแหน่งบริดจ์ | 1 |
| 5.2 | สายส่งออกแหล่งกำเนิดการเผาไหม้ | 1 |
| 5.3 | การลัดวงจรความต้านทานต่ำสำหรับการระบุตำแหน่งบริดจ์ | 1 |
| 5.4 | สายสั้นพิเศษสำหรับการระบุตำแหน่งบริดจ์ | 1 |
| 5.5 | สายดินเฉพาะ | 1 |
| 5.6 | สายดินแท่งคายประจุ | 1 |
| 5.7 | สายไฟ | 1 |
| 5.8 | แท่งคายประจุ | 1 |
| อุปกรณ์เสริม (ไม่บังคับ) | ||
| สายลัดวงจรความต้านทานต่ำ 10 เมตร (ใช้ได้กับสายเคเบิล 110kV~220kV) |
1 | |
| ชุดอุปกรณ์แยกสายเคเบิล | 1 |
