เครื่องหาความผิดพลาดของสายไฟฟ้า

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH Test
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	XHHD523L

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XZH Test

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

XHHD523L

เน้น:

High Light

เน้น:

portable cable fault locator

cable sheath fault detector

handheld cable pinpointing device

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วันทำงาน

เงื่อนไขการชำระเงิน:

t/t

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

ข้อมูลพื้นฐาน

รุ่น NO.

XHHD523L

รูปแบบการทดสอบ

การทดสอบที่บันทึก

การใช้งาน

เครื่องทดสอบสายเสียง เครื่องทดสอบสายโคเอชชียล เครื่องทดสอบสายดิจิตอล

พื้นที่ทดสอบ

การสร้างสายไฟฟ้า

การรับรอง

CE, ISO

ปรับแต่ง

สี

ส้ม

ความถี่ของการทดสอบ

128Hz/111Hz/105Hz/94Hz ((Afc)

การแก้ไข

0.5m

แพ็คเกจการขนส่ง

กล่อง ไม้ ที่ เติม ผสม ภาย ใน

รายละเอียด

350mm*280mm*170mm

สัญลักษณ์

การทดสอบ XZH

สาเหตุ

จีน ซีอาน

รหัส HS

8543201000

ความสามารถในการผลิต

1000 ชิ้น/ปี

คําอธิบายสินค้า

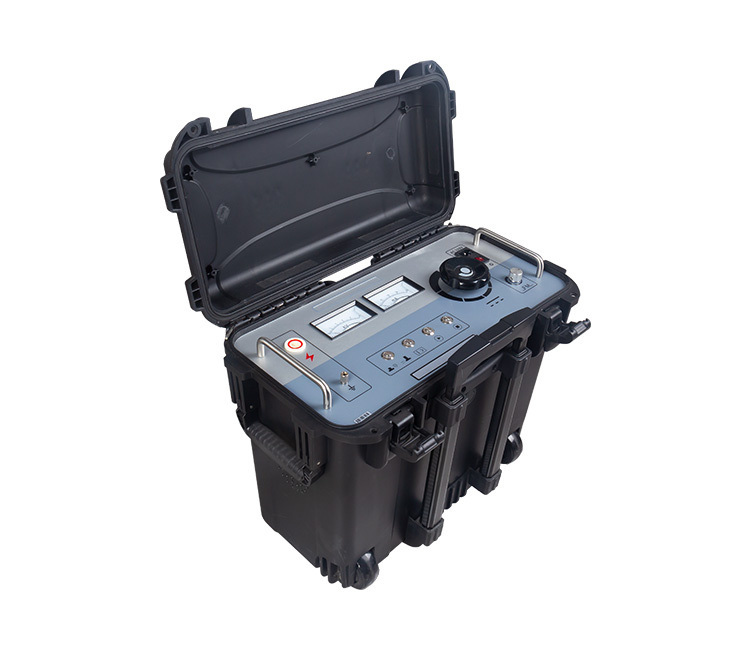

XHHD523L เครื่องค้นหาความผิดพลาดของเคเบิล

ออกแบบตามหลักการของ MURRAY Bridge อุปกรณ์มีลักษณะของความดันสูง น้ําหนักเบา การทํางานสะดวกสบายและความดันสูง

* จุดความต้านทานสูงของสายเคเบิลหลังการวาง, โดยเฉพาะจุดความต้านทานสูงเส้นตรงที่ยากที่จะยิงในความต้านทานต่ําเช่นการแตกแยกต่อความต้านทานสูงเชิงเส้นของสายเชื่อมกลางของสายไฟ.

* จุดความแตกแบบ Flashover หลังจากความแตกสลาย แหล่งกระแสไฟฟ้าคงที่สามารถรักษาวงโค้ง มีกระแสไฟฟ้าคงที่ผ่านสะพาน และสะพานมีความรู้สึกเพียงพอ

* ไม่แตก แต่จุดบิดของความต้านทานต่ํา เช่น การใช้ Meg ohmmeter พบความต้านทานสายไฟฟ้าต่ํา แต่ความดันการทํางานไม่แตกจุดบิดของความละเอียด

Tขั้นตอนการเริ่มต้น:

1ตรวจสอบสถานะการเสียของสายไฟด้วยเครื่องวัดหลายเมตร นาฬิกาส่อง หรืออุปกรณ์ทนความดันอื่น ๆและบันทึกค่าของความต้านทานการปิดของแต่ละแกนต่อกับพื้นดินหรือความตึงเครียดที่เหลือ.

2.บันทึกความยาว รูปแบบ ตัดตัดและปารามิเตอร์อื่น ๆ ของสายไฟที่ต้องทดสอบ และตรวจสอบเส้นทางตามเส้นทางการวางสายไฟในสายไฟฟ้าผิดปกติการตัดสั้นที่อยู่ห่างและปลายปลายสายไฟฟ้าช่วย, ให้คนหนึ่งที่ติดตามระยะไกล เพื่อหลีกเลี่ยงการบาดเจ็บจากแรงดันสูง

3การเชื่อมโยง ดินของเครื่องมือเชื่อมโยงได้อย่างน่าเชื่อถือกับร่างการเชื่อมโยงของสถานที่ตั้งตําแหน่ง
ไม้กดติดกับพื้นเครื่องมือ หัววัด (คลิปสีดํา) ติดกับแกนสายไฟที่ผิดปกติและ
ปลายการวัด (คลิปสีแดง) เชื่อมต่อกับแกนเคเบิลผู้ช่วย

4.สะพานศูนย์ (กระตุ้นความดันสูงไม่ใช่ศูนย์) เปิดพลังงานและหมุนปุ่มศูนย์เพื่อศูนย์กัลวาโนเมตร

5. พลังงานที่เชื่อมต่อกับ AC220V

6. เพิ่มความดัน เปิดสวิทช์ไฟฟ้าและตัวชี้สัญญาณไฟฟ้าจะส่องแสง เมื่อปุ่มความดันสูงหมุนไปตรงข้ามทิศทางนาฬิกา

7. เปลี่ยนปุ่มแรงดันสูงไปตามทิศทางนาฬิกาและดูวอลท์เมตรและแอมเมตรจนกว่าแอมเมตรเกิน 5mA หากกระแสไฟฟ้าไม่มั่นคงความดันอาจเพิ่มขึ้นต่อเนื่องในช่วงเวลาเพื่อสร้างเส้นโค้งที่มั่นคงหรือพื้นที่นํา, ปรับความมั่นคงของกระแสในระหว่างการทดสอบ

8ปรับความสมดุล หมุนปุ่มซูมไปตามทิศทางนาฬิกา เพื่อเพิ่มความรู้สึก
กัลวาโนเมตรหันออกไปอย่างสําคัญ แต่ไม่เกินขั้น หมุนดวงจรให้กัลวาโนเมตรเป็นศูนย์ (ถ้าตัวชี้วัดอยู่ทางซ้ายหมุนตามทิศทางนาฬิกา ตัวชี้วัดอยู่ทางขวาและตรงข้ามทิศทางนาฬิกา)หมายเหตุการอ่าน P1 ของดวงจรกลองในเวลานี้

9, ลดความแรงดัน, การปล่อย. ตําแหน่งการแลกเปลี่ยน clamps จะวัดและขั้นตอน (4) ถึง (10) จะซ้ํา
รับการอ่าน P2 อีกอัน ซึ่งควรมี P1 + P2 = 1000

10การคํานวณ ตําแหน่งจุดผิดพลาด X=2×L ×P1‰ ให้ความสนใจมากขึ้น
ตัวเลข "2" ในสูตร สายเคเบิลเสริมจะเพิ่มจํานวนสายเคเบิลที่เกี่ยวข้องกับการคํานวณเป็นสองเท่า
