| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | XHHG521C |

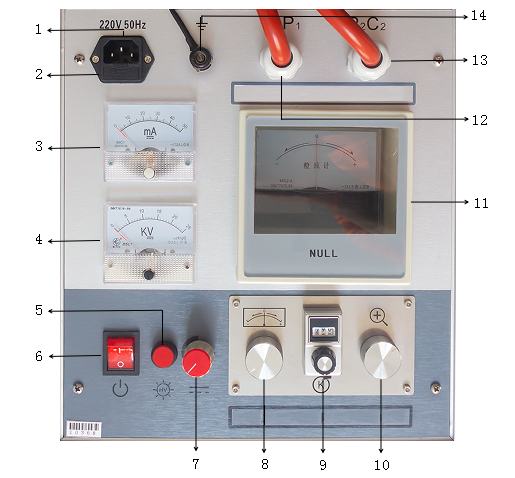

เครื่องระบุตำแหน่งสายเคเบิลแรงดันสูงใช้หลักการสะพาน MURRAY เพื่อระบุตำแหน่งจุดที่ชำรุดและจุดบกพร่องที่มีความต้านทานฉนวนต่ำในสายไฟและสายเคเบิลหลังการติดตั้ง และยังมีประสิทธิภาพในการระบุจุดบกพร่องในโรงงานผลิตสายเคเบิลอีกด้วย อุปกรณ์นี้ใช้แหล่งจ่ายไฟสลับเพื่อสร้างแหล่งกระแสคงที่แรงดันสูง โดยมีแรงดันไฟฟ้าขณะไม่มีโหลด 15KV และกระแสไฟฟ้าลัดวงจร 50mA เครื่องขยายสัญญาณความไวสูงและแกลแวนอมิเตอร์ให้การบ่งชี้สมดุลที่แม่นยำ ในขณะที่โพเทนชิโอมิเตอร์แบบสัดส่วนจะสร้างสะพานสมดุล ระบบทั้งหมดจะถูกวางไว้ที่ศักย์สูง โดยใช้สายวัดยางแรงดันสูงแบบสองแกนที่ออกแบบมาเป็นพิเศษ ซึ่งใช้วิธีการวัดความต้านทานแบบสี่ขั้วเพื่อลดข้อผิดพลาดที่เกิดจากความต้านทานของสายนำ สารเคลือบป้องกันแบบถักของสายเคเบิลช่วยให้การต่อลงดินมีความน่าเชื่อถือ เพื่อความปลอดภัยในการปฏิบัติงาน ปุ่มปฏิบัติการบนแผงควบคุมจะอยู่ที่ศักย์ต่ำ และสะพานจะถูกควบคุมโดยใช้แท่งฉนวน แหล่งกระแสคงที่แรงดันสูงและสะพานจะถูกจัดเก็บไว้ในกล่องอลูมิเนียมอัลลอยด์แบบพกพา ซึ่งช่วยให้มั่นใจได้ว่าอุปกรณ์มีแรงดันไฟฟ้าสูง น้ำหนักเบา ใช้งานสะดวก และปลอดภัย เมื่อเทียบกับวิธีการสะท้อนคลื่น วิธีการสมดุลสะพานจะไม่มีพื้นที่บอด และมีข้อได้เปรียบเป็นพิเศษในการระบุตำแหน่งจุดที่ชำรุดในสายเคเบิลสั้นและใกล้กับปลายสายเคเบิล พร้อมด้วยข้อดีของการใช้งานที่ง่าย
เนื่องจากลักษณะข้างต้น สะพานแรงดันสูงจึงเหมาะอย่างยิ่งสำหรับผู้ใช้ดังต่อไปนี้:| แรงดันไฟฟ้าขณะไม่มีโหลด | ≤15KV |
| กระแสไฟฟ้าลัดวงจร | ≤100mA |
| ความแม่นยำในการระบุตำแหน่ง | ±(0.1%·L±1)M |
| น้ำหนัก | 16 กก. |
| แหล่งจ่ายไฟ | แบตเตอรี่ AC 220 และ 9V |
