| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | เอ็กซ์เอชจีเอ็กซ์507เอ็กซ์ |

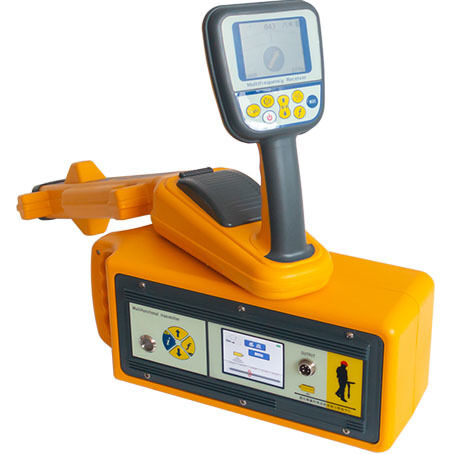

XHGX507X นี้ เครื่องระบุตำแหน่งท่อสายเคเบิลใต้ดิน ใช้สัญญาณสนามแม่เหล็กไฟฟ้าของสายเคเบิลใต้ดินเพื่อระบุตำแหน่งสายเคเบิล และให้ค่าความลึกและค่ากระแส เพื่อให้สามารถทำงานการตรวจจับสายเคเบิลได้
คุณสมบัติของเครื่องส่ง:
★แสดงความถี่เอาต์พุตปัจจุบัน
★แสดงกำลังขับปัจจุบัน สามารถแสดงระดับต่ำ, ระดับกลาง, ระดับสูง และระดับเต็มตามลำดับ
★แสดงโหมดการทำงานปัจจุบัน สามารถแสดงการเชื่อมต่อโดยตรง, คัปปลิ้ง, การเหนี่ยวนำตามลำดับ
★แสดงค่ากระแสในวงจรปัจจุบัน การแสดงผลที่มีประสิทธิภาพคือ 0-999 mA
★แสดงค่าความต้านทานในวงจรปัจจุบัน การแสดงผลที่มีประสิทธิภาพคือ 00001 - 20000 โอห์ม
★ระบุระดับแบตเตอรี่ปัจจุบัน แสดงด้วยสัญลักษณ์แบตเตอรี่ สีดำทั้งหมดคือพลังงานเต็ม และด้านซ้ายคือการแสดงเปอร์เซ็นต์แบตเตอรี่ปัจจุบัน
คุณสมบัติของเครื่องรับ:
ถาม: อุปกรณ์แสดงค่าความถี่ที่รับปัจจุบันอย่างไร?
ตอบ: แสดงค่าความถี่ที่รับปัจจุบัน โดยตั้งค่าเริ่มต้นเมื่อเปิดเครื่องที่ 577Hz
ถาม: ความแรงของสัญญาณแสดงอย่างไร?
ตอบ: ความแรงของสัญญาณแสดงด้วยความยาวของกราฟิก ซึ่งเคลื่อนที่จากทั้งสองด้านเข้าสู่ตรงกลาง และเมื่อกราฟิกเต็ม แสดงว่าสัญญาณแรงเกินไปหรืออยู่นอกช่วง นอกจากนี้ยังระบุด้วยตัวเลขตั้งแต่ 00.0 ถึง 99.9 โดย 99.9 แสดงสัญญาณที่แรงเกินไปหรืออยู่นอกช่วง
ถาม: อะไรบ่งชี้ทิศทางของท่อ?
ตอบ: เข็มทิศสีบ่งบอกทิศทางของท่อ
ถาม: ข้อมูลที่เกี่ยวข้องกับความลึกแสดงอย่างไร?
ตอบ: แสดงความลึกของสายใต้ดินที่วัดได้และกระแสบนสาย
ถาม: การปรับเกนทำได้อย่างไร?
ตอบ: เกนจะถูกปรับโดยอัตโนมัติเป็นค่าเริ่มต้น ด้วยช่วงไดนามิก 000-140db และเกนเริ่มต้นเมื่อเปิดเครื่องตั้งไว้ที่ 60db
ถาม: โหมดการรับสัญญาณใดที่เครื่องรับสามารถแสดงได้ และโหมดเริ่มต้นเมื่อเปิดเครื่องคืออะไร?
ตอบ: เครื่องรับสามารถแสดงค่าพีคแคบ, พีคกว้าง, ทรอฟ, ลูกศรพีคกว้าง, พีค + ทรอฟ และอุปกรณ์ภายนอก โหมดเริ่มต้นเมื่อเปิดเครื่องคือพีคกว้าง และอุปกรณ์ภายนอกจะถูกจดจำโดยอัตโนมัติ
ถาม: ระดับแบตเตอรี่ปัจจุบันแสดงอย่างไร?
ตอบ: ระดับแบตเตอรี่ปัจจุบันแสดงด้วยสัญลักษณ์แบตเตอรี่
ถาม: สถานะการทำงานของบัสเซอร์แสดงอย่างไร และการตั้งค่าเริ่มต้นเมื่อเปิดเครื่องคืออะไร?
ตอบ: สถานะการทำงานของบัสเซอร์แสดงด้วยสัญลักษณ์แตรบวกกับเส้น: หนึ่งเส้นสำหรับความดังต่ำ, สองเส้นสำหรับความดังปานกลาง, สามเส้นสำหรับความดังสูง และกากบาทเพื่อปิด การตั้งค่าเริ่มต้นเมื่อเปิดเครื่องคือปิดบัสเซอร์
ถาม: จะเกิดอะไรขึ้นเมื่อปิดสายเคเบิล?
ตอบ: เมื่อปิดสายเคเบิล ลูกศรจะปรากฏขึ้นโดยอัตโนมัติเพื่อระบุตำแหน่งสายเคเบิล โดยมีลูกศรสองอันปรากฏเหนือสายเคเบิล
ถาม: ฟังก์ชันใดที่ให้มาเมื่อใช้ความถี่ SS และคุณสมบัติเพิ่มเติมใดที่แสดง?
ตอบ: เมื่อใช้ความถี่ SS อุปกรณ์จะแสดงทิศทางของกระแสสัญญาณเพื่อช่วยในการค้นหาเส้นทาง และแสดงเฟสของสัญญาณ ซึ่งสามารถล้างได้โดยการกดปุ่มความถี่ค้างไว้
ฟังก์ชัน
1) สามารถกำหนดทิศทางและความลึกของท่อสายเคเบิล / ท่อโลหะใต้ดินได้อย่างรวดเร็วและมีประสิทธิภาพ นอกจากนี้ยังสามารถระบุสายที่ตัดไฟและสายที่มีไฟ และใช้ A-frame เพื่อระบุตำแหน่งข้อบกพร่องของสายเคเบิลที่มีความต้านทานต่ำต่อกราวด์ได้อย่างแม่นยำ
2) มีการแสดงความแรงของสัญญาณ, การแสดงลูกศรซ้ายและขวา, และการแสดงทิศทางเข็มทิศ
3) ความลึกสูงสุดของท่อที่ตรวจจับได้ถึง 20 เมตร
4) การวัดความลึกอัตโนมัติ: เมื่อวางเครื่องมือไว้เหนือท่อ เครื่องจะแสดงความลึกจริงของท่อเป้าหมายโดยอัตโนมัติ
5) การระบุสัญญาณ: การระบุสายเคเบิลอย่างแม่นยำจากสามมิติของแอมพลิจูดสัญญาณ, ทิศทางสัญญาณ และเฟสสัญญาณ
6) การบ่งชี้ทิศทางกระแส: สามารถติดตามทิศทางและเฟสของกระแสสัญญาณ ปรับปรุงความแม่นยำของเส้นทางการค้นหาได้อย่างมีประสิทธิภาพ
7) วิธีการวัดความลึก 70% พร้อมการแจ้งเตือนอัตโนมัติ ช่วยให้กำหนดจุดสัญญาณ 70% ได้อย่างง่ายดายผ่านกราฟิกและเสียงแจ้งเตือน
| เครื่องส่ง | เครื่องรับ |
| เครื่องส่งกำลังสูงแบบหลายความถี่ พร้อมเอาต์พุตกำลังคงที่ จับคู่โหลดภายนอกโดยอัตโนมัติ เพื่อให้แน่ใจว่าเครื่องทำงานในสภาวะที่ดีที่สุด ด้วยฟังก์ชันโอห์มมิเตอร์ สามารถตรวจจับแรงดันไฟฟ้าภายนอกและทดสอบความต้านทานวงจรต่อเนื่อง ซึ่งสามารถช่วยในการกำหนดลักษณะของข้อบกพร่อง | ใช้จอ LCD สีจริงขนาด 3.5 นิ้ว แสดงตัวเลขความแรงของสัญญาณ, แถบแสงแอมพลิจูด, เข็มทิศชี้, ซ้าย ลูกศรชี้ขวา, การบ่งชี้ทิศทางกระแส, ใช้เพื่อระบุความแรงของสัญญาณ, ตำแหน่งสายแสง, การตรวจจับข้อบกพร่อง, การระบุสายแสง, การวัดความลึก |
| ความถี่เสริม: เอาต์พุตสัญญาณ AC แบบไซน์ 31 ความถี่ ได้แก่ 98Hz, 128Hz, 256Hz, 480Hz, 491Hz, 512Hz, 577Hz, 640 Hz, 815Hz, 982Hz, 1.02kHz, 1.17KHz, 1.45KHz, 1.52KHz , 4.1KHz, 8.01KHz, 8KHz, 8.44KHz, 9.5KHz, 9.82 KHz, 29.4KHz, 33 KHz, 38 KHz, 65.5 KHz, 78.1KHz, 80.43 KHz, 82KHz, 83.1KHz, 89KHz, 133KHz, 200KHz |
ความถี่ที่มีจำหน่าย: 10 ชนิด, 50Hz, 60Hz, LF, 577Hz, 8KHz, 33 KHz, 82KHz, 133KHz, สัญญาณทิศทางกระแส SS ต่ำ, SS สูง |
| ช่วงการอ่านค่าความลึกแบบดิจิทัลโดยตรง: | 0-20 เมตร ความแม่นยำ: ±5% ภายใน 3 เมตร, ±10% ภายใน 8 เมตร |
| สามวิธีในการส่งสัญญาณ: | วิธีการเชื่อมต่อโดยตรง, วิธีการคัปปลิ้ง และวิธีการเหนี่ยวนำ |
| สี่เกียร์: ระดับต่ำ, ระดับกลาง, ระดับสูง และระดับเต็ม |
5 โหมดการแสดงผล: ค่าพีคกว้าง, ค่าต่ำสุด, ค่าพีคแคบ, ลูกศรค่าพีคกว้าง และค่าพีครวมค่าต่ำสุด |
| โหมดการตรวจจับข้อบกพร่องและการระบุตำแหน่งสัญญาณ, โหมดการส่งเสียง, สัญญาณทิศทางกระแส SS ต่ำ, SS สูง 3) พร้อมฟังก์ชันการระบุเฟสสัญญาณอัจฉริยะ |
การระบุสัญญาณ: การระบุสายแสงและสายเคเบิลอย่างแม่นยำจากสามมิติของแอมพลิจูดสัญญาณ, ทิศทางสัญญาณ และเฟสสัญญาณ |
| เนื้อหาการแสดงผล: การตั้งค่าความถี่, สถานะแบตเตอรี่, การแสดงผลดิจิทัลกระแสเอาต์พุตและความต้านทานวงจร, โหมดเอาต์พุต, แหล่งจ่ายไฟภายนอก, คำเตือนแรงดันไฟฟ้าภายนอก |
เนื้อหาการแสดงผล: ความแรงของสัญญาณ, แถบแสงแอมพลิจูดสัญญาณ, การบ่งชี้ลูกศรซ้ายและขวา, การบ่งชี้ทิศทางเข็มทิศ, การบ่งชี้ทิศทางกระแส, การแสดงเฟสกระแส, การบ่งชี้ความลึกแบบเรียลไทม์, การระบุเฟสสัญญาณอัจฉริยะ, เกนสัญญาณ |
| กระแสเอาต์พุตสูงสุดไม่น้อยกว่า 1A; กำลังขับสูงสุดไม่น้อยกว่า 12W | จอ LCD สี 24 บิต ขนาด 3.5 นิ้ว ความสว่างของแบ็คไลท์สามารถปรับได้เพื่อให้เหมาะกับสภาพแวดล้อมต่างๆ |
| ฟังก์ชันโอห์มมิเตอร์ สามารถตรวจจับความต้านทานภายนอก, การแจ้งเตือนแรงดันไฟฟ้าอันตรายภายนอก | การบ่งชี้ทิศทางกระแส: สามารถติดตามทิศทางและเฟสของกระแสสัญญาณ ปรับปรุงความแม่นยำของเส้นทางการค้นหาได้อย่างมีประสิทธิภาพ |
