| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | XHHD530M |
XHHD530M
คำอธิบาย
| แผงเครื่องส่งสัญญาณมีสวิตช์ "สวิตช์เปิด/ปิด", "ไฟแสดงสถานะเปิด/ปิด"; "การเลือกเอาต์พุต", "สูง, กลาง, ต่ำ"; สวิตช์ "ไฟแสดงสถานะเอาต์พุต" และ "การวัด K" และไฟแสดงสถานะจะแสดงตำแหน่งสวิตช์; "เอาต์พุต·การวัด KΩ" ใช้ขั้วเอาต์พุตเดียวกัน ซึ่งสลับโดยสวิตช์ "เอาต์พุต·ไฟแสดงสถานะ" และ "การวัด KΩ"; ตั้งค่าขั้วเอาต์พุต "เอาต์พุต 2"; หน้าปัดมิเตอร์แสดงเอาต์พุตและการวัดความต้านทาน KΩ สามารถตรวจสอบสายเปิด, ปิด, ผสม และวัดขนาดความต้านทานการรั่วไหลของพื้นดินได้ | |
| รูปแบบสัญญาณเอาต์พุต | คาบพัลส์ 1.34±0.15mS ความกว้าง 0.2 ±0.1mS คาบไม่ต่อเนื่อง 1.8±1S |
| แรงดันเอาต์พุต | คาบพัลส์ Upp ช่วงสูงมากกว่า 1000V ช่วงกลางมากกว่า 60V ช่วงต่ำมากกว่า 30V |
| การวัด KΩ | สามารถตรวจสอบสายข้างเปิด, ปิด, ผสม และขนาดกลุ่มการรั่วไหล และกำหนดลักษณะของความผิดพลาดได้ |
| ขั้วเอาต์พุต "เอาต์พุต 2" | สามารถส่งกระแสไฟฟ้าลัดวงจรพัลส์สูงสุด 1-5A |
| กำลังขับ | กำลังพัลส์มากกว่า 2.5W (เมื่อความต้านทานโหลดช่วงสูงคือ 80KΩ) |
| แหล่งจ่ายไฟ | 8.4V |

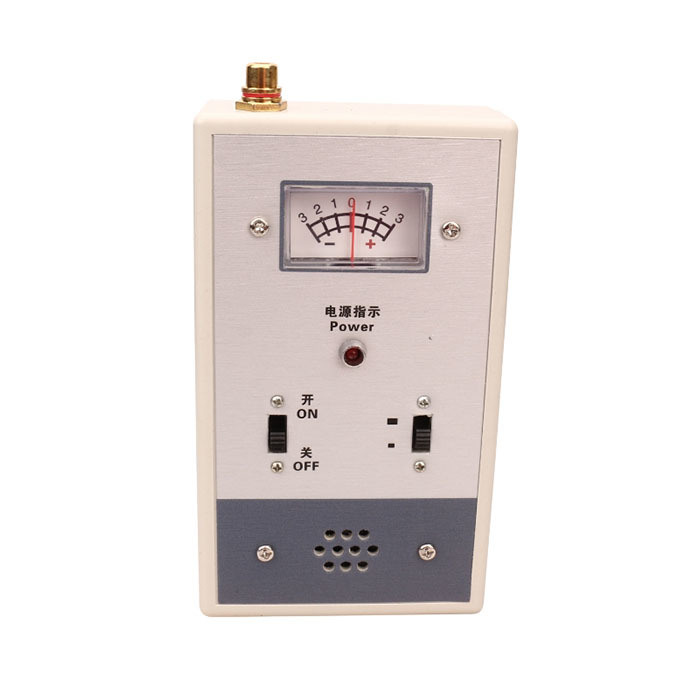

| ตั้งสวิตช์เปิด/ปิด, ไฟแสดงสถานะเปิด/ปิด, "เกียร์สูง", "เกียร์ต่ำ" สวิตช์; เมื่อมีสัญญาณบนมิเตอร์ จะแสดงทิศทางบวกหรือทิศทางลบ; มีขั้วอินพุตที่ด้านบน ซึ่งสามารถเสียบโพรบหรือปลั๊กอินได้ตามลำดับ |
|
| รูปแบบสัญญาณที่ได้รับ | คาบพัลส์ 1.360.15mS |
| ความกว้าง 0.20.1mS, คาบไม่ต่อเนื่อง 1.81S | |
| แหล่งจ่ายไฟ | 6V (แบตเตอรี่ AA 4 ก้อน) |
| ช่วงการตรวจจับความผิดพลาดและความแม่นยำในการตรวจจับ | เมื่อความยาวในการตรวจจับคือ 3 กม. ความลึกในการฝังคือ 2 ม. การลัดวงจรลงดิน และความต้านทานการรั่วไหลของความผิดพลาดการรั่วไหลน้อยกว่า 500kΩ ข้อผิดพลาดในการระบุตำแหน่งการวัดการแทรกน้อยกว่า 0.2 ม. |
| เมื่อตรวจจับความผิดพลาดแกนขาดที่มีความยาว 1 กม. และความลึกในการฝัง 2 ม. และฉนวนที่ดีต่อพื้นดิน ข้อผิดพลาดในการระบุตำแหน่งการตรวจสอบน้อยกว่า 0.4 ม. | |
| ความยาวในการตรวจจับจริงสามารถเกิน 1-5 กม. และความลึกในการฝังคือ 2-3 ม. | |
| ประสิทธิภาพการป้องกันการรบกวน | สัญญาณที่ได้รับมีความชัดเจนและสามารถตรวจจับความผิดพลาดของสายใต้ดินภายใต้สาย 220 kV ได้ |
| เงื่อนไขการทำงานของเครื่องมือ | เครื่องมือนี้สามารถทำงานได้อย่างต่อเนื่องในสภาพแวดล้อมที่มีอุณหภูมิแวดล้อม -15 และความดันบรรยากาศ 86-108Kpa |
