| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | XHDD503B |
บทนำ

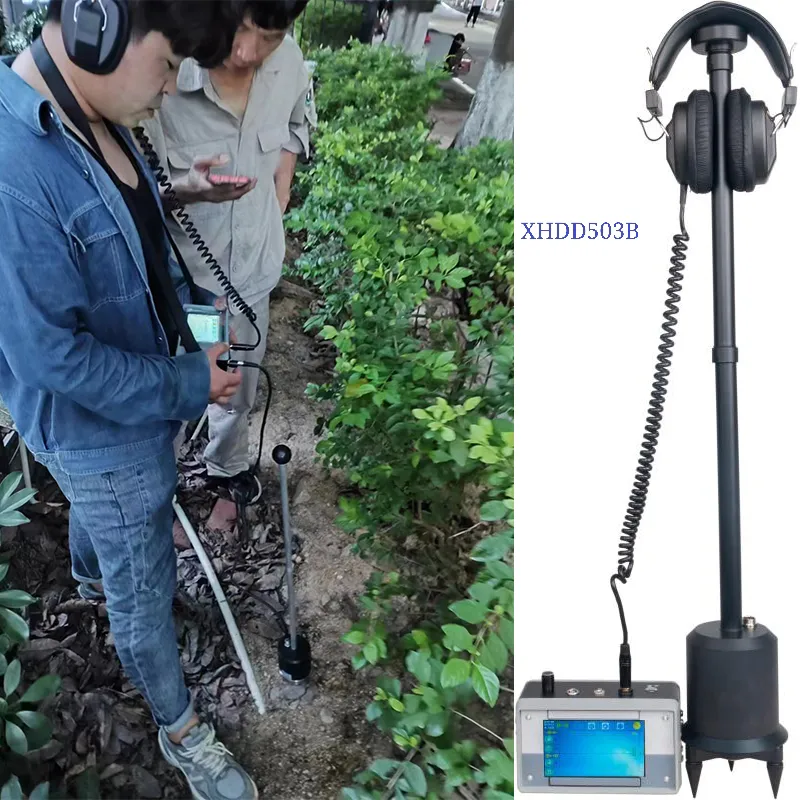

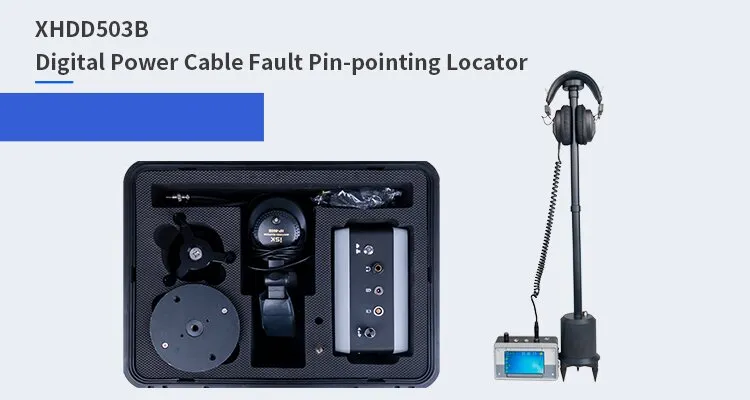

ออกแบบมาเพื่อระบุตำแหน่งความผิดพลาดของสายไฟได้อย่างแม่นยำ เครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิล XHDD503B ใช้วิธีการซิงโครไนซ์ด้วยเสียงและแม่เหล็ก อุปกรณ์สร้างการแฟลชโอเวอร์ทางอิเล็กทรอนิกส์ด้วยเครื่องกำเนิดการปล่อยประจุ ซึ่งตรวจจับและขยายโดยโพรบพิเศษ ตำแหน่งที่แน่นอนของความผิดพลาดถูกกำหนดผ่านการตัดสินด้วยการได้ยินและการมองเห็น เครื่องมือนี้ช่วยให้การวางตำแหน่งความผิดพลาดของสายเคเบิลมีความแม่นยำภายในช่วงการวัดโดยประมาณ และรวบรวมความแตกต่างของเวลาของสัญญาณเสียงและแม่เหล็ก มันผสานรวมเทคโนโลยีการวางตำแหน่งเข้ากับการทดสอบโดยมีเส้นทางช่วย โดยมีโหมดการทดสอบหลายโหมดและพรอมต์ข้อมูลที่หลากหลาย เพื่อระบุตำแหน่งความผิดพลาดของสายเคเบิลอย่างมีประสิทธิภาพและแม่นยำ
คุณสมบัติ
1. ใช้เทคโนโลยีการวางตำแหน่งแบบซิงโครนัสด้วยเสียงและแม่เหล็ก เพื่อคำนวณความแตกต่างของเวลาเสียงและแม่เหล็กโดยอัตโนมัติ และลดการพึ่งพาการตรวจสอบเสียงเพียงอย่างเดียว
2. สามารถปรับค่าเกนและค่าทริกเกอร์ของสัญญาณเสียงและสัญญาณแม่เหล็กได้ด้วยตนเอง เพื่อปรับให้เข้ากับสภาพแวดล้อมต่างๆ

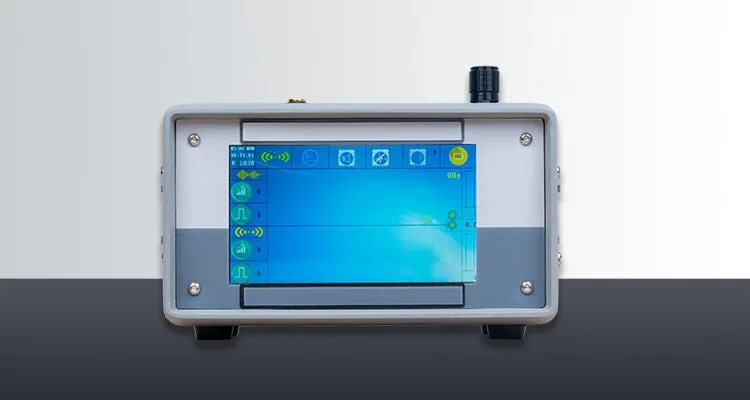

3. จอ LCD สัมผัสขนาด 5 นิ้ว ความสว่างสูง ช่วยให้มองเห็นได้ภายใต้แสงแดด
4. แหล่งจ่ายไฟแบตเตอรี่ลิเธียมไอออนความจุสูงในตัว พร้อมเครื่องชาร์จแบบเร็ว
5. ขนาดเล็ก พกพาสะดวก และน้ำหนักเบา
ตัวบ่งชี้ทางเทคนิค
|
เสียงic-ฟังก์ชันจุดคงที่แบบซิงโครนัสแม่เหล็ก
|
||
|
เสียงic-ฟังก์ชันจุดคงที่แบบซิงโครนัสแม่เหล็ก
|
ช่องเสียง |
a) แบนด์วิดท์ ผ่านทั้งหมด: 100Hz~1500Hz ผ่านต่ำ: 100Hz~400Hz Qualcomm: 150Hz~1500Hz ผ่านแบนด์: 200Hz~600Hz b) สัญญาณสูงสุด เกน: >=100dB c) ความแม่นยำในการวางตำแหน่ง: 0.1m
|
|
ช่องสนามแม่เหล็ก |
เกนสัญญาณสูงสุด: >=100db
|
|
|
โหมดการวางตำแหน่งเวลาการขนส่งแบบอะคูสติกแม่เหล็ก: การแสดงผลรูปคลื่น, การแสดงเวลาการขนส่งแบบอะคูสติกและแม่เหล็ก |
||
|
เกนสัญญาณ: ปรับได้ตั้งแต่ 1 ถึง 8 ระดับ |
||
|
ช่องสนามแม่เหล็ก: ปรับได้ตั้งแต่ 1 ถึง 8 ระดับ |
||
|
กราฟแท่งความแรงของสัญญาณเสียงระบุ และสามารถปรับเกณฑ์ทริกเกอร์เสียง (0 ถึง 99 ระดับ) |
||
|
ความแรงของสัญญาณแม่เหล็กไฟฟ้าถูกระบุด้วยกราฟแท่ง สามารถปรับเกณฑ์ทริกเกอร์สนามแม่เหล็ก (0 ถึง 99 ระดับ) และมีฟังก์ชันพรอมต์ทริกเกอร์สนามแม่เหล็ก |
||
|
การแสดงกราฟแท่งความแรงของสัญญาณแม่เหล็กไฟฟ้า เกณฑ์ทริกเกอร์สนามแม่เหล็กที่ปรับได้ พร้อมฟังก์ชันพรอมต์ทริกเกอร์สนามแม่เหล็ก
|
||
|
เสียงic-โหมดการวางตำแหน่งความแตกต่างของเวลาแม่เหล็ก: การแสดงผลรูปคลื่น, เสียงสูงสุดic-ความแตกต่างของเวลาแม่เหล็กคือ 80ms ซึ่งสามารถคำนวณได้โดยอัตโนมัติและวิเคราะห์ด้วยตนเอง สามารถบันทึกเสียงครั้งล่าสุดได้ic-ความแตกต่างของเวลาแม่เหล็ก
|
||
|
แหล่งจ่ายไฟ:
|
a) แบตเตอรี่: ชุดแบตเตอรี่ลิเธียมไอออนในตัว, แรงดันไฟฟ้า 8.4V, ความจุ 2.4Ah b) เวลาใช้งาน: เวลาใช้งานต่อเนื่อง > 8 ชั่วโมง; c) เครื่องชาร์จ: อินพุต AC220V±10%, 50Hz; เอาต์พุตเล็กน้อย 8.4V, 1A d) เวลาในการชาร์จ: <3 ชั่วโมง
|
|
|
อุณหภูมิสภาพแวดล้อมในการทำงาน: -20°C-65°C, ความชื้น ≤90% RH, ระดับความสูง <4500m |
||

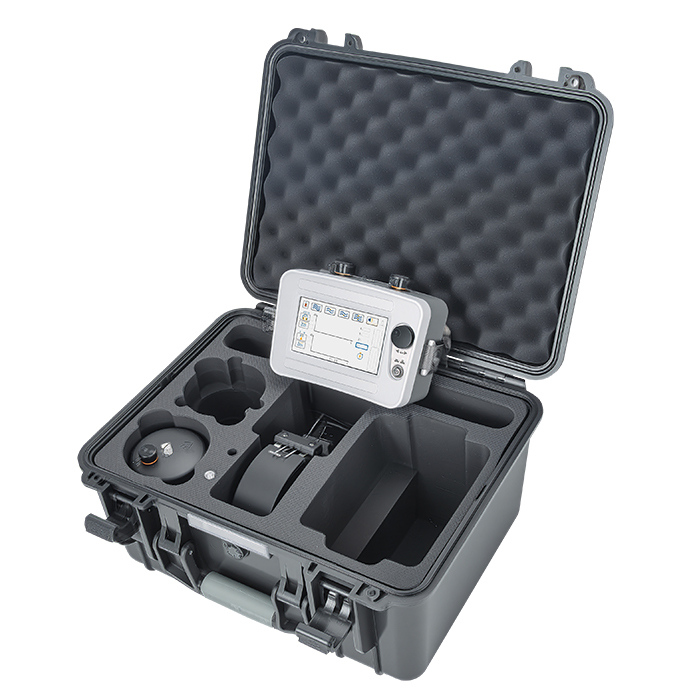

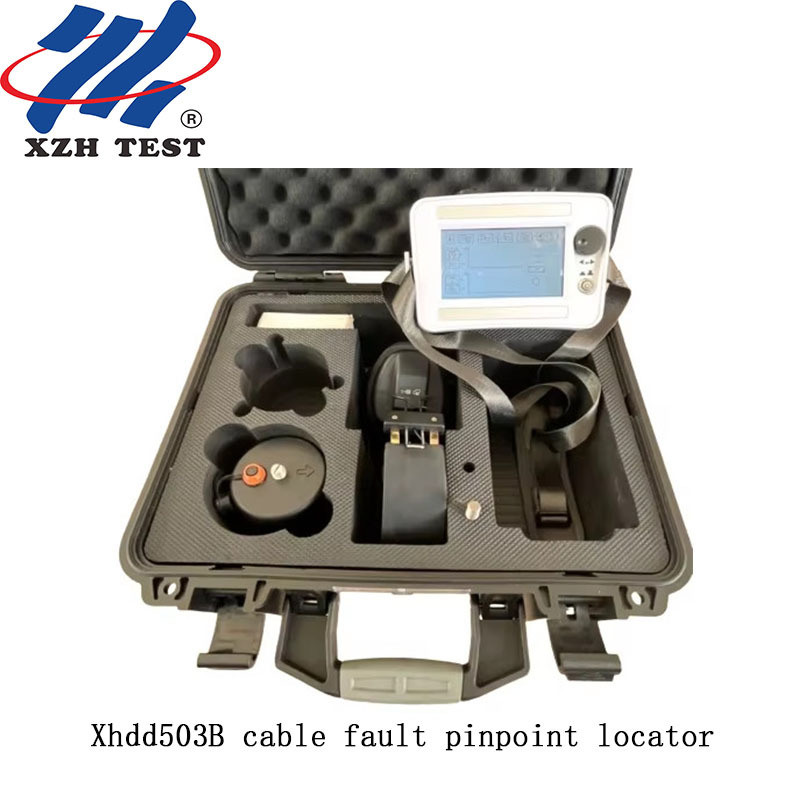

รายการบรรจุภัณฑ์
1. การปรับ: กดปุ่มปรับเพื่อเข้าสู่อินเทอร์เฟซการปรับ และหมุนปุ่มปรับเพื่อตั้งค่าพารามิเตอร์การปรับ;
2. แหล่งจ่ายไฟ: เปิดและปิดแหล่งจ่ายไฟของระบบ เมื่อเปิดระบบ คุณต้องกดปุ่มเปิด/ปิดค้างไว้ 3 ถึง 4 วินาที จนกว่าคุณจะได้ยินเสียง "บี๊บ" ยาวๆ จากนั้นคุณจึงจะปล่อยปุ่มได้ เมื่อปิด คุณต้องกดปุ่มเปิด/ปิดค้างไว้ 3 ถึง 4 วินาที;
3. จอแสดงผล: จอแสดงผลแบบสัมผัสขนาด 5 นิ้ว
