| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE、ISO |
| หมายเลขรุ่น: | xhgg502 |

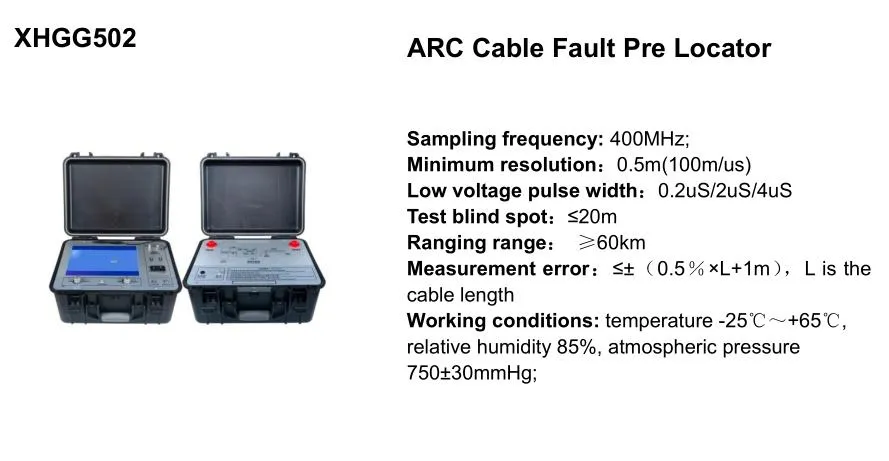

เครื่องระบุตำแหน่งสายเคเบิลใต้ดิน XHGG502 tdr ใช้คอมพิวเตอร์ออลอินวันหน้าจอสัมผัสเกรดอุตสาหกรรมขนาด 12.1 นิ้ว และซอฟต์แวร์การทำงานที่เรียบง่ายเพื่อโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ในการทดสอบ ใช้ชิปและอุปกรณ์แบบบูรณาการเกรดอุตสาหกรรม แบตเตอรี่ลิเธียมไอออนความจุสูงในตัว มีความเสถียรและเชื่อถือได้ และใช้งานง่าย
เครื่องทดสอบความผิดปกติของสายเคเบิลนี้เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะของสายเคเบิลไฟฟ้าและระยะทางของความผิดปกติ เครื่องทดสอบความผิดปกติของสายเคเบิลนี้ใช้การผสมผสานระหว่างเทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่และเทคโนโลยีคอมพิวเตอร์เพื่อกรองสัญญาณ รวบรวม ประมวลผลข้อมูล แสดงผลกราฟิก วิเคราะห์กราฟิก เพื่อทำการวัดความเร็วสายเคเบิล ทดสอบความยาวสายเคเบิล ทดสอบระยะทางความผิดปกติของสายเคเบิล
เครื่องระบุตำแหน่งความผิดปกติของสายเคเบิลนี้เหมาะสำหรับความผิดปกติของความต้านทานต่ำ การลัดวงจร วงจรเปิด และการขาดการเชื่อมต่อของสายเคเบิลไฟฟ้า สายเคเบิลโคแอกเชียลความถี่สูง สายเคเบิลไฟถนน และสายไฟฝังดินของวัสดุต่างๆ ที่มีส่วนตัดขวางและตัวกลางต่างกัน รวมถึงการรั่วไหลของความต้านทานสูงและความล้มเหลวของเครือข่ายการกะพริบความต้านทานสูง

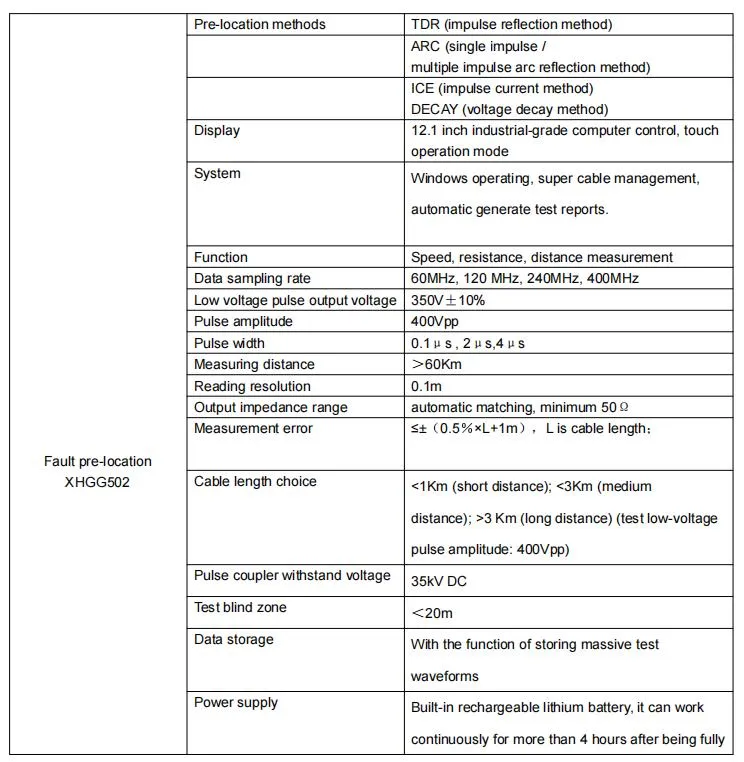

| ชื่อผลิตภัณฑ์ | เครื่องระบุตำแหน่งความผิดปกติของสายเคเบิลใต้ดิน (TDR) |
| รุ่น | XHGG502 |
| MOQ | 1 หน่วย |
| ฟังก์ชันหลัก | สำหรับการวัดระยะทางคร่าวๆ ของความผิดปกติของสายเคเบิลใต้ดิน |
| อัตราการสุ่มตัวอย่างข้อมูล | 60MHz, 120 MHz, 240MHz, 400MHz |
| ระยะทางการทดสอบ | >60 กม. |
| ตั้งค่าความยาวสายเคเบิลทดสอบ | <1Km (short distance);<3Km (medium distance);>3 กม. (ระยะไกล) |
| แอมพลิจูดพัลส์ | 400Vpp |
| ความกว้างพัลส์ | 0.1uS และ 2uS |
| ความละเอียดในการอ่าน | 0.1 ม. |
| ความแม่นยำในการทดสอบระบบ | น้อยกว่า 0.5 ม. |
| แรงดันไฟฟ้าที่ทนได้ของตัวเชื่อมต่อพัลส์ | 38kVDC |
| เงื่อนไขการทำงาน | อุณหภูมิ -25°C~+55°C, ความชื้นสัมพัทธ์ 85%, ความดันบรรยากาศ 750±30mmHg. |
| วิธีการวัด | วิธีพัลส์แรงดันต่ำ, วิธีแฟลชโอเวอร์แรงดันสูง, วิธีพัลส์หลายครั้ง |
ตรวจจับความผิดปกติของฉนวนหลักของสายเคเบิลไฟฟ้าที่มีระดับแรงดันไฟฟ้า 35KV และต่ำกว่าได้อย่างแม่นยำและรวดเร็ว; ปรับเทียบความยาวสายเคเบิล; ทดสอบระยะทางความผิดปกติของสายเคเบิลโดยประมาณ
| เครื่องระบุตำแหน่งความผิดปกติของสายเคเบิล | XHGG502: สำหรับการทดสอบระยะทางความผิดปกติของสายเคเบิล ประกอบด้วยโฮสต์และตัวเชื่อมต่อ |
ยินดีต้อนรับติดต่อเราสำหรับข้อมูลและบริการเพิ่มเติม
การระบุตำแหน่งความผิดปกติของสายเคเบิลล่วงหน้า: ด้วยเครื่องสะท้อนแสง XHGG502 โดยอิงตามวิธีสะท้อนพัลส์แรงดันต่ำ (TDR) และวิธีลดทอนแรงดันสูง (แฟลชโอเวอร์) (DECAY), วิธีสะท้อนกลับของอาร์ค (ยิงครั้งเดียว/ยิงหลายครั้ง).
มีโหมดทดสอบสามโหมดของ XHGG502 คือ พัลส์แรงดันต่ำ แฟลชโอเวอร์แรงดันสูง ARC ยิงหลายครั้ง
รูปภาพด้านล่างแสดงระยะทางความผิดปกติของสายเคเบิลที่วัดได้โดยใช้โหมดทดสอบ ARC ยิงหลายครั้งของ XHGG502
รูปภาพด้านล่างแสดงระยะทางความผิดปกติของสายเคเบิลที่วัดได้โดยใช้โหมดทดสอบแฟลชโอเวอร์แรงดันสูงของ XHGG502
รูปภาพด้านล่างแสดงความยาวสายเคเบิลหรือระยะทางความผิดปกติของวงจรเปิดของสายเคเบิลที่วัดได้โดยใช้โหมดทดสอบพัลส์แรงดันต่ำของ XHGG502 เมื่อใช้วิธีพัลส์แรงดันต่ำ ไม่จำเป็นต้องเชื่อมต่อเครื่องกำเนิดพัลส์แรงดันสูง วิธีการทดสอบอื่นๆ ต้องใช้ร่วมกับเครื่องกำเนิดพัลส์แรงดันสูง
