เครื่องทดสอบความต้านทานไฟฟ้าแปลงแบบ DC สําหรับ เครื่องแปลงพลังงานขนาดใหญ่

เครื่องทดสอบความต้านทานไฟฟ้าแปลงแบบ DC สําหรับ เครื่องแปลงพลังงานขนาดใหญ่

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	XHZ1340A

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

XHZ1340A

เน้น:

High Light

เน้น:

40A การทดสอบการแยกระยะในกระแสไฟฟ้าสูง

การเชื่อมต่อความดันสูงต่ําพร้อมกัน

เครื่องช่วยการแก้ปริมาณความหนาวด้วยแม่เหล็ก 3 ขั้นตอน

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทำงาน

เงื่อนไขการชำระเงิน:

t/t

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

🎯 แอปพลิเคชันเป้าหมาย: ออกแบบมาสำหรับทีมงานทดสอบหม้อแปลงไฟฟ้าแรงสูงพิเศษ (UHV) และห้องปฏิบัติการทดสอบหม้อแปลงไฟฟ้าขนาดใหญ่ที่จัดการกับอุปกรณ์ระดับ 330kV–750kV แตกต่างจากเครื่องทดสอบภาคสนามมาตรฐาน 20A, XHZ1340A ให้กำลังไฟเฟสเดียว 40A และสามเฟส 20A+20A พร้อมกัน — ออกแบบมาโดยเฉพาะสำหรับขดลวดความต้านทานต่ำพิเศษที่พบในหม้อแปลงไฟฟ้ากำลังสูง (MVA), หน่วย GSU (Generator Step-Up) และหม้อแปลงเชื่อมต่อที่ความแม่นยำในการวัดระดับไมโครโอห์มมีความสำคัญอย่างยิ่งสำหรับการทดสอบการยอมรับและการวิเคราะห์ทางนิติวิทยาศาสตร์หลังความผิดปกติ

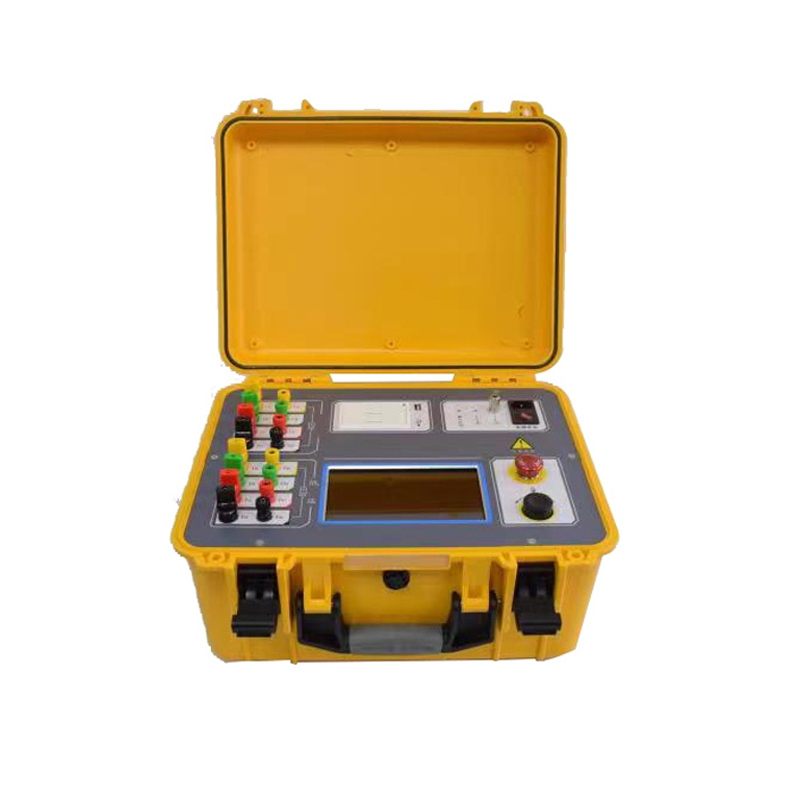

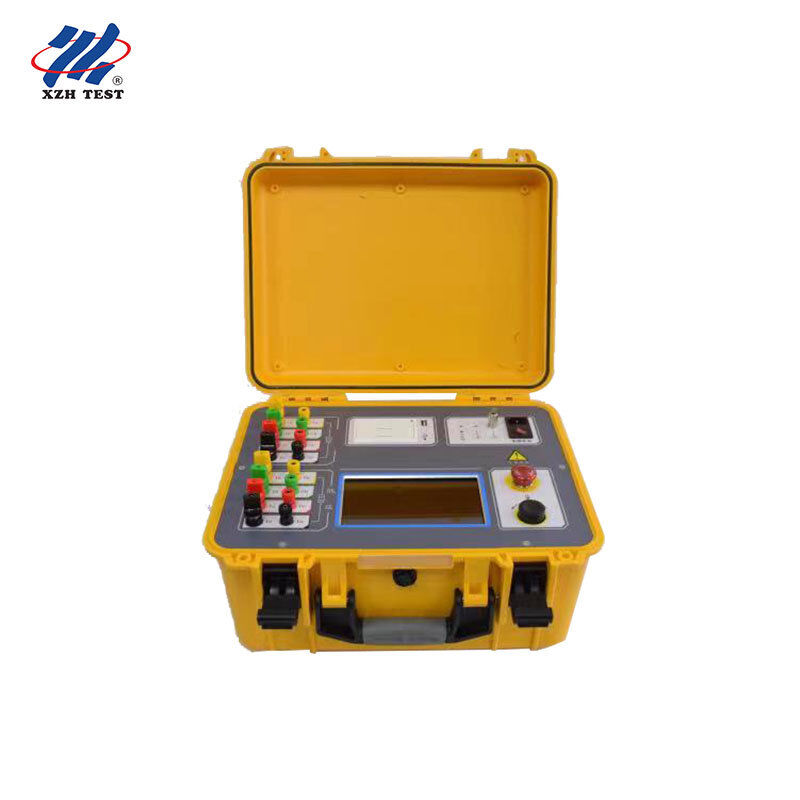

XHZ1340A เครื่องทดสอบความต้านทาน DC หม้อแปลงไฟฟ้า 40A

XHZ1340A เป็นเครื่องมือทดสอบความเร็วสูงรุ่นใหม่ที่รวมการทดสอบด้วยแม่เหล็กช่วย, การวัดสามเฟสพร้อมกัน และการล้างสนามแม่เหล็กในตัวไว้ในแพลตฟอร์มประสิทธิภาพสูงเพียงเครื่องเดียว ออกแบบมาโดยเฉพาะสำหรับการวัดความต้านทาน DC ของหม้อแปลงไฟฟ้าขนาดใหญ่ — รวมถึงหน่วย GSU, หม้อแปลงเชื่อมต่อ UHV และหม้อแปลงกระจายกำลังสูง (MVA) — ให้ความแม่นยำเป็นพิเศษด้วยความละเอียด 0.1µΩ ที่กระแสทดสอบสูงสุด 40Aคุณสมบัติหลักการเชื่อมต่อแรงดันสูง-ต่ำพร้อมกัน:

XHZ1340A

เชื่อมต่อสายทดสอบกระแส/ศักย์ไฟฟ้าแรงสูงและแรงดันต่ำพร้อมกันโดยไม่ต้องย้อนกลับหรือเชื่อมต่อใหม่ระหว่างการทดสอบ — การออกแบบที่เป็นเอกลักษณ์ที่ช่วยลดเวลาในการตั้งค่าสำหรับหม้อแปลงไฟฟ้าขนาดใหญ่แบบหลายขดลวดได้อย่างมาก

การทดสอบสามเฟสพร้อมกัน: วัดเฟส A0, B0 และ C0 พร้อมกันสำหรับขดลวดแบบสตาร์ ลดระยะเวลาการทดสอบทั้งหมดลงกว่า 70% เมื่อเทียบกับวิธีเฟสเดียวตามลำดับสำหรับหม้อแปลงขนาดใหญ่

การช่วยด้วยแม่เหล็กอัตโนมัติ: เร่งความเร็วในการทดสอบสำหรับหม้อแปลงแบบสามเฟสห้าแกนที่เชื่อมต่อภายในแรงดันต่ำ โดยการทำให้แกนอิ่มตัวล่วงหน้า มีประสิทธิภาพโดยเฉพาะสำหรับขดลวดที่มีค่าความเหนี่ยวนำสูงที่พบในหน่วยที่มีพิกัด MVA สูง

นวัตกรรมการวัดจุดกลาง: ลำดับการทดสอบที่เป็นกรรมสิทธิ์ซึ่งแก้ไขปัญหาการวัดความต้านทานสายลวดจุดกลางได้อย่างแม่นยำ — ความยากลำบากที่ยาวนานในการวินิจฉัยหม้อแปลงสามเฟส

ผลลัพธ์ข้อมูลที่ครอบคลุม: แสดงและพิมพ์ผลการทดสอบทั้งหมดสำหรับขดลวดแรงสูง, ปานกลาง และแรงดันต่ำในรายงานเดียว การคำนวณความไม่สมดุลสามเฟสอัตโนมัติพร้อมการแปลงอุณหภูมิเป็นค่าอ้างอิงตามพิกัด (เป็นทางเลือก)

การป้องกัน Back-EMF ขั้นสูง: ปกป้องทั้งเครื่องมือและผู้ปฏิบัติงานระหว่างการคายประจุโหลดแบบเหนี่ยวนำ ทำให้สามารถทดสอบกระแสสูงได้อย่างปลอดภัยบนขดลวดหม้อแปลงที่ใหญ่ที่สุด

พื้นที่จัดเก็บข้อมูลจำนวนมาก: ชุดข้อมูลทดสอบ 200 ชุดจัดเก็บถาวร (ขยายได้) พร้อมความสามารถในการส่งออกผ่าน USB เพื่อรวมเข้ากับระบบจัดการข้อมูลห้องปฏิบัติการและการวิเคราะห์แนวโน้มระยะยาว

โครงสร้างที่ทนทานต่อการใช้งานภาคสนาม: ทนต่ออุณหภูมิได้กว้าง (-10°C~50°C), ทนต่อแรงกระแทก, การป้องกันสัญญาณรบกวน และรูปแบบพกพา (430×320×230 มม.) ออกแบบมาสำหรับการใช้งานทั้งในห้องปฏิบัติการและภาคสนามของสถานีไฟฟ้าย่อย

ข้อมูลจำเพาะทางเทคนิคกระแสทดสอบ

สามเฟส: 20A+20A, 10A+10A, 5A+5A, 1A+1A

เฟสเดียว: 40A, 20A, 10A, 5A, 1A, 0.2A	ช่วงการวัด 40A: 100µΩ~0.5Ω \| 20A: 500µΩ~1Ω \| 10A: 1mΩ~2Ω
5A: 10mΩ~4Ω \| 1A: 100mΩ~20Ω \| 0.2A: 1Ω~100Ω	20A+20A: 200µΩ~0.3Ω \| 10A+10A: 500µΩ~0.6Ω 5A+5A: 10mΩ~1.5Ω \| 1A+1A: 100mΩ~7Ω ความละเอียด 0.1µΩ
ความแม่นยำ	±(ค่าที่อ่านได้ × 0.2% + 2 คำ)
แหล่งจ่ายไฟ	AC220V ±10%, 50±1Hz
ขนาด	430 × 320 × 230 มม.
อุณหภูมิในการทำงาน	-10°C ~ 50°C
ความชื้นในการทำงาน	≤ 85% RH
การจัดเก็บข้อมูล	ชุดข้อมูลทดสอบ 200 ชุด (ขยายได้ผ่าน USB)
คำถามที่พบบ่อย	คำถามที่ 1: เมื่อใดที่ฉันควรเลือกรุ่น 40A แทนเครื่องทดสอบความต้านทาน DC 20A มาตรฐาน?

กำลังไฟเฟสเดียว 40A และสามเฟส 20A+20A ของ XHZ1340A ออกแบบมาโดยเฉพาะสำหรับหม้อแปลงไฟฟ้าขนาดใหญ่ที่ความต้านทานขดลวดต่ำมาก — โดยทั่วไปต่ำกว่า 500µΩ สำหรับหน่วย MVA สูง กระแสทดสอบที่สูงขึ้นช่วยปรับปรุงอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่ระดับการวัดไมโครโอห์ม ให้ความละเอียด 0.1µΩ และความแม่นยำ ±(0.2%+2 คำ) ที่จำเป็นสำหรับการทดสอบการยอมรับหม้อแปลงระดับ 330kV–750kV, หม้อแปลง GSU และหน่วยเชื่อมต่อ สำหรับหม้อแปลงระดับกระจายที่มีความต้านทานขดลวดสูงกว่า 1mΩ, รุ่น 20A ให้ความแม่นยำเพียงพอ

คำถามที่ 2: คุณสมบัติการเชื่อมต่อแรงดันสูง-ต่ำพร้อมกันช่วยปรับปรุงขั้นตอนการทำงานของการทดสอบได้อย่างไร?

เครื่องทดสอบความต้านทาน DC แบบดั้งเดิมต้องมีการเชื่อมต่อตามลำดับ — ทดสอบขดลวดแรงสูง, ถอดการเชื่อมต่อ, จากนั้นเชื่อมต่อใหม่กับด้านแรงดันต่ำ XHZ1340A อนุญาตให้เชื่อมต่อสายทดสอบแรงดันสูง (A, B, C, O) และแรงดันต่ำ (a, b, c, o) ทั้งหมดพร้อมกันเมื่อเริ่มการทดสอบ เมทริกซ์สวิตช์อัจฉริยะของเครื่องมือจะส่งกระแสทดสอบไปยังแต่ละขดลวดตามลำดับโดยอัตโนมัติโดยไม่ต้องให้ผู้ปฏิบัติงานปีนหม้อแปลงเพื่อเปลี่ยนการเชื่อมต่อ สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับหม้อแปลงไฟฟ้าขนาดใหญ่ที่การเข้าถึงบูชอาจต้องใช้แพลตฟอร์มทำงานที่ยกสูง และแต่ละรอบการเชื่อมต่อใหม่จะเพิ่มเวลาและความเสี่ยงด้านความปลอดภัยอย่างมาก

คำถามที่ 3: เครื่องมือนี้แก้ไขปัญหาการวัดความต้านทานสายลวดจุดกลางได้อย่างไร?

ในการทดสอบหม้อแปลงสามเฟส ความต้านทานของสายลวดจุดกลางจะทำให้เกิดข้อผิดพลาดในการวัดที่แยกได้ยาก XHZ1340A ใช้ลำดับการทดสอบที่เป็นนวัตกรรมใหม่ที่ชดเชยความต้านทานสายลวดกลางทางคณิตศาสตร์โดยการวัดผลต่างในเส้นทางการไหลของกระแสหลายเส้น ซึ่งจะหักล้างผลของสายลวดออกได้อย่างมีประสิทธิภาพ วิธีการที่เป็นกรรมสิทธิ์นี้ให้ค่าความต้านทานขดลวดที่แท้จริงโดยไม่ต้องมีการสอบเทียบสายลวดกลางแยกต่างหาก — ซึ่งเป็นการพัฒนาที่สำคัญเหนือกว่าเครื่องทดสอบสามเฟสแบบดั้งเดิมที่มักจะประเมินความต้านทานสูงเกินไปเมื่อความต้านทานสายลวดกลางมีนัยสำคัญ

คำถามที่ 4: สามารถแปลงผลการทดสอบเป็นค่าอุณหภูมิอ้างอิงโดยอัตโนมัติได้หรือไม่?

ใช่ XHZ1340A มีฟังก์ชันแปลงอุณหภูมิในตัวที่คำนวณค่าความต้านทานที่อุณหภูมิอ้างอิงที่ระบุ (โดยทั่วไปคือ 75°C สำหรับหม้อแปลงไฟฟ้า) โดยอิงจากอุณหภูมิขดลวดที่วัดได้และวัสดุตัวนำ (ทองแดงหรืออลูมิเนียม) สามารถแสดงและพิมพ์ผลลัพธ์พร้อมทั้งค่าที่วัดได้และค่าที่ปรับตามอุณหภูมิเคียงข้างกันได้ อัตราความไม่สมดุลสามเฟสจะถูกคำนวณโดยอัตโนมัติ และทั้งค่าดิบและค่าที่แปลงแล้วสามารถรวมอยู่ในรายงานการทดสอบที่พิมพ์ออกมาเพื่อให้สอดคล้องกับมาตรฐานการทดสอบการยอมรับ IEC และ IEEE

คำถามที่ 5: เครื่องมือนี้ให้ความสามารถในการล้างสนามแม่เหล็กอะไรบ้างหลังจากการทดสอบความต้านทาน DC?

XHZ1340A รวมการล้างสนามแม่เหล็กอัตโนมัติเข้ากับขั้นตอนการทำงานของการทดสอบโดยตรง หลังจากเสร็จสิ้นการวัดความต้านทาน DC บนขดลวดทั้งหมด ฟังก์ชันการล้างสนามแม่เหล็กในตัวจะค่อยๆ ขจัดสนามแม่เหล็กตกค้างของแกนโดยใช้การลดทอนกระแสที่ควบคุมได้ก่อนที่จะนำหม้อแปลงกลับมาใช้งาน สิ่งนี้จะช่วยขจัดความจำเป็นในการใช้เครื่องมือล้างสนามแม่เหล็กแยกต่างหาก และป้องกันกระแสไฟกระชากเมื่อเริ่มทำงาน, การทำงานผิดพลาดของรีเลย์ป้องกัน และความเสี่ยงจากการสะดุดที่เกิดจากสนามแม่เหล็กตกค้าง วงจรการล้างสนามแม่เหล็กจะทำงานโดยอัตโนมัติเป็นลำดับหลังการทดสอบ และเครื่องมือจะแสดงความคืบหน้าแบบเรียลไทม์จนกว่าจะล้างสนามแม่เหล็กได้อย่างสมบูรณ์
