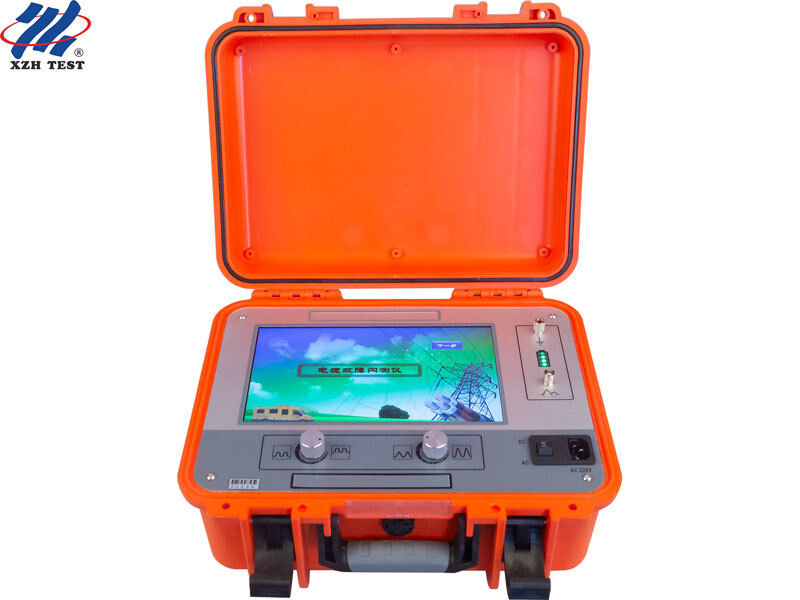

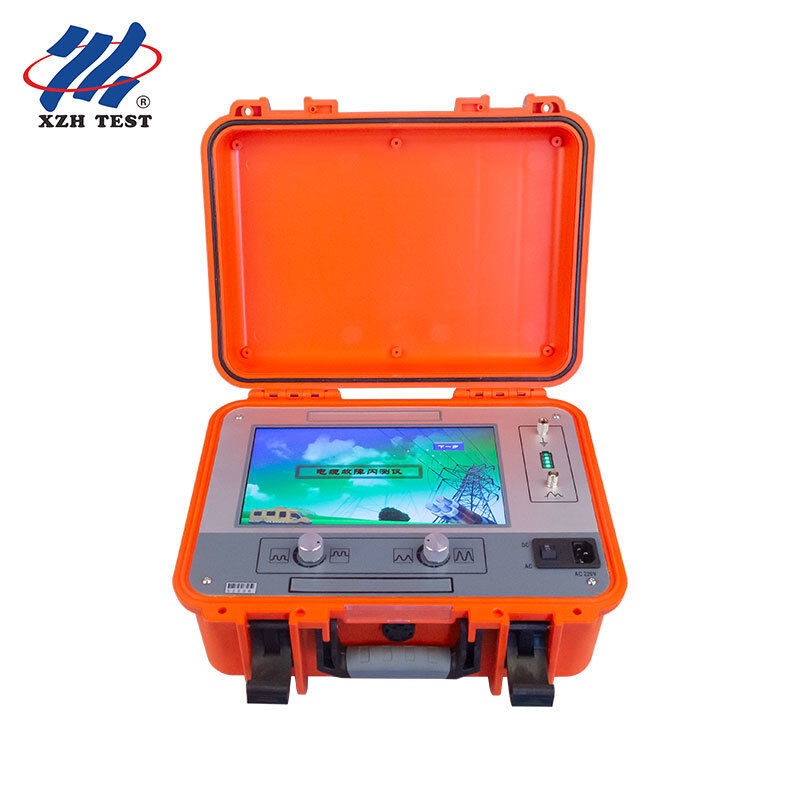

เครื่องระบุตำแหน่งสายเคเบิล TDR ขนาด 10 นิ้วแบบพกพา | 16 กม. 100MHz IP54 | XHGG501D

XHGG501D เป็นเครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิลแบบพกพาที่ใช้ TDR ออกแบบมาเพื่อการวินิจฉัยภาคสนามอย่างรวดเร็ว ด้วยหน้าจอสัมผัส LCD ขนาด 10 นิ้ว การสุ่มตัวอย่างแบบเรียลไทม์ 100MHz และการควบคุมแบบรวมศูนย์ด้วยไมโครคอนโทรลเลอร์ชิปเดียว ช่วยขจัดความซับซ้อนที่เกี่ยวข้องกับเครื่องมือระดับห้องปฏิบัติการ ผู้ปฏิบัติงานเชื่อมต่อสายวัด เลือกช่วงที่ตั้งไว้ล่วงหน้า และกดเริ่ม — เครื่องจะทำการรับ สุ่มตัวอย่าง และประมวลผลรูปคลื่นโดยอัตโนมัติเพื่อกำหนดระยะทางของข้อบกพร่อง รองรับทั้งวิธีการสุ่มตัวอย่างแบบพัลส์แรงดันต่ำและแบบแฟลชโอเวอร์ XHGG501D ครอบคลุมข้อบกพร่องความต้านทานต่ำ วงจรเปิด วงจรสั้น ข้อบกพร่องความต้านทานสูงแบบรั่ว และข้อบกพร่องความต้านทานสูงแบบแฟลชโอเวอร์ ในสายไฟ สายควบคุม สายสื่อสาร และสายไฟแสงสว่างถนน สร้างขึ้นในโครงเครื่องป้องกัน IP54 และใช้พลังงานจากแบตเตอรี่ลิเธียมที่เปลี่ยนได้ภาคสนาม เป็นเครื่องมือที่เลือกใช้สำหรับทีมบำรุงรักษาสาธารณูปโภค ผู้รับเหมาไฟฟ้า และวิศวกรบริการภาคสนามที่ต้องการผลลัพธ์ที่เชื่อถือได้โดยไม่ต้องเรียนรู้มาก

เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิลส่วนใหญ่สันนิษฐานว่าอยู่ในสภาพแวดล้อมที่ควบคุมได้: พลังงานคงที่ โต๊ะทำงาน และผู้ปฏิบัติงานที่ผ่านการฝึกอบรมซึ่งมีเวลาในการตั้งค่า XHGG501D สันนิษฐานในทางตรงกันข้าม — ร่องน้ำที่เปียกโชกด้วยฝน เวลา 17:30 น. แสงสลัว และทีมงานที่รอการเคลียร์ นี่คือลักษณะการใช้งานทั่วไป:

ไม่ต้องใช้แล็ปท็อป ไม่ต้องใช้ซอฟต์แวร์ภายนอก ไม่ต้องมีการฝึกอบรมพิเศษ เครื่องมือทำงานหนัก — ผู้ปฏิบัติงานอ่านระยะทางและสั่งการทีมขุด

เครื่องทดสอบข้อบกพร่องสายเคเบิลแบบ "พกพา" จำนวนมากมาพร้อมกับหน้าจอแบบสัมผัสแบบต้านทานขนาด 4.3 นิ้ว หรือ 5 นิ้ว ซึ่งต้องใช้สไตลัสและสันนิษฐานว่าอยู่ในแสงในอาคาร XHGG501D ใช้หน้าจอ TFT LCD ขนาด 10 นิ้วเต็มรูปแบบ — จอแสดงผลระดับเดียวกับที่พบในแท็บเล็ตคอมพิวเตอร์ — พร้อมการทำงานแบบสัมผัสที่ใช้งานได้แม้สวมถุงมือ นี่ไม่ใช่แค่เรื่องความสวยงาม:

• การมองเห็นรูปคลื่นเต็มรูปแบบ: บนหน้าจอขนาด 5 นิ้ว รูปคลื่นระยะไกลจะถูกบีบอัดจนจุดสะท้อนข้อบกพร่องมีความกว้างเพียงไม่กี่พิกเซล บนหน้าจอขนาด 10 นิ้วพร้อมข้อมูลการสุ่มตัวอย่าง 100MHz ผู้ปฏิบัติงานสามารถระบุจุดเปลี่ยนรูปคลื่นของข้อบกพร่องได้ด้วยสายตา โดยไม่ต้องพึ่งพาอัลกอริทึมการวิเคราะห์อัตโนมัติเพียงอย่างเดียว เมื่ออัลกอริทึมทำเครื่องหมายการสะท้อนที่ขอบ — ซึ่งมักพบในสายเคเบิลเก่าที่มีข้อต่อหลายจุด — ผู้ปฏิบัติงานสามารถยืนยันด้วยสายตาหรือแทนที่การอ่านค่าอัตโนมัติได้
• การควบคุมแบบสองโหมด: หน้าจอสัมผัสสำหรับการนำทางอย่างรวดเร็วผ่านเมนูและการตั้งค่าล่วงหน้า ปุ่มเข้ารหัสทางกายภาพสำหรับการวางตำแหน่งเคอร์เซอร์ที่แม่นยำเมื่อวัดรูปคลื่นข้อบกพร่อง ผู้ปฏิบัติงานสองคนสามารถทำงานพร้อมกันได้ — คนหนึ่งนำทาง อีกคนหนึ่งวัด — บนรูปคลื่นข้อบกพร่องหลายจุดที่ซับซ้อน
• มองเห็นได้ในแสงแดดพร้อมป้องกันแสงสะท้อน: จอ LCD เกรดอุตสาหกรรมพร้อมไฟแบ็คไลท์ LED รักษาความสว่างที่ 280 นิต สามารถใช้งานได้ภายใต้แสงแดดโดยตรงที่สถานีย่อยกลางแจ้งและตู้ข้างถนนโดยไม่ต้องใช้ที่บังแดด

XHGG501D สุ่มตัวอย่างที่ 100MHz จริง — 100 ล้านจุดข้อมูลต่อวินาที — โดยไม่ต้องประมาณค่าด้วยซอฟต์แวร์ สิ่งนี้มีความสำคัญในระยะใกล้: เมื่อทดสอบสายเคเบิล 300 เมตรด้วยพัลส์แคบ 0.1 ไมโครวินาที เครื่องจะมีความละเอียดขั้นต่ำ 0.5 เมตร เพียงพอที่จะแยกความแตกต่างระหว่างข้อบกพร่องที่ข้อต่อสายเคเบิลกับข้อบกพร่องภายในข้อต่อเอง ระบบปรับช่วงอัตโนมัติจะปรับอัตราขยายและความลึกของการสุ่มตัวอย่างอย่างต่อเนื่อง จับภาพพัลส์สะท้อนไม่ว่าจะมาถึงที่ 0.2 ไมโครวินาที (ข้อบกพร่องปลายใกล้) หรือ 80 ไมโครวินาที (ข้อบกพร่องปลายไกล) เมื่อรวมกับโซนบอดี้ ≤20 เมตร — หนึ่งในโซนที่ดีที่สุดในระดับเดียวกัน — XHGG501D สามารถตรวจจับข้อบกพร่องได้อย่างน่าเชื่อถือตั้งแต่ขั้วเอาต์พุตออกไป

รายการ	จำนวน	รายการ	จำนวน
เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิล (โฮสต์)	1	สาย Single-Q (1.5 ม.)	1
สาย Dual-Q (2 ม.)	1	ตัวสุ่มตัวอย่าง	1
สายไฟ (1.8 ม.)	1	หลอดฟิวส์นิรภัย	1
สายดิน	1 (อุปกรณ์เสริม)	คู่มือผู้ใช้	1

รายการส่วนประกอบเครื่องมือ
ชื่อ	ปริมาณ	รูปภาพ	ชื่อ	ปริมาณ	รูปภาพ
เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิล	1		สาย Single Q	1
สาย Double Q	1		ตัวสุ่มตัวอย่าง	1
สายไฟ	1		ฟิวส์	บางส่วน
สายดิน (อุปกรณ์เสริม)	1
