รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, Shaanxi, China
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	เอ็กซ์เอชบีเอ็กซ์1501

ข้อมูลรายละเอียด

สถานที่กำเนิด:

Xi'an, Shaanxi, China

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

เอ็กซ์เอชบีเอ็กซ์1501

เน้น:

High Light

เน้น:

DDS ความถี่ความถี่ความเร็วสูง

การเก็บตัวอย่างแบบสองช่อง A/D แบบสองช่อง 16 บิต

DL/T911-2004 สอดคล้องกับมาตรฐาน

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทําการ

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

🎯 แอปพลิเคชันเป้าหมาย: ออกแบบมาเป็นพิเศษสำหรับทีมวิเคราะห์ความล้มเหลวของหม้อแปลงไฟฟ้า, วิศวกรตรวจสอบหลังเกิดเหตุการณ์, และผู้เชี่ยวชาญด้านการประเมินความเสียหายของประกันภัยที่ต้องการหลักฐานสภาพขดลวดที่ถูกต้องตามหลักวิทยาศาสตร์ แตกต่างจากเครื่องทดสอบการบำรุงรักษาทั่วไป XHBX1501 เน้นการวิเคราะห์เปรียบเทียบแบบคู่ (การเปรียบเทียบเฟส A-B-C ในแนวนอน + การเปรียบเทียบแนวโน้มก่อน/หลังในแนวตั้ง), การปฏิบัติตามมาตรฐาน DL/T911-2004 สำหรับการรายงานที่น่าเชื่อถือ, และการสร้างเอกสาร Word อัตโนมัติ — ให้ข้อสรุปการวินิจฉัยที่ยอมรับได้ในชั้นศาลสำหรับการเคลมประกัน, การประเมินของบริษัทประกัน, และการระบุสาเหตุของความล้มเหลว.

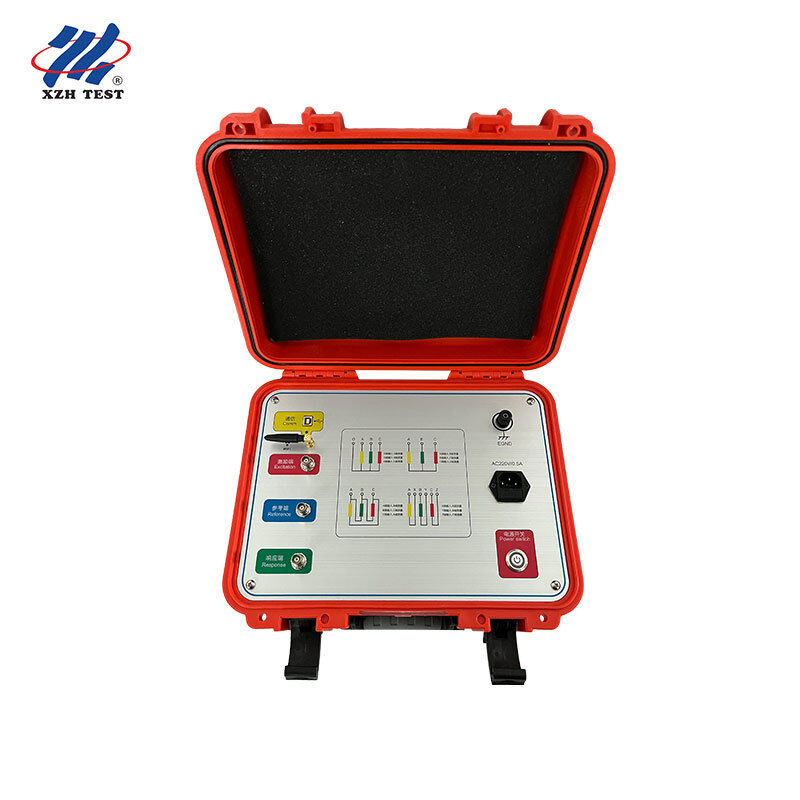

XHBX1501 เครื่องทดสอบการเสียรูปขดลวดหม้อแปลงไฟฟ้า — เทคโนโลยี FRA

เครื่องทดสอบการเสียรูปขดลวดหม้อแปลงไฟฟ้า XHBX1501 ใช้เทคโนโลยี Frequency Response Analysis (FRA) ขั้นสูงเพื่อวินิจฉัยความผิดปกติภายในหม้อแปลงไฟฟ้าได้อย่างแม่นยำ ด้วยการวัดพารามิเตอร์ลักษณะเฉพาะของขดลวดหม้อแปลงไฟฟ้าในโดเมนความถี่ที่แตกต่างกัน เครื่องมือนี้จะวัดการเปลี่ยนแปลงการตอบสนองเพื่อกำหนดระดับความรุนแรงของการเสียรูปขดลวด ระบบให้ข้อมูลการวินิจฉัยที่ชัดเจนเพื่อประเมินว่าหม้อแปลงไฟฟ้าต้องการการบำรุงรักษาหรือการซ่อมแซมหรือไม่ — ให้ความเข้มงวดของหลักฐานที่จำเป็นสำหรับการตรวจสอบความล้มเหลวและการประเมินของบริษัทประกันภัย.

XHBX1501

เทคโนโลยีการวินิจฉัย

XHBX1501 ใช้ เทคโนโลยีการกวาดความถี่ความเร็วสูง DDS (Direct Digital Synthesis) เพื่อการวินิจฉัยความผิดปกติที่แม่นยำในช่วงการกวาดความถี่ 100Hz–2MHz ระบบการสุ่มตัวอย่าง A/D ความเร็วสูงแบบสองช่องสัญญาณ 16 บิต จะบันทึกข้อมูลการตอบสนองทั้งแอมพลิจูดและเฟสพร้อมกัน ทำให้สามารถระบุ:

การบิดและการโป่งของขดลวด
การเคลื่อนที่และการเอียงของคอยล์
การเสียรูปจากการลัดวงจรระหว่างรอบ
ความผิดพลาดจากการลัดวงจรสัมผัสระหว่างเฟส

คุณสมบัติหลัก

โหมดการกวาดสองแบบ: ระบบการวัดแบบกวาดความถี่เชิงเส้นและแบบแบ่งส่วน ให้การกำหนดค่าการทดสอบที่ยืดหยุ่น เหมาะสมกับขนาดหม้อแปลงไฟฟ้าและวัตถุประสงค์การตรวจสอบที่แตกต่างกัน

การจัดทำดัชนีความถี่ที่ยืดหยุ่น: รองรับทั้งการจัดทำดัชนีความถี่เชิงเส้นและลอการิทึม เพื่อให้ตรงกับข้อกำหนดการวินิจฉัยเฉพาะและความต้องการในการปฏิบัติตามมาตรฐาน

การวิเคราะห์เปรียบเทียบสองแบบ: การเปรียบเทียบแนวนอนประเมินความคล้ายคลึงของเฟส A-B-C เพื่อระบุรูปแบบการเสียรูปที่ไม่สมมาตร การเปรียบเทียบแนวตั้งซ้อนทับการวัดปัจจุบันกับข้อมูลพื้นฐานในอดีตเพื่อตรวจจับการเสื่อมสภาพที่ค่อยเป็นค่อยไปเมื่อเวลาผ่านไป

ไมโครโปรเซสเซอร์ความเร็วสูง: การรวมระบบที่เหนือกว่าพร้อมการประมวลผลบนบอร์ด ให้ความเร็วในการทดสอบ 1–2 นาทีต่อเฟส ทำให้สามารถวิเคราะห์สามเฟสได้อย่างครอบคลุมภายในครั้งเดียวที่หน้างาน

การสื่อสารสองแบบ: พอร์ต USB สำหรับการเชื่อมต่อโดยตรงกับพีซี และบลูทูธไร้สายเสริมสำหรับการทำงานระยะไกลและการถ่ายโอนข้อมูลในสภาพแวดล้อมที่เป็นอันตรายหรือเข้าถึงหม้อแปลงไฟฟ้าได้ยาก

การสร้างรายงานอัตโนมัติ: ซอฟต์แวร์จะรวบรวมข้อมูลการทดสอบ เส้นโค้งเปรียบเทียบ และข้อสรุปการวินิจฉัยเป็นเอกสาร Word ที่จัดรูปแบบไว้ — พร้อมสำหรับการรวมในรายงานการตรวจสอบความล้มเหลว การยื่นเคลมประกัน และเอกสารการรับประกัน

การปฏิบัติตามมาตรฐาน DL/T911-2004: ปฏิบัติตามมาตรฐานอุตสาหกรรมไฟฟ้าของจีนสำหรับการวิเคราะห์การตอบสนองความถี่ของหม้อแปลงไฟฟ้ากำลังอย่างสมบูรณ์ ทำให้ผลการวินิจฉัยเป็นที่ยอมรับตามกฎระเบียบ

ข้อมูลจำเพาะทางเทคนิค

ช่วงความถี่กวาด	100Hz – 2MHz
ช่วงการวัดแอมพลิจูด	-100dB – 20dB
ความแม่นยำความถี่สแกน	0.005%
อิมพีแดนซ์เอาต์พุตสัญญาณ	50Ω
อิมพีแดนซ์อินพุตสัญญาณ	1MΩ
แอมพลิจูดเอาต์พุตสัญญาณ	±10V Peak (ปรับได้ด้วยซอฟต์แวร์)
การสุ่มตัวอย่าง A/D	สองช่องสัญญาณ 16 บิต ความเร็วสูง
ความเร็วในการทดสอบ	1–2 นาทีต่อขดลวดเฟส
การสื่อสาร	USB + บลูทูธไร้สายเสริม
ขนาด	310 × 400 × 330 มม. (กล่องอลูมิเนียม)
มาตรฐานการปฏิบัติตาม	DL/T911-2004

คำถามที่พบบ่อย

คำถามที่ 1: การทดสอบการเสียรูปขดลวดโดยใช้ FRA สนับสนุนการตรวจสอบความล้มเหลวทางนิติวิทยาศาสตร์ได้อย่างไร?

Frequency Response Analysis สร้างลายนิ้วมือทางไฟฟ้าที่เป็นเอกลักษณ์ของขดลวดหม้อแปลงไฟฟ้าแต่ละตัว หลังเกิดเหตุการณ์ความล้มเหลว — ไม่ว่าจะเกิดจากแรงลัดวงจร ความเสียหายจากการขนส่ง หรือข้อบกพร่องในการผลิต — XHBX1501 จะเปรียบเทียบการตอบสนองความถี่หลังเกิดเหตุการณ์กับเส้นโค้งพื้นฐานหรือเส้นโค้งของยูนิตที่เหมือนกัน เพื่อระบุว่าขดลวดใดมีการเสียรูป ระดับของการเคลื่อนที่ และรูปแบบความเสียหายสอดคล้องกับกลไกความล้มเหลวที่ถูกกล่าวหาหรือไม่ วิธีการเปรียบเทียบแบบคู่ (การเปรียบเทียบเฟส A-B-C ในแนวนอน + การเปรียบเทียบก่อน/หลังในแนวตั้ง) ให้หลักฐานเชิงปริมาณที่สามารถตรวจสอบได้ เหมาะสำหรับการวิเคราะห์สาเหตุที่แท้จริง การยืนยันการเคลมประกัน และการแก้ไขข้อพิพาทการรับประกัน

คำถามที่ 2: XHBX1501 สามารถระบุข้อบกพร่องของขดลวดประเภทใดได้บ้าง?

เทคโนโลยีการกวาดความถี่ความเร็วสูง DDS ตรวจจับความผิดปกติของการเสียรูปหลักสี่ประเภท: (1) การบิดและการโป่งของขดลวด — การเสียรูปในแนวรัศมีซึ่งมักเกิดจากแรงแม่เหล็กไฟฟ้าในช่วงเหตุการณ์กระแสลัดวงจร (2) การเคลื่อนที่และการเอียงของคอยล์ — การเคลื่อนที่ในแนวแกนซึ่งมักเกิดจากแรงกระแทกจากการขนส่งหรือเหตุการณ์แผ่นดินไหว (3) การเสียรูปจากการลัดวงจรระหว่างรอบ — ความล้มเหลวของฉนวนเฉพาะจุดระหว่างรอบที่อยู่ติดกัน และ (4) การลัดวงจรสัมผัสระหว่างเฟส แต่ละประเภทของข้อบกพร่องจะสร้างรูปแบบการตอบสนองความถี่ที่แตกต่างกัน ซึ่งซอฟต์แวร์วิเคราะห์จะเชื่อมโยงกับรูปแบบความล้มเหลวที่ทราบเพื่อการวินิจฉัยที่รวดเร็ว

คำถามที่ 3: รายงานการทดสอบที่สร้างโดยเครื่องมือสามารถใช้เป็นหลักฐานในการเคลมประกันหรือการรับประกันได้หรือไม่?

ได้ XHBX1501 เป็นไปตามมาตรฐาน DL/T911-2004 ซึ่งเป็นมาตรฐานอุตสาหกรรมไฟฟ้าของจีนสำหรับการวิเคราะห์การตอบสนองความถี่ของหม้อแปลงไฟฟ้ากำลังอย่างสมบูรณ์ ฟังก์ชันการสร้างรายงาน Word อัตโนมัติจะรวบรวมข้อมูลการวัดดิบ เส้นโค้งการตอบสนองความถี่ การซ้อนทับการเปรียบเทียบในแนวนอนและแนวตั้ง และข้อสรุปการวินิจฉัยไว้ในเอกสารที่จัดรูปแบบไว้เพียงฉบับเดียว เมื่อรวมกับเอกสารการรักษาห่วงโซ่การครอบครองที่เหมาะสมและบันทึกการสอบเทียบ รายงานเหล่านี้จะให้หลักฐานที่สามารถป้องกันทางวิทยาศาสตร์ได้ ซึ่งได้รับการยอมรับจากผู้ประเมินความเสียหายของบริษัทประกัน ผู้บริหารการรับประกัน และคณะอนุญาโตตุลาการสำหรับการเคลมความล้มเหลวของหม้อแปลงไฟฟ้า

คำถามที่ 4: ความแตกต่างระหว่างการวิเคราะห์เปรียบเทียบในแนวนอนและแนวตั้งคืออะไร?

การเปรียบเทียบในแนวนอนประเมินความคล้ายคลึงของการตอบสนองความถี่ระหว่างสามเฟส (A, B, C) ของหม้อแปลงไฟฟ้าตัวเดียวกัน เนื่องจากทั้งสามเฟสมีลักษณะการออกแบบและการผลิตเหมือนกัน การเบี่ยงเบนอย่างมีนัยสำคัญในเส้นโค้งการตอบสนองของเฟสใดเฟสหนึ่งบ่งชี้ถึงการเสียรูปเฉพาะที่ในขดลวดนั้นๆ การเปรียบเทียบในแนวตั้งจะซ้อนทับการวัดปัจจุบันกับข้อมูลพื้นฐานในอดีตจากหม้อแปลงไฟฟ้าตัวเดียวกัน — โดยทั่วไปคือบันทึกการทดสอบจากโรงงานหรือการวัดภาคสนามก่อนหน้านี้ การเบี่ยงเบนที่ค่อยเป็นค่อยไปในการเปรียบเทียบในแนวตั้งจะเผยให้เห็นการเสื่อมสภาพของขดลวดที่ค่อยเป็นค่อยไปเมื่อเวลาผ่านไป ในขณะที่การเปลี่ยนแปลงอย่างกะทันหันบ่งชี้ถึงความเสียหายที่เกิดจากเหตุการณ์ การใช้วิธีการทั้งสองร่วมกันจะให้ภาพการวินิจฉัยที่ครอบคลุมที่สุด

คำถามที่ 5: มีตัวเลือกการเชื่อมต่อใดบ้างสำหรับการใช้งานภาคสนามและในห้องปฏิบัติการ?

XHBX1501 มีอินเทอร์เฟซการสื่อสารสองแบบ: พอร์ต USB มาตรฐานสำหรับการเชื่อมต่อโดยตรงกับแล็ปท็อปหรือแท็บเล็ตที่ใช้ Windows ซึ่งรันซอฟต์แวร์วิเคราะห์ และบลูทูธไร้สายเสริมสำหรับการทำงานระยะไกล การเชื่อมต่อบลูทูธมีประโยชน์อย่างยิ่งในสภาพแวดล้อมสถานีไฟฟ้าย่อยที่หม้อแปลงไฟฟ้าที่กำลังตรวจสอบอาจตั้งอยู่ในพื้นที่จำกัดการเข้าถึง ที่ระดับความสูง หรือใกล้กับอุปกรณ์ที่มีไฟฟ้า — ช่วยให้ผู้ปฏิบัติงานสามารถควบคุมการวัดและตรวจสอบข้อมูลจากระยะไกลได้อย่างปลอดภัยโดยไม่ต้องใช้สายสื่อสารยาวผ่านลานสวิตช์
