รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	เอ็กซ์เอชบีเอ็กซ์1501

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

เอ็กซ์เอชบีเอ็กซ์1501

เน้น:

High Light

เน้น:

การกวาดความถี่ความแม่นยำ DDS

การตั้งค่าลายนิ้วมือพื้นฐานจากโรงงาน

การสุ่มตัวอย่าง A/D แบบ 16 บิต สองช่องสัญญาณ

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทําการ

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

🎯 แอปพลิเคชันเป้าหมาย: ออกแบบมาโดยเฉพาะสำหรับสายการผลิตหม้อแปลงไฟฟ้าและแผนก QA/QC ที่ต้องการสร้างลายนิ้วมืออ้างอิง FRA ที่แม่นยำและตรวจสอบย้อนกลับได้ก่อนการจัดส่งผลิตภัณฑ์ แตกต่างจากเครื่องมือวินิจฉัยภาคสนาม XHBX1501 มุ่งเน้นไปที่การตรวจสอบความสมบูรณ์ของขดลวดในโรงงานทันทีหลังการประกอบ — สร้างชุดข้อมูลอ้างอิงที่เชื่อถือได้ซึ่งการวัดภาคสนามในอนาคตทั้งหมดจะถูกนำมาเปรียบเทียบตลอดอายุการใช้งาน 30+ ปีของหม้อแปลงไฟฟ้า

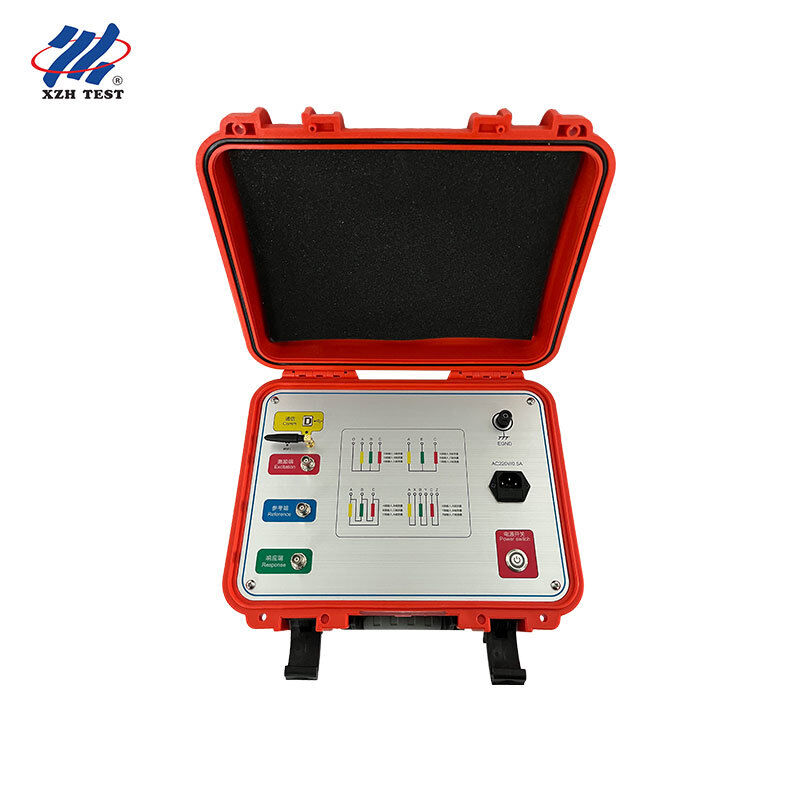

เครื่องทดสอบการเสียรูปขดลวดหม้อแปลงไฟฟ้า — เทคโนโลยี FRA| XHBX1501

เครื่องทดสอบการเสียรูปขดลวดหม้อแปลงไฟฟ้า XHBX1501 ใช้เทคโนโลยีขั้นสูง การวิเคราะห์การตอบสนองความถี่ (FRA) เพื่อประเมินสภาพขดลวดภายในหม้อแปลงไฟฟ้าได้อย่างแม่นยำ ด้วยการวัดพารามิเตอร์ลักษณะเฉพาะในโดเมนความถี่ต่างๆ เครื่องมือนี้จะวัดการเปลี่ยนแปลงการตอบสนองของขดลวดเพื่อกำหนดระดับความรุนแรงของการเสียรูป ทำให้สามารถประเมินได้อย่างแม่นยำว่าหม้อแปลงไฟฟ้าต้องการการบำรุงรักษาหรือซ่อมแซมหรือไม่ ในฐานะเครื่องมือสำหรับโรงงาน เครื่องมือนี้จะสร้างลายนิ้วมือ FRA อ้างอิงมาตรฐานที่ยึดกลยุทธ์การวินิจฉัยตลอดอายุการใช้งานของหม้อแปลงไฟฟ้า

XHBX1501

คุณสมบัติหลักสำหรับการประกันคุณภาพการผลิต

การสร้างฐานข้อมูลโรงงาน: สร้างลายนิ้วมือการตอบสนองความถี่ที่แม่นยำสำหรับขดลวดหม้อแปลงไฟฟ้าที่ผลิตใหม่ทุกชิ้นก่อนการจัดส่ง — ชุดข้อมูลอ้างอิงที่เชื่อถือได้สำหรับการเปรียบเทียบภาคสนาม การเคลมประกัน และการตรวจสอบความล้มเหลวในอนาคตทั้งหมด
การกวาดความถี่ดิจิทัล DDS: เทคโนโลยีการสังเคราะห์ดิจิทัลโดยตรงที่แม่นยำให้การวินิจฉัยข้อผิดพลาดที่แม่นยำในช่วง 100Hz–2MHz เต็มรูปแบบ ตรวจจับการบิด การโป่ง การเคลื่อน การเอียง การลัดวงจรระหว่างรอบ และข้อผิดพลาดการสัมผัสระหว่างเฟสระหว่างการทดสอบการผลิต
การสุ่มตัวอย่าง A/D แบบสองช่องสัญญาณ 16 บิต: การจับภาพข้อมูลแอมพลิจูดและเฟสแบบสองช่องสัญญาณพร้อมกันความเร็วสูง รับประกันความเที่ยงตรงของการวัดระดับห้องปฏิบัติการในโรงงาน
ความสามารถในการเปรียบเทียบสองเท่า: การเปรียบเทียบแนวนอน (การตรวจสอบความสมมาตรเฟส A-B-C) ช่วยให้มั่นใจว่าทั้งสามเฟสเป็นไปตามค่าความคลาดเคลื่อนในการผลิต การเปรียบเทียบตามยาวช่วยให้ช่างเทคนิคภาคสนามในอนาคตสามารถซ้อนทับการวัดบริการกับฐานข้อมูลโรงงานเพื่อตรวจจับการเสื่อมสภาพตั้งแต่เนิ่นๆ
โหมดการกวาดสองโหมด: การกวาดความถี่แบบเชิงเส้นและแบบแบ่งส่วนพร้อมการจัดทำดัชนีแบบเชิงเส้นหรือแบบลอการิทึม — การกำหนดค่าที่ยืดหยุ่นเพื่อให้ตรงกับการออกแบบหม้อแปลงไฟฟ้าเฉพาะและความต้องการข้อกำหนดของลูกค้า
การสร้างรายงานอัตโนมัติ: รวบรวมข้อมูลการทดสอบ เส้นโค้งเปรียบเทียบ และข้อสรุปการวินิจฉัยผ่าน/ไม่ผ่าน ลงในเอกสาร Word ที่จัดรูปแบบ — สามารถแนบได้โดยตรงกับรายงานการทดสอบโรงงาน เอกสารการจัดส่งลูกค้า และบันทึกการตรวจสอบย้อนกลับ QA
การปฏิบัติตาม DL/T911-2004: การปฏิบัติตามมาตรฐานอุตสาหกรรมไฟฟ้าอย่างเต็มที่ ทำให้ผลการทดสอบโรงงานได้รับการยอมรับจากลูกค้าผู้ให้บริการ ผู้ตรวจสอบบุคคลที่สาม และหน่วยงานกำกับดูแล

ข้อมูลจำเพาะทางเทคนิค

ช่วงความถี่กวาด	100Hz – 2MHz
ช่วงการวัดแอมพลิจูด	-100dB – 20dB
ความแม่นยำความถี่สแกน	0.005%
อิมพีแดนซ์เอาต์พุตสัญญาณ	50Ω
อิมพีแดนซ์อินพุตสัญญาณ	1MΩ
แอมพลิจูดเอาต์พุตสัญญาณ	±10V Peak (ปรับได้ด้วยซอฟต์แวร์)
การสุ่มตัวอย่าง A/D	สองช่องสัญญาณ 16 บิตความเร็วสูง
ความเร็วในการทดสอบ	1–2 นาทีต่อขดลวดเฟส
การสื่อสาร	USB + บลูทูธเสริม
ขนาด	310 × 400 × 330 มม. (กล่องอลูมิเนียม)
มาตรฐานการปฏิบัติตาม	DL/T911-2004

คำถามที่พบบ่อย

คำถามที่ 1: เหตุใดการสร้างลายนิ้วมือฐานข้อมูลโรงงานจึงมีความสำคัญต่อการจัดการวงจรชีวิตของหม้อแปลงไฟฟ้า?

ฐานข้อมูล FRA ของโรงงานเป็นชุดข้อมูลอ้างอิงที่สำคัญที่สุดสำหรับอายุการใช้งานทั้งหมดของหม้อแปลงไฟฟ้า หากไม่มีสิ่งนี้ ช่างเทคนิคภาคสนามที่เปรียบเทียบการวัด FRA หลังเกิดเหตุการณ์หรือหลังการบำรุงรักษา จะไม่มีลายเซ็น "ตามที่ผลิต" ที่เชื่อถือได้เพื่อใช้อ้างอิง — ทำให้ต้องพึ่งพาการเปรียบเทียบกับหน่วยที่เหมือนกันซึ่งอาจปกปิดการเสื่อมสภาพที่ค่อยเป็นค่อยไปซึ่งใช้ร่วมกันในทุกหน่วย XHBX1501 สร้างลายนิ้วมือมาตรฐานนี้ ณ จุดผลิต เมื่อทราบว่ารูปทรงเรขาคณิตของขดลวดถูกต้อง ให้การอ้างอิงที่ไม่อาจปฏิเสธได้สำหรับการเคลมประกัน การตรวจสอบหลังการขนส่ง และการเปรียบเทียบการวินิจฉัยในอนาคตเป็นเวลาหลายทศวรรษ นี่เป็นข้อกำหนดมาตรฐานในข้อกำหนดการจัดซื้อของผู้ให้บริการหลายรายสำหรับหม้อแปลงไฟฟ้าที่สูงกว่า 110kV

คำถามที่ 2: เวิร์กโฟลว์การทดสอบโรงงานจะรวมเข้ากับกระบวนการ QA การผลิตที่มีอยู่ได้อย่างไร?

XHBX1501 ได้รับการออกแบบมาเพื่อการรวมเข้ากับกระบวนการทดสอบการผลิตหม้อแปลงไฟฟ้าได้อย่างราบรื่น ด้วยความเร็วในการทดสอบต่อเฟส 1–2 นาที การวัดฐานข้อมูลสามเฟสที่สมบูรณ์จะเพิ่มเวลาเพียงเล็กน้อยให้กับลำดับการทดสอบโรงงานที่มีอยู่ ฟังก์ชันการสร้างรายงาน Word อัตโนมัติจะสร้างเอกสารที่จัดรูปแบบซึ่งประกอบด้วยเส้นโค้งการตอบสนองความถี่ทั้งหมด ข้อมูลการเปรียบเทียบเฟส และข้อสรุปผ่าน/ไม่ผ่าน — สามารถแนบได้โดยตรงกับชุดเอกสารการทดสอบการยอมรับโรงงาน (FAT) ของหม้อแปลงไฟฟ้า การเชื่อมต่อ USB และบลูทูธเสริมช่วยให้สามารถถ่ายโอนข้อมูลไปยังฐานข้อมูล QA ของโรงงานและที่เก็บข้อมูลสำหรับลูกค้าได้โดยไม่ต้องมีการถอดความด้วยตนเอง

คำถามที่ 3: ข้อบกพร่องของขดลวดประเภทใดบ้างที่สามารถตรวจจับได้ระหว่างการทดสอบการผลิต?

XHBX1501 ระบุความผิดปกติของขดลวดหลักสี่ประเภทระหว่างการผลิต: (1) การบิดและการโป่งของขดลวด — การเสียรูปตามแนวรัศมีจากการยึดขดลวดที่ไม่สม่ำเสมอหรือปัญหาแรงตึงในการพันขดลวด (2) การเคลื่อนและการเอียงของขดลวด — การวางแนวแกนที่ผิดพลาดซึ่งสามารถตรวจจับได้ก่อนที่หม้อแปลงไฟฟ้าจะออกจากโรงงาน (3) การเสียรูปจากการลัดวงจรระหว่างรอบ — หลักฐานความเสียหายของฉนวนระหว่างการประกอบ และ (4) ข้อผิดพลาดการสัมผัสระหว่างเฟส การตรวจจับข้อบกพร่องเหล่านี้ในโรงงานช่วยป้องกันความล้มเหลวภาคสนามที่มีค่าใช้จ่ายสูงและการเคลมประกัน ในขณะที่เทคโนโลยีการกวาดความถี่ DDS ที่แม่นยำช่วยให้มั่นใจได้ว่าแม้แต่ความผิดปกติเล็กน้อยก็ถูกบันทึกไว้ในลายนิ้วมือฐานข้อมูล

คำถามที่ 4: ควรโอนข้อมูลฐานข้อมูลโรงงานไปยังลูกค้าปลายทางอย่างไร?

XHBX1501 รองรับวิธีการส่งมอบข้อมูลหลายวิธี: (1) การสร้างเอกสาร Word อัตโนมัติ — รายงานที่จัดรูปแบบพร้อมสำหรับการรวมในชุดเอกสาร FAT (2) การส่งออกที่เก็บข้อมูลมวลชน USB — ไฟล์ข้อมูลดิบที่เข้ากันได้กับซอฟต์แวร์วิเคราะห์ที่จัดหาให้ลูกค้า (3) การเชื่อมต่อ PC โดยตรงผ่าน USB เพื่อรวมเข้ากับระบบการจัดการ QA ของโรงงาน เราขอแนะนำให้จัดหาทั้งรายงาน PDF/Word ที่จัดรูปแบบให้ลูกค้าเพื่อใช้อ้างอิงทันทีและไฟล์ข้อมูลดิบสำหรับการเปรียบเทียบตามยาวในอนาคตโดยใช้ซอฟต์แวร์วิเคราะห์ FRA ของตนเอง รูปแบบที่สอดคล้องกับ DL/T911-2004 ช่วยให้สามารถทำงานร่วมกับแพลตฟอร์มการวินิจฉัยของผู้ให้บริการมาตรฐานได้

คำถามที่ 5: ลายนิ้วมือฐานข้อมูลสามารถยืนยันความสมบูรณ์ของขดลวดหลังจากการขนส่งไปยังไซต์ติดตั้งได้หรือไม่?

แน่นอน — และนี่คือหนึ่งในการใช้งานที่มีคุณค่าที่สุดของฐานข้อมูลโรงงาน หลังจากที่หม้อแปลงไฟฟ้าถูกขนส่งไปยังไซต์ติดตั้ง การวัด FRA อย่างรวดเร็วโดยใช้อุปกรณ์ที่เข้ากันได้ใดๆ สามารถนำมาเปรียบเทียบกับฐานข้อมูลโรงงานเพื่อยืนยันว่าไม่มีการเสียรูปของขดลวดเกิดขึ้นระหว่างการขนส่งและการจัดการ ฟังก์ชันการเปรียบเทียบตามยาวจะซ้อนทับการวัด ณ สถานที่โดยตรงบนเส้นโค้งอ้างอิงของโรงงาน โดยเน้นความเบี่ยงเบนใดๆ ทันที สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับหม้อแปลงไฟฟ้ากำลังขนาดใหญ่ที่ขนส่งในระยะทางไกลหรือภูมิประเทศที่ท้าทาย ซึ่งการเคลื่อนตัวของขดลวดที่เกิดจากการขนส่งเป็นโหมดความล้มเหลวที่ทราบกันดี การระบุความเสียหายดังกล่าว ก่อนการเริ่มใช้งาน สามารถป้องกันความล้มเหลวที่ร้ายแรงระหว่างการใช้งาน และแก้ไขการเคลมประกันการขนส่งได้อย่างมีประสิทธิภาพ
