รายละเอียดสินค้า:

Place of Origin:	Xi'an, Shaanxi, China
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE ISO
Model Number:	XHHV535-4T

ข้อมูลรายละเอียด

Place of Origin:

Xi'an, Shaanxi, China

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE ISO

Model Number:

XHHV535-4T

แสดง:

มิเตอร์แบบอนาล็อก

แรงดันขาออก:

0-35kV

ปลดประจำการ:

0-2450เจ

โหมดการทำงาน:

DC/วงจรเดี่ยว/วงจร

การรับประกัน:

เน้น:

High Light

เน้น:

เครื่องผลิตไฟฟ้าไฟฟ้า 35kV

2450J เครื่องชี้แจงความผิดพลาดของเคเบิล

เครื่องทดสอบ HV แบบ DC Single Cycle

Trading Information

Minimum Order Quantity:

1 unit

ราคา:

สามารถต่อรองได้

Packaging Details:

Wooden case

Delivery Time:

5-15 work days

Payment Terms:

T/T

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

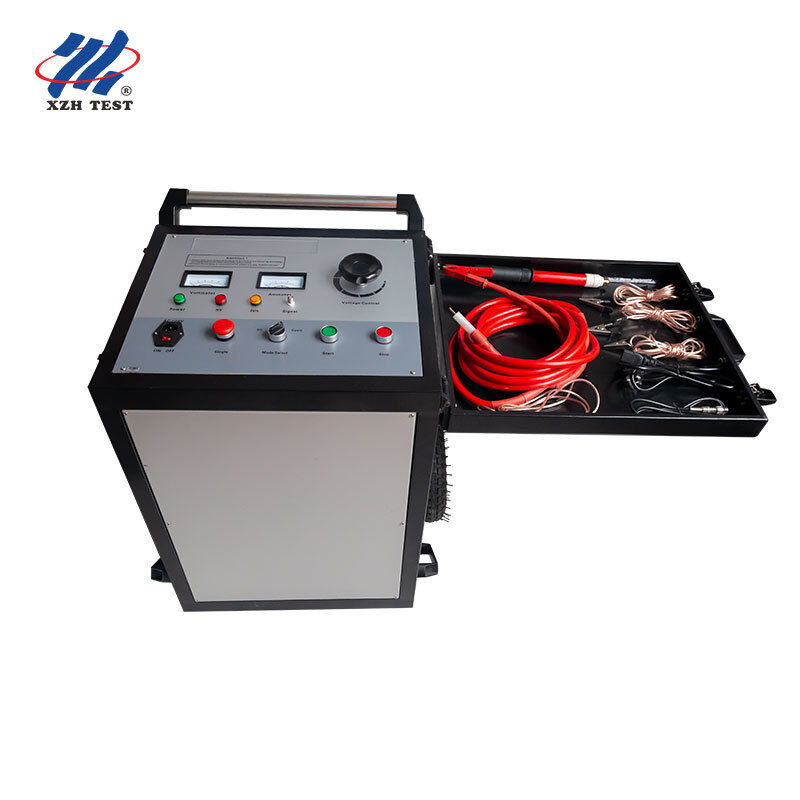

เครื่องกําเนิดไฟฟ้าไฟฟ้า 35kV รูปแบบ: XHHV535-4T 2450J การออกกําลังกาย 3 โหมดการทํางาน

ออกแบบสําหรับ:ทีมงานบํารุงรักษาเครือข่ายเคเบิล 35kV ผู้รับเหมาสถานที่ผิดพลาด ทีมงานทดสอบอุปกรณ์สาธารณะ

มูลค่าหลัก:เครื่องกําเนิดไฟฟ้ากระตุ้น 35kV ที่สร้างมาเพื่อการใช้งาน ไม่มีการปรับเปลี่ยนความกระตุ้นหลายแบบ ไม่มีการเสี่ยง 2450 จูลของพลังงานการปล่อยไฟฟ้าด้วย 3 รูปแบบการทํางานที่จะตรงกับกลยุทธ์การตั้งตําแหน่งผิดพลาดของคุณ.

ทําไมต้องใช้หน่วยไฟฟ้า 35kV

เครื่องกําเนิดแรงกระตุ้นหลายความดันเสียหายในแต่ละขั้นตอนความดัน ราคาตัวประกอบความแข็ง, เวลาการปล่อย, และการกระจายพลังงานถูกเฉลี่ยในช่วงต่างๆXHHV535-4T กําจัดข้อเสี่ยงนี้โดยมอบระยะพลังงานทั้งหมดและ 4μF capacitor ให้กับ 35kVผลลัพธ์คือ 2450 จูลของพลังงานการปล่อยที่สะอาดและถูกควบคุม ปรับปรุงให้ดีที่สุดสําหรับเครือข่ายเคเบิลความดันเฉลี่ยจาก 33kV ถึง 35kV

สําหรับบริษัทอุปกรณ์สาธารณูปโภคและผู้รับเหมาที่ใช้สายไฟฟ้าประกอบด้วยสายไฟฟ้ากระจายไฟฟ้าและสายไฟฟ้าส่วนย่อย 35kV หน่วยพิเศษหมายถึงไม่มีความผิดพลาดในการเลือกความดันไม่มีการกระตุ้นโดยบังเอิญในระยะที่ผิด, และลักษณะการกระชับกระชับที่สม่ําเสมอ ผ่านทุกเหตุการณ์สถานที่ผิดพลาด

3 รูปแบบการทํางาน 1 เครื่องมือ กลยุทธ์ความผิดพลาด

DC ทน การออกไฟฟ้าแบบต่อเนื่องแบบ DC สําหรับสายไฟฟ้าทนต่อการทดสอบความกระชับกําลังตามมาตรฐาน IEC กําหนดความกระชับกําลังเป้าหมาย รอระยะเวลาที่กําหนด และตรวจสอบความสมบูรณ์แบบของอุปกรณ์กันไฟฟ้า

พลัสเดียว ผู้นําควบคุมกระแสการปล่อยไฟด้วยมือ เหมาะสําหรับการตรวจสอบเสียงที่จุดผิดพลาดหรือเมื่อประสานงานกับลูกเรือที่ปลายทาง

รถจักรยาน ~ 5s ระยะเวลาอัตโนมัติการปล่อยเวลา. รูปแบบมาตรฐานสําหรับการชี้แจงเสียง-แม่เหล็ก

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ระยะความดันออก	035 kV DC ปรับต่อเนื่อง
เครื่องปรับความแรงภายใน	4 μF (มอบให้กับช่วง 35kV)
พลังงานการปล่อยสูงสุด	2,450 J (ที่ 35kV / 4μF)
ราคาพลังงานแรงกระตุ้น	2 kVA
ความแม่นยําในการวัด HV	2เครื่องแยกระดับความแรงกดดัน.5 ระดับ, เครื่องวัดแบบแอนาล็อกแบบคู่ (kV + mA)
รูปแบบการทํางาน	DC ทน · กระแทกเพียงครั้งเดียว (มือ) · วงจรอัตโนมัติ (ระยะเวลา ~ 5s)
ระบบความปลอดภัย	การล็อคการเริ่มต้นในตําแหน่งศูนย์ การปล่อยตัวตัวประปาอัตโนมัติเมื่อหยุด การป้องกันการกระแสไฟฟ้าเกินความแรง
หน้าที่เพิ่มเติม	โมดูลการเก็บตัวอย่างรูปคลื่นความผิดพลาดเคเบิลที่บูรณาการ (ออกแบบ Q9 สําหรับตัวตรวจหา TDR) สภาพทดสอบความแรงดันแบบ DC
ขนาด	การออกแบบที่ติดตั้งบนรถขนส่งที่มีกลมและมือขนส่งรวม
น้ําหนัก	~ 119 kg
พลังงาน	AC 220V ± 10%, 50Hz ± 2Hz (ความถี่อื่น ๆ สามารถปรับแต่งได้)
อุณหภูมิการทํางาน	-20°C ถึง +50°C
การแสดง	เครื่องวัดแบบแอนาล็อกแบบคู่ วาลท์เมตร + แอมเปอร์เมตร
แบรนด์ / สาเหตุ	XZH TEST / ซีอาน, ชานซี, จีน
การรับรอง	CE, ISO

2450J vs เครื่องผลิตไฟฟ้าหลายความดันแบบทั่วไป:ในระดับ 35kV กับ 4μF เครื่อง XHHV535-4T ผลิตพลังงานการปล่อยไฟได้มากถึง 20% กว่าหน่วยมูลติวอลเตจในระดับที่เทียบได้ This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.

ผังควบคุม ผังควบคุม ผังควบคุม ผังควบคุม

การวางแผนการควบคุมของ XHHV535-4T ติดตามลําดับการทํางานที่ตกลงจากซ้ายไปขวา, ลดเวลาการฝึกและลดความผิดพลาดของผู้ใช้งานในสภาพสนาม:

เครื่องควบคุม / ตัวชี้วัด	หน้าที่
แอมเมตร / วอลท์เมตร	เครื่องวัดแบบแอนาล็อกแบบสองแบบ 2.5-เกรด ราคาแอมเมตรซ้ายแสดงกระแสไฟฟ้าด้านความดันต่ํา วอลท์เมตรขวาแสดงผลิต HV ในเวลาจริงใน kV
ตัวชี้วัด 0 (สีเหลือง)	ไฟส่องเมื่อปุ่มควบคุมความแรงดันอยู่ในตําแหน่ง 0 ผุ่มเริ่มต้นมีประสิทธิภาพเมื่อตัวชี้วัดนี้ถูกจุด
ตัวชี้ HV (สีแดง)	ไฟไฟเมื่อไฟออกแรงดันสูงใช้งาน เป็นสัญญาณเตือนทางสายตาให้กับบุคลากรทั้งหมดในพื้นที่ทดสอบ
ตัวชี้พลังงาน (สีเขียว)	ยืนยันการเข้า AC 220V มีอยู่หลังจากที่สวิทช์พลังงานหลักถูกเปิด
ตัวเลือกโหมด	เครื่องสลับหมุนสามตําแหน่ง: DC ทน · แรงกระแทกเดียว · วงจรอัตโนมัติ
ปุ่มเริ่มต้น	ทําให้การออก HV มีประสิทธิภาพเพียงในตําแหน่งศูนย์ (ศูนย์-เริ่มต้น interlock)
ปุ่มหยุด	ตัดการออกของ HV ทันที, ดรัปการเริ่มต้นเรลเล่และกระตุ้นอัตโนมัติ capacitor การปล่อย
ปุ่มควบคุมแรงดัน	ปรับต่อเนื่องจาก 0 ถึง 35kV หมุนตามทิศทางนาฬิกาเพิ่มผลิต

สถาปัตยกรรมระบบบูรณาการ

แหล่งความดันสูงแบบ DC:เครื่องแปลงและเครื่องปรับระดับ step-up ที่ติดในเครื่องผลิตผลิตไฟฟ้า DC ที่สะอาดจาก 0 ถึง 35kV โดยไม่ต้องใช้ไฟฟ้า HV ทางนอก
เครื่องประปาเก็บพลังงาน:เครื่องประกอบความเข้มข้น 4μF ที่สอดคล้องกับระดับการออก 35kV เพื่อความหนาแน่นของพลังงานและเวลาการปล่อยที่เหมาะสม
การประกอบลูกกลมการปล่อย:ช่องว่างการปล่อยของเครื่องจักรแม่นยํา ภายในห้องปกปิด, สร้างลักษณะการกระตุ้นที่ควบคุมและซ้ําได้สําหรับแต่ละวงจรการปล่อย
วงจรการปล่อยอัตโนมัติ:ในคําสั่งหยุดหรือการสูญเสียพลังงาน เครื่องประกอบไฟภายในถูกปล่อยโดยอัตโนมัติผ่านตัวต่อต้านการหลั่งเลือดความปลอดภัย วอลท์เมตรลดลงเป็นศูนย์ ยืนยันสถานะปลอดภัยก่อนการตัดสาย

กระบวนการทํางานตําแหน่งความผิดปกติแบบมาตรฐานกับ XHHV535-4T

พรีโลเคท:ติดตั้งเครื่องหาความผิดพลาด TDR (XZH TEST 502 ซีรีส์) เพื่อระบุระยะทางความผิดพลาดประมาณโมดูลการเก็บตัวอย่างรูปคลื่นภายใน 4T ให้สัญญาณ Q9 ที่สะอาดสําหรับการสอดคล้อง TDR
กําหนดโหมด:เลือกโหมด Auto Cycle สําหรับการกําหนดตําแหน่งด้วยเสียง-แม่เหล็ก หรือ DC Resist สําหรับการตรวจสอบการแยกก่อนการซ่อม
การตรวจสอบศูนย์และการเริ่มต้น:ยืนยันชี้วัดศูนย์สีเหลืองถูกจุด, กด Start, จากนั้นเพิ่มแรงดันที่ระดับการกระตุ้นเป้าหมายผ่านกดควบคุมแรงดัน
สถานที่:ในโหมด Auto Cycle, 4T ส่ง 2450J การปล่อยทุก ~ 5 วินาที.ใช้ตัวชี้แจงเสียง-แม่เหล็ก (XHDD503) ตลอดส่วนสายไฟฟ้าที่ตั้งไว้ก่อน เพื่อจับเสียงการปล่อยและสัญญาณแม่เหล็กไฟฟ้า, ลดความต้องการการค้นหาไปยังตําแหน่งที่ผิดพลาด
หยุดและปล่อย:กด Stop 4T ตัดการออกของ HV และปล่อยตัวในภายในโดยอัตโนมัติ

ระบบป้องกันความปลอดภัย วงจรไฟฟ้า 35kV

35kV เป็นระดับความกระชับกําลังที่ก่อให้เกิดความตาย ̇ มีเพียงช่างความกระชับกําลังสูงที่มีคุณสมบัติเท่านั้นที่สามารถใช้อุปกรณ์นี้
ตัวชี้วัดศูนย์สีเหลืองต้องส่องก่อนกด Start ✅ นี่คือการล็อคความปลอดภัยที่บังคับ
อย่าสัมผัสสายไฟออก, ไม้ปล่อยไฟ, หรือการเชื่อมต่อ HV ใด ๆ ในขณะที่ตัวชี้วัด HV สีแดงถูกจุด
กด Stop ทันที หากพบค่าวัดที่ผิดปกติ เสียงโค้ง หรือกลิ่นเผาไหม้
ตรวจสอบเสมอวอลท์เมตรกลับไปที่ศูนย์และการปล่อยอัตโนมัติเสร็จก่อนที่จะเข้าใกล้พื้นที่ทดสอบหรือตัดสายไฟฟ้า
เชื่อมต่อปลายทางพื้นดินของหน่วยกับเครือกดินสถานี ก่อนการใช้พลังงาน

เกี่ยวกับ XZH TEST:XZH TEST ออกแบบและผลิตอุปกรณ์การตรวจสอบความผิดพลาดสายเคเบิลและความดันสูงเป็นมืออาชีพ ผลิตภัณฑ์ทั้งหมดตอบสนองมาตรฐานความปลอดภัย IEC 61010-1 ด้วยการรับรอง CE และ ISOการรับประกัน 1 ปี พร้อมการสนับสนุนทางเทคนิคตลอดชีวิตติดต่อเราสําหรับราคาปริมาณ การแสดงในสถานที่ และการปรึกษาทางเทคนิค

❑ คําถามที่พบบ่อย

คําถาม: เครื่องผลิตกระแสไฟฟ้าความดันสูงทํางานอย่างไรในการตรวจสอบความผิดพลาดของเคเบิล?

เครื่องกําเนิดกระแสไฟฟ้าส่งแรงแรงสูงเข้าไปในสายไฟที่ผิดปกติ สร้างวงจรไฟฟ้าสูงที่ควบคุมได้ที่จุดผิดปกติกระบวนการนี้ผลิตสัญญาณเสียง (เสียงกระแทกเสียงดังที่สามารถตรวจจับได้ด้วยไมโครโฟนที่อยู่บนพื้น) และกระแทกไฟฟ้าแม่เหล็ก (สามารถตรวจจับได้ด้วยเครื่องรับแบบส่งผล)โดยการรวมเวลาการมาถึงสัญญาณเสียงและไฟฟ้าแม่เหล็ก ผู้ประกอบการสามารถระบุตําแหน่งความผิดพลาดได้อย่างแม่นยํา ด้วยเทคนิคที่รู้จักกันในชื่อการสลับเสียงกับแม่เหล็ก

คําถาม: ระยะความกระชับกําลังใดที่ผมควรเลือกสําหรับชนิดสายไฟฟ้าที่แตกต่างกัน

การคัดเลือกความดันใช้ความดันการทํางานที่ระบุของสายไฟฟ้าเป็นแนวทางทั่วไป สําหรับสายไฟฟ้าความดันต่ํา (สูงสุด 1kV) ใช้ช่วง 8kV หรือ 12kV สําหรับสายไฟฟ้ากระจายความดันกลาง (6-15kV)ระยะ 16 kV เหมาะสมสําหรับสายส่งความดันสูง (35 kV ขึ้นไป) ใช้ช่วง 32 kVตรวจสอบความตึงเครียดในการทดสอบสูงสุดของผู้ผลิตสายไฟฟ้าเสมอ และให้แน่ใจว่าการอนุญาตความปลอดภัยทั้งหมดถูกรักษาในระหว่างการทํางานความตึงเครียดสูง.

Q: การป้องกันความปลอดภัยใด ๆ ต้องปฏิบัติตามระหว่างการทํางานของเครื่องผลิตแรงกระตุ้น?

การทดสอบเครื่องกําเนิดไฟฟ้าแรงสูงต้องใช้โปรโตคอลความปลอดภัยอย่างเข้มงวด ตรวจสอบเสมอว่าสายไฟฟ้าถูกตัดพลังงานและแยกจากแหล่งพลังงานทั้งหมด ก่อนการเชื่อมต่อกําหนดขอบเขตความปลอดภัยอย่างน้อย 5 เมตรรอบโซนทดสอบด้วยป้ายเตือน. บุคลากรทุกคนต้องสวม PPE ที่เหมาะสม รวมถึงเสื้อผ้าแบบกระดูกโค้ง, ถุงมือกันระบายไฟฟ้า HV, และรองเท้ารองเท้าดียิเลคทริกหยุดฉุกเฉิน, และเครียดศูนย์ล็อค ให้ชั้นการป้องกันเพิ่มเติม แต่ไม่ควรแทนการปฏิบัติการความปลอดภัยที่เหมาะสม

Q: ข้อดีของหลายระดับพลังงาน (Joule) ในหน่วยนี้คืออะไร?

ระดับพลังงานที่แตกต่างกันใช้ในวัตถุประกอบการวินิจฉัยที่แตกต่างกัน864J1024J) เหมาะสําหรับการยืนยันความผิดพลาดเบื้องต้นและการตั้งตําแหน่งความผิดพลาดความต้านทานสูง. พลังงานกลาง (1225J?? 2048J) ให้ความเข้มข้นสัญญาณเสียงที่ดีที่สุดสําหรับการระบุความผิดพลาดส่วนใหญ่ของประจําการ พลังงานสูง (2450J +) ถือไว้สําหรับสายไฟยาวมาก, สถิติการฝังลึกหรือความผิดปกติที่มีความขัดขวางสูงที่ต้องการการผลิตวงศ์ที่แข็งแกร่งกว่าเพื่อผลิตลายมือเสียงที่สามารถตรวจสอบได้การเลือก 3 ระดับ ทําให้ผู้ประกอบการสามารถให้ผลิตพลังงานตรงกับสภาพในสนาม

Q: การรับประกันและการสนับสนุนใดที่รวมไปกับเครื่องกําเนิดแรงกระตุ้นนี้?

การรับประกันมาตรฐาน 12 เดือนต่อความบกพร่องทางการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดชีวิต มีการรับรอง CE และ ISO 9001:2015 ทุกหน่วยมีเครื่องผลิตแรงกระตุ้น, สายไฟออก HV, สายไฟฟ้าพื้นดินสายดึง, คู่มือการใช้งาน, และการแก้ไขการขนส่งป้องกัน. การติดตั้งในสถานที่, การใช้งาน, และการฝึกความปลอดภัยผู้ใช้บริการมีให้เลือกตามคําขอ.และไดโอเดส HV ถูกจัดเก็บไว้เพื่อเปลี่ยนเร็ว.
