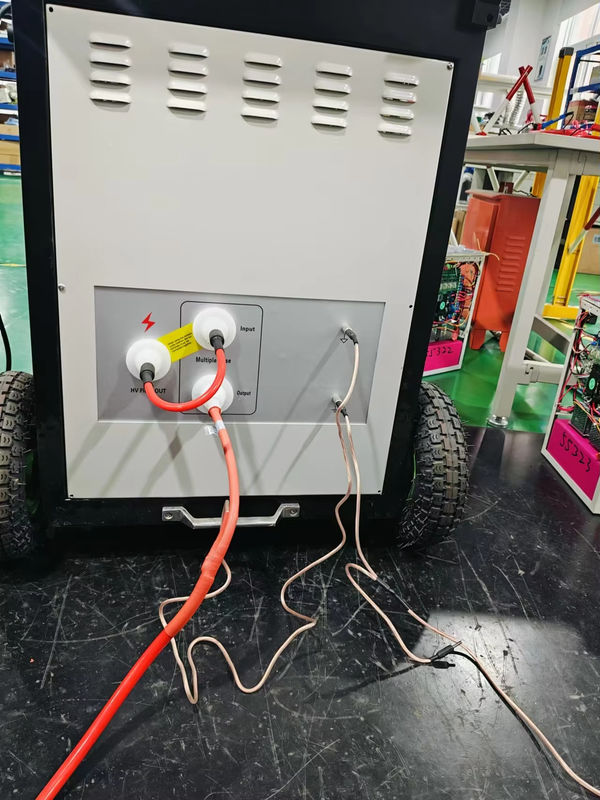

32kV 1024J ระบบการตั้งตําแหน่งความผิดพลาดของสายไฟฟ้าพกพา

Name: 32kV 1024J ระบบการตั้งตําแหน่งความผิดพลาดของสายไฟฟ้าพกพา
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE ISO
หมายเลขรุ่น:	XHHV535-2TSB+XHDD503E

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE ISO

หมายเลขรุ่น:

XHHV535-2TSB+XHDD503E

เน้น:

High Light

เน้น:

เครื่องตรวจสอบความผิดพลาดสายไฟฟ้าพกพา 32kV

1024J เครื่องค้นหาความผิดพลาดพลังงานการปล่อย

ระบบการตั้งตําแหน่งความผิดพลาดสายเคเบิลแบบพกพาพร้อมการรับประกัน

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 ชุด

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทําการ

เงื่อนไขการชำระเงิน:

T/T

คําอธิบายสินค้า

ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิล ARC พลังงาน 1024J 32kV และต่ำกว่า

XHHV535-2TSBระบบระบุตำแหน่งความผิดพลาดของสายเคเบิลตรวจจับความผิดพลาดของฉนวนหลักในสายเคเบิลไฟฟ้าที่พิกัด 35kV และต่ำกว่า พร้อมทั้งวัดความยาวสายเคเบิลได้อย่างแม่นยำ ระบบที่ครอบคลุมนี้รวมเครื่องทดสอบความผิดพลาดของสายเคเบิลเข้ากับเครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูงเพื่อการตรวจจับความผิดพลาดที่เชื่อถือได้

ภาพรวมของระบบ

เครื่องทดสอบความผิดพลาดของสายเคเบิลมีอินเทอร์เฟซซอฟต์แวร์ที่ใช้งานง่ายพร้อมการทำงานด้วยระบบสัมผัส ควบคุมโดยไมโครคอมพิวเตอร์ชิปตัวเดียว แบตเตอรี่ลิเธียมไอออนความจุสูงในตัวช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรและเชื่อถือได้ พร้อมระบบจ่ายไฟอิสระที่ป้องกันการรบกวนระหว่างการปล่อยกระแสไฟ

ระบบทดสอบขั้นสูงนี้ระบุความผิดพลาดของสายเคเบิลต่างๆ ได้อย่างมีประสิทธิภาพ รวมถึง:

ความผิดพลาดแบบความต้านทานต่ำ ไฟฟ้าลัดวงจร และวงจรเปิด
ความผิดพลาดของสายไฟขาดในสายเคเบิลไฟฟ้าของวัสดุต่างๆ
การรั่วไหลความต้านทานสูงและความผิดพลาดของแฟลชโอเวอร์
ความผิดพลาดในสายเคเบิลโคแอกเซียลความถี่สูง สายไฟถนน และสายไฟใต้ดิน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
แรงดันไฟฟ้า HV กระแสไฟกระชาก	0-8kV/16kV/32kV
กระแสไฟด้านแรงดันไฟฟ้าสูง	0-60mA
ตัวเก็บประจุภายใน	2μF/32kV, 8μF/16kV, 32μF/8kV
เวลาไฟกระชาก	ไฟกระชากอัตโนมัติ ~7 วินาที หรือควบคุมด้วยตนเอง
พลังงานไฟกระชาก	1024J
กำลังไฟกระชาก	2KVA
น้ำหนัก	≤120kg
แหล่งจ่ายไฟ	AC220V±15%, 50Hz±2Hz

พารามิเตอร์ตัวระบุตำแหน่งความผิดพลาดของสายเคเบิล

ความถี่ในการสุ่มตัวอย่าง: 1MHz~400MHz
แอมพลิจูดพัลส์แรงดันไฟฟ้าต่ำ: 300V±15%
ช่วงการวัดระยะทาง: ≥120km
ช่วงการทดสอบ: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
ความกว้างของพัลส์: 0.15μS ถึง 10μS (8 ช่วงที่เลือกได้)
ความละเอียดขั้นต่ำ: 0.07m
พื้นที่บอดทดสอบ: ≤10m
ข้อผิดพลาดในการวัด: ≤±(0.5%×L+1m) โดยที่ L คือความยาวสายเคเบิล
พลังงาน: แบตเตอรี่ลิเธียม 10.4AH ในตัว (ใช้งาน 5 ชั่วโมง, เวลาชาร์จ 2 ชั่วโมง)

XHDD503E Cable Fault Pinpointer

Pinpointer XHDD503E ใช้เทคโนโลยีการซิงโครไนซ์ด้วยคลื่นเสียง-แม่เหล็กเพื่อระบุตำแหน่งความผิดพลาดของสายเคเบิลอย่างแม่นยำ เมื่อรวมกับเครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง จะตรวจจับปรากฏการณ์การปล่อยแฟลชผ่านคลื่นการสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้า ประมวลผลข้อมูลนี้เพื่อแสดงผลการอ่านระยะทางภาพและสัญญาณเสียงสำหรับการระบุตำแหน่งความผิดพลาดที่แม่นยำ

เครื่องมืออเนกประสงค์นี้จัดการกับความผิดพลาดของสายเคเบิลต่างๆ รวมถึง:

ความผิดพลาดแบบความต้านทานต่ำ ไฟฟ้าลัดวงจร และวงจรเปิด
ความผิดพลาดของสายไฟขาดในสายเคเบิลที่มีระดับแรงดันไฟฟ้าและวัสดุต่างๆ
การรั่วไหลและความผิดพลาดของแฟลชโอเวอร์ความต้านทานสูง

ข้อมูลจำเพาะทางเทคนิคของ Pinpointer

แบนด์วิดท์ช่องเสียง: All-pass (100Hz-1600Hz), Low pass (100Hz-300Hz), High pass (160Hz-1600Hz), Band pass (200Hz-600Hz)
การปรับช่องสัญญาณ: 8 ระดับสำหรับเสียง แม่เหล็ก และแรงดันไฟฟ้า
เอาต์พุตเสียง: เกน 16 ระดับ (0-112dB), อิมพีแดนซ์ 350Ω
ช่วงการตรวจจับ: 0.00-99.99ms, 75mV-75V
ความแม่นยำในการตรวจจับ: การวางตำแหน่ง ≤0.1m; แรงดันไฟฟ้าขั้น ≤0.5m; เส้นทาง ≤0.5m
พลังงาน: แบตเตอรี่ลิเธียม 4×18650 (ใช้งาน 8+ ชั่วโมง)
สภาพการทำงาน: -25°C ถึง 65°C; ≤90% ความชื้น
ขนาด: 428L×350W×230H (มม.)
น้ำหนัก: 7kg

แท็ก:

เครื่องระบุตำแหน่งข้อบกพร่องของสายเคเบิลพร้อมเครื่องกำเนิดไฟฟ้าปล่อยกระแสไฟฟ้าสำหรับการตรวจจับแฟลชโอเวอร์ทางอิเล็กทรอนิกส์และการระบุตำแหน่งที่แม่นยำ
