เครื่องมือระบุสายเคเบิลอัจฉริยะแบบมัลติฟังก์ชัน

คําอธิบายสินค้า

1สภาพพื้นฐานและสภาพการทํางาน

2รายละเอียดของเครื่องส่ง

อุปกรณ์ระบุเคเบิลสด 505DS หรือยังเรียกว่า อุปกรณ์ระบุเคเบิล, อุปกรณ์ระบุเคเบิลหลายฟังก์ชัน และ อุปกรณ์ระบุเคเบิลที่ฉลาดได้ถูกออกแบบให้กับวิศวกรสายไฟฟ้าและคนทํางานสายไฟฟ้า เพื่อแก้ปัญหาทางเทคนิคของการระบุสายไฟฟ้าผู้ใช้สามารถระบุเคเบิลเป้าหมายอย่างแม่นยําหนึ่งจากเคเบิลหลายตัวผ่านเครื่องมือเพื่อหลีกเลี่ยงการเจาะเคเบิลไฟฟ้าโดยบังเอิญและเกิดอุบัติเหตุที่ร้ายแรงการระบุสายไฟฟ้าเริ่มต้นจากการทํางานที่ปลายทั้งสองของสายไฟฟ้า. การนับสองครั้งในทั้งสองปลายของสายไฟต้องได้รับการรับรองให้แม่นยํา อุปกรณ์นี้ถูกออกแบบด้วยเทคโนโลยี PSK ร่วมกับอัลกอริทึมที่แม่นยําไม่ว่าความทรงจําของพนักงานในสถานที่นั้นจะน่าเชื่อถือแค่ไหนสินค้านี้ยังมีฟังก์ชันของการระบุสายไฟสด การระบุสายไฟฟ้าขาดไฟ การทดสอบปัจจุบัน ACการทดสอบแรงดันและความดันแลกเปลี่ยนมันประกอบด้วยตัวส่ง, เครื่องจับกระแสส่ง, เครื่องรับ, และ เครื่องจับกระแสรับที่ยืดหยุ่น

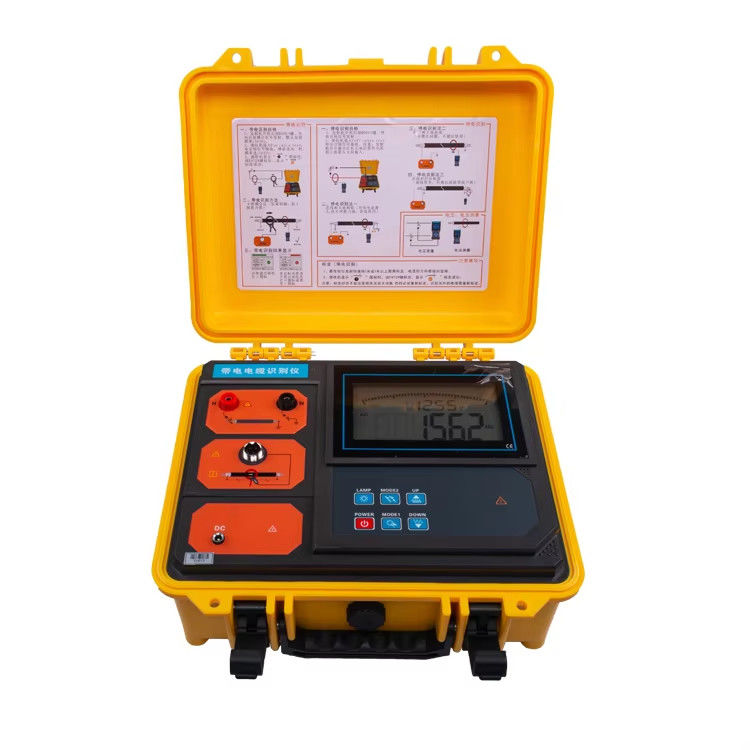

เครื่องส่ง:มันส่งสัญญาณไปยังสายเคเบิลเป้าหมาย ระหว่างการระบุสายไฟและสายไฟปิดและการป้องกันอัตโนมัติ. เครื่องส่งใช้การออกแบบกล่องเครื่องมือพิเศษที่บูรณาการ ใช้พลาสติกพอลิโพรพีเลนเป็นวัสดุพรู และเพิ่มเครื่องเติมสารประกอบใหม่สําหรับการพิมพ์ฉีดครั้งเดียวความแข็งแรง, ความแข็งแรง, ความทนทานต่อการสวมใส่, ความทนทานต่อความร้อน, และการประกอบความละเอียดไฟหลังสีขาว, และการแสดงสัญญาณการปล่อยไฟฟ้าแบบไดนามิก ซึ่งชัดเจนในภาพแรก

เครื่องปั่นส่ง:เมื่อสายไฟสดถูกระบุ, เครื่องกั้นส่งเชื่อมต่อสัญญาณจากเครื่องส่งไปยังสายเป้า. ขนาดปากคือ Φ120mm. เครื่องกั้นส่งมีทิศทาง.สัญญาณส่งไหลเข้าจากทิศทางที่แสดงโดยลูกศรบนกริมส่ง. ระหว่างการระบุตัวจริง: ใช้แคลปเปอร์ที่จะคู่ปรับกระแสกระแสผลิต, ออกสี่ความถี่: 625Hz, 1562Hz, 2500Hz, 10kHzคู่กับเคเบิลเป้าหมาย (เคเบิลเป้าหมายคือเคเบิลป้อมสามแกน) ผ่านตัวส่ง, และฉีดอัมพวาสประกอบในสายเคเบิลหลักสัญญาณปัจจุบัน,กระแสกระแทกผลิตสนามไฟฟ้าแม่เหล็กรอบเคเบิลเป้าหมายสําหรับตัวรับและคลับกระแสปรับปรับปรับปรับปรับปรับปรับปรับ; เนื่องจากกระแสกระแทกเป็นทิศทาง การตรวจจับก็เป็นทิศทางเช่นกัน

เมื่อการระบุความล้มเหลวไฟฟ้า:กระแสกระแสผลิตที่เชื่อมต่อโดยตรงถูกใช้ในการฉีดสัญญาณกระแสโค๊ดกระแสกระแสกระแสเข้าไปในแกนเคเบิลกระแสนี้สร้างสนามไฟฟ้าแม่เหล็กรอบเคเบิลเป้าหมายสําหรับตัวรับและคลับกระแสยืดหยุ่นที่จะตรวจจับ, พิสูจน์ และระบุ; เพราะกระแสมีทิศทาง ดังนั้นการตรวจจับก็มีทิศทางด้วย

ผู้รับ:มันเป็นอุปกรณ์มือถือ หน้าจอ LCD สี 3.5 นิ้ว มีไมโครโปรเซสเซอร์ความเร็วสูง รวมไปถึงอัลการิธึมที่แม่นยํา เพื่อระบุและแก้ไขรหัสสัญญาณของตัวส่งและมีฟังก์ชันการปรับกําลังสัญญาณเพื่อแสดงกําลังสัญญาณและผลการตรวจจับ. สวยงามและจุลินทรีย์; การแสดงภาพแบบไดนามิกของแท่งระดับสี, ชัดเจนในสายตา, การตรวจสอบการระบุสายเคเบิลที่ประสบความสําเร็จ, การตรวจสอบสายเคเบิลที่ไม่ใช่เป้าหมาย,สามารถระบุเคเบิลเป้าหมายได้อย่างรวดเร็วและอัตโนมัติในเวลาเดียวกัน ระยะความดันที่สามารถทดสอบได้คือ AC 0.00V ~ 600V (50Hz / 60Hz) ระยะกระแสไฟฟ้า AC ที่สามารถวัดได้คือ AC 0.00A ~ 5000A (50Hz / 60Hz) และความถี่ของกระแสไฟฟ้าที่สามารถวัดได้คือ 45Hz ~ 70Hz

เครื่องจับกระแสอ่อน:มันคือโค้ลร็อคเวลล์ ที่มีความสามารถในการติดตามอัตราแปร่งได้อย่างดีเยี่ยม สามารถระบุการเคลื่อนไหวของอัตราการเคลื่อนไหวที่เกิดจากตัวส่งได้อย่างรวดเร็วและเหมาะสําหรับสายไฟหนาหรือสายไฟที่มีรูปร่างไม่เรียบร้อย. กว้างภายในของปากประมาณ 200 มม และมันสามารถ clamp สายใยต่ํากว่า Φ200 มม โดยไม่ต้องตัดวงจรทดสอบ การวัดที่ไม่ติดต่อ, ปลอดภัยและรวดเร็ว

หมายเหตุพิเศษ:อุปกรณ์ระบุสายไฟฟ้านี้มีทั้งการระบุสายไฟสดและการระบุสายไฟฟ้าที่ล้มเหลวมันถูกห้ามอย่างเข้มงวดที่จะเชื่อมต่อกับสายไฟสด. การระบุสายไฟสดใช้ได้เฉพาะกับสายไฟป้อมกันสามแกน เมื่อระบุสายไฟส่งและสายไฟรับ ไม่สามารถผสมผสานกันและทิศทางของสัญญาณเข้าต้องสม่ําเสมอ.
