อุปกรณ์นี้ใช้วิธีการซิงโครไนซ์ด้วยคลื่นเสียงและแม่เหล็กไฟฟ้าเพื่อระบุตำแหน่งความผิดพลาดได้อย่างแม่นยำ เป็นวิธีการระบุตำแหน่งที่เป็นเอกลักษณ์และแม่นยำมาก หลักการทำงานอิงตามวิธีการระบุตำแหน่งด้วยเสียงแบบดั้งเดิมและเพิ่มการตรวจจับและการประยุกต์ใช้สัญญาณแม่เหล็กไฟฟ้า

เมื่อเครื่องกำเนิดไฟฟ้าแรงสูงทำการปล่อยประจุไฟฟ้ากระแทกบนสายเคเบิลที่มีข้อบกพร่อง เสียงที่เกิดจากการปล่อยประจุไฟฟ้า ณ จุดที่เกิดข้อผิดพลาดจะถูกส่งไปยังพื้นดิน สัญญาณเสียงถูกรับโดยโพรบที่มีความไวสูง หลังจากขยายสัญญาณแล้ว จะได้ยินเสียง "ป๊อป" เมื่อฟังด้วยหูฟัง

โพรบในตัวของโพรบรับสัญญาณสนามแม่เหล็กแบบเรียลไทม์ และใช้หลักการที่ว่าความเร็วในการแพร่กระจายของสนามแม่เหล็กสูงกว่าความเร็วในการแพร่กระจายของเสียงมาก เพื่อกำหนดระยะทางของจุดที่เกิดข้อผิดพลาดโดยการตรวจจับความแตกต่างของเวลาของสัญญาณแม่เหล็กไฟฟ้าและสัญญาณเสียง เลื่อนตำแหน่งเซ็นเซอร์ไปเรื่อยๆ เพื่อหาจุดที่มีความแตกต่างของเวลาเสียงและแม่เหล็กไฟฟ้าน้อยที่สุด จากนั้นตำแหน่งที่แน่นอนของจุดที่เกิดข้อผิดพลาดจะอยู่ด้านล่าง

เครื่องมือระบุตำแหน่งด้วยเสียงแบบดั้งเดิมโดยทั่วไปใช้เพียงหูฟังในการตรวจสอบ หรือเสริมด้วยการแกว่งของเข็มมิเตอร์เพื่อระบุเสียงปล่อยประจุไฟฟ้า ณ จุดที่เกิดข้อผิดพลาด เนื่องจากเสียงปล่อยประจุไฟฟ้าหายไปในทันทีและไม่แตกต่างจากเสียงรบกวนรอบข้างมากนัก จึงมักนำมาซึ่งความยากลำบากอย่างมากสำหรับผู้ปฏิบัติงานที่ไม่มีประสบการณ์มากนัก วิธีการซิงโครไนซ์ด้วยคลื่นเสียงและแม่เหล็กไฟฟ้าช่วยหลีกเลี่ยงปัญหาข้างต้นของวิธีการวัดด้วยเสียงแบบดั้งเดิมได้อย่างมีประสิทธิภาพ

แผนภาพบล็อกไดอะแกรมหลักการของเครื่องมือระบุตำแหน่งแบบซิงโครไนซ์ด้วยคลื่นเสียงและแม่เหล็กไฟฟ้า

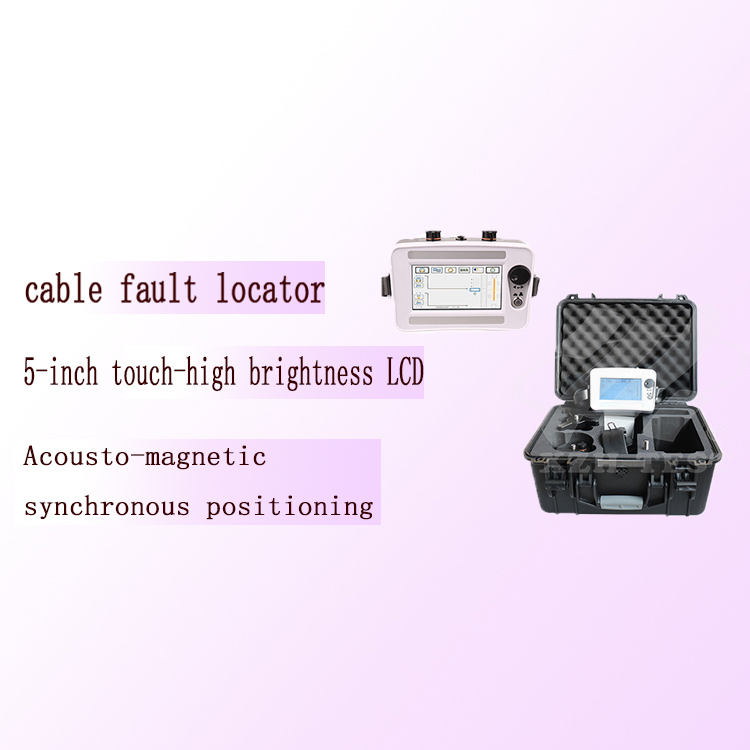

องค์ประกอบของเครื่องมือ

1. ตัวระบุตำแหน่งข้อผิดพลาดของสายเคเบิล: ระบุตำแหน่งจุดที่เกิดข้อผิดพลาดของสายเคเบิลภายในช่วงการวัดคร่าวๆ ได้อย่างแม่นยำ

2. โพรบ: รวมถึงโพรบ, โพรบ, ก้านเชื่อมต่อ , และสามขา , ซึ่งเชื่อมต่อกับช่องสัญญาณเข้าเพื่อรับสัญญาณ

3. สวมหูฟัง; เชื่อมต่อช่องสัญญาณเข้าของเครื่องมือระบุตำแหน่ง (การตอบสนองของสัญญาณเอาต์พุต)

4. สายสัญญาณ 7 แกน: สายเชื่อมต่อระหว่างเครื่องมือระบุตำแหน่งและโพรบ (เชื่อมต่อเครื่องมือระบุตำแหน่งและโพรบ)

5. เครื่องชาร์จ: เชื่อมต่อกับช่องเสียบชาร์จของเครื่องมือเพื่อทำการชาร์จ

6. ประแจดอกไม้เอนกประสงค์: ใช้สำหรับถอดและประกอบก้านเชื่อมต่อ

บริการหลังการขายและรายการบรรจุภัณฑ์

ภายในหนึ่งปีนับจากวันที่ซื้อ เครื่องมือจะได้รับการรับประกันฟรีสำหรับปัญหาด้านคุณภาพของผลิตภัณฑ์ และจะมีการให้บริการบำรุงรักษาและบริการด้านเทคนิคตลอดอายุการใช้งาน หากคุณพบว่าเครื่องมืออยู่ในสภาพผิดปกติหรือมีข้อบกพร่อง โปรดติดต่อเราเพื่อให้เราสามารถจัดเตรียมวิธีแก้ไขปัญหาที่สะดวกและมีประสิทธิภาพที่สุดสำหรับคุณ .
