| ได้รับการรับรอง: | CE, ISO |

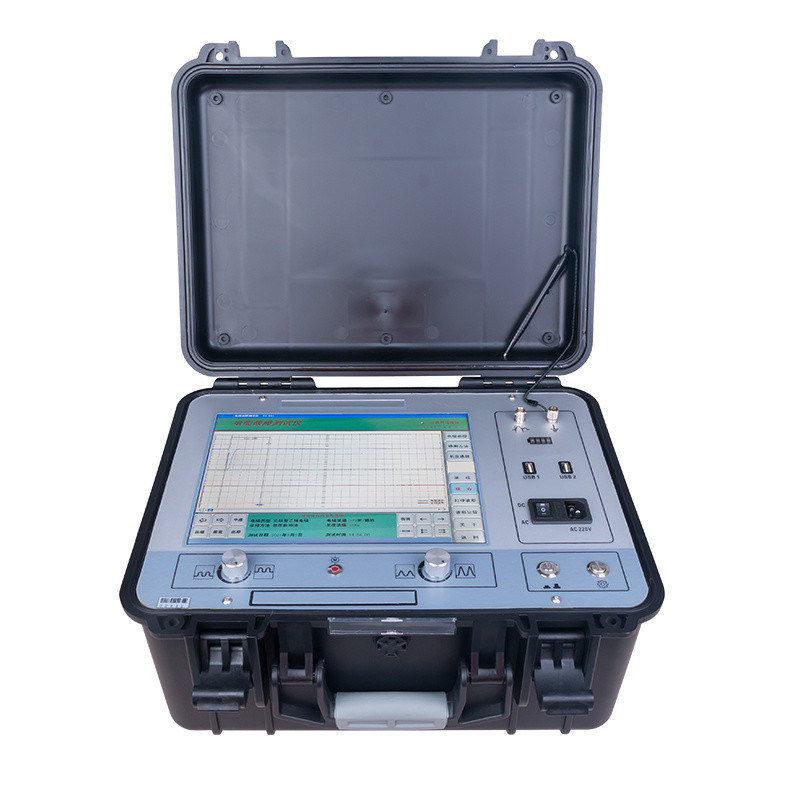

เครื่องหาตำแหน่งความผิดพลาดของสายเคเบิลใต้ดิน XHGG502 ใช้คอมพิวเตอร์แบบ all-in-one หน้าจอสัมผัสขนาด 12.1 นิ้วระดับอุตสาหกรรม และอินเทอร์เฟซซอฟต์แวร์การทำงานที่เรียบง่าย เพื่อให้การทดสอบการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์เป็นจริง ใช้ไอซีและอุปกรณ์ระดับอุตสาหกรรม แบตเตอรี่ลิเธียมไอออนความจุสูงในตัว มีเสถียรภาพและเชื่อถือได้ และใช้งานง่าย
เครื่องทดสอบความผิดพลาดของสายเคเบิลนี้เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะและระยะทางความผิดพลาดของสายไฟ เครื่องทดสอบความผิดพลาดของสายเคเบิลนี้ใช้การผสมผสานระหว่างเทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่และเทคโนโลยีคอมพิวเตอร์ เพื่อให้การกรองสัญญาณ การรับข้อมูล การประมวลผลข้อมูล การแสดงผลกราฟิก การวิเคราะห์กราฟิก เพื่อทำการวัดความเร็วของสายเคเบิล การทดสอบความยาวของสายเคเบิล การทดสอบระยะทางความผิดพลาดของสายเคเบิล
เครื่องหาตำแหน่งความผิดพลาดของสายเคเบิลนี้เหมาะสำหรับความผิดพลาดแบบความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด และการตัดการเชื่อมต่อของสายไฟ สายโคแอกเซียลความถี่สูง สายไฟถนน และสายฝังของวัสดุต่างๆ ที่มีส่วนต่างๆ และสื่อต่างๆ รวมถึงการรั่วไหลความต้านทานสูงและการกะพริบความต้านทานสูง ความล้มเหลวของเครือข่าย
ยินดีต้อนรับคุณติดต่อเราสำหรับข้อมูลเพิ่มเติม
| ชื่อผลิตภัณฑ์ | เครื่องหาตำแหน่งความผิดพลาดของสายเคเบิลใต้ดิน (TDR) |
| รุ่น | XHGG502 |
| MOQ | 1 หน่วย |
| ฟังก์ชันหลัก | สำหรับการวัดระยะทางโดยประมาณของความผิดพลาดของสายเคเบิลใต้ดิน |
| อัตราการสุ่มตัวอย่างข้อมูล | 60MHz, 120 MHz, 240MHz, 400MHz |
| ระยะการทดสอบ | >60Km |
| ตั้งค่าความยาวสายเคเบิลทดสอบ | <1Km (short distance);<3Km (medium distance);>3Km (ระยะทางไกล) |
| แอมพลิจูดพัลส์ | 400Vpp |
| ความกว้างพัลส์ | 0.1uS และ 2uS |
| ความละเอียดในการอ่าน | 0.1m |
| ความแม่นยำในการทดสอบระบบ | น้อยกว่า 0.5m |
| แรงดันไฟฟ้าทนต่อตัวเชื่อมต่อพัลส์ | 38kVDC |
| สภาพการทำงาน | อุณหภูมิ -25ºC~+55ºC, ความชื้นสัมพัทธ์ 85%, ความดันบรรยากาศ 750±30mmHg |
| วิธีการวัด | วิธีพัลส์แรงดันต่ำ, วิธีแฟลชโอเวอร์แรงดันสูง, วิธีพัลส์หลายครั้ง |
XHGG502 เครื่องหาตำแหน่งความผิดพลาดของสายเคเบิล ARCตรวจจับความผิดพลาดของฉนวนหลักของสายไฟที่มีระดับแรงดันไฟฟ้า 35KV และต่ำกว่าได้อย่างแม่นยำและรวดเร็ว ปรับเทียบความยาวสายเคเบิล ทดสอบระยะทางความผิดพลาดของสายเคเบิลโดยประมาณ
| เครื่องหาตำแหน่งความผิดพลาดของสายเคเบิลล่วงหน้า | XHGG502: สำหรับการทดสอบระยะทางความผิดพลาดของสายเคเบิล รวมถึงโฮสต์และตัวเชื่อมต่อ |
ยินดีต้อนรับคุณติดต่อเราสำหรับข้อมูลและบริการเพิ่มเติมการหาตำแหน่งความผิดพลาดของสายเคเบิลล่วงหน้า: ด้วยเครื่องสะท้อน XHGG502 โดยอิงจากวิธีสะท้อนพัลส์แรงดันต่ำ (TDR) และวิธีสลายตัว (แฟลชโอเวอร์) แรงดันสูง (DECAY),วิธีสะท้อนอาร์ค (แบบยิงครั้งเดียว/หลายครั้ง)
มีโหมดการทดสอบสามโหมดของ XHGG502 คือ พัลส์แรงดันต่ำ แฟลชโอเวอร์แรงดันสูง ARC แบบหลายครั้ง
ภาพด้านล่างแสดงระยะทางความผิดพลาดของสายเคเบิลที่วัดโดยใช้โหมดการทดสอบ ARC แบบหลายครั้งของ XHGG502
ภาพด้านล่างแสดงระยะทางความผิดพลาดของสายเคเบิลที่วัดโดยใช้โหมดการทดสอบแฟลชโอเวอร์แรงดันสูงของ XHGG502
ภาพด้านล่างแสดงความยาวสายเคเบิลหรือระยะทางความผิดพลาดของวงจรเปิดของสายเคเบิลที่วัดโดยใช้โหมดการทดสอบพัลส์แรงดันต่ำของ XHGG502 เมื่อใช้วิธีพัลส์แรงดันต่ำ ไม่จำเป็นต้องเชื่อมต่อเครื่องกำเนิดพัลส์แรงดันสูง วิธีการทดสอบอื่นๆ ต้องใช้ร่วมกับเครื่องกำเนิดพัลส์แรงดันสูง
