| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | xhgg502 |

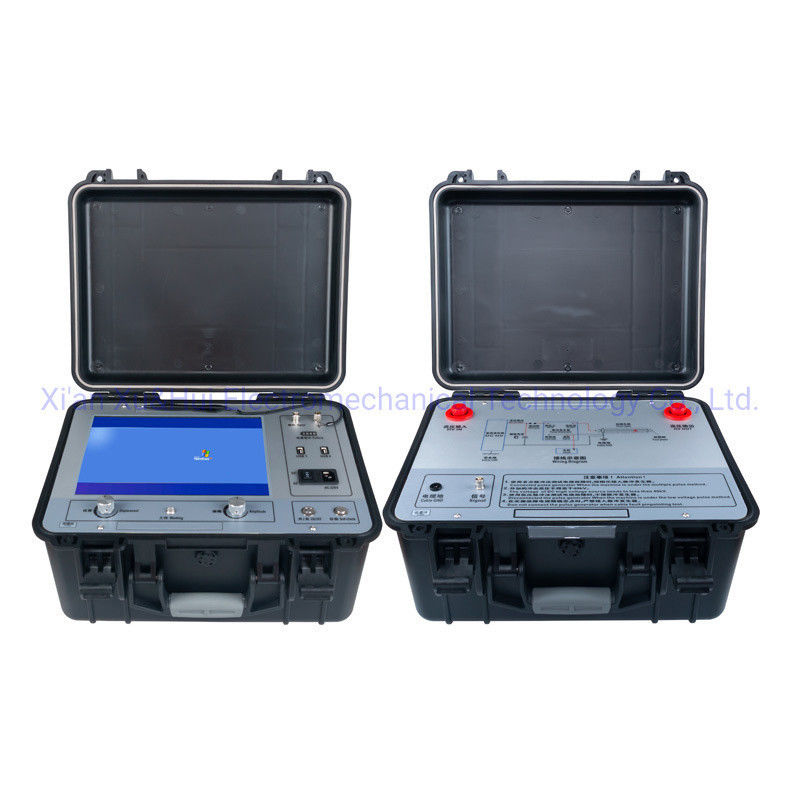

XHGG502 tdr เครื่องหาความผิดพลาดสายไฟฟ้าใต้ดิน ใช้คอมพิวเตอร์สัมผัสขนาด 12.1 นิ้วในเครื่องเดียว และอินเตอร์เฟซซอฟต์แวร์การทํางานที่เรียบง่าย เพื่อทําการทดสอบการปฏิสัมพันธ์ระหว่างมนุษย์และคอมพิวเตอร์ใช้วงจรและอุปกรณ์บูรณาการระดับอุตสาหกรรม, แบตเตอรี่ลิทธิียมไอออนขนาดใหญ่ ที่มั่นคงและน่าเชื่อถือ และใช้งานง่าย
เครื่องทดสอบความผิดพลาดสายไฟฟ้านี้เป็นเครื่องมือพิเศษสําหรับวัดและวิเคราะห์สถานะสายไฟฟ้าและระยะทางความผิดพลาดเครื่องทดสอบความผิดพลาดสายไฟฟ้านี้ ใช้เทคโนโลยีอิเล็กทรอนิกส์ที่ทันสมัยและเทคโนโลยีคอมพิวเตอร์ เพื่อทําการกรองสัญญาณ, การสรรหา, การประมวลผลข้อมูล, การแสดงภาพกราฟิก, การวิเคราะห์ภาพกราฟิก, เพื่อทําการวัดความเร็วสายเคเบิล, การทดสอบความยาวสายเคเบิล, การทดสอบระยะทางความผิดพลาดสายเคเบิล
เครื่องค้นหาความผิดพลาดสายไฟฟ้านี้เหมาะสําหรับความต้านทานต่ํา, การตัดวงจรสั้น, การตัดวงจรเปิด และความผิดพลาดของการตัดสายไฟฟ้า, สายไฟฟ้าโคอาเซียลความถี่สูง, สายไฟฟ้าถนนและเส้นใยฝังจากวัสดุต่าง ๆ ที่มีส่วนที่แตกต่างกันและสื่อต่าง ๆ, รวมถึงการรั่วไหลความต้านทานสูง และการส่องแสงความต้านทานสูง ความล้มเหลวของเครือข่าย
ยินดีต้อนรับคุณติดต่อเราเพื่อข้อมูลเพิ่มเติม
| ชื่อสินค้า | เครื่องตรวจหาความผิดพลาดของสายไฟใต้ดิน (TDR) |
| รุ่น | XHGG502 |
| MOQ | 1 หน่วย |
| หน้าที่หลัก | สําหรับการวัดระยะห่างโดยเฉพาะสําหรับความผิดพลาดของสายไฟฟ้าใต้ดิน |
| อัตราการเก็บตัวอย่างข้อมูล | 60 MHz, 120 MHz, 240 MHz, 400 MHz |
| ระยะทางการทดสอบ | >60Km |
| ความยาวของสายทดสอบถูกตั้ง | < 1Km (ระยะสั้น); < 3Km (ระยะกลาง);> 3Km ((ระยะยาว) |
| อัมพลิทูด์ของกระแทก | 400Vpp |
| ความกว้างของกระแทก | 0.1uS และ 2uS |
| ความละเอียดการอ่าน | 0.1m |
| ความแม่นยําของการทดสอบระบบ | ต่ํากว่า 0.5m |
| คอปเลอร์แรงกระแทกทนความแรงกด | 38kVDC |
| สภาพการทํางาน | อุณหภูมิ -25oC ~ + 55oC ความชื้นเฉลี่ย 85% ความดันชั้นบรรยากาศ 750±30mmHg |
| วิธีการวัด | วิธีกระแทกแรงดันต่ํา, วิธีกระแทกแรงดันสูง, วิธีกระแทกแรงดันหลายครั้ง |
XHGG502 ARC เครื่องตรวจสอบความผิดพลาดของเคเบิลค้นหาความผิดพลาดหลักของสายไฟฟ้าที่มีระดับความดัน 35KV และต่ํากว่าอย่างแม่นยําและรวดเร็ว
| เครื่องตรวจสอบความผิดพลาดของสายไฟฟ้า | XHGG502: สําหรับการทดสอบระยะความผิดพลาดของเคเบิล รวมเครื่องรับและเครื่องเชื่อม |
ยินดีต้อนรับคุณติดต่อเราเพื่อข้อมูลและบริการเพิ่มเติมการกําหนดตําแหน่งความผิดพลาดของสายไฟฟ้าก่อน: ด้วยเครื่องนวณแสง XHGG502 โดยใช้วิธีการนวณแสงแบบกระตุ้นความดันต่ํา (TDR) และวิธีการลดความดันสูง (Flashover) (DECAY)วิธีการสะท้อนวงโค (( single-shot/multi-shot)
มี 3 รูปแบบทดสอบของ XHGG502, กระแทกความดันต่ํา, กระแทกความดันสูง, ARC หลายฉาก
ภาพด้านล่างแสดงระยะหักของสายไฟฟ้าที่วัดโดยใช้ ARC Multi-shot test mode ของ XHGG502
ภาพด้านล่างแสดงระยะทางความผิดพลาดของสายไฟเคเบิลที่วัดโดยใช้โหมดการทดสอบ flashover ความดันสูงของ XHGG502
ภาพด้านล่างแสดงความยาวของสายไฟฟ้าหรือระยะหักสายไฟฟ้าวงจรเปิดที่วัดโดยใช้แบบทดสอบกระแทกความแรงต่ําของ XHGG502 เมื่อใช้วิธีกระแทกความแรงต่ําไม่จําเป็นต้องเชื่อมต่อเครื่องผลิตแรงดันสูงวิธีการทดสอบอื่น ๆ ต้องใช้ร่วมกับเครื่องผลิตแรงดันสูง
