ภาพรวมผลิตภัณฑ์

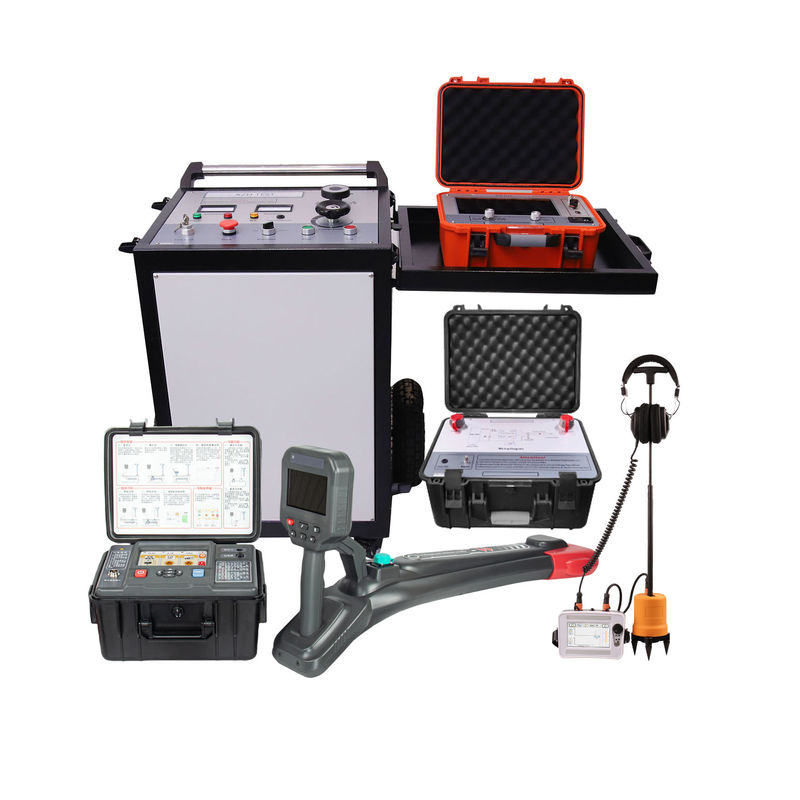

ชุดทดสอบสายเคเบิลแบบพกพา XZH TEST เป็นแพลตฟอร์มการวินิจฉัยที่ครบวงจรพร้อมใช้งานภาคสนามสำหรับเครือข่ายสายไฟฟ้าใต้ดินสูงสุด 35 kV โซลูชันระดับมืออาชีพนี้รวมเครื่องระบุตำแหน่งก่อนสายเคเบิล TDR ความถี่ 400 MHz (XHGG502A), เครื่องระบุตำแหน่งจุดบกพร่องแบบอะคูสติก-แม่เหล็กดิจิทัล (XHDD503C), เครื่องกำเนิดแรงดันไฟฟ้าสูง (XHHV535-4TSS) ที่ให้พลังงานการคายประจุ 2048J และเครื่องทดสอบเส้นทางสายเคเบิลแบบหลายความถี่ที่ครอบคลุมในแพลตฟอร์มที่ประสานงานกัน ครอบคลุมทุกขั้นตอนของการจัดการข้อบกพร่องของสายเคเบิล — ตั้งแต่การทดสอบฉนวนและการระบุตำแหน่งก่อนไปจนถึงการติดตามเส้นทาง การระบุตำแหน่งที่แม่นยำ และการตรวจสอบการทนทานต่อ DC หลังการซ่อมแซม ออกแบบมาสำหรับทีมสาธารณูปโภค ผู้รับเหมาไฟฟ้า และทีมบำรุงรักษาอุตสาหกรรม ให้ความแม่นยำและความน่าเชื่อถือระดับมืออาชีพในสภาพสนามที่ท้าทาย
การกำหนดค่าระบบ
| ชื่อผลิตภัณฑ์ |
รุ่น |
ความสามารถหลัก |
| เครื่องกำเนิดแรงดันไฟฟ้าสูง |
XHHV535-4TS |
0–32 kV, พลังงานการคายประจุ 2048J, เอาต์พุต DC/Single/Cycle, กระแสไฟเผาไหม้ 60mA |
| เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิล TDR |
XHGG502A |
การสุ่มตัวอย่าง 1–400 MHz, ระยะทาง ≥120 กม., พัลส์ LV + Impulse + ARC หลายพัลส์ |
| เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิล |
XHDD503C |
การซิงโครไนซ์อะคูสติก-แม่เหล็กดิจิทัล, ความแม่นยำ 0.1 ม., IP65, หน้าจอ TFT ขนาด 5 นิ้ว |
| เครื่องทดสอบเส้นทางสายเคเบิลแบบครอบคลุม |
507C |
เครื่องส่งสัญญาณ 4 ความถี่ (815Hz–83kHz), 10W, ความลึกในการตรวจจับ ≥10 ม. |
ส่วนประกอบของระบบ
1. XHHV535-4TS — เครื่องกำเนิดแรงดันไฟฟ้าสูง
พลังงานการคายประจุ 2048J • ช่วงแรงดันไฟฟ้าสามช่วง • การป้องกันความปลอดภัยอัตโนมัติ
เครื่องกำเนิดแรงดันไฟฟ้ากระตุ้นหลักของระบบระบุตำแหน่งข้อบกพร่อง ออกแบบมาเพื่อสร้างแรงดันไฟฟ้ากระตุ้นสูงที่ควบคุมได้ ซึ่งจะทำให้เกิดการลัดวงจรที่จุดบกพร่องของสายเคเบิล มีช่วงแรงดันไฟฟ้าที่สลับได้สามช่วง (0–8 kV / 0–16 kV / 0–32 kV) พร้อมตัวเก็บประจุในตัวที่สอดคล้องกัน (64 μF / 16 μF / 4 μF) ให้พลังงานการคายประจุสูงสุด 2048J โหมดเอาต์พุต ได้แก่ DC, พัลส์เดี่ยว และรอบอัตโนมัติ พร้อมอัตราการกระตุ้นประมาณ 6 วินาที พร้อมการป้องกันการสตาร์ทที่ศูนย์, ระบบความปลอดภัยแรงดันเกิน/กระแสเกิน/ความร้อนสูงเกิน และการคายประจุตัวเก็บประจุภายในอัตโนมัติที่เป็นเอกลักษณ์ในสถานะหยุด รองรับการทดสอบแรงดันไฟฟ้าทนทาน DC สูงสุด 35 kV พร้อมการแสดงแรงดันไฟฟ้าและกระแสแบบเรียลไทม์
แรงดันไฟฟ้าขาออก: 0–8 kV / 0–16 kV / 0–32 kV (สลับได้)
พลังงานการคายประจุ: 2048J (64 μF / 16 μF / 4 μF)
โหมดเอาต์พุต: DC, เดี่ยว, รอบ (อัตโนมัติ ~6 วินาที, แมนนวลใดก็ได้)
กำลังกระแทก: 2000VA
กระแสไฟเผาไหม้: สูงสุด 60 mA @ 32 kV
การทดสอบทนทาน DC: 0–35 kV, การแสดงผล 0–20A
การป้องกัน: แรงดันเกิน, กระแสเกิน, ความร้อนสูงเกิน; การคายประจุอัตโนมัติ
ระดับการป้องกัน: IP54
ขนาด: 534L × 444W × 805H มม.
น้ำหนัก: ≤120 กก.
2. XHGG502A — เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิล TDR
การสุ่มตัวอย่าง 400 MHz • ระยะทาง 120 กม. • เทคโนโลยี ARC หลายพัลส์
Time Domain Reflectometer ขั้นสูง ใช้หลักการสะท้อนคลื่นเดินทางสำหรับการระบุตำแหน่งก่อนข้อบกพร่องฉนวนหลักของสายเคเบิลทุกประเภทอย่างรวดเร็วและแม่นยำ มีอัตราการสุ่มตัวอย่างแบบปรับได้ 1–400 MHz พร้อมเอาต์พุตพัลส์ขั้วเดียว 300V ให้ความละเอียดขั้นต่ำ 0.07 ม. ในขอบเขตการวัดเกิน 120 กม. รองรับวิธีการทดสอบพัลส์แรงดันต่ำ, กระแสกระตุ้น, แรงดันกระตุ้น และ ARC หลายพัลส์ เพื่อครอบคลุมข้อบกพร่องอย่างครอบคลุม ช่วงการวัดที่เลือกได้สิบช่วงตั้งแต่ 100 ม. ถึง 100 กม. พร้อมการจับคู่ความต้านทานอัตโนมัติและการทริกเกอร์ต่อเนื่อง ทำให้มั่นใจได้ว่าการรับสัญญาณที่เหมาะสมที่สุดสำหรับสายเคเบิลทุกประเภทและความยาว
อัตราการสุ่มตัวอย่าง: 1–400 MHz
ขอบเขตการวัด: ≥120 กม.
ความละเอียดขั้นต่ำ: 0.07 ม.
ข้อผิดพลาดในการวัด: ≤±(0.5% × L + 1 ม.)
แอมพลิจูดพัลส์: 300V (ขั้วเดียว)
ความกว้างพัลส์: 0.15–10 μS (8 การตั้งค่า)
วิธีการทดสอบ: พัลส์ LV, กระแส/แรงดันกระตุ้น, ARC หลายพัลส์
อัตราขยายสัญญาณ: 0–100%, ปรับได้
ทริกเกอร์: อัตโนมัติต่อเนื่อง
อุณหภูมิการทำงาน: -25°C ถึง +65°C
3. XHDD503C — เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิล
ความแม่นยำ 0.1 ม. • กันน้ำ IP65 • การซิงโครไนซ์อะคูสติก-แม่เหล็กอัจฉริยะ
เครื่องมือระบุตำแหน่งข้อบกพร่องสายเคเบิลระดับมืออาชีพ ใช้เมทริกซ์ความแตกต่างของเวลาอะคูสติก-แม่เหล็กอัจฉริยะเพื่อระบุตำแหน่งจุดบกพร่องที่แม่นยำ มีโหมดการทำงานสี่โหมด (มาตรฐาน, เพิ่มประสิทธิภาพ, ลดเสียงรบกวน, กำหนดเอง) พร้อมหัววัดโลหะดิจิทัลอัจฉริยะเต็มรูปแบบและฟังก์ชันปิดเสียงอัตโนมัติ หน้าจอสีจริง TFT สว่างพิเศษขนาด 5 นิ้ว (800×480) ใช้ภาษาภาพสำหรับการทำงานที่เข้าใจง่าย ด้วยอัตราขยาย 120 dB (อัตโนมัติเต็มรูปแบบหรือแมนนวล), ช่วงความถี่ 100–1600 Hz และหูฟังตัดเสียงรบกวนระดับทหาร 600 Ω เครื่องระบุตำแหน่งให้การระบุข้อบกพร่องที่มั่นใจได้แม้ในสภาพแวดล้อมเสียงที่ท้าทายที่สุด
ความแม่นยำในการระบุตำแหน่ง: 0.1 ม. (จุดคงที่ & เส้นทาง)
หน้าจอ: TFT ขนาด 5 นิ้ว, 800×480 สีจริง
โหมดการทำงาน: มาตรฐาน, เพิ่มประสิทธิภาพ, ลดเสียงรบกวน, กำหนดเอง
อัตราขยาย: 120 dB, อัตโนมัติเต็มรูปแบบ + แมนนวล
ช่วงความถี่: 100–1600 Hz
ช่วงไดนามิก: 0–112 dB (16 ระดับ)
แหล่งจ่ายไฟ: แบตเตอรี่ลิเธียม 4×18650, >8 ชั่วโมง
ระดับการกันน้ำ: IP65
น้ำหนัก: โฮสต์ 0.6 กก., เซ็นเซอร์ 1.4 กก.
4. XHGX507C — เครื่องทดสอบเส้นทางสายเคเบิลแบบครอบคลุม
การติดตาม 4 ความถี่ • การตรวจจับความลึก 10 ม. • แรงดันไฟฟ้าแบบขั้นบันไดและรหัสสายเคเบิล
ระบบเครื่องส่งสัญญาณ-เครื่องรับหลายความถี่สำหรับการติดตามเส้นทางสายเคเบิลใต้ดิน การวัดความลึก และการระบุสายเคเบิล เครื่องส่งสัญญาณให้เอาต์พุตสี่ความถี่ที่เลือกได้ (815 Hz, 8 kHz, 33 kHz, 83 kHz) ที่แรงดันไฟฟ้าสูงสุด 150 Vpp ด้วยกำลัง 10W ในสี่ระดับเอาต์พุต รองรับการเชื่อมต่อโดยตรง, แคลมป์ต่อพ่วง (Φ150 มม.) และวิธีการต่อพ่วงแบบเหนี่ยวนำ เครื่องรับทำงานในโหมดการติดตาม, การระบุ และแรงดันไฟฟ้าแบบขั้นบันได แสดงความลึก, กระแส และความแรงของสัญญาณสำหรับการทำแผนที่เส้นทางสายเคเบิลที่มั่นใจได้ ประกอบด้วยสายเคเบิลเอาต์พุต HV หุ้มฉนวนที่ได้รับการจัดอันดับ 50 kV DC ขนาด 2.5 มม.² (10 ม.) และชุดสายดิน 3 คอลัมน์ ขนาด 16 มม.²
ความถี่เอาต์พุต: 815 Hz, 8 kHz, 33 kHz, 83 kHz
กำลังเอาต์พุต: 10W, 4 ระดับ (ต่ำ/กลาง/สูง/เต็ม)
แรงดันไฟฟ้าขาออก: 150 Vpp
ความลึกในการตรวจจับ: ≥10 ม.
โหมดเครื่องรับ: การติดตาม, การระบุ, แรงดันไฟฟ้าแบบขั้นบันได
สายเคเบิลเอาต์พุต HV: 2.5 มม.², 50 kV DC, หุ้มฉนวน, 10 ม.
สายดิน: 3 คอลัมน์, หลัก 16 มม.², 10 ม. พร้อมแกนหมุน
ขั้นตอนการทดสอบภาคสนาม
การทดสอบฉนวนสายเคเบิลและการประเมินข้อบกพร่องทำการวัดความต้านทานฉนวนเบื้องต้นเพื่อยืนยันการมีอยู่ของข้อบกพร่องและจำแนกลักษณะของข้อบกพร่อง (ความต้านทานสูง/ต่ำ, วงจรเปิด/ลัดวงจร) เลือกช่วงแรงดันไฟฟ้าที่เหมาะสมบน XHHV535-4TS
การระบุตำแหน่งข้อบกพร่องก่อน (XHGG502A)เชื่อมต่อเครื่องระบุตำแหน่ง TDR 400 MHz สำหรับข้อบกพร่องความต้านทานต่ำ ให้ใช้วิธีพัลส์ LV; สำหรับข้อบกพร่องความต้านทานสูง/การลัดวงจร ให้ใช้กระแสกระตุ้น, แรงดันกระตุ้น หรือ ARC หลายพัลส์ เพื่อวัดระยะทางข้อบกพร่องโดยประมาณสูงสุด 120 กม.
การติดตามเส้นทางสายเคเบิล (507C)ติดตามเส้นทางสายเคเบิลที่แน่นอนโดยใช้ระบบเครื่องส่งสัญญาณ-เครื่องรับหลายความถี่ วัดความลึกในการฝัง (สูงสุด 10 ม.) ระบุสายเคเบิลเป้าหมายอย่างถูกต้อง และทำเครื่องหมายเส้นทางบนพื้นผิว
การสร้างแรงดันไฟฟ้ากระตุ้น (XHHV535-4TS)ใช้แรงดันไฟฟ้ากระตุ้นสูงเป็นระยะ (สูงสุด 32 kV, 2048J) ในโหมดรอบอัตโนมัติ (ช่วงเวลา ~6 วินาที) ไปยังสายเคเบิลที่ชำรุด ทำให้เกิดสัญญาณเสียงและแม่เหล็กไฟฟ้าที่ตรวจจับได้ที่จุดบกพร่อง
การระบุตำแหน่งที่แม่นยำ (XHDD503C)เดินตามเส้นทางสายเคเบิลที่ทำเครื่องหมายไว้ด้วยเครื่องระบุตำแหน่งอะคูสติก-แม่เหล็ก ตรวจสอบการแสดงผลความแตกต่างของเวลา — จุดที่ความล่าช้าของเวลาอะคูสติก-แม่เหล็กเข้าใกล้ศูนย์จะอยู่เหนือข้อบกพร่องโดยตรงด้วยความแม่นยำ 0.1 ม.
การซ่อมแซมสายเคเบิลและการตรวจสอบหลังการซ่อมแซมขุดเจาะที่จุดที่ทำเครื่องหมายไว้ ซ่อมแซมสายเคเบิล และใช้ฟังก์ชันการทดสอบทนทาน DC ของ XHHV535-4TS (0–35 kV) เพื่อตรวจสอบการคืนสภาพและยืนยันความสมบูรณ์ในการทำงาน
การใช้งาน
•เครือข่ายการกระจายในเมือง: การระบุตำแหน่งข้อบกพร่องบนสายไฟฟ้าแรงดันปานกลางและแรงดันต่ำใต้ดินสูงสุด 35 kV ในสภาพแวดล้อมเมือง — ความแม่นยำในการระบุตำแหน่ง 0.1 ม. ช่วยลดการขุดเจาะถนนและการหยุดชะงักของการจราจร
•โรงงานอุตสาหกรรมและสถานประกอบการเชิงพาณิชย์: การวินิจฉัยสายไฟฟ้ากระจายในโรงงานที่วิ่งอยู่ใต้พื้นคอนกรีต ลานปู และฐานรากอาคารที่เข้าถึงได้จำกัดและต้องการความแม่นยำ
•สาธารณูปโภคไฟฟ้าและผู้รับเหมาบริการ: การบำรุงรักษาเชิงป้องกันตามปกติ การตอบสนองต่อข้อบกพร่องฉุกเฉิน และการทดสอบการว่าจ้างหลังการติดตั้งสำหรับเครือข่ายสายเคเบิลใต้ดินทุกขนาด
•เหมืองแร่และอุตสาหกรรมหนัก: การออกแบบที่ทนทานพร้อมใช้งานภาคสนาม (ส่วนประกอบระดับ IP54/IP65) ทนทานต่อสภาพแวดล้อมที่รุนแรงสำหรับการวินิจฉัยสายเคเบิลที่เชื่อถือได้ในไซต์งานเหมืองแร่ น้ำมันและก๊าซ และการผลิตหนัก
คำถามที่พบบ่อย
Q1: ชุดทดสอบสายเคเบิลแบบพกพาประกอบด้วยอะไรบ้าง?
ชุดที่สมบูรณ์ประกอบด้วยเครื่องมือหลักสี่ชิ้น: เครื่องกำเนิดแรงดันไฟฟ้าสูง XHHV535-4TS (0–32 kV, 2048J), เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิล TDR XHGG502A (400 MHz, ระยะทาง 120 กม.), เครื่องระบุตำแหน่งข้อบกพร่องสายเคเบิล XHDD503C (ความแม่นยำ 0.1 ม., IP65) และเครื่องทดสอบเส้นทางสายเคเบิลแบบครอบคลุม 507C (เครื่องส่งสัญญาณ 4 ความถี่ + เครื่องรับ) นอกจากนี้ยังรวมถึงสายเคเบิลเอาต์พุตแรงดันไฟฟ้าสูงหุ้มฉนวนที่ได้รับการจัดอันดับ 50 kV DC (10 ม.), ชุดสายดิน 3 คอลัมน์ (10 ม.), แคลมป์ต่อพ่วง (Φ150 มม.) และอุปกรณ์เสริมที่จำเป็นทั้งหมด บรรจุในกล่องไม้เสริมแรง
Q2: การสลับแรงดันไฟฟ้า 3 ระดับบนเครื่องกำเนิดแรงดันไฟฟ้าทำงานอย่างไร?
XHHV535-4TS มีช่วงแรงดันไฟฟ้าที่สลับด้วยมือได้สามช่วง — 0–8 kV (ตัวเก็บประจุ 64 μF), 0–16 kV (16 μF) และ 0–32 kV (4 μF) — แต่ละช่วงได้รับการปรับให้เหมาะสมสำหรับความยาวสายเคเบิลและประเภทข้อบกพร่องที่แตกต่างกัน การผสมผสานแรงดันไฟฟ้าต่ำ/ตัวเก็บประจุสูงให้พลังงานมากขึ้นสำหรับสายเคเบิลยาว การตั้งค่าแรงดันไฟฟ้าสูง/ตัวเก็บประจุต่ำให้เวลาเพิ่มขึ้นอย่างรวดเร็วสำหรับข้อบกพร่องความต้านทานสูงที่ยาก ฟังก์ชันการเผาไหม้ให้กระแสสูงสุด 60 mA ที่ 32 kV สำหรับการปรับสภาพข้อบกพร่องความต้านทานสูงก่อนการทดสอบ
Q3: อะไรที่ทำให้เครื่องระบุตำแหน่ง TDR XHGG502A แตกต่างจากเครื่องระบุตำแหน่งข้อบกพร่องพื้นฐาน?
XHGG502A ทำงานที่อัตราการสุ่มตัวอย่างสูงสุด 400 MHz พร้อมการเลือกอัตราแบบปรับได้ (1–400 MHz) และรองรับวิธีการทดสอบที่แตกต่างกันสี่วิธี: พัลส์แรงดันต่ำ (TDR), กระแสกระตุ้น, แรงดันกระตุ้น และ ARC หลายพัลส์ โหมด ARC หลายพัลส์จะจับชุดรูปคลื่นหลายชุดต่อการกระตุ้น HV หนึ่งครั้ง ขจัดความจำเป็นในการปรับเวลาหน่วง และทำให้การวิเคราะห์ข้อบกพร่องความต้านทานสูงและการซึมของน้ำง่ายขึ้นอย่างมาก ด้วยแอมพลิจูดพัลส์ 300V และความละเอียดขั้นต่ำ 0.07 ม. ในขอบเขต 120 กม. ให้ความแม่นยำระดับห้องปฏิบัติการในเครื่องมือที่พร้อมใช้งานภาคสนาม
Q4: ระบบสามารถทำงานในสภาพแวดล้อมภาคสนามที่เปียกหรือมีฝุ่นได้หรือไม่?
ใช่ เครื่องระบุตำแหน่ง XHDD503C ได้รับการจัดอันดับกันน้ำ IP65 พร้อมหัววัดโลหะดิจิทัลอัจฉริยะเต็มรูปแบบและฟังก์ชันปิดเสียงอัตโนมัติ เครื่องกำเนิดแรงดันไฟฟ้า XHHV535-4TS มีการป้องกัน IP54 พร้อมระบบล็อคความปลอดภัยที่ครอบคลุม รวมถึงการป้องกันการสตาร์ทที่ศูนย์, การตัดแรงดันเกิน/กระแสเกิน/ความร้อนสูงเกิน และการคายประจุตัวเก็บประจุภายในอัตโนมัติเมื่อหยุดทำงาน ส่วนประกอบทั้งหมดทำงานได้อย่างน่าเชื่อถือตั้งแต่ -25°C ถึง +65°C ที่ความชื้นสัมพัทธ์สูงสุด 90% หูฟังตัดเสียงรบกวนระดับทหาร 600 Ω ของเครื่องระบุตำแหน่งช่วยให้ผู้ปฏิบัติงานมีสมาธิแม้ในสภาพแวดล้อมที่มีเสียงดัง
Q5: เงื่อนไขการซื้อ การจัดส่ง และการสนับสนุนคืออะไร?
เวลาจัดส่งมาตรฐานคือ 8–10 วันทำการหลังจากการยืนยันคำสั่งซื้อ ส่วนประกอบแต่ละชิ้นบรรจุแยกกันในกล่องไม้เกรดส่งออกเสริมแรงพร้อมแผ่นรองโฟมภายในเพื่อการขนส่งระหว่างประเทศที่ไม่เสียหาย XZH TEST ให้การรับประกันของผู้ผลิตมาตรฐานพร้อมการครอบคลุมเพิ่มเติมที่เป็นทางเลือก ปริมาณการสั่งซื้อขั้นต่ำคือ 1 หน่วยพร้อมเงื่อนไขการชำระเงิน T/T ความสามารถในการจัดหาต่อปีคือ 1,000 ชุด ทำให้มั่นใจได้ว่ามีสินค้าพร้อมสำหรับการซื้อเพื่อประเมินผลรายบุคคลและโครงการปรับใช้สาธารณูปโภคขนาดใหญ่
